一 放大电路中的反馈

一、反馈的基本概念

1.反馈的定义

反馈为放大电路输出电量(电压或电流)中的一部分(或全部)，通过一定的电路形式(称反馈网络)，送回到输入回路，与原输入信号一起加到放大器的净输入端，从而使输出量得以自动调节。

2.反馈系统的组成

反馈系统如图8-1所示，由图可以看出放大电路和反馈网络正好构成一个环路。放大电路无反馈称为开环，放大电路有反馈称为闭环。有反馈的放大电路称为反馈放大电路。

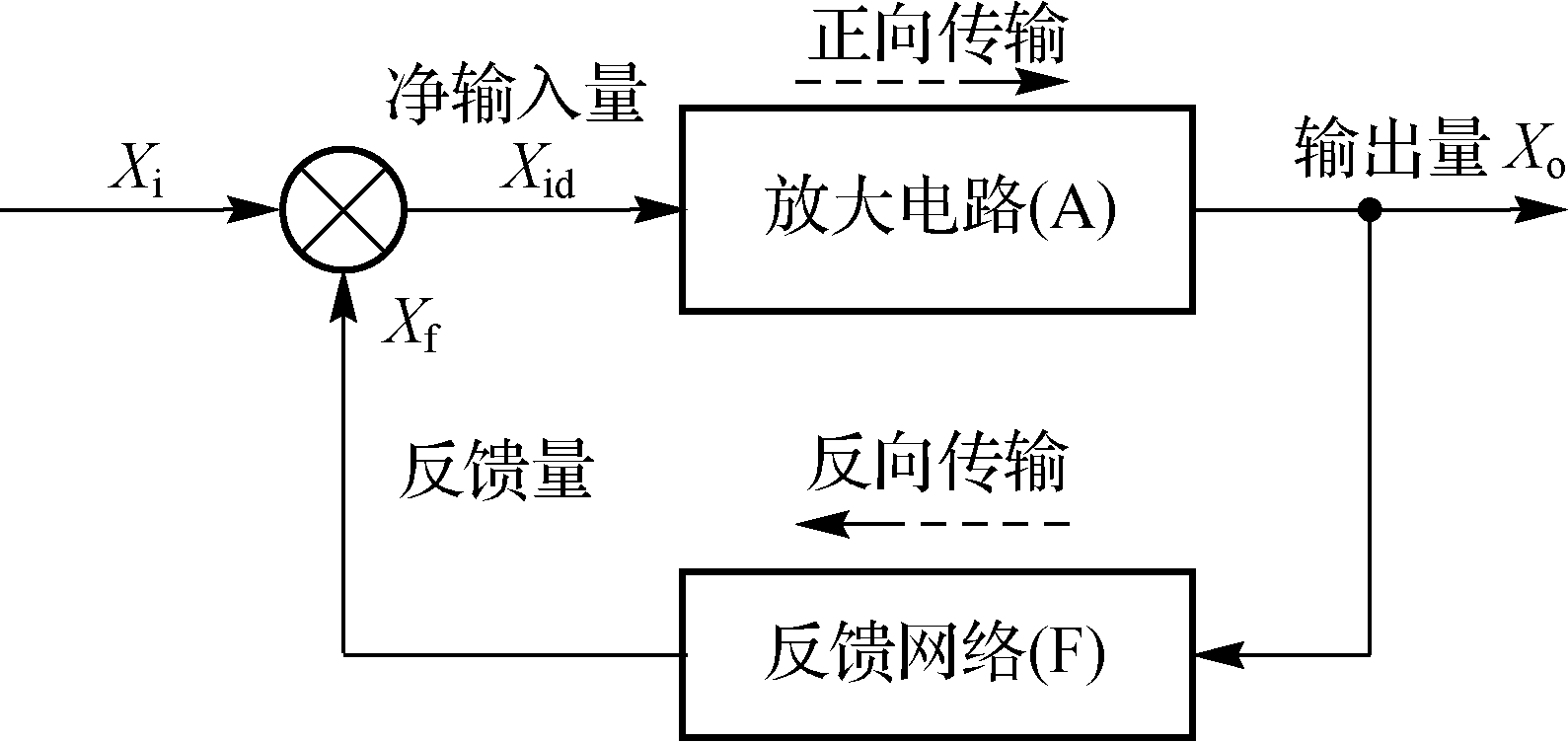

图8-1反馈系统

二、反馈的类型和判断

1.直流反馈、交流反馈和交直流反馈

(1）直流反馈——反馈信号为直流量的反馈。

(2）交流反馈——反馈信号为交流量的反馈。

(3）交直流反馈——反馈信号既有直流量又有交流量的反馈。

2.电压反馈和电流反馈

(1)经典法。经典法也称负载短路法，将输出电压端短路(输出电压置零)，若反馈回来的反馈信号为零，则为电压反馈；反之为电流反馈。具体说，就是假设负载短路（RL=0），使输出电压uo=0，观察反馈信号是否依然存在。若存在，则说明反馈信号与输出电压成比例，是电压反馈；若反馈信号不存在了，则说明反馈信号与输出电压没有直接决定关系，肯定是取自输出电流，是电流反馈。

(2）关联节点法。按信号取样与比较方式判定电压电流反馈或串并联反馈的方法，关联节点定义为该节点电压在断开反馈网络后与输出电压或输入电压信号呈线性关系的节点。在交流通路输出回路,反馈信号取样端与放大器的输出端处在同一个三极管的同一个电极上（或运放的同一输入端）为关联节点,则为电压反馈；否则是电流反馈。

3.串联反馈和并联反馈

对交流信号而言，信号源、基本放大电路、反馈网络三者在比较端是串联连接，即反馈信号和输入信号是在输入端以电压方式求和的,则称为串联反馈。

对交流信号而言，信号源、基本放大电路、反馈网络三者在比较端是并联连接，即反馈信号和输入信号是在输入端以电流方式求和的，则称为并联反馈。

串联反馈和并联反馈的判定方法关联节点定义仍然适用,对交变分量而言，若信号源的输出端和反馈网络的反馈信号的比较端接于输入端关联节点(或相关节点, 即同一个放大器件的同一个电极上)，则为并联反馈；否则为串联反馈。根据定义,由于反馈量与输入量接到同一节点,电压相同(或近似线性关系),只能以电流形式比较,故为电流反馈，反之则为电压反馈。

4.负反馈和正反馈

判断反馈极性的步骤概括如下。

（1）假设输入信号某一时刻对地电压的瞬时极性(可“+”可“-”，一般为“+”)。

（2）沿信号正向传输路径，依次推导出电路中相关点的瞬时极性，用“+”或“-”标清。

（3）根据输出信号极性沿反馈网络判断出反馈回输入端参与比较的反馈信号极性用“+”或“-”标清。

（4）按照反馈信号与输入信号极性关系叠加确定反馈的极性。

需要指出的是，对于晶体三极管分立元件放大器中，在共射极电路中，基极电位和集电极电位的瞬时极性相反，当有射极电阻并且没有旁路电容时，基极电位和发射极电位瞬时极性相同；在共基极电路中，输出电压与输入电压相位相同。因此，射极电位的瞬时极性与集电极相同，当有基极电阻无旁路电容时，射极电位与基极相反；同理在共集电极电路中，因为输出电压与输入电压同相，基极电位与射极电位相同，与集电极电位相反。

〖补充知识〗

反馈极性综合判断

反馈极性判断是难点，合理判断方法是瞬时极性法结合串并联反馈进行。经过前面分析,可以概括出新的结合组态判断方法，步骤如下。

(1）首先按照瞬时极性法判断出反馈信号xf极性，方法步骤与前述瞬时极性法完全相同。

(2）判断输入端串、并联反馈形式。
