三 集成运算放大器的应用

一、理想集成运放及其分析方法

1.理想集成运放的主要参数

在分析集成运放的各种应用电路时，常常将其中的集成运放看成是一个理想运算放大器。所谓理想运放就是将集成运放的各项技术指标理想化。理想集成运放的基本理想化条件是：开环差模电压放大倍数Auo→∞，差模输入电阻rid→∞，输出电阻ro→0，共模抑制比KCMR→∞，失调及漂移→0。

2.理想集成运放的工作特征

1）理想运放工作在线性区时的特点

（1）理想运放的差模输入电压等于零。

（2）理想运放的输入电流等于零。

2）理想运放工作在非线性区时的特点

（1）理想运放的输出电压uo的值只有两种可能，等于运放的正向最大输出电压＋U_OPP或等于其负向最大输出电压－U_OPP。

（2）理想运放的输入电流等于零。

二、集成运算放大器的线性应用电路

1.比例电路

运算放大器的闭环放大倍数决定于外围元件的参数，与开环放大倍数无关。

2.加、减法电路

1）加法电路

2）减法电路

3.微分、积分电路

1）微分电路

2）积分电路

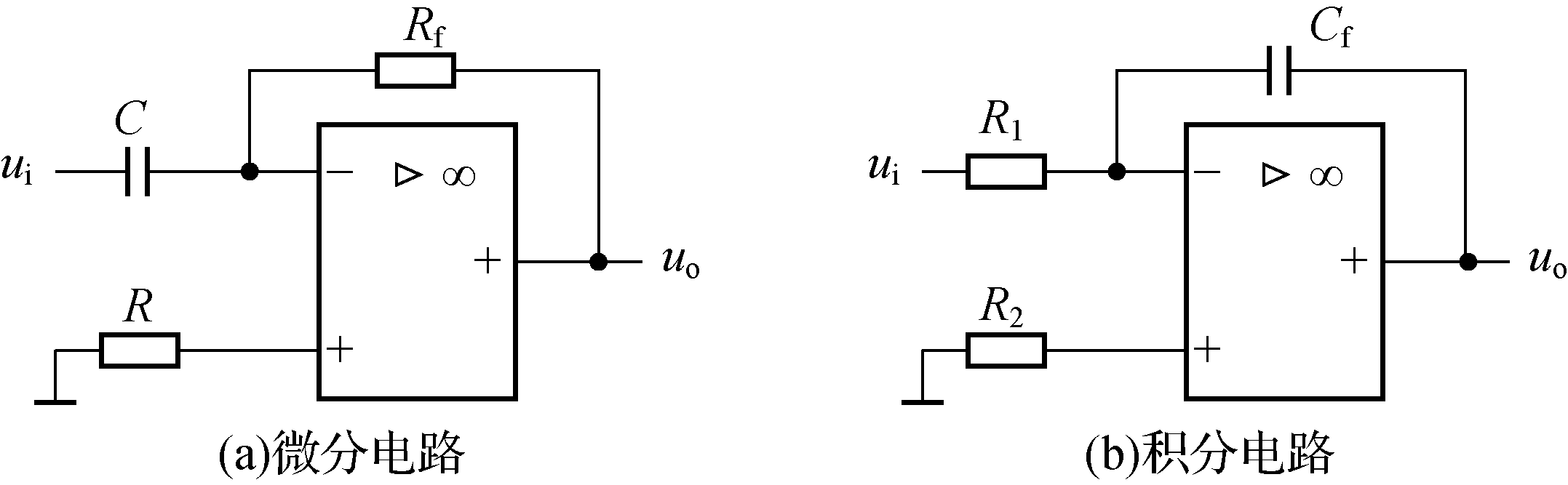

图8-20  微分电路和积分电路

三、集成运放非线性应用电路

1.比较器

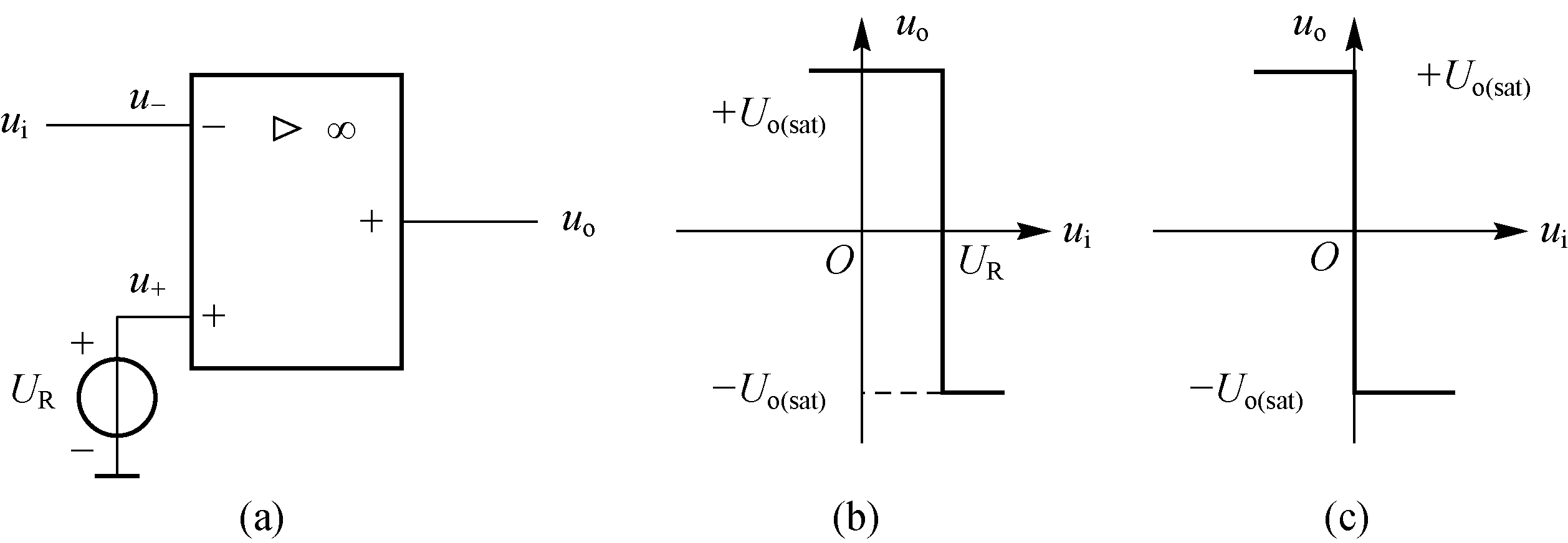

1）电压比较器

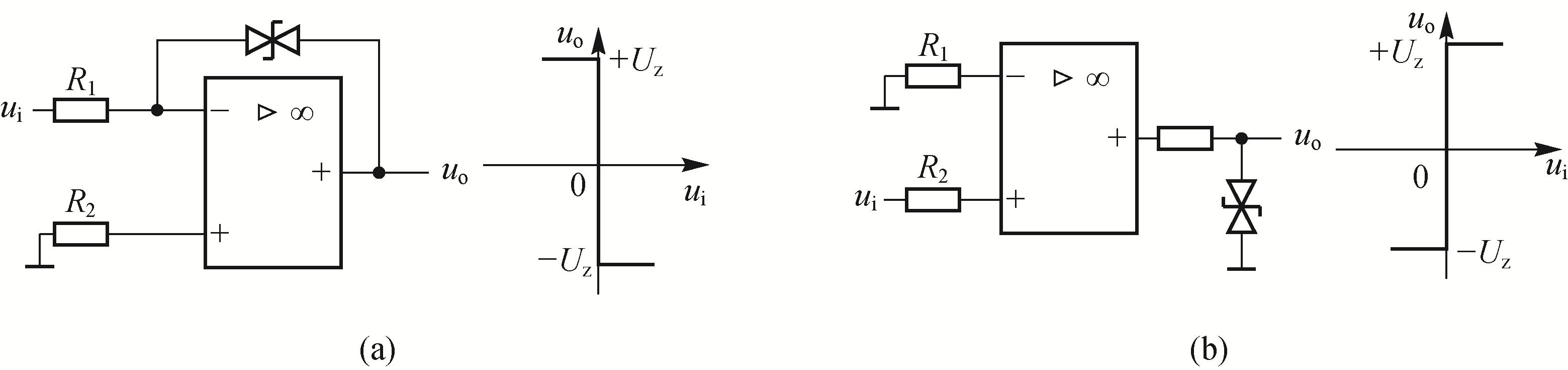

2）限幅比较器

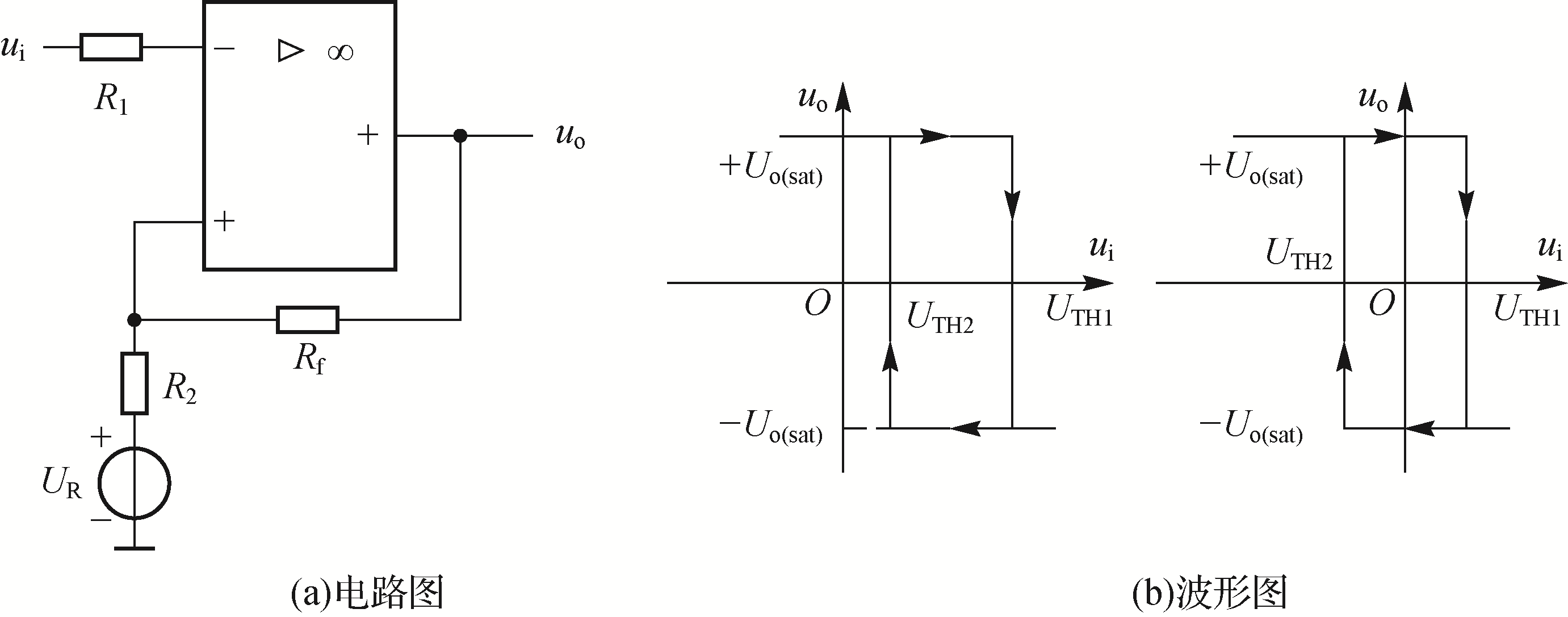

3）滞回比较器



2.方波发生器

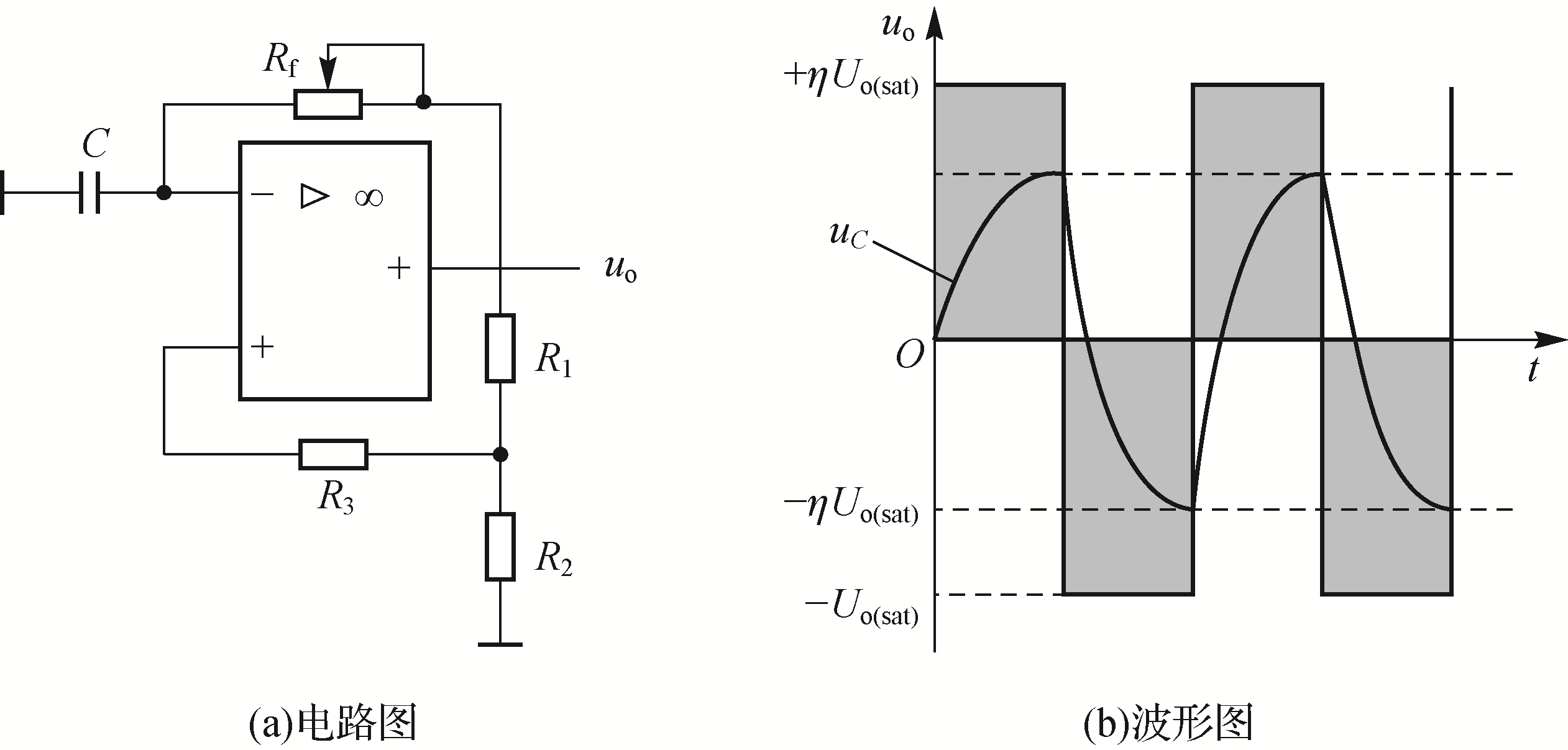

 图8-25方波发生器

〖补充知识〗

桥式RC正弦波振荡器
