第十二讲  图案填充


【课程资料】

1、课程教材

2、任务书


3、微课视频


4、课件



【任务1】使用图案填充命令


使用三种方法启动“图案填充”命令。

•选择→【绘图】→【图案填充】菜单命令。

•点击绘图工具栏上的“图案填充”按钮

输入命令:BH(BHATCH)。


 【学生做】

绘制图形,并进行图案填充


步骤:

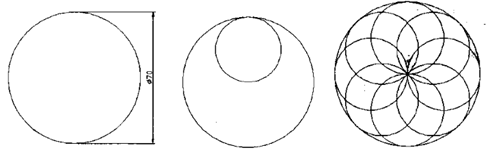

(1) 执行圆命令绘制一个直径为70的圆

(2) 按回车键,继续执行圆命令,绘制一个直径为35的圆,并保证两个圆的象限点对齐。

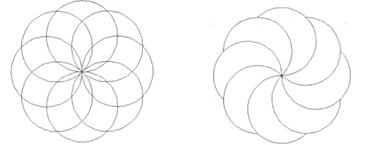

(3)执行阵列命令,以大圆圆心为阵列中心点,将小圆进行环形阵列成8个,阵列后的效果如图。


(4)再次执行修剪命令,修剪多余的线条,修剪后的最终效果如图



(5)以大圆中心为中心,

画圆,直径为35。

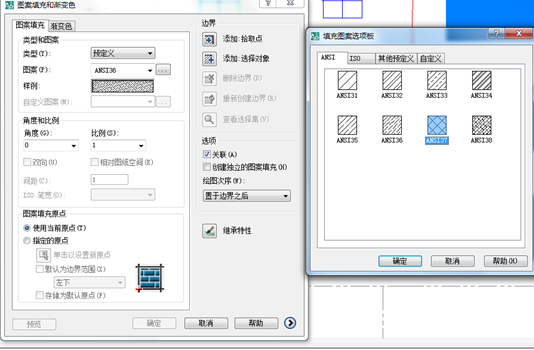

(6)执行渐变色命令,弹出[图案填充和渐变色]对话柜,填充颜色为白色。

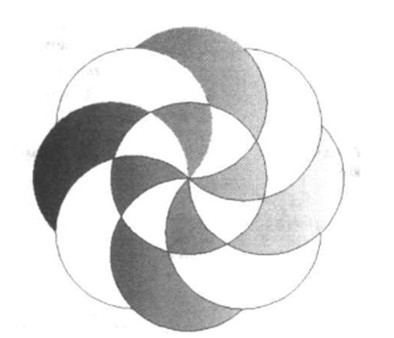

(7)填充图案后即可得到最终的效果,如图所示。



 【任务2】编辑图案填充


使用三种方法启用“编辑图案填充”命令。

•选择→【修改】→【对象】→【图案填充】菜单命令

•直接单击标准工具栏“修改”上的编辑图案填充按钮

•输入命令:HATCHDIT


学生做

将上一图形填充图案为
