电子水准仪认知
  • 1 简介
  • 2 视频

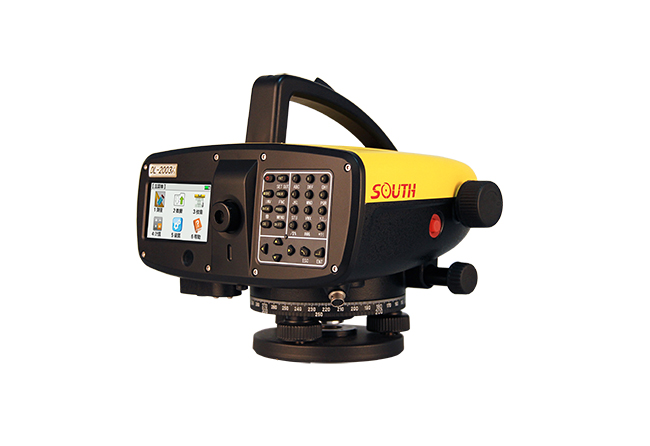

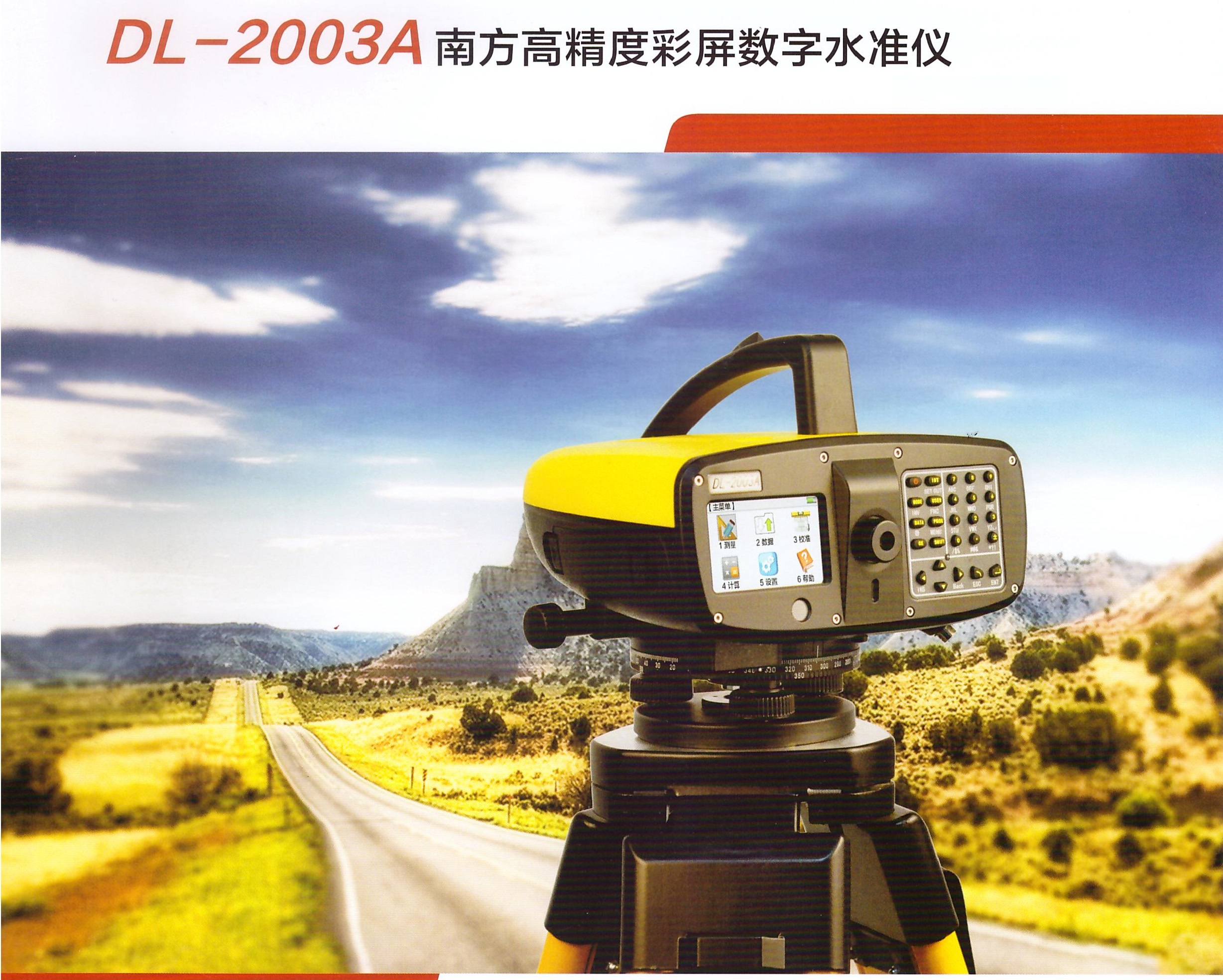

一、南方DL-2003A型电子水准仪简介



DL-2003A是国内首款高精度彩屏触摸屏数字水准仪，全新设计，密封防尘防水，操作简便，外形美观，满足国家一至四等水准测量及精密沉降观测等应用。

国内首款3.0英寸超大彩屏触摸屏；满足一至四等水准测量，按国标内置一至四等水准测量模式及限差；高等级防尘防水，IP65；大容量内存，U盘、蓝牙传输；独具语音提示和帮助功能。

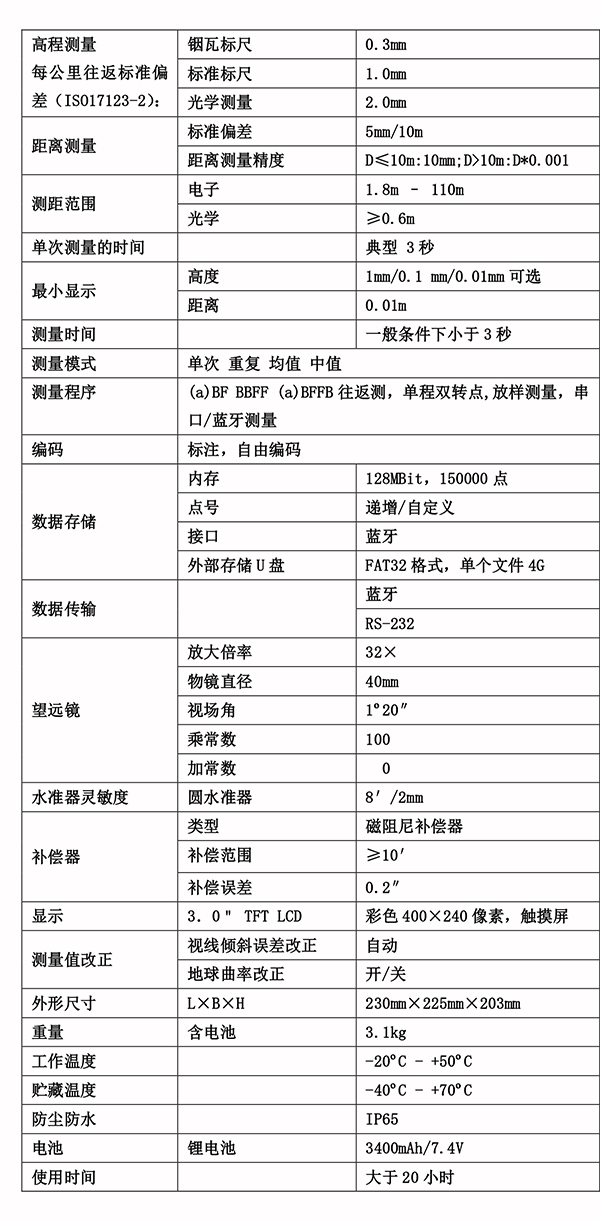

二、技术指标

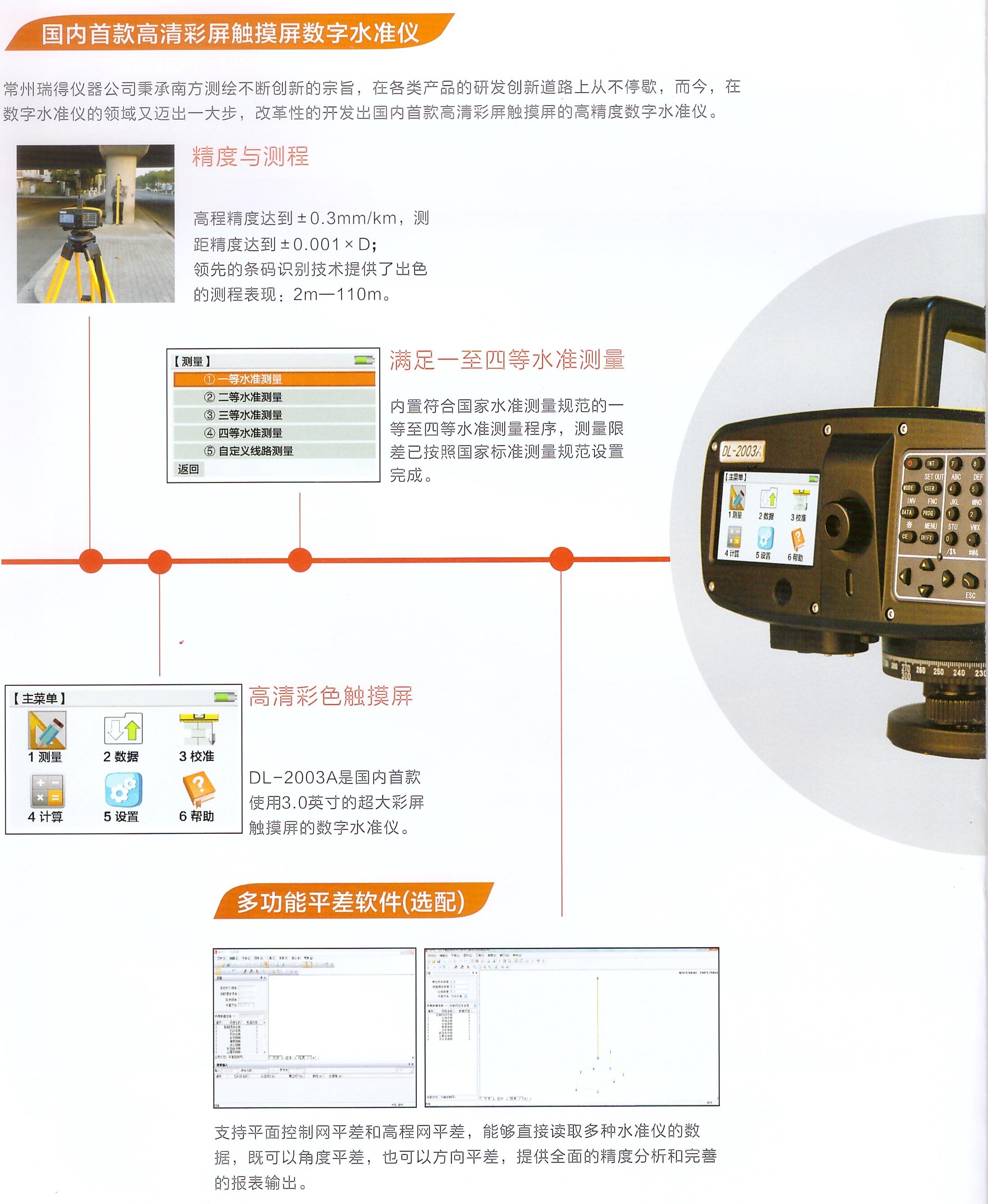

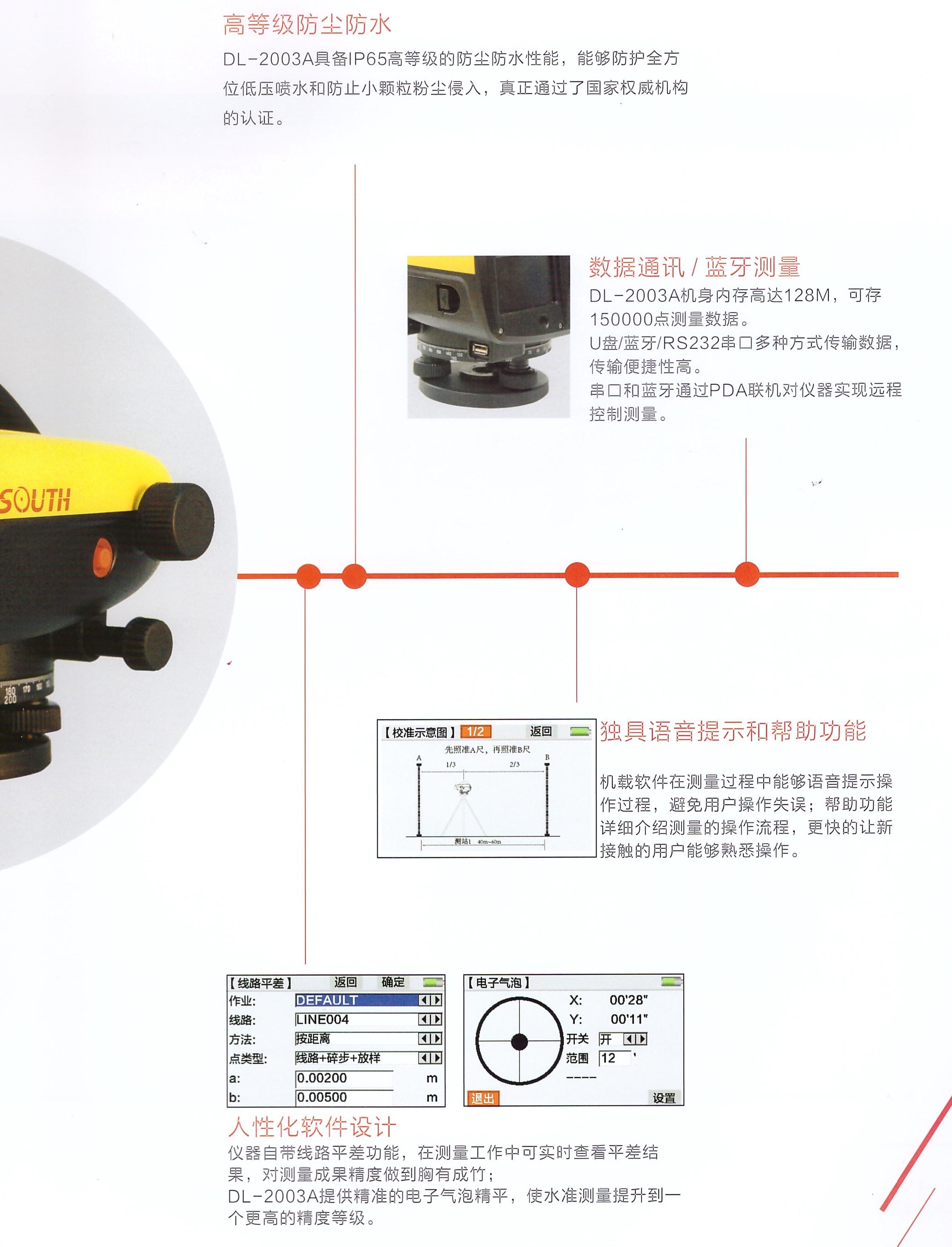

三、技术特色


【以上内容摘自 南方测绘网站  http://www.southsurvey.com/，仅供教学参考，特此说明】
