【任务1】创建尺寸标注样式

• 尺寸标注的基本概念

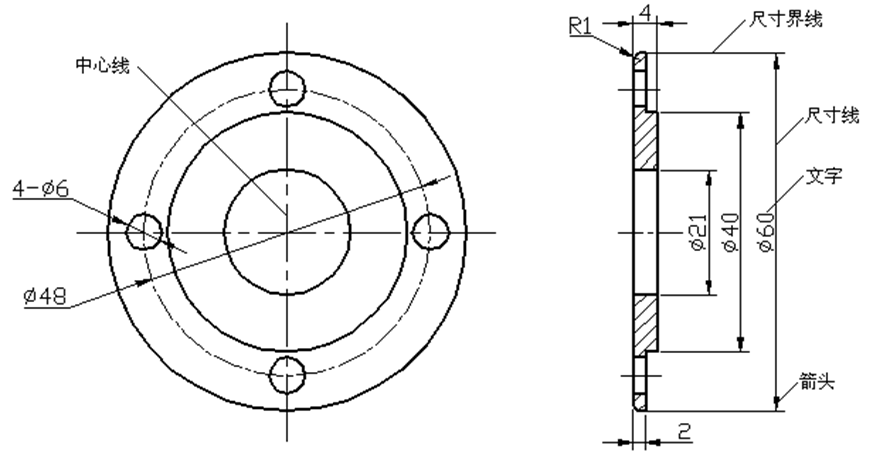

      尺寸标注是由文字、尺寸线、尺寸界线、箭头、中心线和圆心标记等元素组成的。

• 创建尺寸标注样式

• 启用命令的方法如下。

• ¤ 工具栏：“样式”工具栏中的“标注样式管理器”按钮 。

• ¤ 菜单命令：“格式 > 标注样式”。

• ¤ 命令行：DIMSTYLE。

 【学生做】创建如下标注样式

   AutoCAD提供的“线性”命令用于标注线性尺寸，如标注水平、竖直或倾斜方向的线性尺寸。

   启用命令的方法如下。

    ¤ 工具栏：“标注”工具栏中的“线性”按钮    。

    ¤ 菜单命令：“标注 > 线性”。

    ¤ 命令行： DIMLINEAR。

【任务2】 标注各种尺寸

• 弧长标注

• 线性标注

• 角度标注

• 直径标注和半径标注

• 引线命令

• 圆心标注

• 折弯标注

【学生做】标注各种图形尺寸

【任务3】 编辑标注

• 编辑标注文字

• 编辑标注

• 使用特性选项板编辑标注

•


【任务4】标注公差

• 尺寸公差标注

•  标注形位公差

    在AutoCAD中，启用“公差”命令可以创建零件的各种形位公差，如零件的形状、方向、位置以及跳动的允许偏差等等。

启用命令的方法如下。

¤ 工具栏：“标注”工具栏中的“公差”按钮     。

¤ 菜单命令：“标注 > 公差”。

¤ 命令行： TOLERANCE。
