实验项目：导线测量

一、实验性质

基本操作实践，实验时数安排为4学时。

二、实验内容

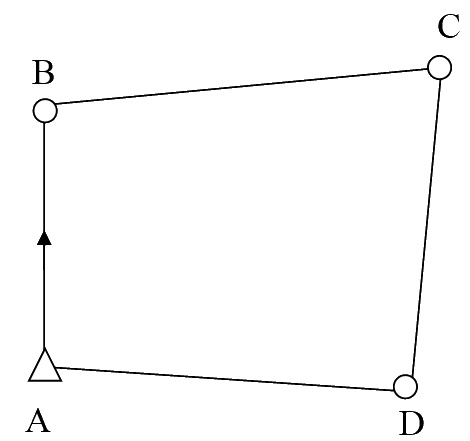

每组在一块较开阔的场地上布设一条四边形闭合导线，如图所示，边长在20m到50m之间；A点坐标定为A（500.000m，500.000m）；AB边为初始导线边，其坐标方位角以罗盘仪测得的磁方位角代替。对该导线进行测角量边，按闭合导线计算方法计算各导线点坐标。

三、实验要求

（1）了解导线测量的基本概念及实施步骤

（2）使用全站仪完成导线外业测角、量边等工作；使用手工计算的方式进行导线内业处理。要求角度闭合差  ，导线全长相对闭合差K≤1/2000。

四、主要实验仪器设备

（1）全站仪（1台）、对中杆及棱镜组（2组）、罗盘仪（1台）

五、参考教材及页码

上海交通大学出版社，《土木工程测量》，第126～130页“导线测量”。

实验项目：四等水准测量

一、实验性质

基本操作实践，实验时数安排为4学时。

二、实验内容

已知旭日大楼室外阶梯顶面A高程为15.252m，按闭合水准路线方式测算田家炳大楼室外阶梯顶面B高程，要求各测站采用双面水准尺观测法实施四等水准测量，整个路线达到四等控制测量技术要求。

三、实验要求

（1）进一步熟悉水准仪的使用。

（2）在指定实习场地上测定相应点的高程，掌握四等水准测量的外业工作方法，以及水准路线平差计算方法。

四、主要实验仪器设备

水准仪（1台）、水准尺（1对）

五、参考教材及页码

上海交通大学出版社，《土木工程测量》，第17～18页、第23～25页、第139～141页。

六、注意事项

特别强调：每个测站观测结束后应立即计算和检核，若超限则重测该测站。
