3.2 HDFS架构和原理

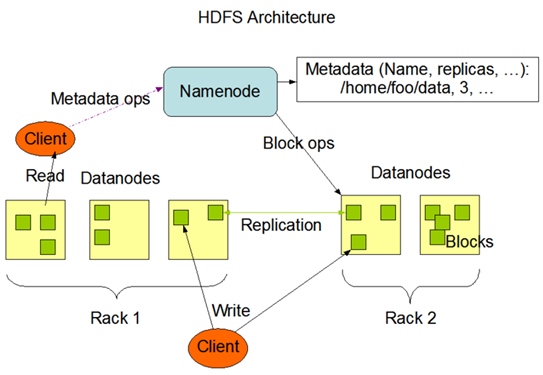

3.2.1  HDFS存储架构

•HDFS采用主从架构（Master/Slave架构）。

•HDFS集群是由一个NameNode和多个的 DataNode组成。

3.2.2 HDFS读写原理

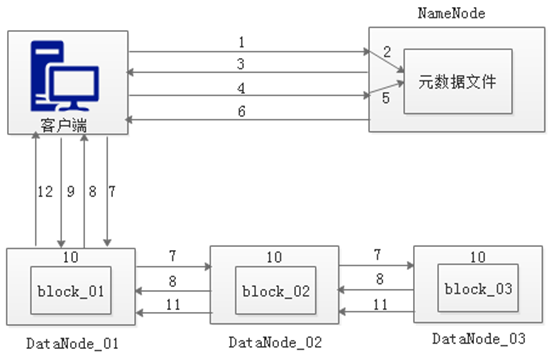

1. HDFS写数据原理

    Client从HDFS中存储数据，即为Write（写）数据。

1)    客户端发起文件上传请求，通过RPC（远程过程调用）与NameNode建立通讯

2)    NameNode检查元数据文件的系统目录树

3)    若系统目录树的父目录不存在该文件相关信息，返回客户端可以上传文件

4)    客户端请求上传第一个Block数据块以及数据块副本的数量

5)    NameNode检测元数据文件中DataNode信息池，找到可用的数据节点

6)    NameNode检查元数据文件的系统目录树

7)    若系统目录树的父目录不存在该文件相关信息，返回客户端可以上传文件

8)    DataNode之间建立Pipeline后，逐个返回建立完毕信息

9)    客户端与DataNode建立数据传输流，开始发送数据包

10)  客户端向DataNode_01上传第一个Block数据块，当DataNode_01收到一个Packet就会传给DataNode_02，DataNode_02传给DataNode_03，DataNode_01每传送一个Packet都会放入一个应答队列等待应答

11)  数据被分割成一个个Packet数据包在Pipeline上依次传输，而在Pipeline反方向上，将逐个发送Ack，最终由Pipeline中第一个DataNode节点DataNode_01将Pipeline的 Ack信息发送给客户端。

12)  DataNode返回给客户端，第一个Block块传输完成。客户端则会再次请求NameNode上传第二个Block块和第三块到服务器上，重复上面的步骤，直到3个Block都上传完毕。

2. HDFS读数据原理

从HDFS中查找数据，即为Read（读）数据。

1)    客户端向NameNode发起RPC请求，来获取请求文件Block数据块所在的位置。

2)    NameNode检测元数据文件，会视情况返回Block块信息或者全部Block块信息，对于每个Block块，NameNode都会返回含有该Block副本的DataNode地址。

3)    客户端会选取排序靠前的DataNode来依次读取Block块，每一个Block都会进行CheckSum若文件不完整，则客户端会继续向NameNode获取下一批的Block列表，直到验证读取出来文件是完整的，则Block读取完毕。

4)    客户端会把最终读取出来所有的Block块合并成一个完整的最终文件（例如：1.txt）。
