供料单元气动回路

三、供料单元的气动回路

1.双作用气缸

双作用气缸的外形及图形如图3-3所示,双作用气缸通过无杆腔和有杆腔交替进气和排气,控制活塞杆伸出和缩回,实现往复直线运动,如图3-4所示。

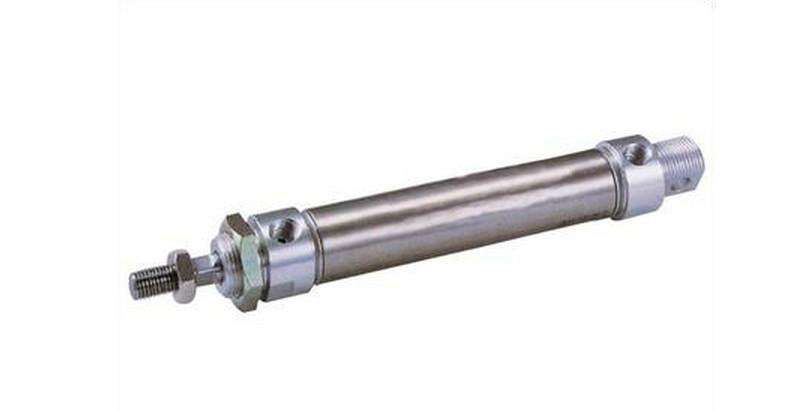

       图3-3  双作用气缸

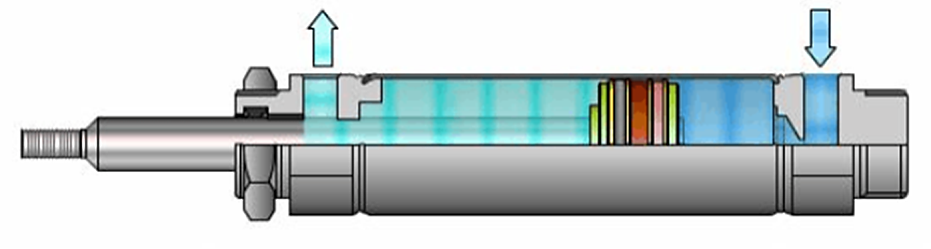

3-4  双作用气缸工作原理


2.电磁换向阀

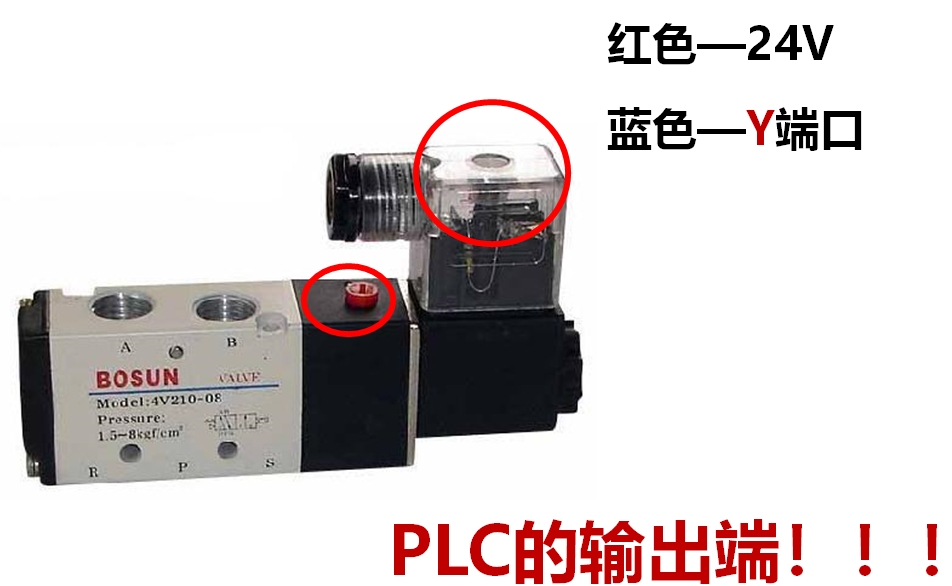

电磁换向阀的外形如图3-5所示,电磁换向阀是利用其电磁线圈通电时,产生电磁吸力使阀芯切换,达到改变气流方向的目的。

图中,红色按钮为手动控制按钮。接线端口,红色线接24V电源,蓝色线接PLC对应的Y端口。


3-5  电磁换向阀


3.单向节流阀

单向节流阀的外形如图3-6所示,单向节流阀是由单向阀和节流阀并联而成的流量控制阀,常用于控制气缸的运动速度。


3-6  单向节流阀



4.气动回路

能传输压缩空气,并使各种气动元件按照一定规律动作的通道称为气动控制回路,其逻辑控制功能是由PLC实现的。气动控制回路的工作原理如图3-7所示。


3-7  供料单元气动回路
