加工单元气动回路

三、加工单元的气动元件及气动回路


(一)气缸

1.双作用气缸

用于工作台的伸出和缩回。

双作用气缸的外形及图形如图4-2所示,双作用气缸通过无杆腔和有杆腔交替进气和排气,控制活塞杆伸出和缩回,实现往复直线运动,如图4-3所示。

       图4-2 双作用气缸


4-3  双作用气缸工作原理


2.薄型气缸

用于冲压加工。

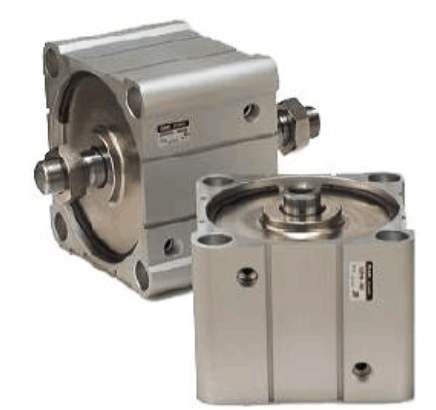

薄型气缸的外形如图4-4所示,薄型气缸属于节省空间气缸类,即气缸的轴向或径向尺寸比标准气缸显著减小,具有结构紧凑、重量轻、占用空间小等特点。


4-4  薄型气缸


3.气动手指(气爪)

气动手指用于抓取、夹紧工件,其工作原理如图4-5所示。


4-5 气动手指



(二)单向节流阀

单向节流阀的外形如图4-6所示,单向节流阀是由单向阀和节流阀并联而成的流量控制阀,常用于控制气缸的运动速度。


4-6  单向节流阀



(三)电磁换向阀

电磁换向阀的外形如图4-7所示,电磁换向阀是利用其电磁线圈通电时,产生电磁吸力使阀芯切换,达到改变气流方向的目的。

图中,红色按钮为手动控制按钮。接线端口,红色线接24V电源,蓝色线接PLC对应的Y端口。


4-7 电磁换向阀



(四)加工单元的气动回路

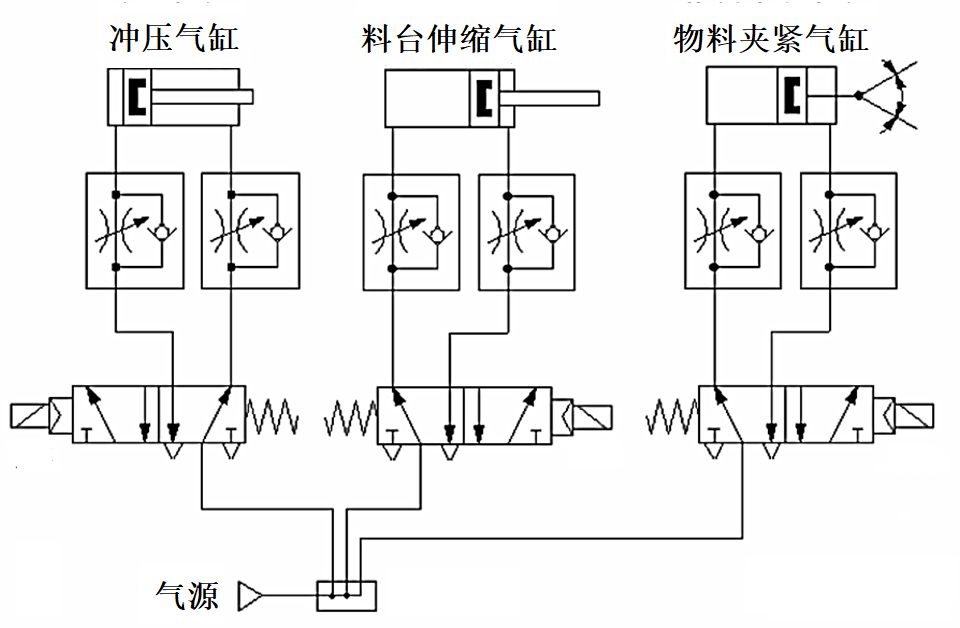

加工单元气动控制回路的工作原理如图4-8所示。


4-8加工单元气动控制回路工作原理图
