二、分拣单元控制要求

YL-335B 型生产线分拣单元的主要结构组成如图6-1 所示，其主要功能是完成对上一单元送来的已加工、装配的工件进行分拣，使不同颜色、不同材质的工件从不同的料槽分流的功能。当输送单元送来工件放到传送带上并被入料口的光电传感器检测到时，即启动变频器，工件开始送入分拣区进行分拣。

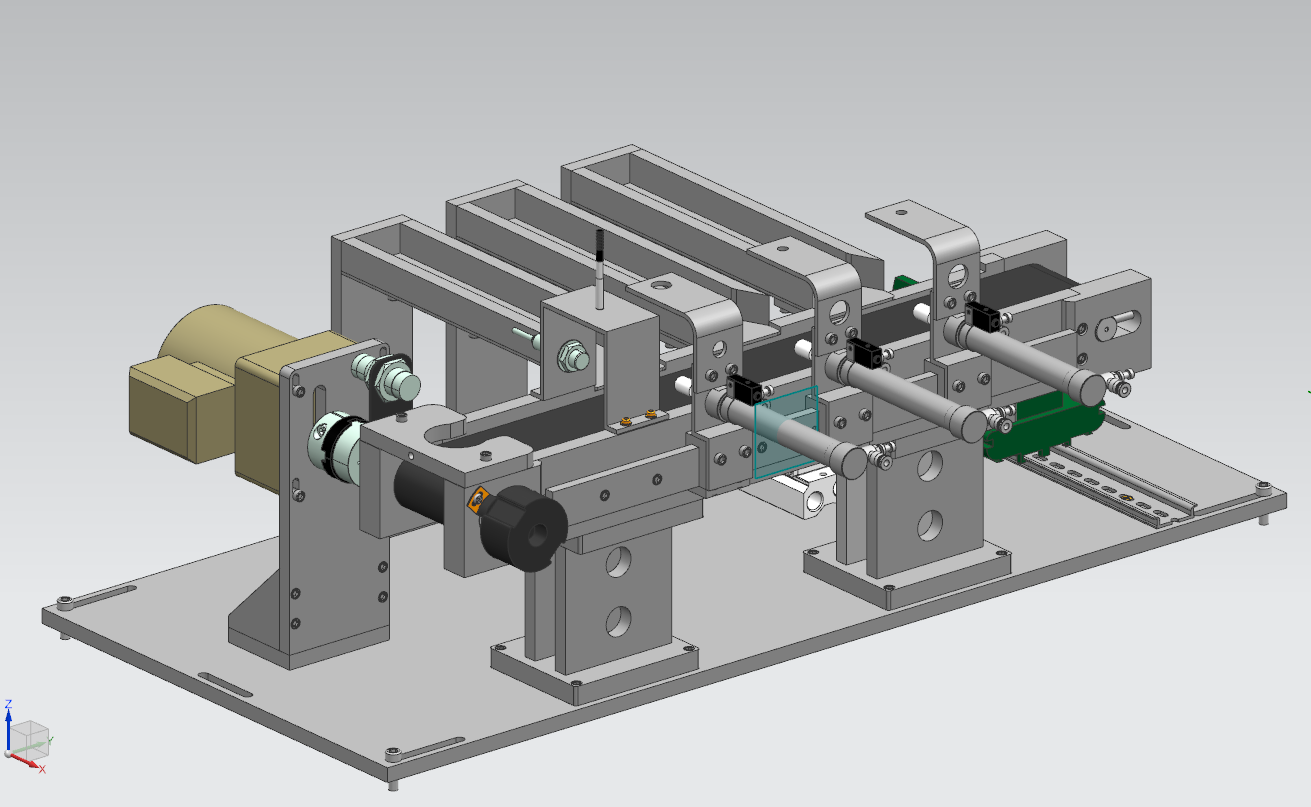

图6-1  分拣单元
