输送单元控制要求

二、输送单元控制要求

YL-335B 型生产线输送单元的主要结构组成如图7-1 所示，其主要功能是：驱动其抓取机械手装置精确定位到供料、加工、装配单元的物料台，在物料台上抓取工件，把抓取到的工件输送到加工、装配、分拣单元的指定地点然后放下。

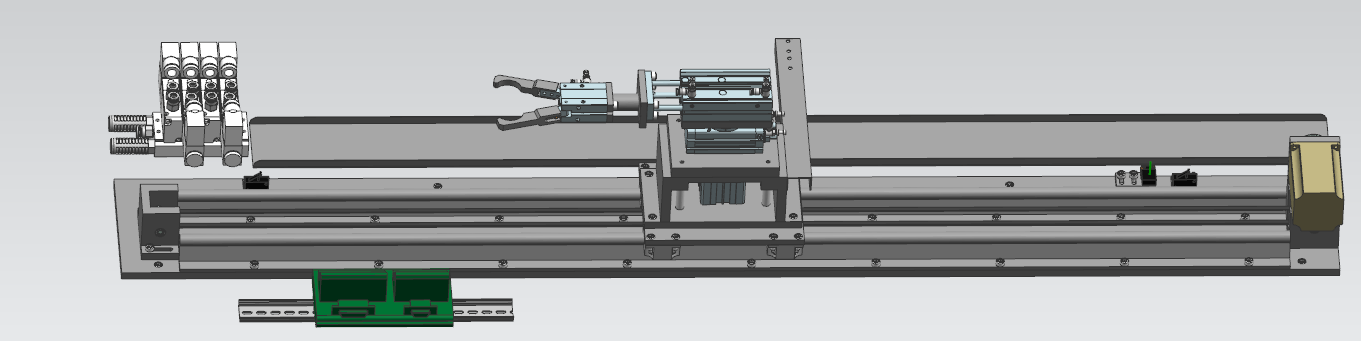

图7-1  输送单元
