一、无线下载器的外型及其网络

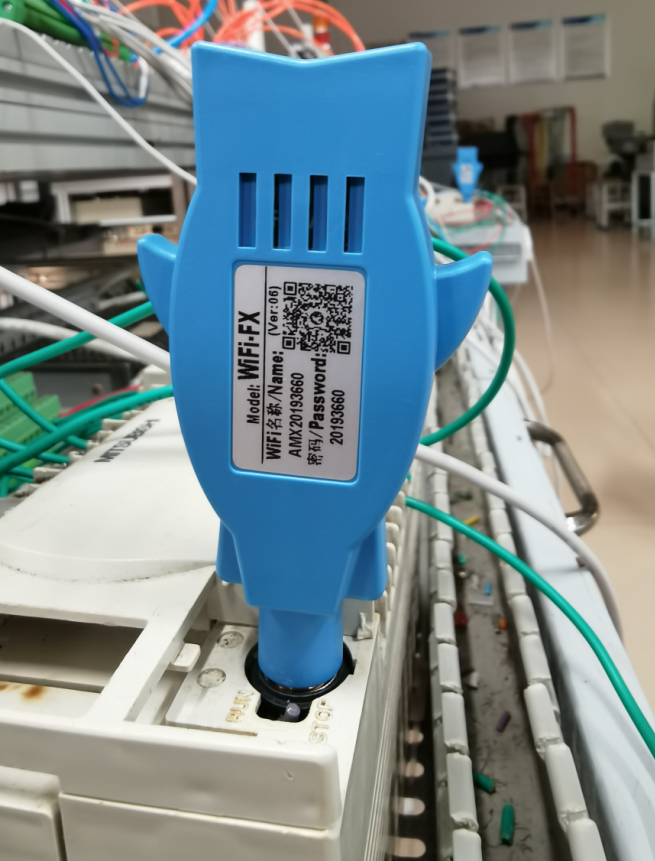

无线下载器如图9-1所示。

其网络名称和密码在机身上标注，如图9-1，则该下载器的网络为：AMX20193660，网络密码为：20193660。

该设备的安装方法同下载线一样，针对孔插入。

注：1.实验室每台PLC已配备一个下载器，请勿拆除；

       2.FX2N型号的PLC装上无线下载器后，机身略高于实验台抽屉，开关抽屉时请小心，请勿碰坏设备。

                                                  图9-1 无线下载器的外型

二、无线下载器的使用方法

1. 在学习通上的资料专栏，下载WiFi无线编程器上位机 v6.0软件，并安装。

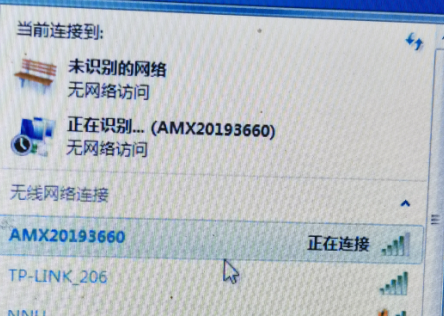

2. 打开PLC电源，在电脑的网络连接处，找到无线下载器对应的网络并连接，如图9-2所示。

注：（1）每个无线下载器对应一个网络，请查明标签后再选择连接；

       （2）为防止相互影响，可将其他的网络全部禁用，只留下对应的下载器网络即可。

                                图9-2  计算机连接下载器

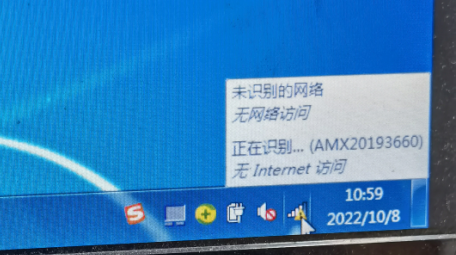

3. 连接后，右下角一直显示正在识别为正常现象，可以开始使用，如图9-3所示。

                                               图9-3  连接成功

4. 连接成功后，打开安装好的WiFi无线编程器上位机 v6.0软件。如图9-4所示。

                                              图9-4  打开软件

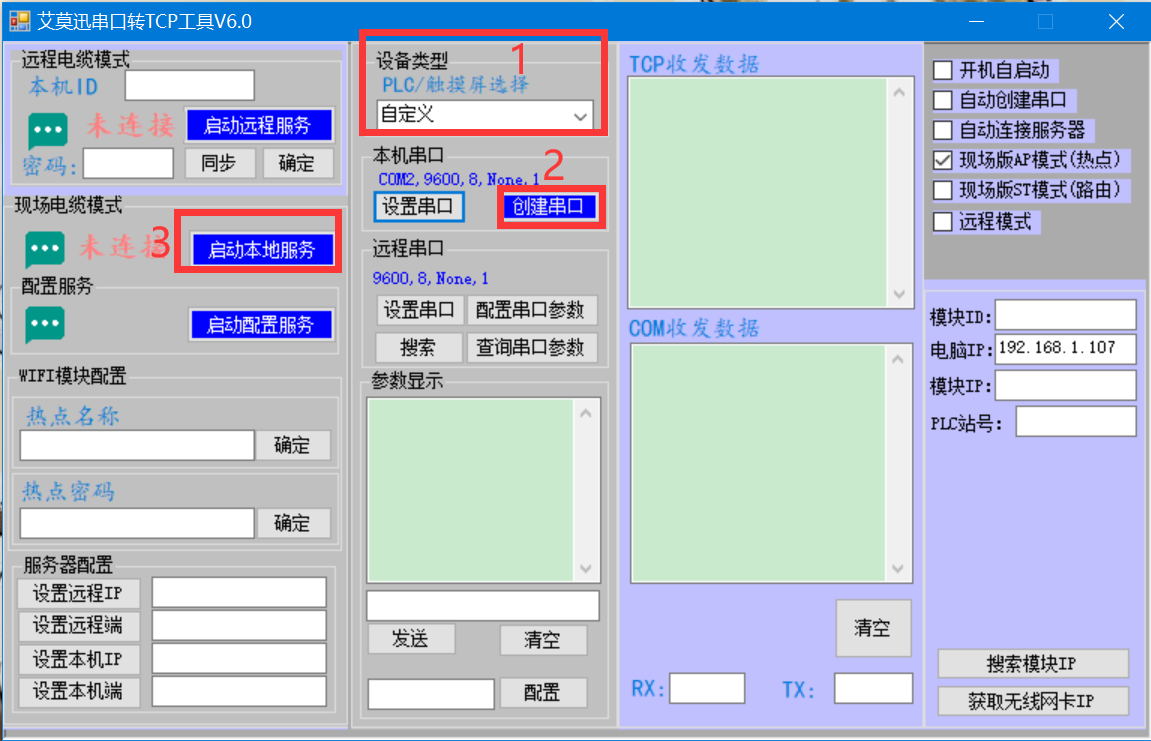

5. 软件打开后，界面如图9-5所示。

第一步：根据使用的具体PLC型号，在下图1处，选择一致的PLC型号。

第二步：在下图2处，点击启动本地服务。

第三步：最小化软件（注：不要关闭，最小化即可）

注：请注意软件中的本机串口（下图中为 com2），在编程时，设置串口号要与这里一致。

6. 完成以上步骤后，可以打开编程软件开始编程，其步骤与有线下载一致。
