堤坝、路堤、道路填方等土工建筑物，都是用土作为建筑材料填筑而成的。为了确保填料有足够的强度、较小的压缩性和透水性，常常需要碾压压实，以提高填土的密实度和稳定性。回填土作为建筑物基础下的地基，也需要碾压密实。

填土压实后，其干密度将增大。而不同组成成分的填土，压实后的干密度有所不同。衡量压实程度，常常使用相对参数，即碾压后填土的干密度同这种土的最大干密度的比值，作为衡量压实程度的指标参数，该比值，称为压实度。用λ表示压实度，则

         （2-34）

式中，λ——压实度；ρ_d——干密度；ρ_dmax——最大干密度。

研究土的压实特性，可以采用现场压实试验和室内击实试验两种方法。

现场压实试验是在现场选一试验地段，按设计要求和施工方法填土和压实，测试填土的基本参数如含水率、颗粒组成、密度等，判断填土的压实效果。

室内击实试验是近似模拟现场填筑情况，分层回填，锤击压实，研究土在不同击实功能、含水率下土的击实特性，取得有参考价值的设计数据。

2.5.1 实验室击实试验

实验室击实试验，就是把一定含水率的填土在击实桶内分层填铺，每层填铺完毕即用击实锤压实填土，然后再填土，直到达到要求的填土量。测定土的干密度和含水率，绘制干密度随含水率的变化曲线，即击实曲线，从该曲线确定土的最大干密度ρ_dmax和相应的含水率w_op，为填土压实的设计与施工提供重要依据。图2-31为实验室击实试验用的击实桶，图2-32为击实曲线。

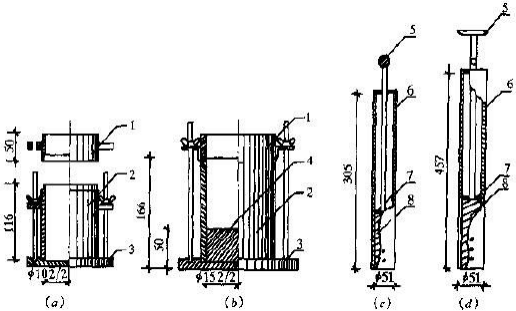

图2-31 击实试验装置-击实桶

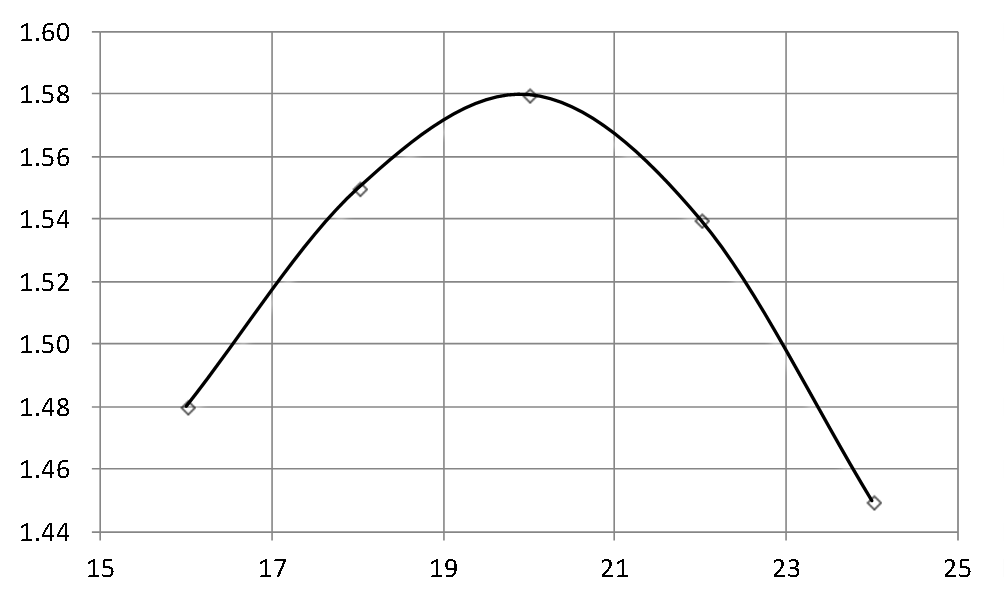

图2-32  击实曲线

从图2-32的击实曲线上可以看出，曲线上有一峰值，此处的干密度最大，称为最大干密度，用ρ_dmax表示，与最大干密度对应的含水率称为最优含水率，也称为最佳含水率，用w_op表示。该实验表明，当击实功一定时，土料的含水率为最优含水率时，击实效果最好。所以，工程上对填土进行碾压，为了得到比较好的压实效果，需要控制填土的含水率在最优含水率附近（w_op±2%）。当地基为粘性土且含水率较大，趋于饱和时，夯打后地基踩上去有颤动的感觉，难以压实，俗称“弹簧土”。

2.5.2影响土的击实性的主要因素

进一步研究发现，填土的最优含水率不是一个定值，对于不同的土，采用不同的压实能量，相应的最优含水率略有不同。

①同一种填土，最大干密度ρ_dmax随击数的增加而逐渐增大，而最优含水率w_op则随击数的增加而逐渐减小。

②当粘性土的含水率过低或过高时，均不易击实到较高的密度。粘性土的最优含水率一般接近粘性土的塑限，可近似取为w_op＝w_P+2。填土中所含的细粒越多，则最优含水率越大，最大干密度越小。

③一般粘性土在其最佳击实状态下（击实曲线峰点），其饱和度通常约为80％左右。

④填土中粗颗粒含量多、颗粒级配良好的土，最优含水率较小，最大干密度较大。

⑤有机质的存在会降低土的击实效果。因为有机质亲水性强，不易将土击实到较大的干密度，且能使土质恶化。
