接线板

三、接线板

为了接线布局美观,设备上都设有接线板。

1.设备端接线板

        设备端的接线板如图3-15所示。其主要功能是连接传感器和电磁阀。其共有2大模块组成,分别为X端口和Y端口。每个模块又分别有3排端口,分别为VCC、X(Y)、GND端口。


图3-15  设备端接线板


2.PLC端接线板

        PLC端的接线板如图3-16所示。其主要功能是连接PLC的端口。其共有2大模块组成,分别为X端口和Y端口。每个模块又分别有2排端口,分别为VCC和GND、X(Y)端口。

3-16  PLC端接线板


3.接线板连接方式

(1)设备端

        在设备端,根据规定(参考3.2)将各传感器、电磁阀接到对应的端口。


3-17  设备端接线


(2)PLC

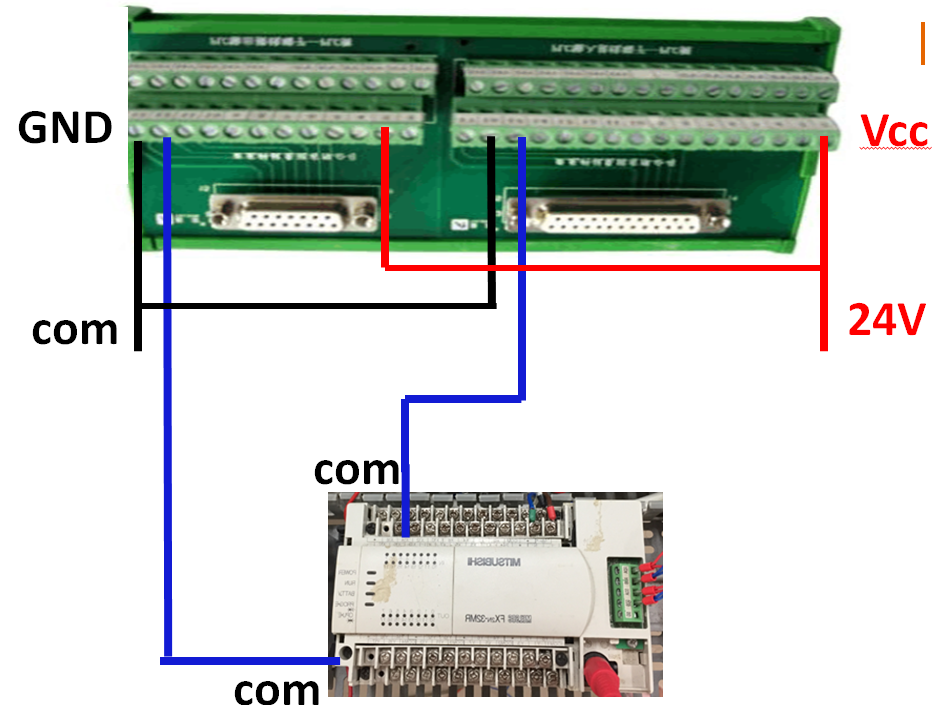

        在PLC端,首先要给接线板供电。从电源盒引出24V电源,分别接入两个模块的VCC端口,如图3-18红线所示。同理,从电源盒引出0V(COM),分别接入两个模块的GND端口,如图3-18黑线所示。将PLC上所有用到的COM端口连接到接线板的GND端口,如图3-18蓝线所示。

        其余X、Y端口在设备端和PLC端要一一对应。


3-18  PLC端接线
