传动轴设计算例

万向传动轴设计初始参考数据继承上一章变速器数据

也需完成一份excel表计算

需完成的计算项目如下:




序号



项目



代号



数值



单位



说明




1



发动机和变速器输出矩



Tse




N.m




2



按驱动轮打滑确定扭矩



Tss




N.m




3



十字轴万向节选型与设计






先定计算载荷




4



球笼式万向节选型Rzeppa



d





重点钢球直径




5



球笼式万向节选型Rirfield



ds





验算基本尺寸




6



挠性万向节验算





MPa



验算拉、挤压




7



传动轴的临界转速





r/min




8



传递轴剪切应力验算





N.mm




9



传动轴花键齿侧挤压应力





N.mm




10



中间支撑固有频率核算



f0




Hz

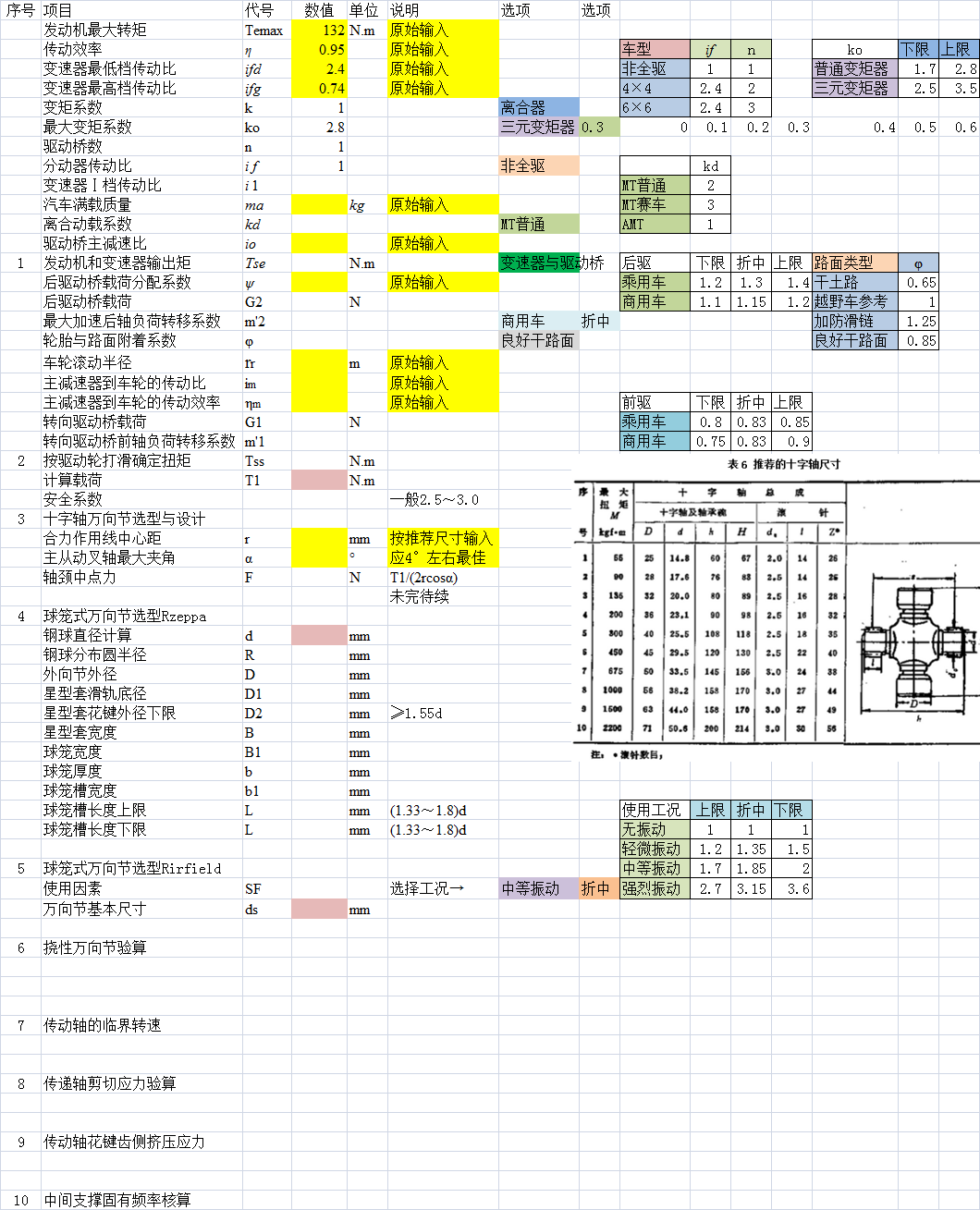

计算结果参考图样如下:


未完成部分需同学们自行完成设计及计算

电子书选集如下:
