变速器设计算例
上一节
下一节
下列参考数据任选其一完成excel表计算
参考数据1
| 参数配置 | 传祺GS4 | 参数配置 | 传祺GS4 |
| 轮胎型号 | 215/60 R17 | 最高转速(rpm) | 5000 |
| 最大扭矩(N.m/rpm) | 235/1450-4250 | 发动机 | 1.5T 152马力 L4 |
| 最大功率(kw) | 112 | 整备质量（kg） | 1475 |
| 车辆轴距(mm) | 2650 | 长宽高(mm) | 4510*1852*1677 |
参考数据2
| 参数配置 | 飞度LX | 参数配置 | 飞度LX |
| 轮胎型号 | 205/65R15 | 最高转速(rpm) | 6600 |
| 最大扭矩(N.m/rpm) | 155/4600 | 发动机 | L15B2 1.5L 131马力 L4 |
| 最大功率(kw) | 96 | 整备质量（kg） | 1058 |
| 车辆轴距(mm) | 2530 | 长宽高(mm) | 4065*1695*1525 |

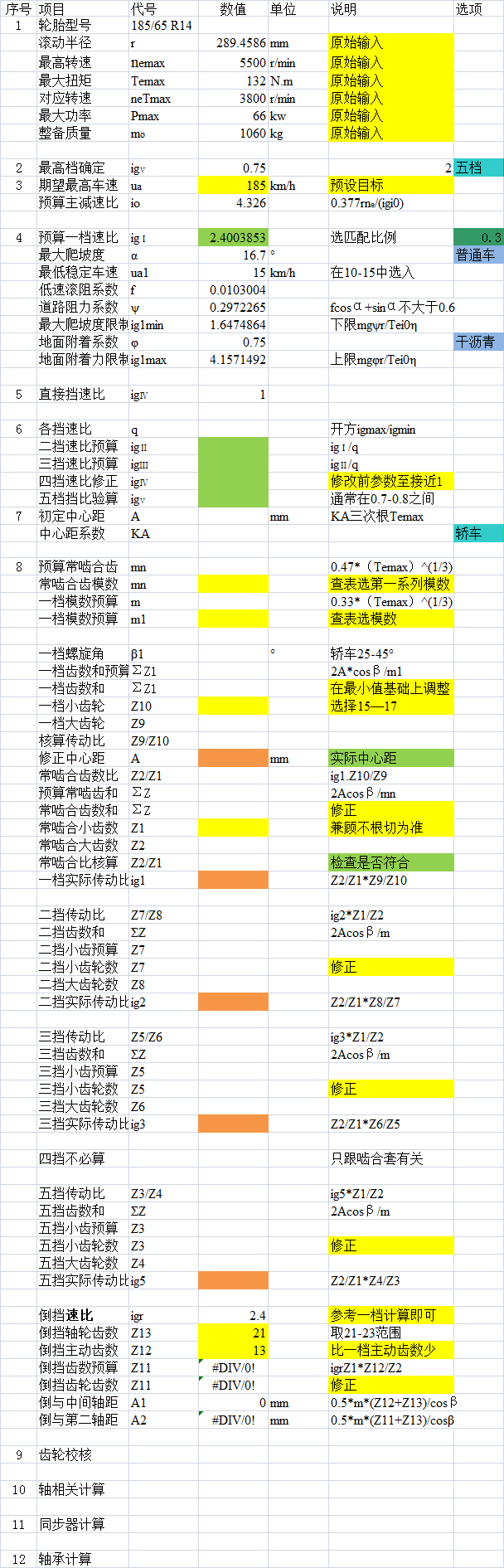

需完成的计算项目如下:
| 1 | 初始参数选择 | ||||
| 2 | 最高档速比确定 | ig | 超速档0.7～0.8间 | ||
| 3 | 主减速比确定 | i0 | 关系最高期望车速 | ||
| 4 | 一档速比确定 | ig1 | 关系爬坡度,附着力 | ||
| 5 | 直接档 | 1 | |||
| 6 | 各挡速比值 | q | |||
| 7 | 初定中心距 | A | mm | ||
| 8 | 各挡,常啮合齿数,模数,螺旋角 | ||||
| 9 | 齿轮强度校核 | ||||
| 10 | 轴的设计与强度校核 | ||||
| 11 | 同步器选择与计算 | ||||
| 12 | 轴承选择与验算 |
需完成计算项目及格式:
9到12项自行完成设计
