4 识读零件图和装配图（Read part drawings and assembly drawings）
  • 1 中文
  • 2 English

项目4 识读零件图和装配图

           班级                     姓名                  学号

【任务说明】

一、识读轴的零件图，回答问题。


轴的零件图

（1）零件图是表达                               的图样。

（2）零件图中用了哪些视图表达?

A主视图  B俯视图C断面图  D 局部视图  E局部放大图  F 局部剖视图

（3）轴的零件图中： C1的含义是                ，左侧键槽的定形尺寸是                ，定位尺寸是               ，退刀槽的尺寸是           。

（4）零件图中加工精度最高的表面粗糙度数值是            。

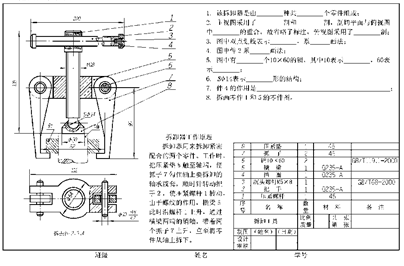

二、读拆卸器装配图，看图填空。


拆卸器装配图

（1） 该拆卸器是由             种共                 个零件组成；

（2）主视图采用了             剖和             剖，剖切面与俯视图中             的重合，故省略了标注，俯视图采用了             剖；

（3） 图中双点划线表示               ，是               画法；

（4）图中件2是                          画法；

（5）图中有             个10m6x50的销，其中10表示             ，50表示                ；

（6）SΦ14表示               形的结构；

（7）件4的作用                                              。

（8）图中Φ10H8/k7的配合采用的基准制是               ，孔的上偏差是                 ，下偏差是                  ，公差是             ，轴的上偏差是                 ，下偏差是        ，公差是             ，两者属于                     配合（间隙、过盈或过渡）。
