电子课件

学习目标

掌握卷材防水屋面施工工艺流程；

掌握涂膜防水屋面施工工艺流程；

掌握刚性防水屋面施工工艺流程；

掌握地下室防水工程施工工艺流程；

掌握卫生间防水工程施工工艺流程。

工作任务

工程概况：

1、 工程名称：亿诚〃御景湾一期1#—23#楼工程

2、 材料选择：SBS（禹王牌）防水材料

3、 施工方法：热熔法一层铺贴

4、 工程质量：合格

任务：依据《屋面工程防水技术规范》、《屋面工程质量验收规范》编制屋面防水施工方案

任务实施

通过任务教学法组织实施

查阅资料→学习规范→编制施工方案→检查修改。

知识内容

1.卷材防水屋面施工

2.涂膜防水屋面施工

3.刚性防水屋面施工

4.屋面保温工程施工

5.地下防水工程施工

6.卫生间防水工程施工

一、防水工程概述

防水工程：地下室防水；屋面防水；卫生间防水

二、防水工程按其构造做法分类

1、结构自防水

2、防水层防水

3、防水工程分类

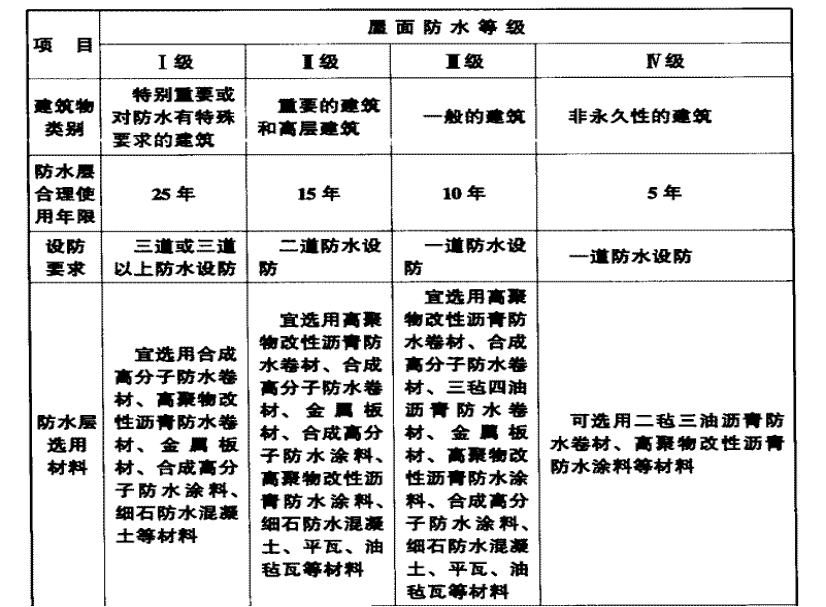

三、地下防水、屋面防水、卫生间防水的等级和设防要求

7.1卷材防水屋面施工

沥青防水卷材：施工需熬制沥青，污染环境

高聚物改性沥青防水卷材：高温不流淌，低温不脆裂，抗拉强度高，延伸率大

合成高分子防水卷材：拉伸强度高，耐热、耐磨、耐老化，是高档防水材料。

基层处理剂：在防水层施工前，预先涂刷在基层上的涂料，如改性沥青溶液、冷底子油。

7.1.1 卷材防水层屋面构造

卷材防水层屋面——用胶粘剂将卷材逐层粘结铺设而成的防水屋面。

7.1.2 施工条件

《屋面工程技术规范》（GB 50345-2012）

7.1.3 防水层施工工艺

7.1.3.1 卷材的搭接方向与搭接宽度

1.卷材的搭接方向

2.卷材的搭接宽度

7.1.3.2 卷材冷粘法施工工艺

冷粘法——常温下采用胶粘剂等材料进行卷材与基层、卷材与卷材间粘结的施工方法。

7.1.3.3 卷材热粘贴法施工工艺

热粘贴——采用热玛蹄脂或用火焰加热熔化热熔防水卷材底层的热熔胶进行粘结的施工方法。

7.1.3.4 铺贴自粘卷材施工工艺

自粘贴卷材——底面涂有压敏胶，胶粘剂表面敷有一层隔离纸，施工时剥去隔离纸，直接铺贴。

7.1.3.5 卷材热风焊接施工工艺

自粘贴卷材——热空气加热热塑性卷材的粘合面进行卷材与卷材接缝粘结的施工工艺。

7.1.4 保护层施工

1.浅色涂层的施工-在防水层上涂刷，一般2遍

2.金属反射膜粘铺-一般在工厂生产时敷于热熔改性沥青卷材表面，也可以用粘结剂粘贴于涂膜表面

3.蛭石、云母粉、粒料（砂、石片）撒布-涂刷最后一遍热玛碲脂或涂料，立即均匀撒铺颗粒并轻轻地辊压一遍。

4.纤维毡、塑料网格布-四周固定

5.卵石、块体铺设-铺设前铺贴一层聚酯毡

7.1.5 质量要求

1.找平层质量要求

2.保温层质量要求

3.卷材防水层质量要求

7.2 涂膜防水屋面施工

涂膜防水屋面是在钢筋混凝土装配式结构的屋盖体系中，板缝采用油膏嵌缝，板面压光具有一定的防水能力，通过涂布一定厚度高聚物改性沥青、合成高分子材料，经常温交联固化形成具有一定弹性的胶状涂膜，达到防水的目的。

7.2.1 材料要求

涂料有厚质涂料和薄质涂料之分。

7.2.2 基层施工

涂膜防水屋面结构层、找平层与卷材防水屋面基本相同。屋面的板缝施工应满足下列要求：

① 清理板缝浮灰时，板缝必须干燥；

② 非保温屋面的板缝上应预留凹槽，并嵌填密实材料；

③ 板缝应用细石混凝土浇捣密实；

④ 抹找平层时，分格缝与板端缝对齐、均匀顺直，并嵌填密封材料；

⑤ 涂层施工时，板端缝部位空铺的附加层，每边距板缝边缘不得小于80mm。

7.2.3 涂膜防水层施工工艺

强制性条文：“涂膜防水层不得有渗漏或积水现象。”

施工验收规范规定：涂膜防水应根据防水涂料的品种分层分遍涂布，不得一次涂成；应待先涂的涂层干燥成膜后，方可涂后一遍涂料；需铺设胎体增强材料时，屋面坡度小于15%可平行屋脊铺设，屋面坡度大于15%时应垂直屋脊铺设；胎体长边搭接宽度不应小于50mm，短边搭接宽度不应小于70mm；采用两层胎体增强材料时，上下层不得相互垂直铺设，搭接缝应错开，其间距不应小于幅宽的1/3。

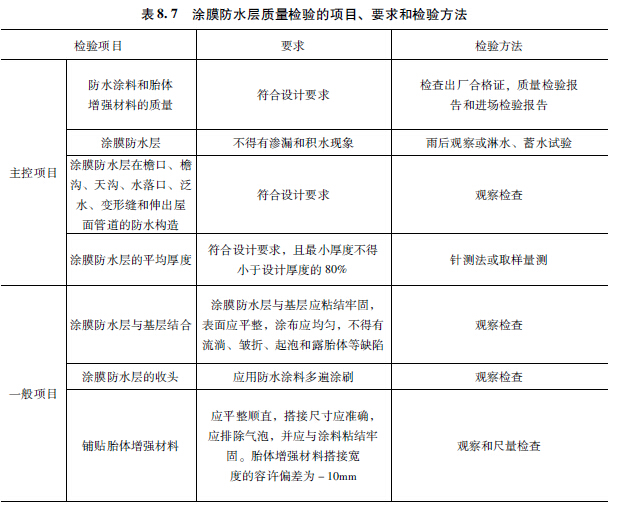

7.2.4 涂膜防水层的质量要求

7.3 刚性防水屋面施工

刚性防水屋面：用细石混凝土、块体材料或补偿收缩混凝土等材料作屋面防水层，依靠混凝土密实并采取一定的构造措施，以达到防水的目的。

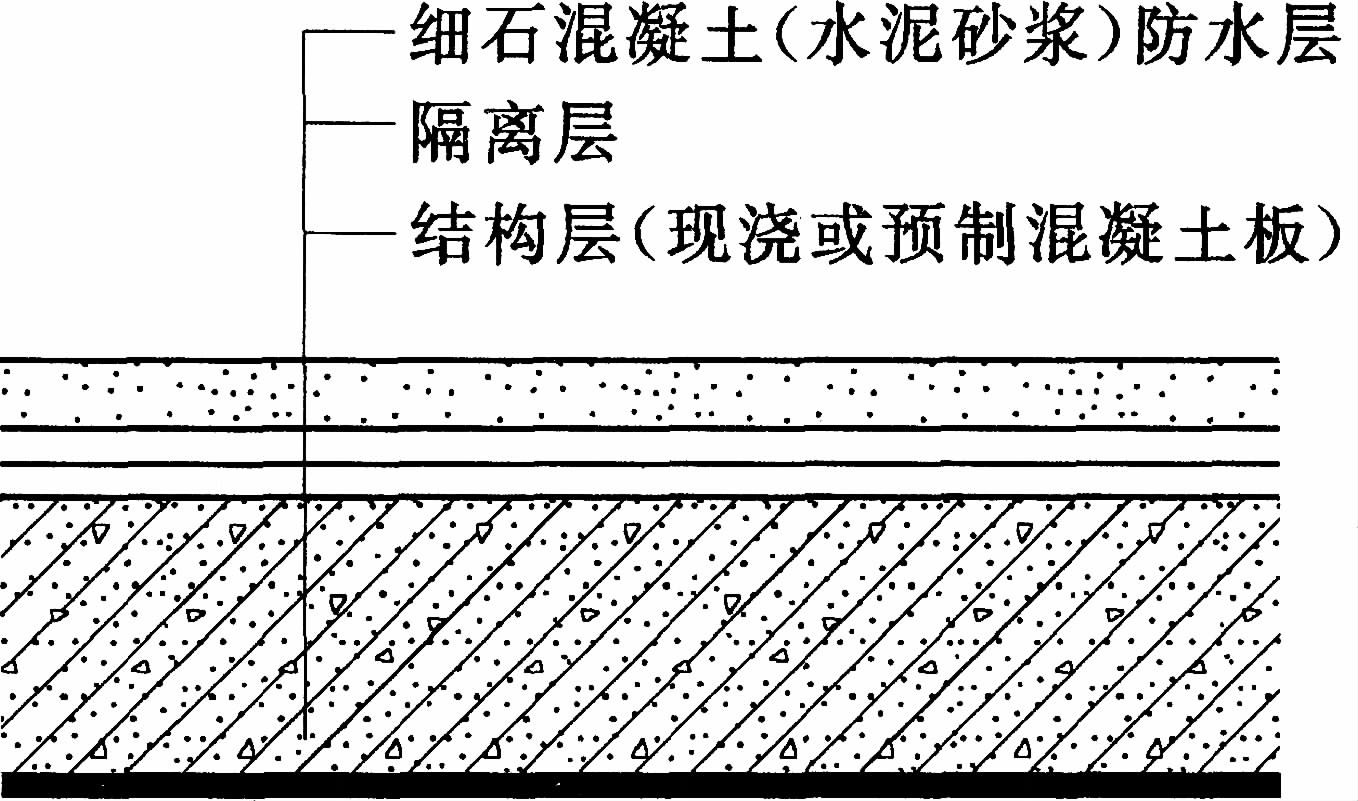

7.3.1 构造要求

分类：细石混凝土和水泥砂浆

7.3.2 刚性防水层施工要求

1.细石混凝土防水施工

2.水泥砂浆防水施工

7.4 屋面保温工程施工

7.4.1 普通保温工程

7.4.1.1 保温材料及要求——保温隔热

1.材料分类

2.材料要求

7.4.1.2 操作工艺

工艺流程：基层清理—弹线找坡—管根固定—隔气层施工—保温层铺设—抹找平层。

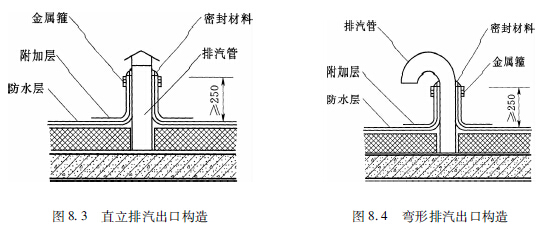

7.4.1.3 排汽屋面

7.4.2 倒置保温工程

倒置式屋面——把原屋面“防水层在上，保温层在下”的构造设置倒置过来。

7.4.2.1 材料

保温材料——高热绝缘系数、低吸水率

7.4.2.2 施工工艺

1.工艺流程

工艺流程：基层清理检查、工具准备、材料检验—节点增强处理—防水层施工、检验—保温层铺设、检验—现场清理—保护层施工—施工

2.防水层施工

3.保温层施工——干铺或用专用粘结剂粘贴

4.面层施工

7.5 地下防水工程施工

7.5.1 地下工程刚性防水

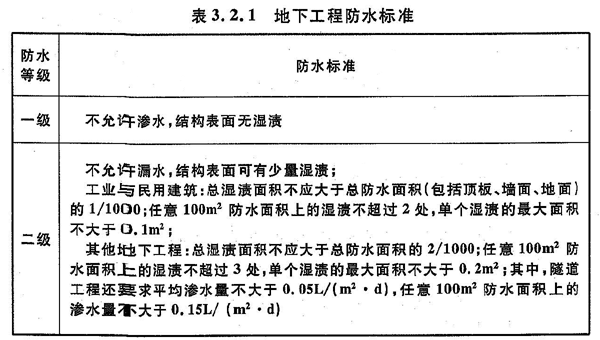

7.5.1.1 地下工程防水方案与防水等级

7.5.1.2 刚性防水材料

1.水泥

 普通硅酸盐水泥、硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥

2.外加剂——密实性和抗渗性

引气剂、减水剂、三乙醇胺早强剂、氯化铁防水剂、U型混凝土膨胀剂

3.其他材料

配筋：配置直径为4-6mm，间距100-200mm的双向钢筋网片

聚丙烯抗裂纤维：抵抗混凝土的收缩应力

7.5.1.3 防水混凝土工程施工

防水混凝土是在普通混凝土的基础上，通过调整配合比，掺外加剂配置而成，其抗渗等级大于S6.

防水混凝土适用范围： 一般工业与民用建筑物的地下室、地下水泵房、水池、水塔、大型设备基础、沉箱、地下连续墙等防水建筑。不适用于裂缝开展宽度大于0.2mm，遭受剧烈振动或冲击的结构。

7.5.1.4 水泥砂浆防水层的施工

水泥砂浆防水层分为多层刚性防水层和刚性外加剂防水层。

7.5.2地下工程柔性防水

7.5.2.1 柔性防水材料

1.防水卷材：沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水材料。

2.防水涂料：沥青防水涂料、高聚物改性沥青防水涂料、合成高分子防水涂料。

3.接缝密封材料：改性沥青接缝材料、合成高分子接缝材料。

7.5.2.2 卷材防水施工

外防水——把卷材防水层设置在建筑结构的外侧迎水面上。

铺设位置：结构主体底板垫层至墙体顶端的基面上，在外围形成封闭的防水层。

搭接长度：高聚物改性沥青防水卷材为150mm，合成高分子防水材料为100mm。

7.5.2.3 涂膜防水施工

1.涂膜施工工艺

2.涂膜防水层施工

7.5.2.5 结构细部构造防水施工

1.施工缝

墙体上最低水平施工缝距底板面应不少于300mm。

2.变形缝

7.5.3地下防水工程堵漏处理

7.5.3.1 堵漏技术

处理原则：大漏变小漏，片漏变孔漏、线漏变点漏，使漏水部位汇集于一点或数点，最后堵塞的方法。

处理办法：用促凝剂和水泥拌制而成的快凝水泥胶浆进行快速堵漏或大面积修补。或采用膨胀水泥作为防水修补材料。

7.6 卫生间防水工程施工

7.6.1卫生间防水施工的前提条件

1.总要求

（1）以排为主，以防为辅

（2）防水层须做在楼地面面层下面

（3）卫生间地面标高应低于门外地面标高

2.排水坡面要求

（1）1：3水泥砂浆找坡层，坡度1：50

（2）地漏处排水坡度以地漏边缘向外50mm，排水坡度为3:100~5：100

7.6.2 防水层施工

工艺流程

   清理基层表面——细部处理——配制底胶——涂刷底胶——第一遍涂膜————第二遍涂膜——第三遍涂膜——防水层一次试水——保护层饰面层施工——防水层二次试水——防水层验收

项目总结

本项目主要介绍地下防水工工程、屋面防水工程和卫生间防水工程施工。从事建筑工程工作的技术人员、管理人员应具备防水工程的基本知识和掌握有关技术名词、概念。重点介绍了地下防水工程结构自防水、卷材防水几种常见施工方法和施工操作要点，以及注意事项。
