电子课件

学习目标

1.了解预应力混凝土和预应力筋的分类；

2.了解预应力夹具和锚具的使用。

3.了解先张法施工的概念，熟悉施工设备与机具、施工方法和技术要求；

4.了解后张法施工的概念、施工设备与机具的性能及选用；

工作任务

任务一：按照规范完成先张法预应力混凝土梁施工；

任务二：按照规范完成后张法预应力混凝土梁施工。

任务实施

通过任务教学法组织实施

1.每人一台电脑，接受任务，熟悉工程图纸；

2.每个任务按照“识读图纸→学习规范→模拟施工操作→检查答疑”四步法来组织教学；

3.实施过程中体现以学生为主，教师适当讲解，并进行引导、监督、评估

任务操作过程：

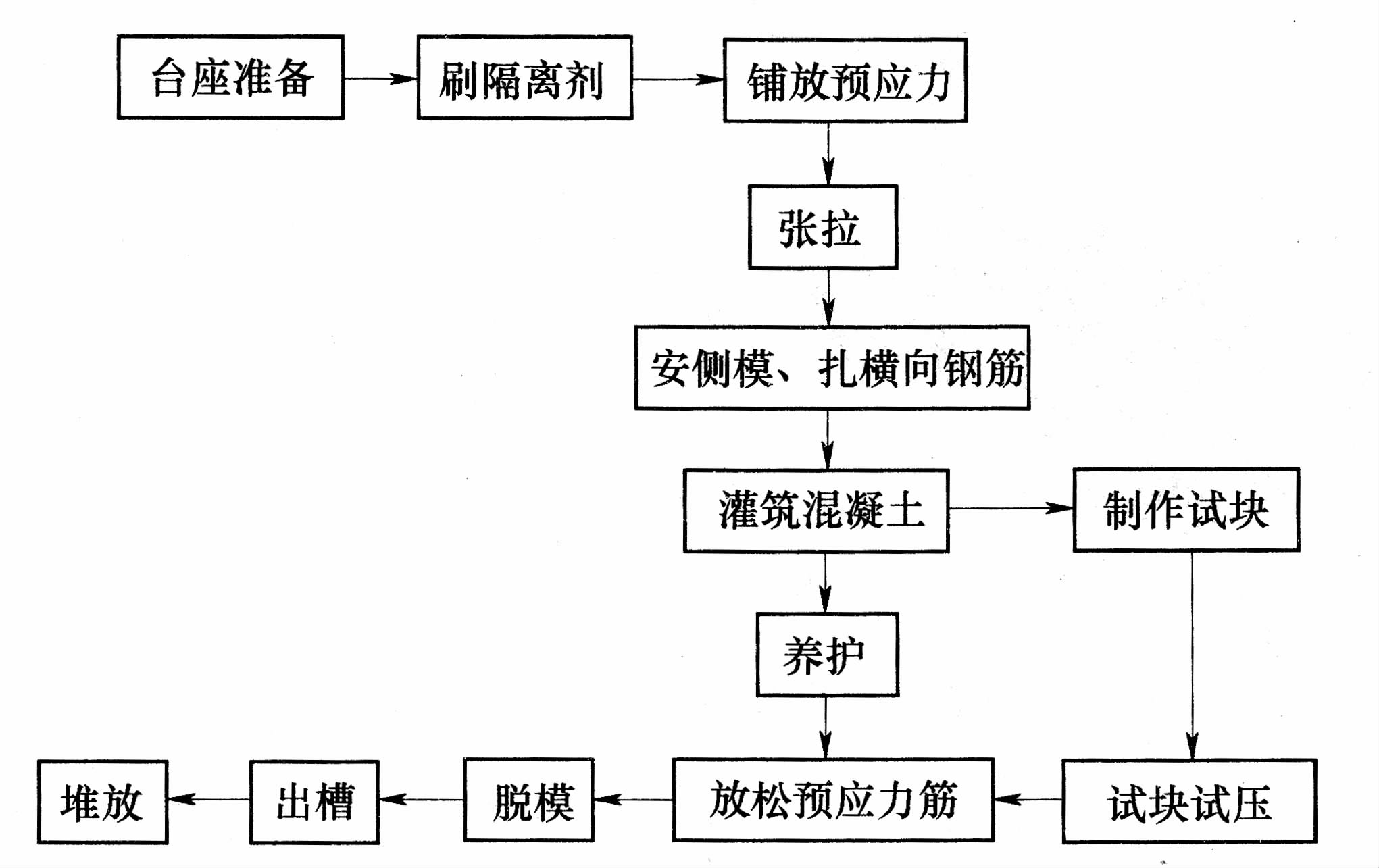

1. 先张法施工工艺流程：台座准备→铺放预应力筋→张拉→安侧模绑扎横向筋→浇筑混凝土及养护→放松预应力筋；

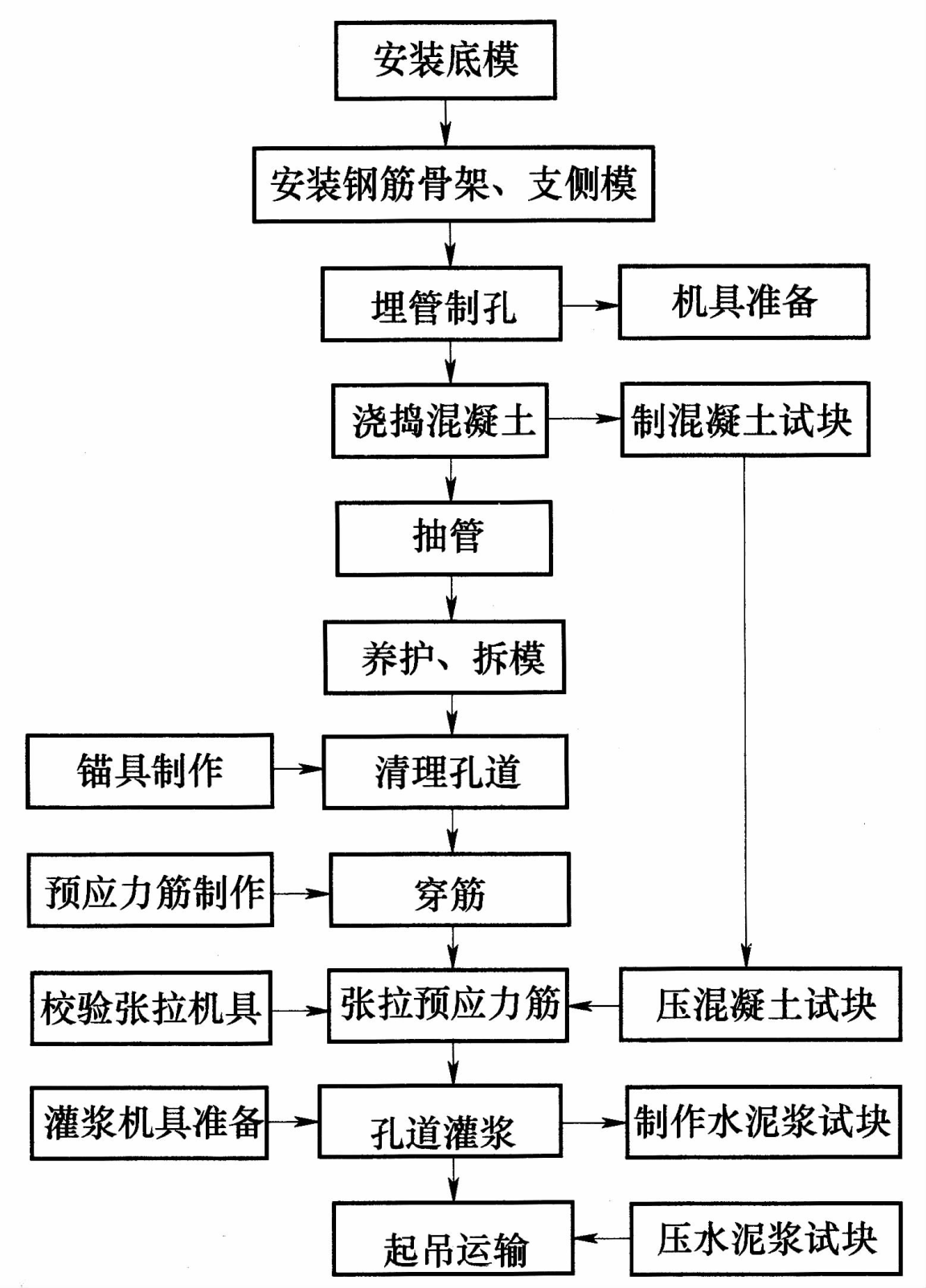

2. 后张法施工工艺流程：孔道预留→浇筑混凝土→抽芯管→构件拆模及养护→穿入预应力筋→施加预应力→孔道灌浆及养护。

知识内容

1.先张法施工

2.后张法施工

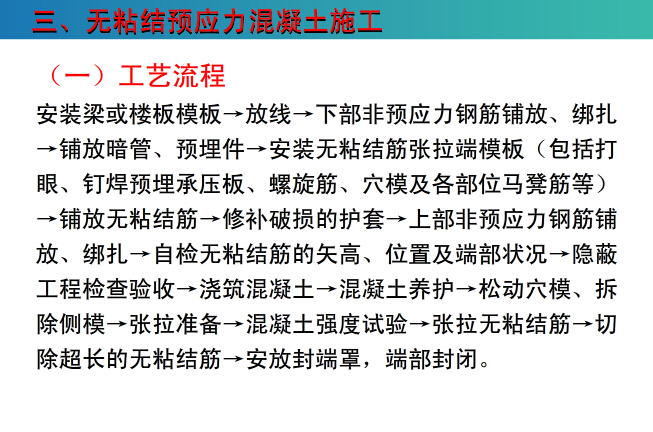

3.无粘结预应力混凝土施工

预应力混凝土工程

一、预应力混凝土的概述

预应力混凝土是在外荷载作用于构件之前，利用钢筋张拉后的弹性回缩，对构件受拉区的混凝土预先施加压力，产生预压应力，当构件在荷载作用下产生拉应力时，首先抵消预应力，然后随着荷载不断增加，受拉区混凝土才受拉开裂，从而延迟了构件裂缝的出现和限制了裂缝的开展，提高了构件的抗裂度和刚度。

二、预应力混凝土的特点

1、构件截面小、自重轻、质量好、材料省(可节约钢材40%～50%、混凝土20%～40%)，在跨度较大的结构中，其综合经济效益较好，并能扩大预制装配化程度。

2、预应力混凝土的施工，需要专门的机械设备，工艺比较复杂，操作要求较高。

3、一般要求混凝土的强度等级不低于C30。

三、预应力钢筋的种类

1、 热处理钢筋

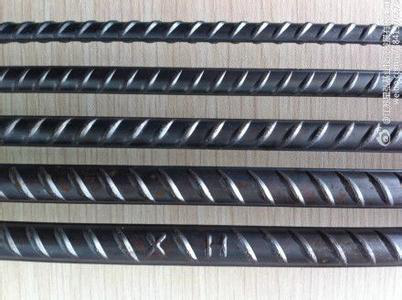

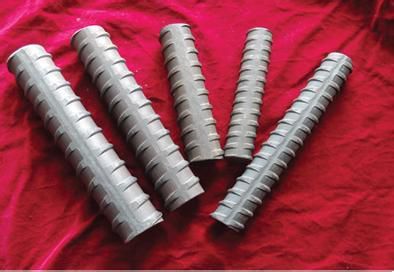

2、 精轧螺纹钢筋

3、钢丝：冷拔低碳钢丝和高强钢丝

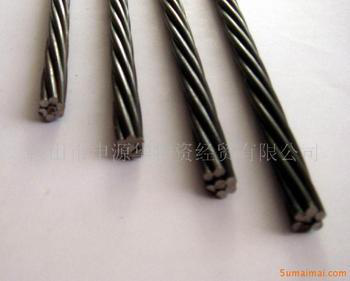

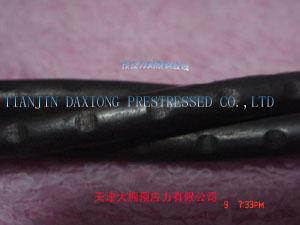

4、钢绞线

5.1 先张法施工

1、什么是先张法？

在浇筑混凝土之前，先张拉预应力钢筋，并将预应力筋临时固定在台座或钢模上，待混凝土达到一定强度(一般不低于混凝土设计强度标准值的75%)，混凝土与预应力筋具有一定的粘结力时，放松预应力筋，使混凝土在预应力的反弹力作用下，使构件受拉区的混凝土承受预压应力。

5.1.1 先张法施工设备

5.1.1.1 张拉台座

分类：墩式台座和槽式台座。

5.1.1.2 夹具

夹具——张拉夹具和锚固夹具

1.夹具的要求

2.锚固夹具：将预应力筋固定在台座横梁上

3.张拉夹具：将预应力筋与张拉机械连接起来进行预应力张拉的工具。

5.1.1.3 张拉设备

成组张拉——油压千斤顶

单根张拉——电动螺杆张拉机、小型电动卷扬机

5.1.2 先张法的施工工艺

1.预应力筋的铺设与张拉

2.混凝土的浇筑与养护

3.预应力筋的放张

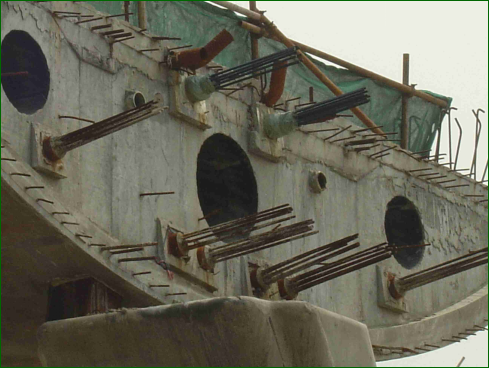

5.2 后张法施工

1、后张法

先制作留有孔道的混凝土构件，混凝土达到设计规定强度后，穿筋，借助锚具把预应力筋锚固在构件端部，并用张拉机具张拉钢筋至设计规定应力值，最后孔道灌浆，张拉力由锚具传给混凝土构件，并使之产生预应力。

5.2.1 后张法的施工设备

5.2.1.1 对锚具的要求

锚固可靠、使用方便、有足够的强度、刚度

分类：Ⅰ类和Ⅱ 类

5.2.1.2 锚具的种类

螺杆锚具、夹片锚具、锥销式锚具、墩头锚具、握裹式锚具

5.2.3 后张法施工工艺

5.2.3.1孔道留设

1）目的

2）孔道留设的基本要求

5.2.3.2 预应力筋的张拉

1）张拉条件

2）张拉控制应力

5.2.3.3 孔道灌浆与封锚

1）目的

2）基本要求

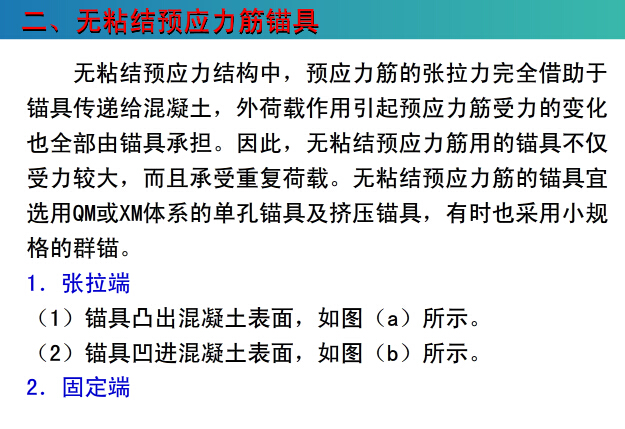

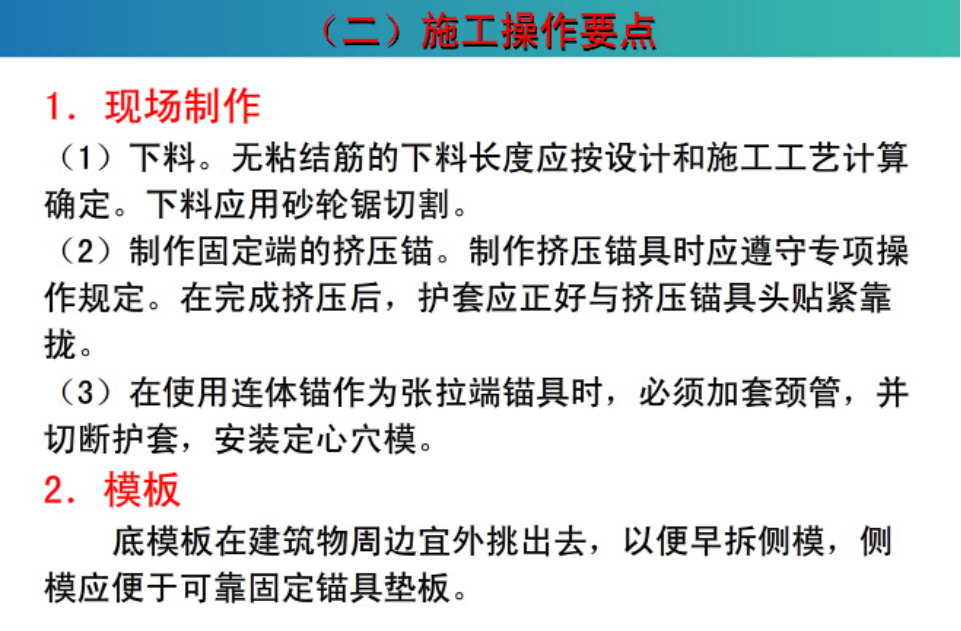

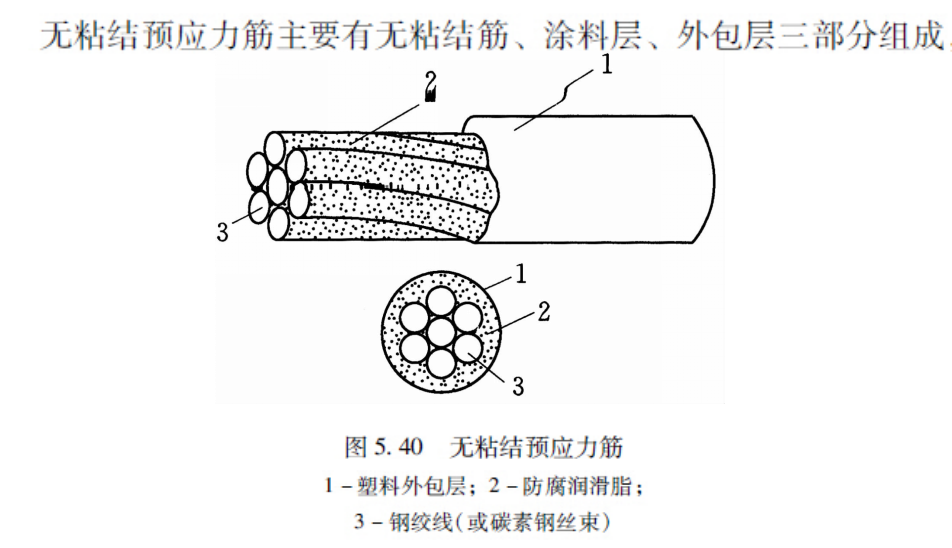

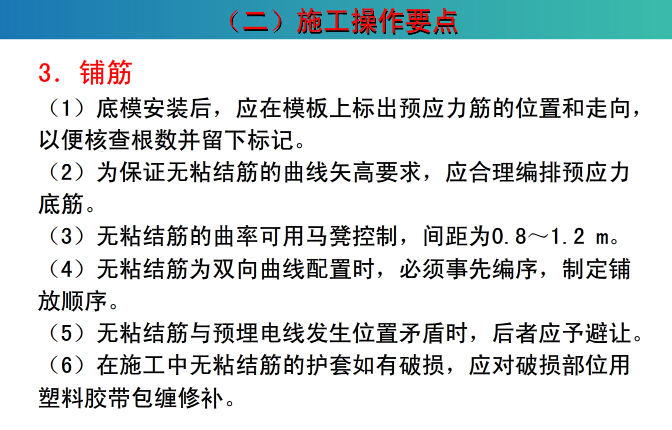

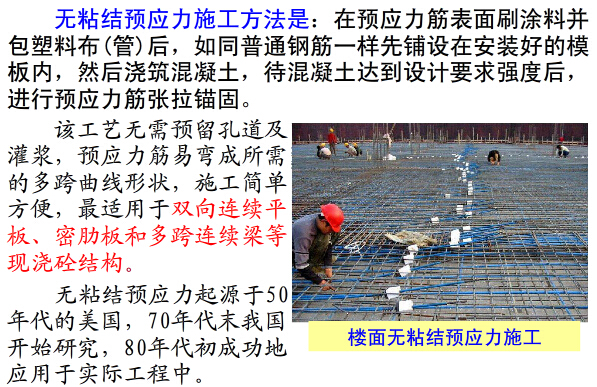

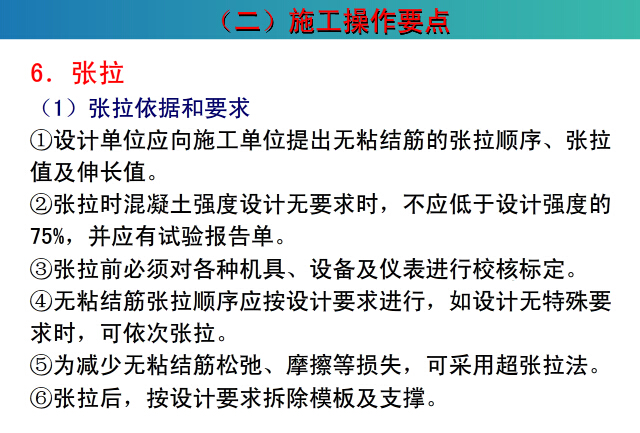

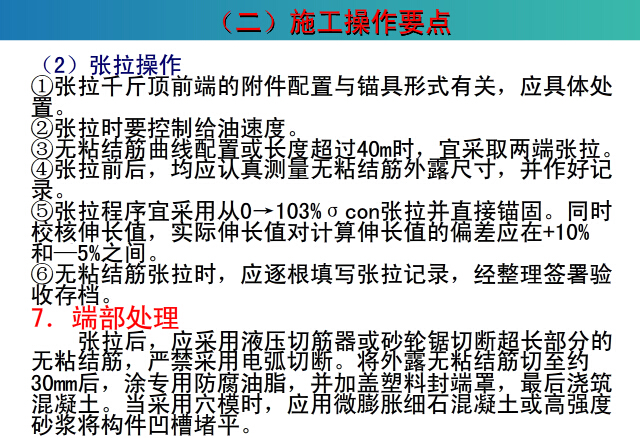

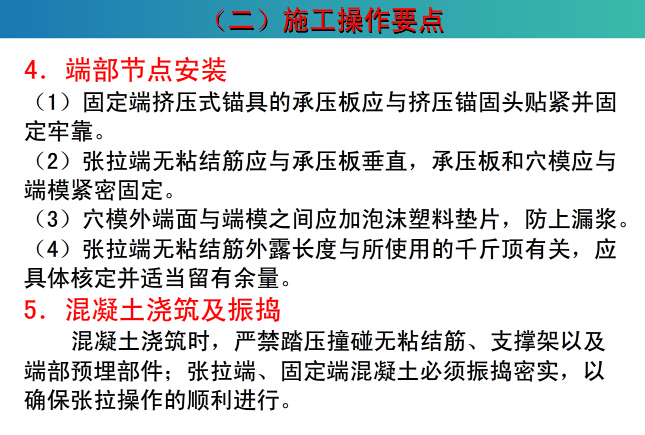

5.3 无粘结预应力混凝土施工

项目总结

通过本项目的学习，使学生掌握预应力混凝土的概念，两种施加预应力的方法（先张法、后张法）的施工，以及影响预应力损失的原因、减小预应力损失的措施。了解常见的几种预应力施工技术在实际工程中的的具体运用。
