电子课件

学习目标

了解脚手架的种类及其构造和技术要求，掌握脚手架的作用、要求和数量计算以及搭建及安全技术要求。

了解块材和砂浆的材料性能；

掌握砖墙砌体施工要求和混凝土中小型砌块施工要求；

工作任务

工程背景：本工程为新建的教学综合楼，墙砌体与结构主体拉结，砌筑墙体采用MU15烧结页岩标准砖，M10水泥砂浆砌筑。

  ★ 任务一：按照施工图砌筑填充墙。

工程背景：本工程为一平房，砖混结构，砂浆采用水泥砂浆，砖采用粉煤灰砖。

  ★ 任务二：按照规范要求砌筑平房承重墙。

任务实施

通过任务教学法组织实施

1.每人一台电脑，接受任务，熟悉工程图纸；

2.每个任务按照“识读图纸→学习规范→模拟施工操作→检查答疑”四步法来组织教学；

3.实施过程中体现以学生为主，教师适当讲解，并进行引导、监督、评估

任务操作过程

1. 填充墙施工工艺流程：放样弹线→拉结筋植筋→砖墙砌筑→勾缝与清理→梁底斜砌砖；

2. 承重墙施工工艺流程：测量放样→立皮数杆→砌筑→勾缝与清理。

知识内容

1.脚手架

2.垂直运输机械

3.砂浆的制备和运输

4.砌体施工

3.1   脚手架

3.1.1 脚手架的作用和种类

脚手架：砌筑过程中堆放材料和进行操作不可缺少的临时设施。

★①由架子工搭设；

★②宽度一般为1.5~2.0m；

★③砌筑用脚手架每步架高1.2~1.4m，装饰用每步架高1.6~1.8 m ；

★④便于装拆、搬运，并能多次周转使用；

★⑤具有足够的强度、刚度和稳定性。

1.脚手架分类

★按支承部位和支承方式划分：落地式、悬挑式、附墙悬挂式、悬吊、附着升降、水平移动脚手架；

★按材料分：木脚手架、竹脚手架、金属脚手架；

★按结构形式分：多立杆式、碗扣式、门式、方塔式、附着式升降、悬吊式；

★按用途分：砌筑用脚手架、装修用脚手架、混凝土工程用脚手架；

★按搭设位置分：外脚手架、里脚手架；

★按设置形式分：单排、双排、多排、满堂、特形脚手架。

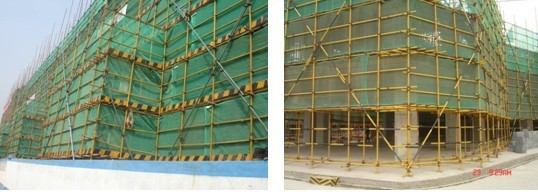

落地式

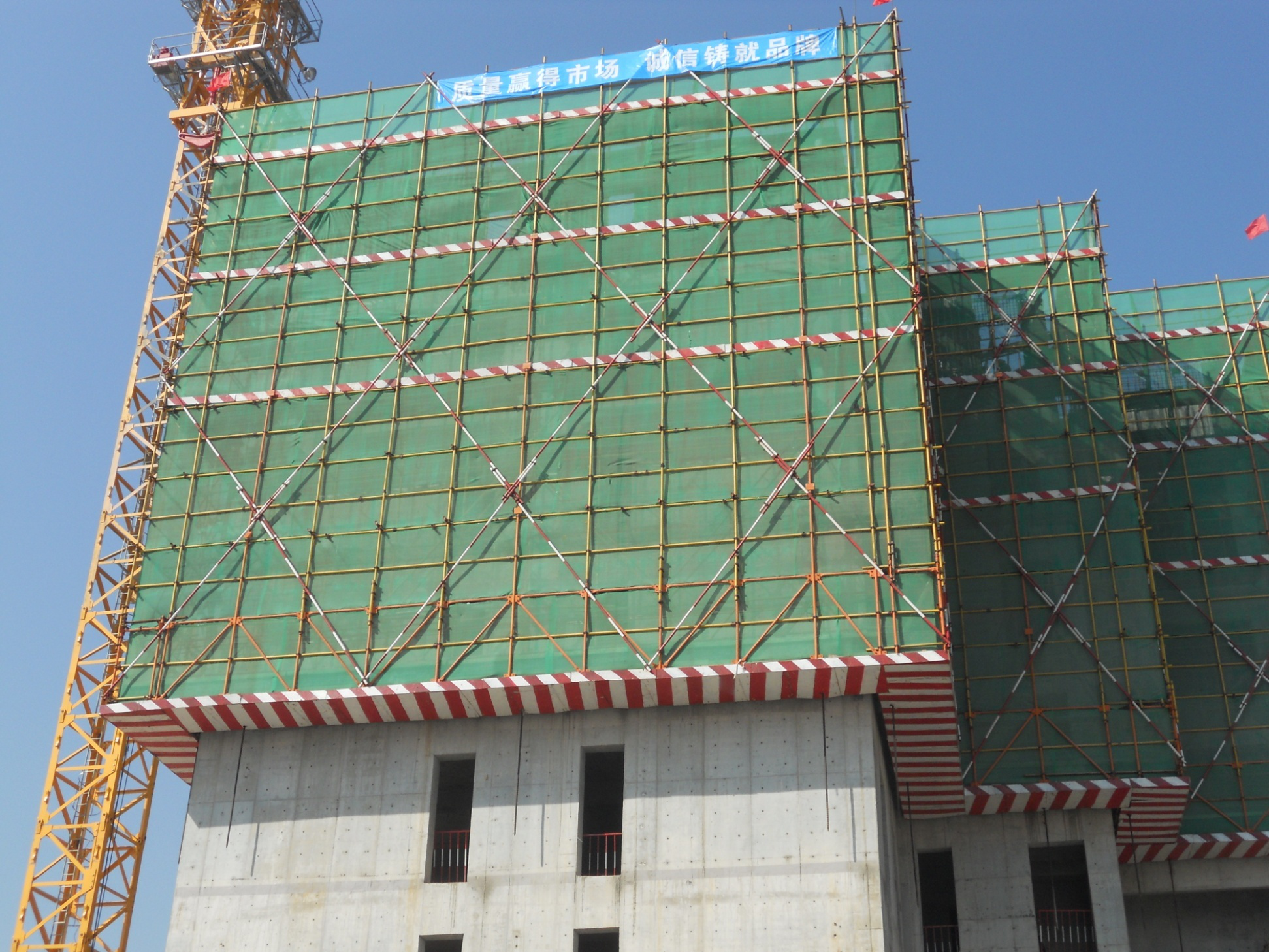

悬挑式

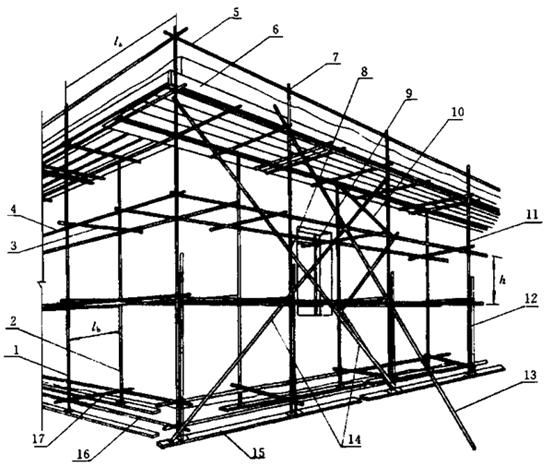

3.1.2 扣件式钢管脚手架

扣件式钢管脚手架——多立杆式外脚手架

特点：杆配件数量少、装卸方便、搭设高度大、坚固耐用、使用方便

组成：立杆、大横杆、小横杆、斜撑、脚手板

3.1.2.1 构造要求

1.钢管

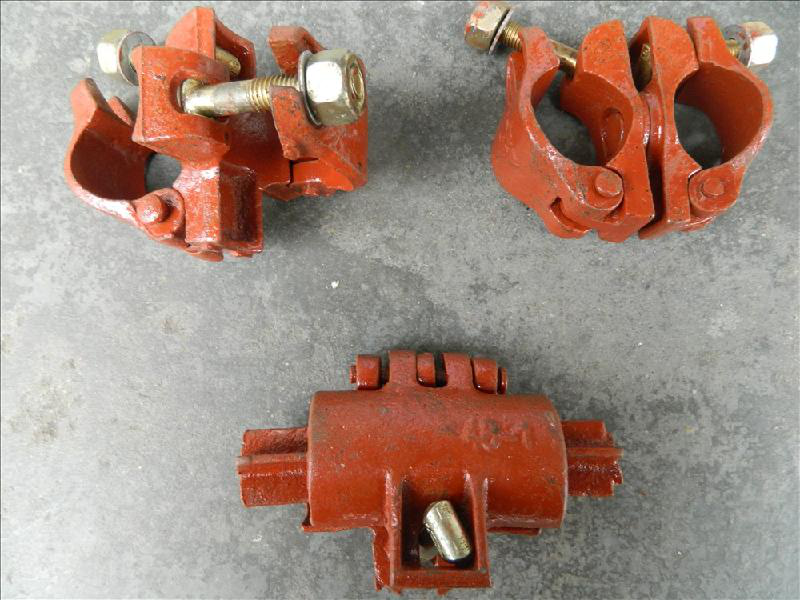

2.扣件

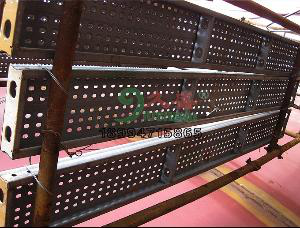

3.脚手板

4.连墙件

连墙件：将立杆与主体结构连接在一起，可用钢管、型钢等。

5.底座

3.1.2.2 扣件式钢管脚手架的搭设要求

搭设顺序

立杆中大横杆步距和小横杆间距要求

拆除

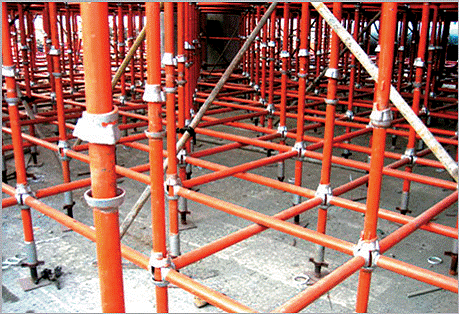

3.1.3 碗扣式钢管脚手架

1.基本构造

（1）碗扣接头

（2）杆配件

2.碗扣式钢管脚手架的搭设要求

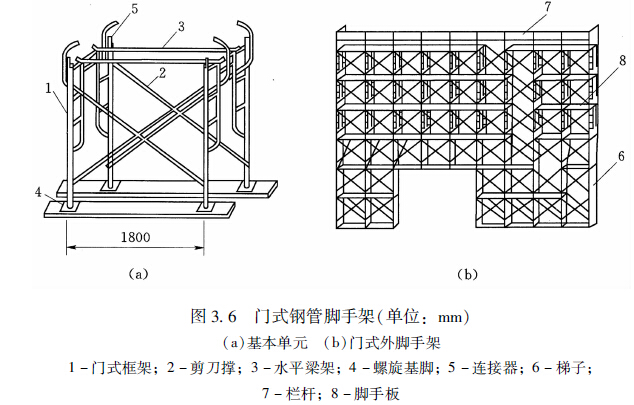

3.1.4 门式钢管脚手架

门式钢管脚手架是一种受力性能好，承载力高，施工装拆方便，安全可靠的脚手架，是当今国际上应用最普遍的脚手架之一。它不仅可作为外脚手架，也可作为移动式里脚手架或满堂脚手架，还可用于搭设垂直运输的井字架。

1.构造要求

2.搭设与拆除

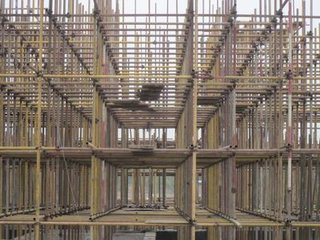

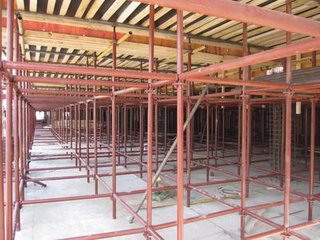

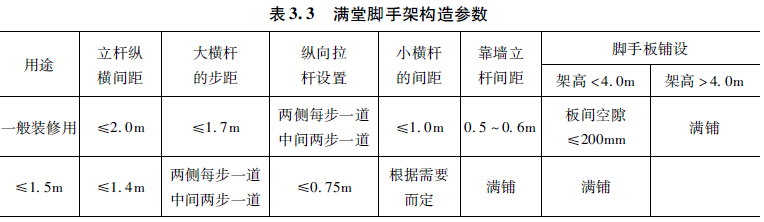

3.1.5 满堂脚手架

3.1.6升降式脚手架

升降式脚手架：简称爬架，沿结构外表面满搭的脚手架。

适用范围：高层框架、剪力墙和筒体结构。

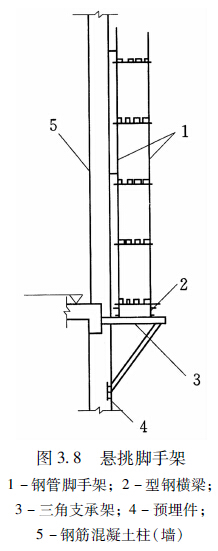

3.1.7 悬挑脚手架

悬挑脚手架：简称挑架，搭设在建筑物外边缘向外伸出的悬挑结构上。

支撑结构形式分类：用型钢焊接制作的三角桁架下撑式结构、用钢丝绳斜拉住水平型钢挑梁的斜拉式结构。

适用范围：高层施工。

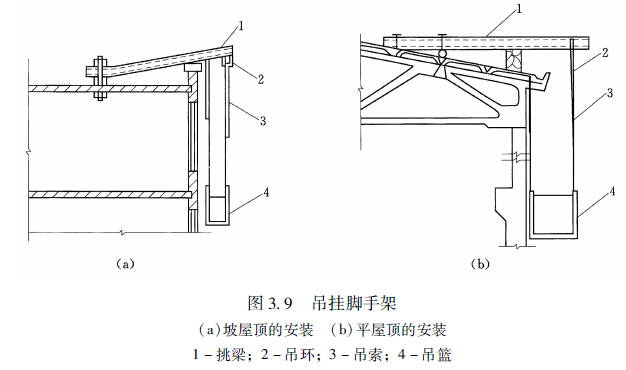

3.1.8 外挂脚手架

外挂脚手架：随主体结构逐层向上施工，用塔吊吊升，悬挂在结构上。

适用范围：高层框架和剪力墙结构施工。

3.1.9 里脚手架

1.折叠式

2.支柱式

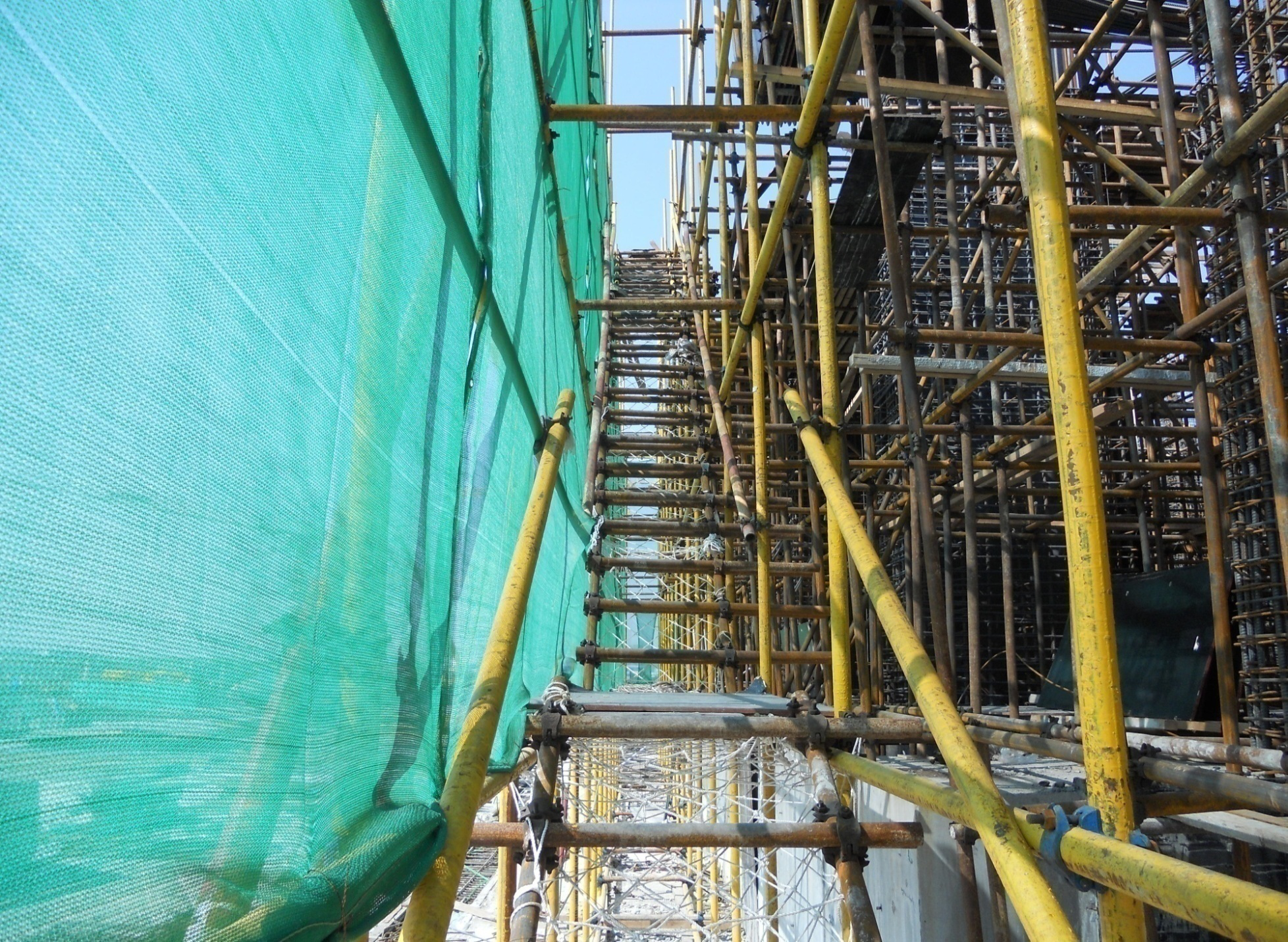

3.1.10安全网搭设

建筑外墙砌筑高度超过4m或进行立体交叉作业时，必须在脚手架外侧假设安全网，以保证施工安全。

安全网规格一般为宽3m、长6m，网眼边长50mm左右，用直径9mm的麻绳、棕绳或尼龙绳编织而成，能承受不小于1.6kN的冲击荷载。

3.2 垂直运输机械

垂直运输设施-担负垂直输送材料和施工人员上下的机械和设施。

常用的垂直运输设施：塔吊、井字架、龙门架、建筑施工电梯

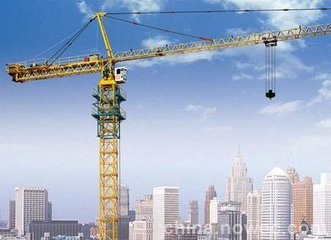

3.2.1 塔吊

塔吊-重要的吊装设备，重要的垂直运输设备，具有提升、回转、水平移动等功能。

3.2.2 井字架

井字架特点：稳定性好、运输量大，可以搭设较大的高度。

3.2.3 龙门架

龙门架：由两根三角形或矩形截面的立柱及天轮梁构成的门式架。

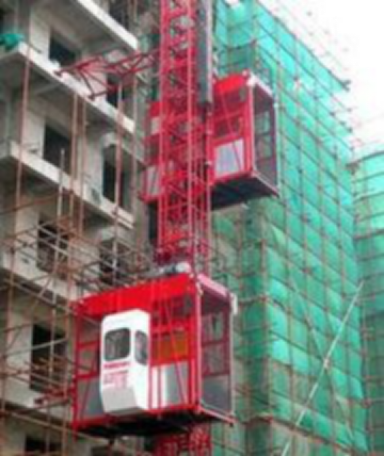

3.2.4  建筑施工电梯

在高层建筑施工中常采用人货两用的建筑施工电梯，它的吊笼装在井架外侧，沿齿条式轨道升降，附着在外墙或其他建筑物结构上。

3.3 砂浆的制备和运输

种类：水泥砂浆、混合砂浆、石灰砂浆

水泥砂浆：水泥和砂；较高的强度和耐久性，和易性差。适用于潮湿环境和强度要求较高的砌体。

混合砂浆：水泥砂浆中掺入一定数量的掺加料，如石灰膏或粘土膏；具有一定强度和耐久性，且和易性和保水性能好。适用于地面以上强度要求较高的砌体中，不适用基础。

石灰砂浆：强度低且耐久性能差。适用于简易或临时建筑。

3.3.1 砂浆的制备

3.3.1.1 材料要求

1.水泥：水泥进场使用前，应分批对其强度和安定性进行复验。

2.砂：宜用中砂，并应过筛。砂中不得含有草根等杂物。

3.水——饮用水

4.掺加料——石灰膏、黏土膏、电石膏、粉煤灰、石膏改善和易性、节约水泥用量；

5.外加剂——引气剂、早强剂、缓凝剂、防冻剂

3.3.1.2 砂浆的制备

3.3.1.3 砂浆的强度及质量检验

3.3.3 砂浆的运输

砂浆应随拌随用，水泥砂浆和混合砂浆应分别在3h和4h内用完；当施工期间最高气温超过30℃时，应分别在搅拌后2h和3h内用完。

垂直运输机械：塔式起重机、井架、龙门架、施工电梯；

水平运输机械：塔式起重机、双轮手推车、机动翻斗车。

3.4 砌体施工

砌体材料-由块体和砂浆砌筑而成的作为建筑物主要受力构件的结构，是砖砌体、砌块砌体和石砌体结构的统称。

1.砖

2.砌筑砌块

3.砌筑石材

3.4.2砖砌体施工

3.4.2.1 砖墙的组砌形式

3.4.2.2 砌筑工艺：抄平——放线——摆砖样——立皮数杆——盘角和挂准线——砌砖——勾缝、清理

3.4.3 混凝土小砌块砌体施工

1.普通混凝土小型空心砌块

2.轻骨料混凝土小型空心砌块

4.小型砌块施工

3.4.4  加气混凝土砌块

加气混凝土砌块——以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅拌成型、蒸压养护而成的实心砌块。

强度等级：A1、 A2、 A2.5、 A3.5、 A5、 A7.5、 A10

3.4.5  粉煤灰砌块

粉煤灰砌块——以粉煤灰、石灰、石膏和轻集料为原料，通过水搅拌、振动成型、蒸气养护而成的密实砌块。

主要规格：880mm×380mm×240mm ，880mm×430mm×240mm

强度等级：MU10、MU3

项目总结

本项目主要介绍了砌体工程材料、砌体施工的工艺，砌筑用脚手架工程的施工以及建筑工程中通用机械和设施的应用。脚手架工程介绍了脚手架的分类和搭设的基本要求。建筑工程中通用机械和设施的应用对垂直运输机械、安全设施、临时设施进行了全面叙述。砌体材料主要介绍了砌体材料的分类，主要包括块材和砂浆两方面。砌体施工工艺部分主要介绍了砖墙、砌块砌体和石材砌体施工的施工工艺。
