1.前期准备：请同学们查阅《普通混凝土用砂、石质量及检验方法标准》（JGJ52），并借助目录，找到石子堆积密度检测方法。然后，以小组为单位，搜索并优选相关检测视频，提前做好检测步骤与视频截屏一一对应的“图文作业”，以确保本组自主实验顺利进行。同时，请将视频链接及截屏上传到学习平台。

摘录：《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）：

7.6.1本方法适用于测定碎石或卵石的堆积密度、紧密密度及空隙率。

7.6.2堆积密度和紧密密度试验应采用下列仪器设备∶

1 秤——称量 100kg，感量 100g;

2 容量简——金属制，其规格见表7.6.2;

3 平头铁锹;

4 烘箱——温度控制范围为（105±5）℃。

表7.6.2 容量筒的规格要求

碎石或卵石的最大公称粒径（mm）	容量筒容积（L）	容量筒规格（mm）		同比厚度（mm）
		内径	净高
10.0,16.0,20.0,25	10	208	294	2
31.5,40.0	20	294	294	3
63.0,80.0	30	360	294	4

    注：测定紧密密度时，对最大工程粒径为31.5mm，40.0mm的骨料，可采用10L的容量筒，对最大公称粒径为63.0mm、80mm的骨料，可采用20L容量筒。

7.6.3试样的制备应符合下列要求∶按表5.1.3-1的规定称取试样，放入浅盘，在（105士5）℃的烘箱中烘干，也可摊在清洁的地面上风干，拌匀后分成两份备用。

7.6.4堆积密度和紧密密度试验应按以下步骤进行∶1 堆积密度，取试样一份，置于平整干净的地板（或铁板）上，用平头铁锹铲起试样，使石子自由落入容量筒内。此时，从铁锹的齐口至容量筒上口的距离应保持为 50mm 左右。装满容量筒除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷部分，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量简总质量（m2）。2 紧密密度; 取试样一份，分三层装入容量筒。装完一层后，在筒底垫放一根直径为 25mm的钢筋，将简按住并左右交替颠击地面各25下，然后装入第二层。第二层装满后，用同样方法颠实（但简底所垫钢筋的方向应与第一层放置方向垂直），然后再装人第三层，如法颠实。待三层试样装填完毕后，加料直到试样超出容量筒筒口，用钢筋沿简口边缘滚转，刮下高出筒口的颗粒，用合适的颗粒填平凹处，使表面稍凸起部分和凹陷部分的体积大致相等。称取试样和容量筒总质量（m2）。

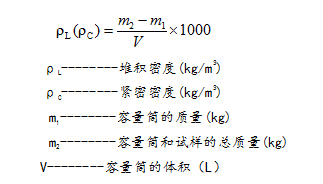

7.6.5试验结果计算应符合下列规定∶堆积密度（ρL）或紧密密度（ρC）按下式计算，精确至 10kg/m²;以两次试验结果的算术平均值作为测定值。

2.数据处理

（1）堆积密度检测

                            表1.2-2数据记录及处理

松散 堆积密度	容量筒质量（g）	容量筒体积（L）	筒+试样（g）	堆积密度（kg/m3）	平均值（kg/m3）

（2）紧密堆积密度检测

表1.2-3数据记录及处理

紧密 堆积密度	容量筒质量（g）	容量筒体积（L）	筒+试样（g）	堆积密度（kg/m3）	平均值（kg/m3）



知识小链接：

1.注意事项

    石子试验前要烘干；紧密密度试验在筒底垫放的钢筋直径为25mm；分三层装入容量筒，每次左右交替颠击地面各25下，共50下；筒底所垫钢筋的方向应与前一次放置方向垂直。

2.两者区别

松散堆积密度包括颗粒内外孔及颗粒间空隙的松散颗粒堆积体的平均密度,用处于自然堆积状态的未经振实的颗粒物料的总质量除以堆积物料的总体积求得。

紧密堆积密度即颗粒内外孔及颗粒间空隙的紧密颗粒堆积体的平均密度,用处于堆积状态的已经振实的颗粒物料的总质量除以堆积物料的总体积求得。松散堆积密度是石子在松散状态下的质量表征，主要用于混凝土施工配合比设计时，计算松散状态下石子的质量和体积。而紧密堆积密度主要表征石子应用于混凝土中，对于混凝土密实度的贡献，对于评定混凝土的强度以及耐久性有一定的参考意义。
