石子针片状含量：顾名思义，石子的针片状含量就是指“针状（细长型）”、“片状（扁平型）”形态的石子的含量。
1.查标准，上网检索操作视频。
请同学们查阅《普通混凝土用砂、石质量及检验方法标准》（JGJ52），并借助目录，找到石子针片状含量的检测方法。然后，以小组为单位，搜索并优选相关检测视频，提前做好检测步骤与视频截屏一一对应的“图文作业”，并上传学习平台，以确保本组自主实验顺利进行。
知识小链接：
摘录《普通混凝土用砂、石质量及检验方法标准》（JGJ52）：
7.9.1本方法适用于测定碎石或卵石的针片状含量。
7.9.2针状和片状颗粒的总含量试验应采用下列仪器设备：

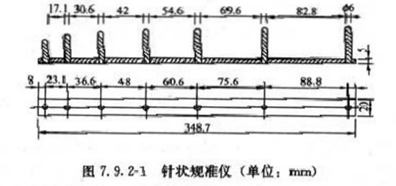

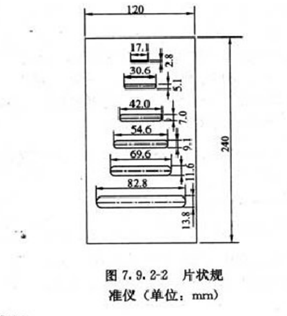

1.针状规准仪（见图7.9.2-1）和片状规准仪（见图7.9.2-1），或游标卡尺；
2.天平和秤——天平的称量2kg，感量2g；秤的称量20kg，感量20g；
3.试验筛——筛孔公称直径分别为5.0mm、10.0mm、20.0mm、25.0mm、31.5mm、40.0mm、63.0mm和80.0mm的方孔筛各一只，根据需要选用；
4 卡尺。
7.9.3试样制备应符合下列规定：
将样品在室内风干至表面干燥，并缩分至表7.9.3-1规定的量，称量（m0），然后筛分成表7.9.3-2所规定的粒级备用。
表7.9.3-1针状和片状颗粒的总含量试验所需的试样最少质量
| 最大公称粒径（mm） | 10.0 | 16.0 | 20.0 | 25.0 | 31.5 | ≥40.0 |
| 试样最少质量（kg） | 0.3 | 1 | 2 | 3 | 5 | 10 |
表7.9.3-2 针状和片状颗粒的总含量试验的粒级划分及其相应的规准仪孔宽或间距
| 公称粒级（mm） | 5.0~10.0 | 10.0~16.0 | 16.0~20.0 | 20.0~25.0 | 25.0~31.5 | 31.5~40.0 |
| 片状规准仪上相应的孔宽（mm） | 2.8 | 5.1 | 7.0 | 9.1 | 11.6 | 13.8 |
| 针状规准仪上相对应的间距（mm） | 17.1 | 30.6 | 42.0 | 54.6 | 69.6 | 82.8 |
7.9.4 针状和片状颗粒的总含量试验应按下列步骤进行：
1 按表7.9.3-1所规定的粒级用规准仪对试样进行鉴定，凡颗粒长度大于针状规准仪上相对应的间距的，为针状颗粒。厚度小于片状规准仪上相对应孔宽的，为片状颗粒。
2 公称粒径大于40mm的可用卡尺鉴定其针片状颗粒，卡尺卡口的设定宽度应符合表7.9.3-4的规定。
表7.9.3-4 公称粒径大于40mm用卡尺卡口的设定宽度
| 公称粒级的卡口宽度（mm） | 40.0~63.0 | 63.0~80.0 |
| 片状颗粒的卡口宽度(mm) | 18.1 | 27.6 |
| 针状颗粒的卡口宽度（mm） | 108.6 | 165.6 |
3 称取有各粒级挑出的针状和片状颗粒的总质量（m1）。

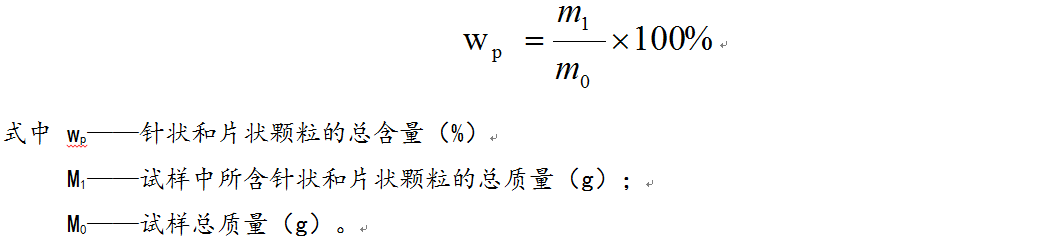

7.9.5碎石或卵石中针状和片状颗粒的总含量wp应按下式计算，精确至1%：
2.自主试验：
请各小组参考检测视频，在老师的引导、帮助下，自行组织、分工协作完成实验。同时，做好数据记录，拍摄本组实验视频，以备老师复查。

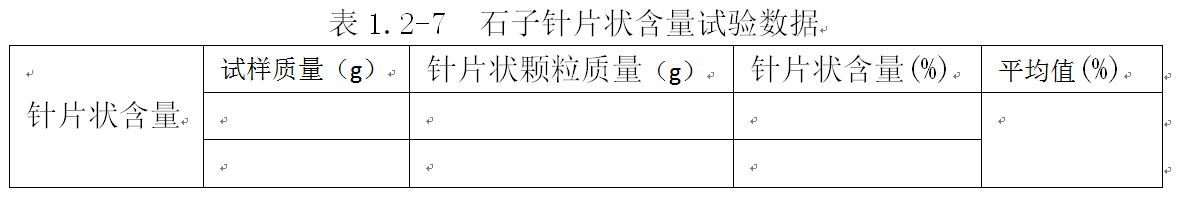

（1）数据记录及数据处理。
知识小链接：
摘录《普通混凝土用砂、石质量及检验方法标准》（JGJ52）：
碎石或卵石中针，片状颗粒含量应符合表3.2.2的规定。
表3.2.2针片状颗粒含量
| 项目 | 指标 | ||
| I类 | II类 | III类 | |
| 针片状颗粒（按质量计）% | ≤5 | ≤15 | ≤25 |
表3.2.3 针，片状颗粒含量
| 混凝土强度等级 | ≥C60 | C55-C30 | ≤C25 |
| 针，片状颗粒含量（按质量计，%） | ≤8 | ≤15 | ≤25 |
单项评定：该批石子针片状含量满足下列哪个混凝土强度等级的要求：
A.≥C60 B. C55～C30 C.≤C25
3.反思探讨：
检测结束后，教师进行点评、归纳、分析，同时引入相关理论知识。对于测定值偏离较大的小组，则引导学生深入探讨，反思误差来源与结果偏差之间的关联，明了标准制订的意义，明白规范操作的重要性。
（1）本组出现过哪些问题？导致什么后果？如何改进？
（2）为什么必须复检石子的针片状含量？石子的针片状含量对混凝土的性能有什么影响吗？
知识小链接：
众所周知，细长和扁平形态的物体，在其尖点处的接触面积较小，在外力一定的情况下，接触点受到的应力就比较大，从而容易破坏。因此对于石子而言，针片状含量高，就意味着由石头组成的混凝土抵抗应力的能力较弱，较容易收到外力的破坏。因此在实际应用中，要选择针片状含量较低的石子。
