4.3 汽车MOST总线系统的部件构成
1.简介
除了使用人们熟悉的CAN总线之外，Audi A8车(2003年款)中首次使用了光学总线系
统。该数据总线系统起源于。面向媒体的系统传送(MOST)合作组织。这是一个由各种汽车制造厂及其供货商和软件公司组成的协会，其目的是要开发出一个标准的高速数据传送系统。术语。面向媒体的系统传送。代表一个以媒体为本的数据传送网络，这意味着与CAN数据总线相反，以地址为本的信息被传送到特定的接收机。这一技术被用在Audi汽车上来传送文娱新闻的系统数据。文娱新闻系统提供如下描述的各种各样现代的信息和娱乐媒介(图 4-13)

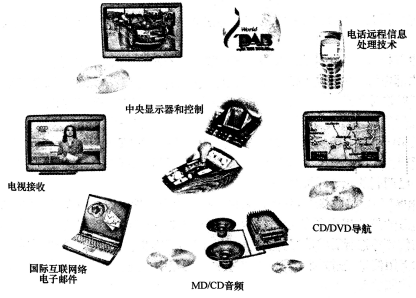

图4-13 Most总线弃官W新闻系统中的应用
光学数据传送是传播复杂的文娱新闻系统的适当手段，因为当前使用的CAN数据总线发送数据的速度不够快，所以不能满足大量数据传送的要求。传送视频和音频信息需要许多Mbit/s(兆比特/秒)的传送率，传送立体声的数字式电视信号需要约为6Mbit/s的传送率，MOST总线允许的传送率可达212Mbit/s.光学MOST总线可以在相关的部件之间以数字的形式交换数据，除了使用较少导线和重量较轻之外，光波传送具有极高的数据传送率，与无线电波相比，光波的波长很短。而且，它们既不产生电磁干扰波，电磁干扰波也不敏感，这些因素使得光波具有很高的数据传送率和高级别的抗干扰性能。
2.控制单元的结构
MOST总线中控制单元的结构如图4-14所示。

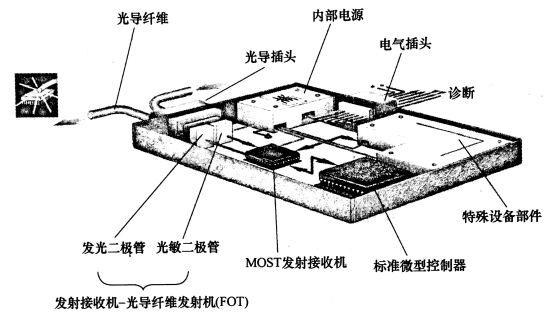

图4-14 MOST总线中控制单元的结构
(1)光导插头通过这个插头，光信号进人控制单元或产生的光信号被传送到下一个使用方。
(2)电气插头这个插头连接电源、环状故障诊断和输人输出信号。
(3)内部电源内部电源系统把通过电气插头供给控制单元的电源分配给各个部件。这一方式可以临时断开供给控制单元中个别部件的电源从而减小闭路电流。
(4)光导纤维发射机(FOT)这由一个光敏二极管和一个发光二极管组成，之后电压信号传送至MOST发射接收机，发光二极管的功能是把MOST发射接收机的电压信号转换成光信号。所产生兆波的波长为650nm(纳米)并且是看得见的红色，数据通过光波调制传送，然后，这一已调制的光导纤维至下一个控制单元。
(5)MOST发射接收机MOST发射接收机由两个部件组成，即发射机和接收机，发射机把要被传送的信息以电压信号的形式传送到FOT(光导纤维发射机)，接收机接受来自FOT的电压信号并把所需的数据传送至控制单元的标准型控制器(中央处理器)。来自其他控制单元的无用信息经过发射接收机但不会被传送至中央处理器，信息以未被改变的形式传送至下一个控制单元。
(6)标准型控制器(CPU)标准型控制器(CPU)是控制单元的中央处理器，它包括个能控制控制单元主要功能的微处理器。
(7)设备专用部件这些部件执行特定控制单元的功能，例如CD驱动器、无线电调谐器。
(8)光敏二极管把光波转换成为电压信号。
(9)光导纤维光导纤维能够把一个控制单元发射机产生的光波传送至另一个控制单
元的接收机。
(10)插头使用专门的光学插头来连接光导纤维与控制单元。
3.MOST总线的环形结构
如图4-15所示，MOST总线系统的显若特点就是它的环形结构。控制单元单方向通过一根光导纤维把数据送至环形结构的下一个控制单元。这个过程一直持续到数据返回至原先传送它们的那个控制单元。MOST总线系统的诊断是借助于数据总线的诊断接口和诊断CAN进行的。

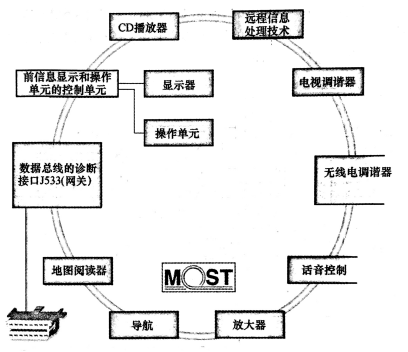

图4-15 MOST总线的环形控制
4.MOST协议的特点
（1）使用光纤作通信媒质，传输速率可达24.8Mbit/s，可支路MPEG1音频/视频信号，或几路MPEG2音频/视频信号(取决于MPEG2的具体实现方式)，除了这些同步源数据外，MOST还为控制、通信和异步应用保留了部分带宽。
（2）带旁路模式的环形拓扑MOST要求在网络中实现一个物理环路和一个逻辑环路。网
络上的第n个设备通过输人端口从第n-1个设备收到信号，并将收到的信号在它的输出端
口发送到第n+1个设备。传统的环状结构网络存在一个固有的问题环上一个节点出问题，就会因为传递中断而导致整个网络无法工作。MOST通过在每个节点上实现即使掉电时也可工作的"旁路模式。(Bypass Mode)解决了这一问题。
（3）使用同步方式，无需缓存在MOST网络中，多媒体信号都是同步传输的，这就意味
着MOST网络支持即使是最简单的多媒体设备。如它支持麦克风之类的模拟/数字转换器和音箱之类的数字/模拟转换器，这类设备内部一般都没有缓存机构。不需要使用缓存机构是MOST网络一个最为重要的特性。
（4）电路交换MOST使用的是一种电路交换技术，提供了两个部件之间的直接连接，这
和早期的电话网比较类似。其优点是整体的数据吞吐效率高，实现简单，而其缺点则是无法
提供对数据传输的控制，错误检测、流控制都必须由用户在应用层完成。
