1.4时钟电路与复位电路

1.4.1时钟电路

    时钟电路用于产生单片机工作所需要的时钟信号，为了保证同步工作方式的实现，电路应在唯一的时钟信号控制下严格的按时序进行工作。

（1）时钟信号的产生

在80C51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTAL1，其输出端为引脚XTAL2 。而在芯片的外部，XTAL1和XTAL2之间跨接晶体振荡器和微调电容，从而构成一个稳定的自激振荡器，这就是单片机的时钟电路。如图1-7所示。

通常，电容C1和C2取30pF左右，晶体的振荡频率范围是1.2～24MHz。晶体振荡频率高，则系统的时钟频率也高，单片机运行速度也就快。

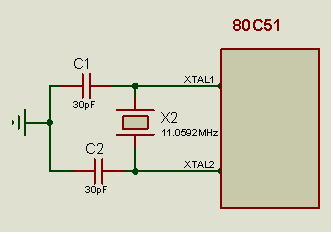

图1-7 时钟振荡电路

（2）引入外部脉冲信号

在有多片单片机组成的系统中，为了各单片机之间时钟信号的同步，通常使用唯一的公用外部脉冲信号作为各单片机的振荡脉冲。外部的脉冲信号经XTAL2引脚注入，其连接如图所示。如图1-8所示。



                                         图1-8外部时钟源接法

1.4.2单片机的复位电路

（1）复位操作

复位是单片机的初始化操作，其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，需按复位键重新启动。

（2）复位信号及其产生

RST引脚是复位信号的输入端，复位信号是高电平有效，其有效时间应持续24个振荡脉冲周期（即二个机器周期）以上，若使用频率为6MHS的晶振，则复位信号持续时间应超过4才能完成复位操作。

（3）复位方式

复位操作有上电自动复位和按键手动复位两种方式。如图1-9所示。

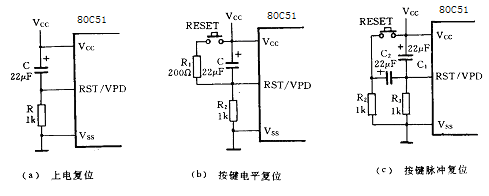

                                     图1-9 各种复位电路
