汽车LIN总线系统的单片机节点控制

4.5  汽车LIN总线系统的单片机节点控制

    4.5.1  LIN总线

LIN网络是单主节点多从节点的结构,如图4-28所示。主机节点中既有主机任务又有从机任务,从机节点则只有从机任务。主机任务(Master Task)主要包括:根据通信进度表,决定总线上消息的传输次序,发送同步间隔字段、同步字段、标识符字段;监测数据字节和校验字节,评估它们的一致性,控制错误处理;采用稳定时钟,作为标准时钟参考;总线不活动的情况下,请求执行某种操作时接收从机节点发出的总线唤醒命令、中断消息。从机任务(Slave Task)主要包括:根据总线上的报文帧的ID,决定是否接收或发送数据,或什么都不做;应答时,发送数据字节和校验和;主机节点也可以具有从机任务的功能。通过这种由主机节点控制整个网络的通信方式,总线上不存在通信冲突的问题,增加或减少从节点不影响其他节点的通信。





4-28 LIN总线主从网络机构图



1.LIN总线的主要特征

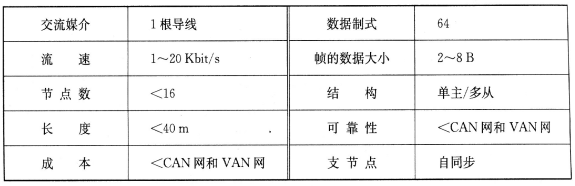

LIN总线基于SCI(串行通信接口Serial  Communication  Interface)/UART(Universal Asynchronous Receiver/Transmitter,通用异步接收/发送装置)数据格式,采用单主机多从机模式对信息进行传输,不需要总线仲裁机制,总线仅由三根导线组成(电源、地线和数据线)。LIN总线的传输速率可达20kbit/s,通常一个LIN网络上节点数目小于12个,共有64个标识符,其主要特征如下及表4-29所示。



(1)单主/多从结构。

(2)基于UART/SCI接口的廉价硬件实现。

(3)从节点无振荡器的自同步功能。

(4)保证延时和信号传输的正确性。

(5)廉价的单总线结构。

(6)数据传输速度为20kbit/s。

(7)一帧信息中数据长度为2B或4B或8B。

(8)系统配置灵活。

(9)带同步的广播式发送/接收方式。

(10)数据累加和校验及错误检测功能。

(11)故障节点的检测功能。

(12)廉价的单片元器件。



4-29 LIN 协议主要特征



4.5.2  LIN总线的结构与协议

1. LIN总线的结构

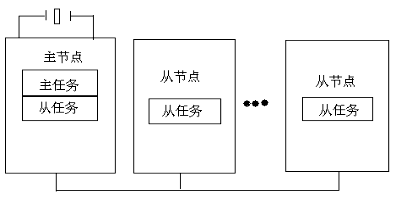

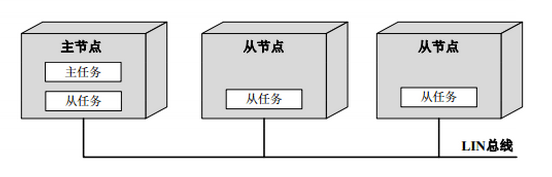

如图4-30所示,网络由一个主节点和一个或多个从节点构成,主节点可以执行主任务也可以执行从任务,但从节点只能执行从任务,总线上的信息传送由主节点控制。



4-30  LIN网络结构



2. LIN协议的结构

1 节点结构

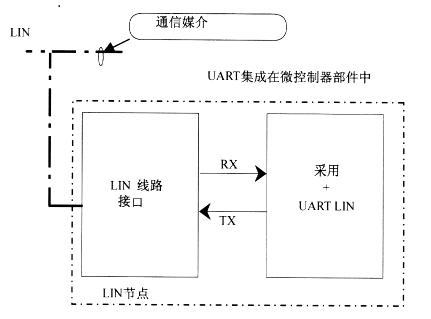

一个LIN电控单元拥有一个统一的接口(LIN标准),以便于同其他LIN电控单元之间处理信息数据。这种标准的接口需要满足严格的成本要求,所以它必须在现有微控制器中使用标准单位:基本单位为UART(传送者/接收者异步概念)。LIN节点的连接情况如图4-31所示。



4-31  一个LIN节点的结构



这种接口主要由两部分组成:协议控制器和线路接口。

协议控制器(CP LIN)

LIN协议控制器集成在微控制器中的一个标准单位(UART)上实现,微控制器靠软件负责管理LIN协议,实现:发送/接收8位字节;构成请求帧,接收回应帧;发送帧等主要功能。

线路接口

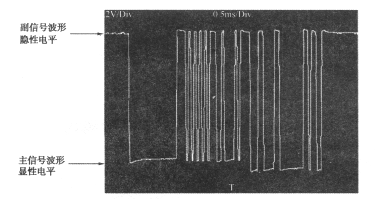

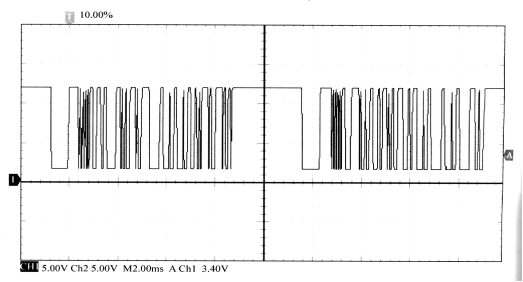

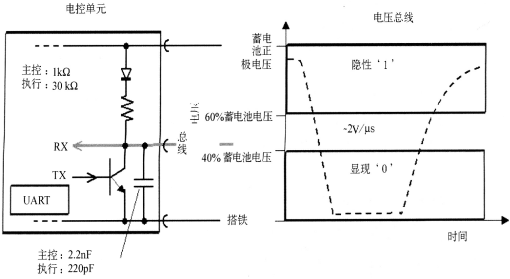

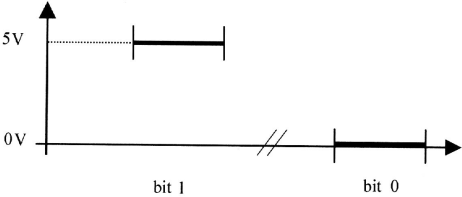

线路接口负责将LIN总线的信号翻译成无干扰的RX信号传入LIN协议控制器,以及相反地将协议控制器的RX信号进行翻译传入LIN总线。因此,这两个部件有翻译和保护的作用。在线路上的逻辑电平如图4-32所示,在示波器上看到的LIN网络线路电压记录如图4-33所示。



图4-32  LIN网逻辑0/1的电平



4-33  示波器上的LIN网络线路电压记录



一个LIN网络由一个主节点,一个或多个从节点组成,所有从节点都有一个从通信任务。该主节点只有一个主发送任务,从通信任务分为发送任务和接受任务。一个LIN网络上的通信总是由主节点的主发送任务所发起的,主控单元发送一个起始报文,该起始报文由同步断点、同步字节、消息标识符组成,相应地在接收并且滤除消息标识符后,一个从任务被激活并且开始本消息的应答传输。该应答由2(或4、8)个字节数据和一个校验码组成,起始报文和应答部分构成一个完整的报文帧。

2 帧结构

一个LIN帧由间隔开的一系列字节组成:

异步中断域标志着LIN帧的开始。它通过LIN网的主节点发出,并且支持所有LIN节点自动适应总线的速度。

异步域使得所有总线上的LIN节点异步。

标识域外集成数字增强型网络IDEN(Integrated Digital Enhanced Network )可以标识64个节点。它指明数据的目的地或者所询问的节点的地址。

数据域由1—8个八位字位构成,包含了有用的命令或回应信息。

检查域由一个八位字位构成,以保证LIN帧内容的完整性。

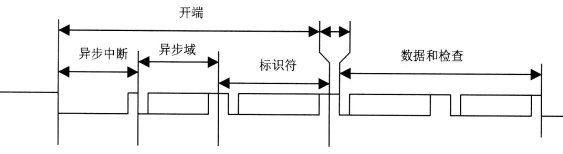

LIN帧的具体结构如图4-344-35所示



4-34  LIN帧的结构(1)



4-35 LIN帧的结构(2)

LIN报文帧可以采用以下几种数据交换形式:

由主节点到一个或多个从节点。

由一个从节点到主节点或其它的从节点。

通信信号可以在从节点之间传播,而不经过主节点或者通过主节点广播消息到网络中的所有从节点。

LIN编码。

一个LIN位应与NRZ编码相对应,如图4-36所示



4-36  IN网的NRZ编码

传输模式

一个LIN电控单元所使用的传输方式与VAN网和CAN网电控单元所使用的传输方式是相同的,都包括以下三种:

a.定时传输模式。

b.事件传输模式。

c.混合模式,定时模式和事件模式相混合。

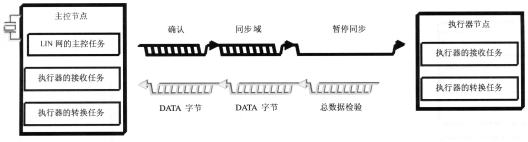

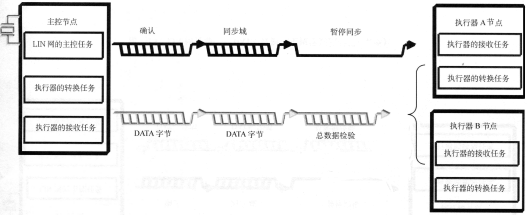

从电控单元到执行器之间的传输方式如图4-374-39



4-37 LIN网传输—DATA数据从主控器到执行器(单个)



4-38  LIN网传输—DATA数据从主控器到执行器(多个)



4-39  LIN网交流—DATA数据从执行器(多个)到主控器

10 进入传输媒介

LIN电控单元进入传输媒介有随机方式和异步方式两种。表明这种进入可以根据需要和执行本命令而随时进行。

LIN支节点不可能根据本地命令进入LIN网络。为了能够达成连接,它们必须事先获得LIN主节点的邀请,而这是需要通过一个中介的。

11 服务

LIN电控单元有三项通信服务:

a. 发散模式的数据写入(一个制造者向多个使用者发出数据)。

b. 数据请求(一个使用者向制造者的数据请求)。

c. 即时回复(立即回复一个请求)。

 这些服务允许单一/多支线策略(发散和请求/回复)的使用。



4.5.3 LIN的控制单元

1. LIN的主控制单元

 LIN的主控制单元连接在CAN数据总线上,它执行LIN的主功能,其要功能包括以下四个方面:

(1) 监控数据传递和数据传递的速率,发送信息标题。

(2) LIN主控单元的软件内已经设定了一个周期,这个周期用于决定何时将哪些信息发送到LIN数据总线上多少次。

(3) LIN主控单元在LIN数据总线系统的LIN控制单元与CAN总线之间起“翻译”作用,它是LIN总线系统中唯一与CAN数据总线相连的控制单元。

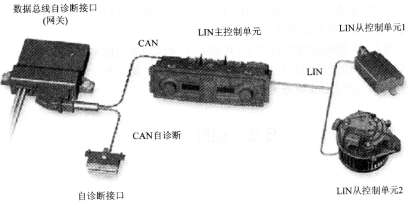

(4) 通过LIN主控单元进行与之相连的LIN从控制单元的自诊断,LIN总线系统与自诊断接口及CAN数据总线的连接图如图4-40所示



4-40  LIN的主控制单元与相关单元的连接



2LIN的从控制单元

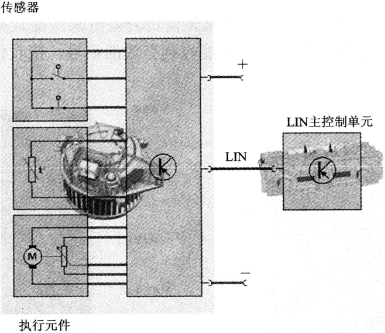

 在LIN数据总线系统内,单个控制单元(如新鲜空气鼓风机的控制单元)或传感器及执行元件(如水平传感器及防盗警报蜂鸣器等)都可以看作LIN从控制单元,传感器内集成由一个电子装置,该装置对测量值进行分析。测量值是作为数字信号通过LIN总线传递的。有些传感器和执行元件只使用LIN主控制单元插口上的一个针脚。

 LIN执行元件都是智能型的电子或机电部件,这些部件通过LIN主控制单元的LIN数字信号接受任务。

LIN主控制单元通过集成的传感器来获知执行原件的实际状态,然后就可以进行规定状态和实际状态的对比,如图4-41所示。



4-41  LIN的从控制单元



3.LIN数据传递过程

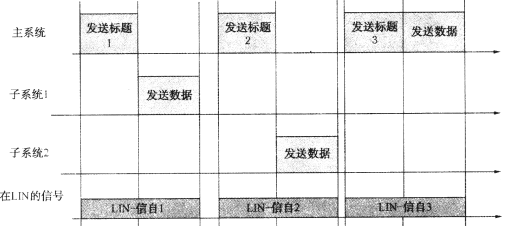

 一个LIN子系统总是当由主系统发送相应的信息标题要求它发送时才向LIN数据总线系统发送数据,所发送的数据可供每个LIN数据总线参与单元接收。工作流程如图4-42所示,LIN—信息1表示主系统要求子系统1提供数据;LIN—信息2表示主系统要求子系统2提供数据;LIN—3表示主系统为子系统发送数据,比如向子系统2。



4-42 LIN 总线的数据传递流程



4.信号

(1) 信号电平

  隐性电平:如果无信息发送到LIN数据总线上或者发送到LIN数据总线上的是一个隐性信号,那么数据总线导线上的电压就是蓄电池电压。

 显性电平:为了将显性信号传到LIN数据总线上,发送控制单元内的收发机将数据总导线接地,如图4-43





4-43  LIN总线上的信号电平

(2)信号传递安全性

 在隐性电平和显性电平收发时,通过预先设定公差值来保证数据传输的稳定性,发送信号电压必须满足隐性电平大于电源电压的80%,显性电平小于电源电压的20%,如图11.16(左)所示。为了能在有干扰辐射的情况下仍能收到有效的信号,允许接收的电压值范围要宽一些,隐性电平大于电源电压的60%,显性电平小于电源电压的40%,如图4-44(右)所示,通过这种方式确保LIN总线信号传递的安全性。



4-44  LIN总线信号传递的电压范围要求



5.信息格式

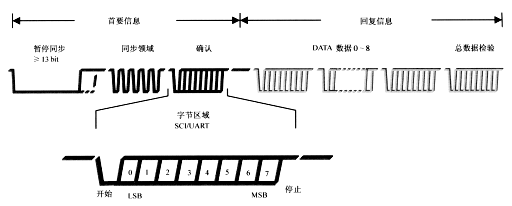

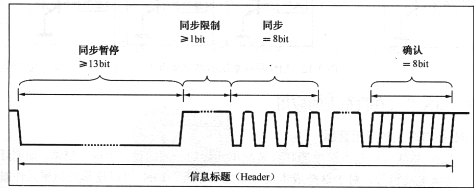

(1) 信息标题的格式(如图4-45所示)

① 同步暂停区:同步暂停区的长度至少为13位(2进制),以显性电平发送,这13位的长度是必需的,这样才能准确无误地通知所有的LIN子控制单元有关信息的起始点的情况,其他的信息是以最长为9位(2进制)显性电平来一个一个传递的。同步暂停会连同主波形(Low—Signal,低信号)一起被除数发送并且明确地确定这是一个信息的开始。

 ② 同步限制区:该区会连同从属波开一起被发送(高信号),并且表明这是同步暂停的结束。同步限制区至少为1位,且为隐性。

 ③ 同步区:同步区由0101010101这个二进制位序构成,所有的LIN子控制单元通过这个二进制位序来与LIN主控制单元进行匹配(同步)。所有控制单元同步对于保证正确的数据交换是非常必要的。如果失去了同步性,那么接收到的信息中的某一数位值就会发生错误,该错误会导致数据传递错误。

 ④ 确认区:确认区的长度为8位,前6位是回应信息识别码和信息长度。回应数据区的个数在0—8之间,后两位是校验位,用于检查数据传递是否有错误。当出现识别码传递错误时,校验可防止与错误的信息适配。



4-45信息标题格式

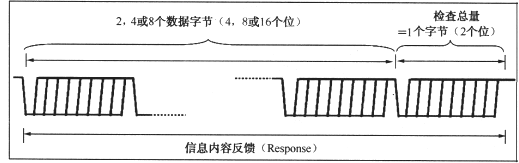

(2)信息内容的格式(如图4-46所示)

 在信息内容中,确认领域中确定的数据领域个数会被传输,每个数据领域都以一个主导初始符开始,紧跟着要传输的数据字节,并以一个从属终止符结束,这样,每个数据领域的长度为10位,同样也适用于检查总量,检查总量用于识别传输的错误。



4-46  信息内容格式



4.5.4 LIN总线系统的物理结构

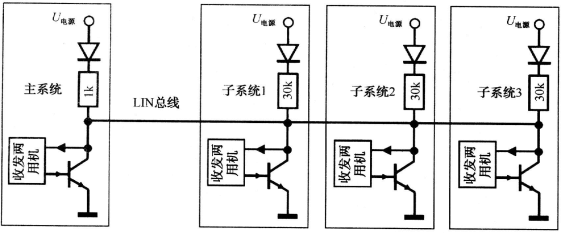

  LIN总线系统的物理结构如图4-47所示,4个信号收发两用机的任何一个都可以接通所属的晶体管,由此将LIN总线电线与负极连接,在这种情况下,会由一个发送器传输一个主导位。如果晶体管都不导通,在LIN总线电路上为高电压。



4-47 LIN总线系统的物理结构



4.5.5 LIN总线在汽车上的应用

(1)LIN在汽车上的应用范围

 典型的LIN总线应用是汽车中的联合装配单元,如门、方向盘、座椅、空调、照明灯、湿度传感器、交流电动机等。在以下的汽车电子控制系统中,使用LIN来使各种网络应用的更加完美。

 车顶:温度传感器、光敏传感器、信号灯控制、汽车顶棚等。

车门:车窗玻璃、中控锁、车窗玻璃开关、吊窗提手等。

车头:传感器、小电动机、方向盘、方向控制开关、雨刮器、方向灯、无线电、空调、座椅、座椅控制电动机、转速传感器等。



(2) LIN总线在汽车上的应用实例

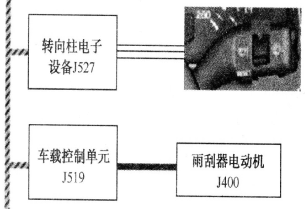

实例一:LIN总线在雨刮器上的应用如图4-48所示

雨刮器信号控制原理如下

a.驾驶员将雨刮器杆放于雨刮器间歇位置;

b.转向柱电子设备J257读取雨刮器杆的实际位置;

c.J257经由舒适性CAN向车载控制单元发送此信息;

d.车载控制单元J519通过LIN向雨刮器J400发出指令,运行间歇位置模式。



单细线—普通导线 单粗线—LIN 总线斜纹线—CAN总线

4-48 雨刮器操纵电路



实例二:LIN在汽车车门上的应用

车门控制LIN网络的结构及其在车门上的布置如图4-49所示,该网络由主机节点、后视镜从机节点、摇窗机从机节点、门锁从机节点构成。



4-49 车门控制LIN网络



主机节点采集本地各控制开关的状态并接受CAN总线上的远程信息,据此产生控制指令,并将指令转换为LIN报文帧通过LIN网络发送给相应从机节点,从机节点接收到与自己相关的报文帧后对报文帧进行拆封、解读,然后根据获得的指令控制相应的执行器动作,从而实现对车门各部件的控制。同时,在需要时从机节点分别将其控制部件所处状态反馈给主机节点,主机节点再将该状态信息通过指示灯或喇叭提供给驾驶员或通过CAN总线发送给其它控制单元。主机节点也作为本LIN网络与上层CAN网络连接的网关。



4.5.6  LIN的防盗功能和自诊断功能

1. LIN的防盗功能

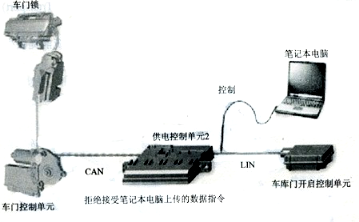

只有当LIN主控单元发送出带有相应识别码的信息标题后,数据才会传至LIN总线,由于LIN主控单元对所以信息进行全面监控,因此无法对车外的LIN导线进行控制,系统要求LIN从控单元只能回应,这样就不会通过LIN总线而打开车门,这种设置就使得在车外安装LIN从控单元(如在前保险杠内的车库门开启控制单元)成为可能。LIN的防盗功能如图4-50所示:



4-50  安装车库门开启控制单元的LIN的防盗功能



2.LIN的自诊断功能

在LIN主控单元内已规定好的时间间隔内,如果LIN从控单元数据传递有故障、校验出错或传递的信息不完整等,通过LIN从控单元的自诊断功能,将会记录故障存储。自诊断数据经LIN从控单元传至LIN主控单元,在LIN从控单元上可以完成所有的自诊断功能。



故障位

故障内容

故障原因

LIN从控单元

例如:鼓风机调节器

无信息/无法通信

导线短路或断路

LIN从控单元供电有故障

LIN从控单元或LIN主控单元型号错误

LIN从控单元损坏

不可靠信号

LIN导线受到电磁干扰

LIN导线的电容和电阻值改变了(如插头壳体潮湿或脏污)

软件故障(备件型号错误)



4-51  LIN数据总线系统部分从控单元的故障信息
