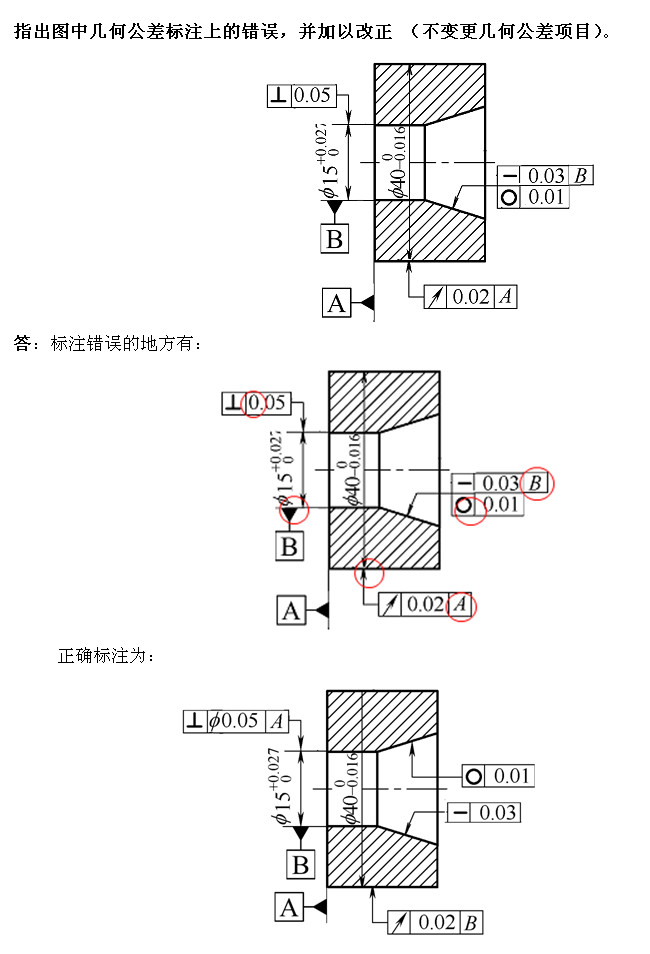

3.2 几何公差在图样上的标注方法
3.2.1 几何公差框格和基准符号
零件要素的几何公差要求应按规定方法以几何公差框格形式标注在图样上。几何公差框格用细实线绘制，由两格或多格组成，采用水平绘制的矩形框格形式给出几何公差要求。
1.形状公差框格

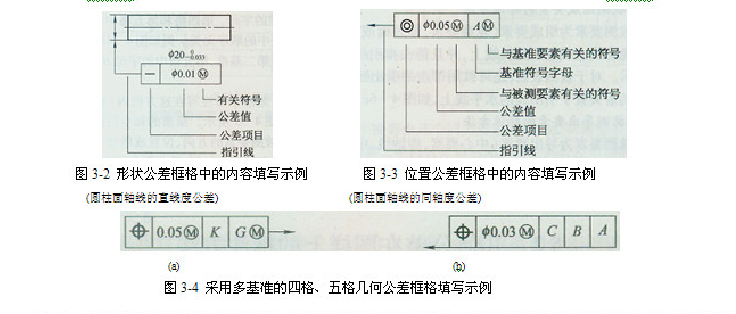

形状公差框格共有两格，从左到右第一格填写公差特征项目符号、第二格填写以毫米为单位的公差值和有关符号，并用带箭头的指引线将框格与被测要素相连，如图3-2所示。
带箭头的指引线从框格的一端（左端或右端出，并且必须垂直于该框格，并用箭头与被测要素相连。指引线引向被测要素时，允许弯折，通常只弯折一次。
2.方向、位置和跳动公差框格
方向、位置和跳动公差框格有三格、四格和五格等几种，从左到右第一格填写公差特征项目符号，第二格填写用毫米为单位的公差值和有关符号，从第三格起填写被测要素的基准所使用的字母和有关符号，用带箭头的指引线将框格与被测要素相连。如图3-3和图3-4所示。这三类公差框格的指引线与形状公差框格的指引线的标注方法相同。
方向、位置和跳动公差有基准要求。被测要素的基准在图样上用大写英文字母表示（为了避免混和误解，不采用E、F、I、J、L、M、O、P、R），如图3-3和图3-4所示。
几何公差框格中基准的顺序是固定的，即第三、四、五格中分别填写填写第一基淮、第二基准和第三基准的字母，而与这些字母在字母表中的顺序无关。如图3-4b中，第三格中的字母C代表第一基准，第四格中的B代表第二基准，第五格中的A代表第三基准。
3.基准符号

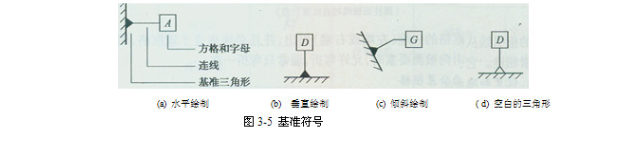

基准符号由一个基准方框（框内注写基准字母）和一个涂黑的或空白的基准三角形，用细实线连接而构成，如图3-5所示。涂黑的和空白的基准三角形的含义相同。基准符号引向基准要素时，无论基准符号在图面上的方向如何，其方框中的字母都应水平书写。
3.2.2 被测要素的标注方法
几何公差框格与被测要素用带箭头的指引线相连，按下列方法标注。
1.被测要素的标注方法

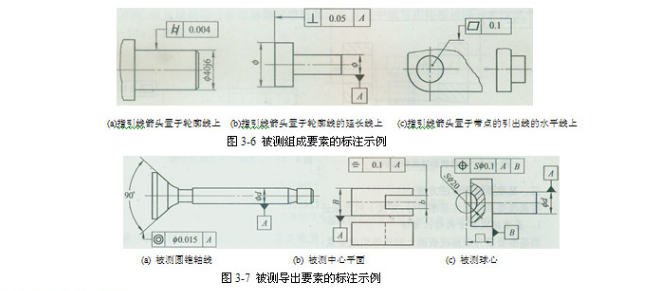

当被测要素为组成要素时，指引线的箭头应置于该要素的轮廊线上或它的延长线上，并且箭头指引线必须明显地与尺寸线错开，如图3-6a和b所示。对于被测表面，还可以用带点的弓出线把该表面出这个点指在该表面上），指引线的简头营于与引出线的水平线上，如图3-6c所示的被测圆表面的标注方法。
当被测要素为导出要素时，指引线箭头应与该要素所对应尺寸要素的尺寸线对齐，而且指引线应与该要素的线性尺寸线的延长线重合，如图3-2、图3-3和图3-7所示。
2.指引线箭头的指向

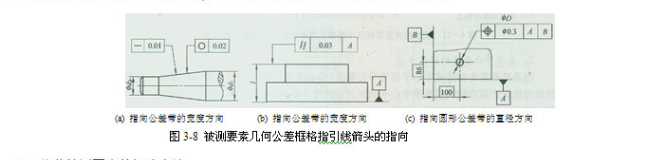

指引线的箭头应指向几何公差带的宽度方向或直径方向。当指引线的箭头指向公差带的宽度方向时，公差框格中的几何公差值只写出数字，该方向垂直于被测要素，如图3-8a所示，或者与给定的方向相同，如图3-8b所示。当指线的箭头指向圆形或圆柱形公差带的直径方向时，需要在几何公差值的数字前面标注符号“Φ”，例如图3-8c和图3-2所示。当指引线的箭头指向圆球形公差带的直径方向时，需要在几何公差值的数字前面标注符号“SΦ”，例如图3-7c所示球心的圆球形公差带。
3.公共被测要素的标注方法

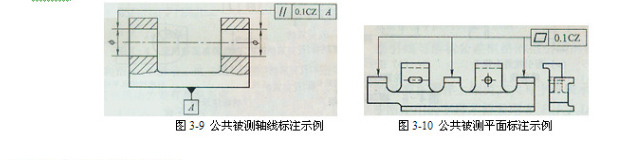

对于公共轴线、公共平面和公共中心平面等由几个同类要素构成的公共被测要素，应采用一个公差框格标注。这时应在公差框格第二格内公差值后面加注公共公差带的符号CZ，在该框格的一端引出一条指引线，并由该指引线引出几条带箭头的连线，分别与这几个同类要素相连。例如，图3-9中两个孔的轴线要求共线而构成公共被测轴线，图3-10中三个表面要求共面而构成的公共被测平面。
3.2.3 基准要素的标注方法
1.基准组成要素的标注方法

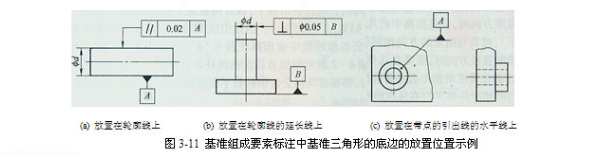

当基淮要素为表面或表面上的线等组成要素时，应把基准符号的基准三角形的底边放置在该要素的轮廓线上或其延长线上，并且基淮三角形放置处必须与尺寸线明显错开，如图3-11a和b所示。对于基谁表面，可以用带点的引出线把该表面引出（这个点指在该表面上），基准三角形的底边放置于该基准表面引出线的水平线上，如图3-11c所示。
2.基准导出要素的标注方法

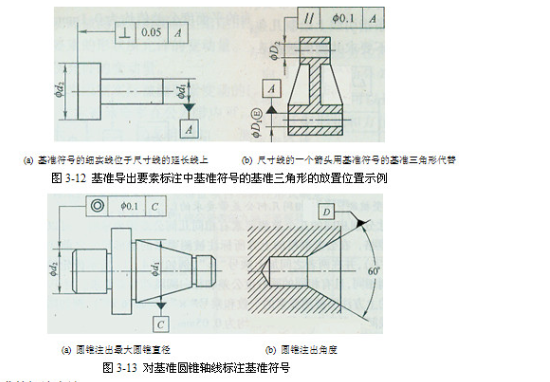

当基淮要素为轴线或中心平面等导出要素时，应把基准符号的基准三角形的底边放置于基准轴线或基准中心平面所对应的尺寸要素的尺寸界线上，并且基准符号的细实线位于该尺寸要素的尺寸线的延长线上，如图3-12a所示。如果尺寸线处安排不下两个箭头，则保留尺寸线的一个箭头，其另一个箭头用基准符号的基准三角形代替，如图3-12b所示。
当基淮要素为圆锥轴线时，基淮符号的细实线应位于圆锥直径尺寸线的延长线上，如图3-13a所示。若圆锥采用角度标注，则基淮符号的基准三角形应放置在对应圆锥的角度的尺寸界线上，且基准符号的细实线正对该圆锥的角度尺寸线，如图3-13b所示。
3.公共基准的标注方法

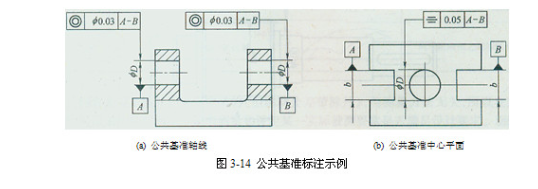

对于由两个同类要素构成而作为一个基准使用的公共基准轴线、公共基准中心平面等公共基准，应对这两个同类要素分别标注不同的基准符号，并且在被测要素方向、位置或跳动公差框格第三格或其以后某格中填写用短横线隔开的这两个字母，如图3-14所示。
3.2.4 几何公差的简化标注方法
为了减少图样上几何公差框格或指引线的数量，在保证识图方便和不引起误解的前提下，可以简化几何公差的标注。
1.同一被测要素有几项几何公差要求的简化标注方法

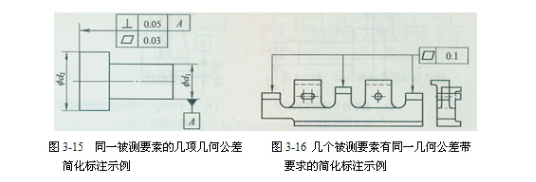

同一被测要素有几项几何公差要求时，可以将这几项要求的公差框格重叠绘出，只用一条指引线引向被测要素。图3-15的标注表示对左端面有垂直度和平面度公差要求。
2.几个被测要素有同一几何公差带要求的简化标注方法
几个被测要素有同一几何公差带要求时，可以使用一个公差框格，由该框格的一端弓引出一条指引线，在指引线上绘制几条带箭头的连线，分别与这几个被测要素相连。如图3-16所示，三个不要求共面的被测表面的平面度公差值均为0.1mm。
3.几个同类被测要素有相同几何公差带要求的简化标注方法

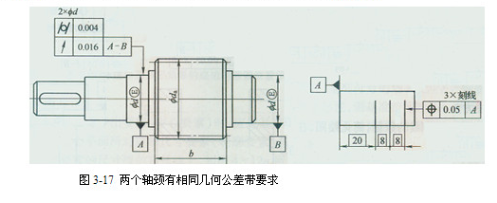

几个被测要素的结构和尺寸分别相同且有相同几何公差带要求时，可以只对其中一个要素绘制公差框格，在公差框格的上方所标注被测要素的定形尺寸之前注明被测要素的个数（阿拉伯数字），并在两者之间加上乘号“×”，如图3-17所示为齿轮轴的两个轴颈的结构和尺寸分别相同，且有相同的圆柱度公差和径向圆跳动公差要求。对于非尺寸要素，可以在公差框格的上方注明被测要素的个数和乘号“×”（例如“6×”），如图3-18所示三条刻线的中心线间距离的位置度公差值均为0.05mm。
