                               3.3  几何公差带

 3.3.5 位置公差带

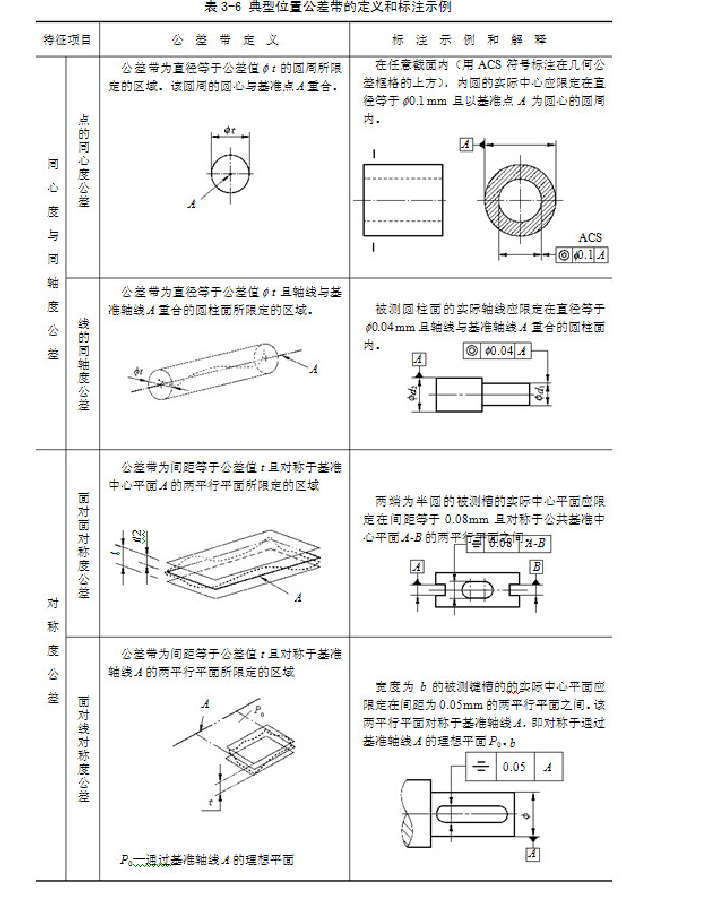

       位置公差(又称定位公差)是指实际关联要素相对于基准的实际位置对理想位置的允许变动量,涉及的要素是点、线和面。位置公差包括同心度、同轴度、对称度和位置度公差等特征项目,典型的位置公差带的定义和标注示例见表3-6。

       1.同心度公差带

       同心度公差涉及的要素是点。同心度是指被测点应与基准点重合的精度要求。同心度公差是指实际被测点对基准点(被测点的理想位置)的允许变动量。同心度公差带是指直径等于公差值,且与基准点同心的圆内的区域。

      2.同轴度公差带

       同轴度公差涉及的要素是圆柱面和圆锥面的轴线。同轴度是指被测轴线应与基准轴线重合的精度要求。同轴度公差是指实际被测轴线对基准轴线的允许变动量。同轴度公差带为直径等于公差值、且与基准轴线同轴线的圆柱面内的区域。如图3-20所示的图样标注中,Φ圆柱面的被测轴线应与公共基准轴线A-B重合,理想被测要素的形状为直线,以公共基准轴线A-B为中心在任意方向上控制实际被测轴线的变动范围,因此同轴度公差带应是以公共基准轴线A-B为轴线,直径等于公差值Φ0.03mm的圆柱面内的区域。

     3.对称度公差带

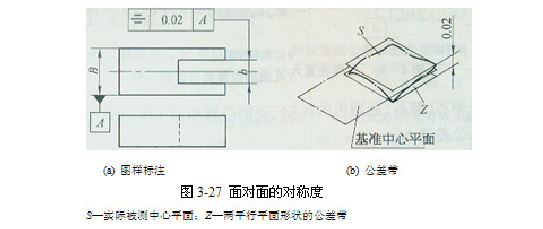

       对称度公差涉及的要素是均为导出要素(中心平面或轴线)。对称度是指被测导出要素(被测中心平面或被测轴线)应与基准导出要素(基准中心平面或基准轴线)重合,或者应通过基准导出要素的精度要求。对称度公差是指实际被测导出要素的位置对基准的允许变动量。对称度公差带是指间距等于公差值,且相对于基准对称配置的两平行平面之间的区域。如图3-27所示的图样标注,宽度为b的槽的被测中心平面应与宽度为B的两平行平面的基准中心平面A重合。理想被测要素的形状为平面,以基淮中心平面A为中心在给定方向上控制实际被测要素的变动范围。因此,公差带应是间距等于0.02mm且相对于基准中心平面A对称配置的两平行平面之间的区城。

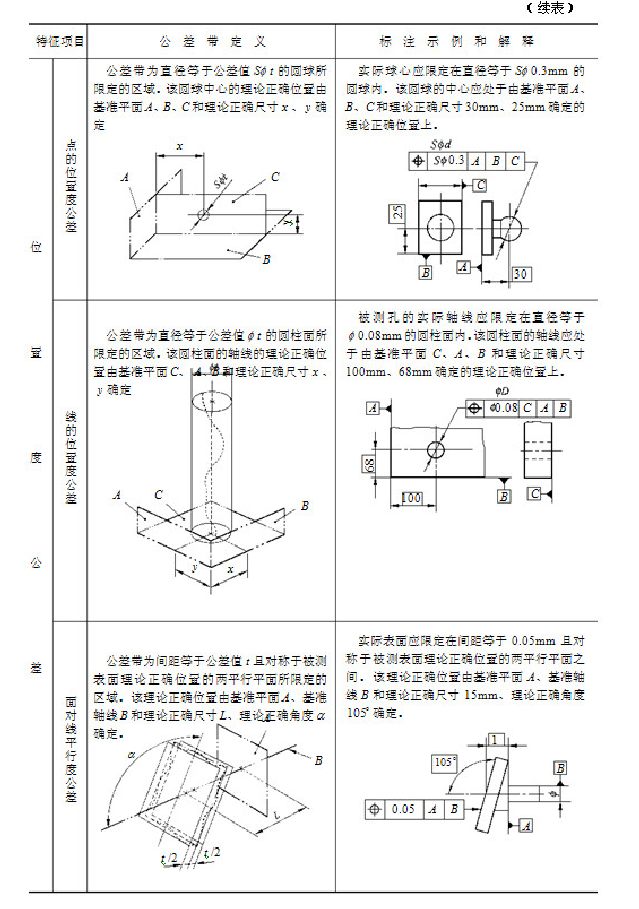

       4.位置度公差带

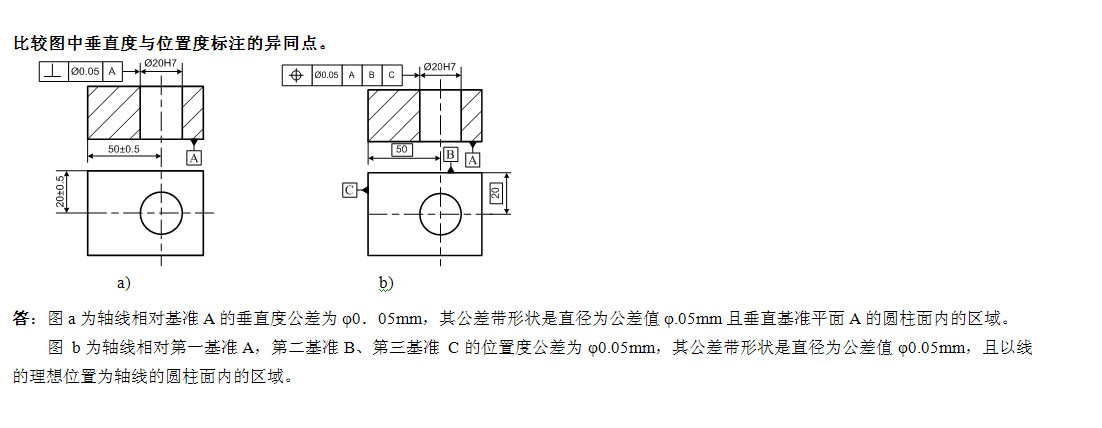

       位置度公差涉及的被测要素有点、线、面,而涉及的基准要素通常为线和面。位置度是指被测要素应位于由基准和理论正确尺寸确定的理想位置上的精度要求。

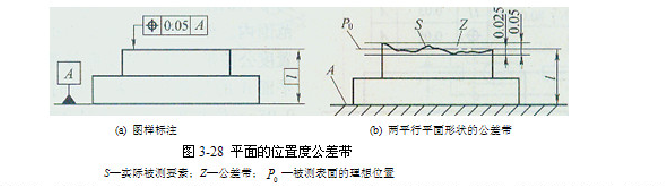

       位置度公差是指被测要素所在的实际位置对其理想位置的允许变动量。位置度公差带是指以被测要素的理想位置为中心来限制实际被测要素变动的区域,该区域相对于理想位置对称配置,该区域的宽度或直径等于公差值。如图3-28所示,理想被测要素的形状为平面,应位于平行于基准平面A且至该基准平面的距离(定位尺寸)为理论正确尺寸为中心在给定方向上控制实际被测要素的变动范围。因此,公差带应是间距等于0.05mm且相对于上述理想位置对称配置的两平行平面之间的区域。

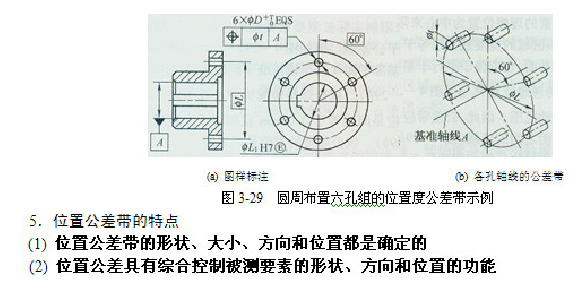

       对于尺寸和结构相同的几个被测要素(称为成组要素,如孔组),用由理论正确尺寸按确定的几何关系将其联系在一起作为一个整体而构成的几何图框,来给出其理想位置。如图3-29所示的图样标注,圆周布置的太孔组位置度要求,六个孔的轴线均布在直径为理论正确尺寸的圆周上。孔组的几何图框就是这个园周及均布的六条轴线,该几何图框的中心与基准轴线A重合,其定位的理论正确尺寸为零。各孔轴线的位置度公差带是以由基准轴线A和几何图框确定的各自理想位置(接均匀分布)为中心的圆柱面内的区城,它们分别相对于各自的理想位置对称分布,公差带的直径等于公差值Φt。
