2.3.1 图板、丁字尺和三角板

图板用于铺贴图纸，四周为硬木镶边，其短边为导边。图板的大小有不同的规格，可根据需要选用。固定图纸时，一般应将图纸置于图板的左下方。图纸用丁字尺对正后，用胶带纸将图纸固定在图板上。丁字尺由尺头和尺身两部分组成，尺身上沿为工作边。

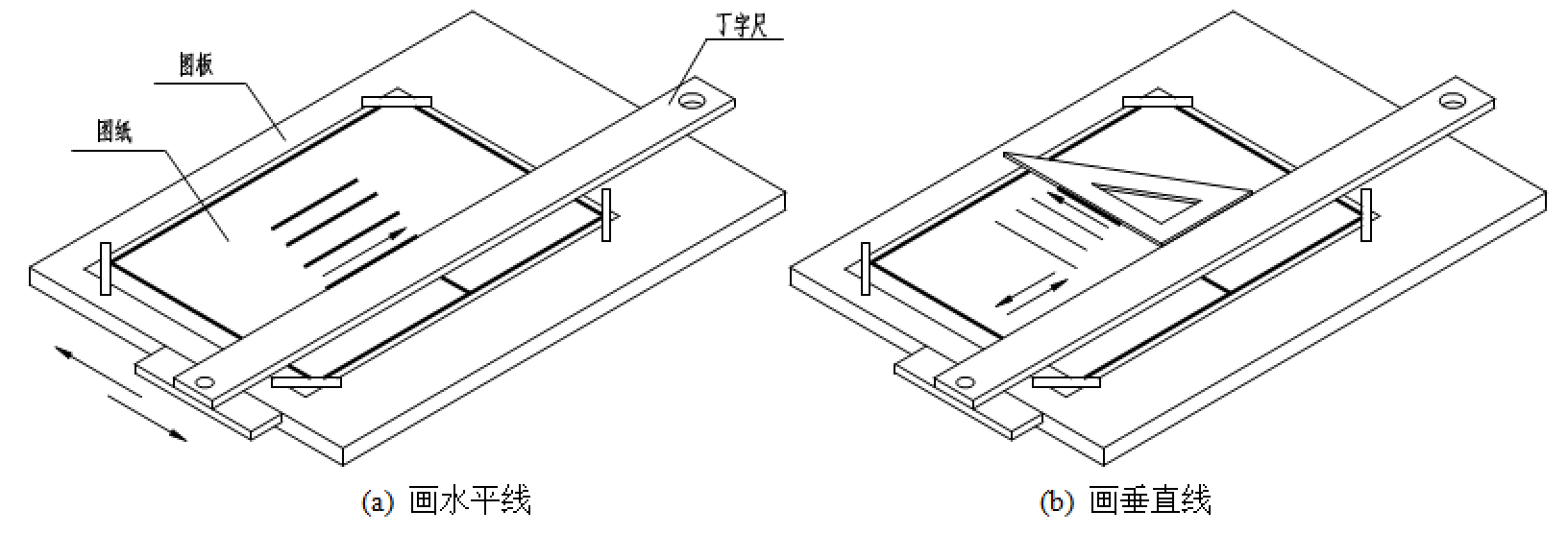

画图时，丁字尺尺头始终紧靠图板左侧的导边，上下移动用来画水平线，如图2-11(a)所示。三角板和丁字尺配合使用，可画垂直线。画垂直线时，应将三角板一直角边紧靠在丁字尺上，从下向上画，如图2-11(b)所示。

图2-11  图板、丁字尺和三角板的使用

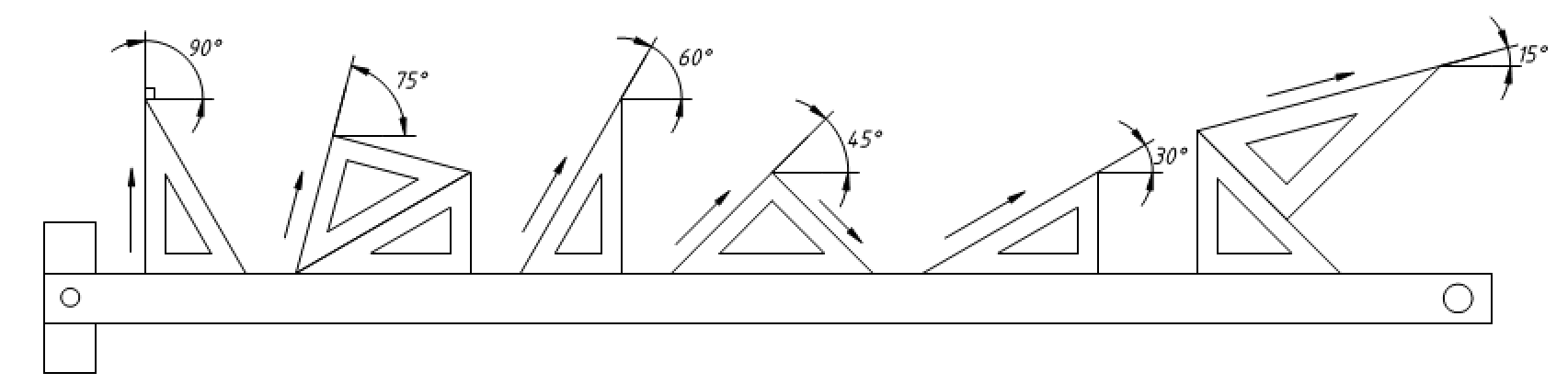

 三角板有45º和30º/60º两块。三角板与丁字尺配合使用可画出垂直线及75º、60º、45º、30º、15º的斜线，如图2-12所示。

图2-12  丁字尺和三角板的配合使用

2.3.2  铅笔和笔芯

在绘制工程图样时要选择专用的绘图铅笔，一般需要准备以下几种型号的绘图铅笔。

H或2H——用来画底稿；

HB——用来画细线、写字以及画箭头；

 B、2B——用来画粗实线。

H前的数字越大，铅芯越硬，画出来的图线就越淡；B前的数字越大，铅芯越软，画出的图线就越黑。

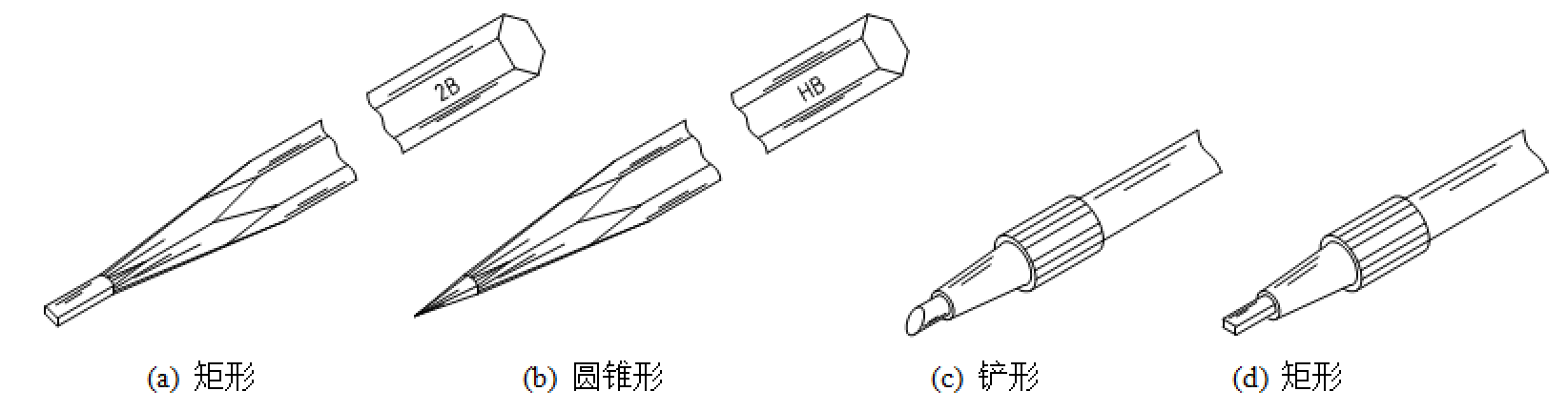

图2-13  铅笔和笔芯

用于画粗实线的铅笔应磨成矩形断面，如图2-13(a)所示。打稿、画细线以及写字的铅笔应磨成圆锥形，如图2-13(b)所示。画各类细线圆时，用H或HB的铅芯，并磨成铲形，如图2-13(c)所示。画粗实线圆时，为了与粗实线的深浅一致，圆规的铅芯应比画直线的铅芯软一个等级，一般可用2B，并磨成矩形截面，如图2-13(d)所示。

2.3.3  圆规

圆规用来画圆和圆弧，圆规常用的有大圆规、弹簧圆规和点圆规。圆规的一脚装有钢针，成为针脚，用来确定圆心。圆规的另一脚可装上铅芯，称为笔脚，用来画线。笔脚可替换使用铅芯、鸭嘴插脚和用作分规的圆锥形钢尖。

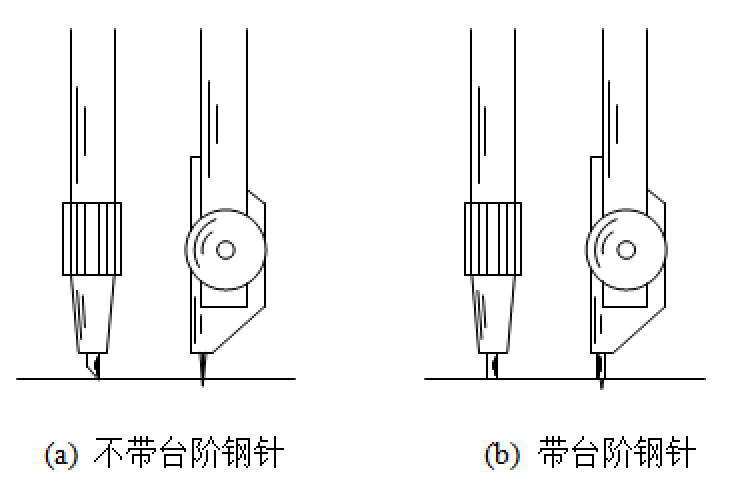

画图时，注意调整针脚的位置，针尖略长于铅芯。画细线圆时，可用不带台阶的钢尖，如图2-14(a)所示。加深粗线圆的时，避免钢尖插入图板太深，应该用带台阶那端的钢针，如图2-14(b)所示。

画圆时，针脚与铅芯均保持与纸面垂直，沿顺时针方向旋转，圆规稍向前倾斜。画大圆时，可以使用加长杆；画小圆时，可以用点圆规或弹簧圆规。

图2-14  圆规的用法

2.3.4 曲线板

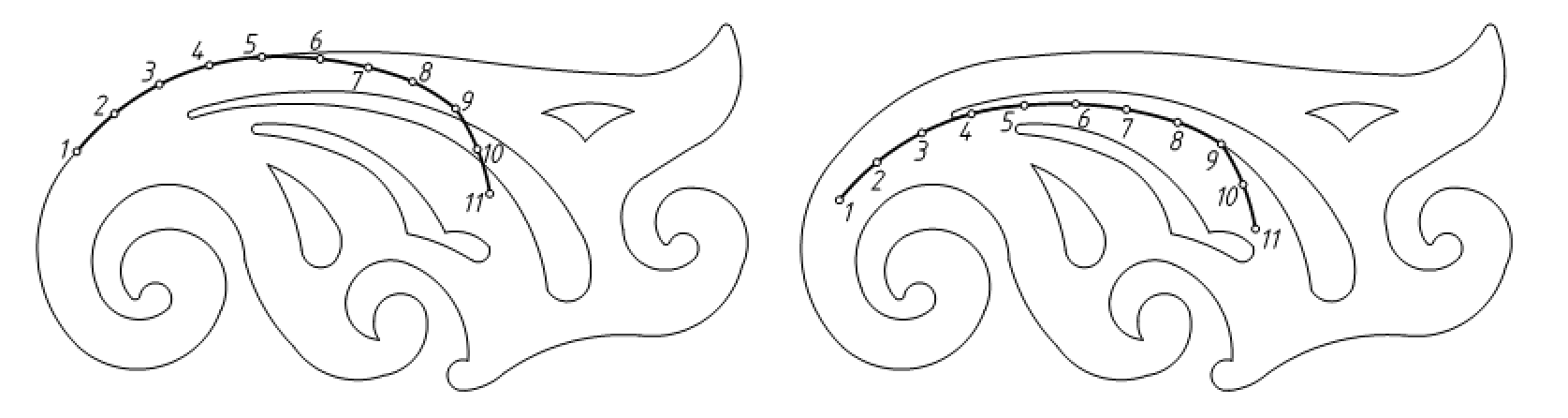

曲线板是用来绘制非圆曲线的常用工具。画图时，先徒手把曲线上已求出的各个点轻轻地勾画出来，然后从曲线的一端开始找出曲线板上与已知点相吻合的线段，一般应不少于四个点。如图2-15中，已求出一段曲线上的8个点，先在曲线板上找到与1、2、3、4点吻合的曲线，画出1、2、3点之间的曲线，留出3、4之间曲线不画，然后从3点开始再找出后面连续的4个点分段将曲线光滑连接，如图2-15所示。

图2-15  曲线板的使用

2.3.5  其他绘图工具

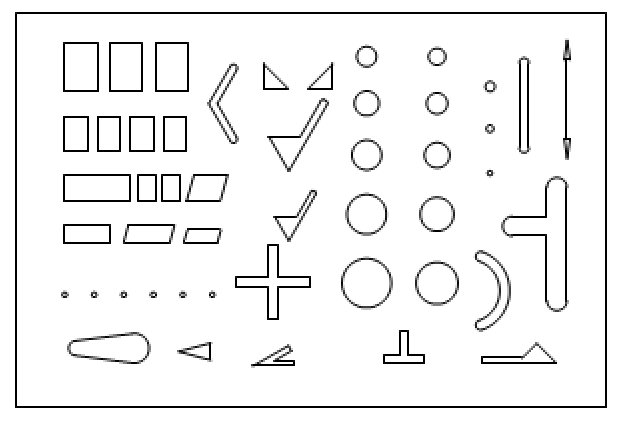

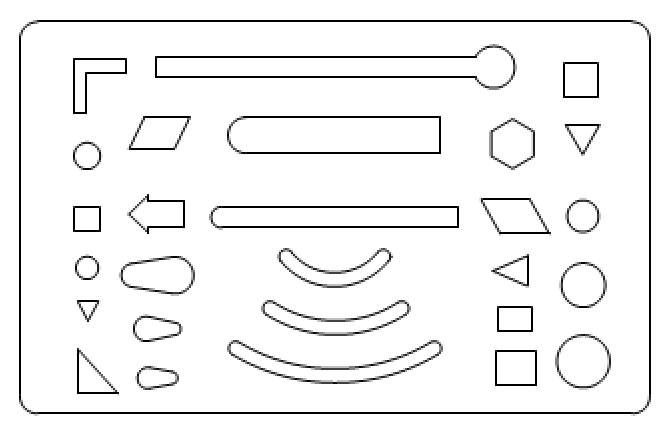

绘图模板是一种快速绘图工具，上面有多种镂空的常用图形、符号或字体等，如图2-16所示。

图2-16  模板

擦图片是用来帮助擦掉多余线条或错画线条的工具，如图2-17所示。使用时，将擦图片上的缺口对准要擦的线条用橡皮擦拭，这样可不影响图形中相邻的其他线条。

 图2-17  擦图片
