一、 组合体的概念

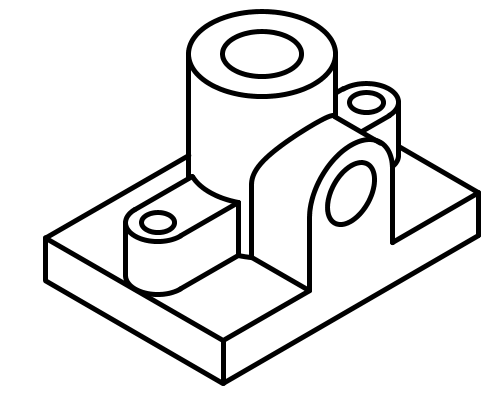

一般的机械零件都可看作(假想)是由若干个基本体经过叠加、挖切的方式组合而成，在暂时不考虑其材料和加工方法的情况下，通常把它们称为组合体，如图1所示。

图1  组合体

二、 组合体的组合形式

组合体的组合形式可分为三种基本类型。

1.叠加型

由若干个简单体或基本体通过叠加的方式组合而成，如图2所示。

图2  叠加型组合体

2.挖切型

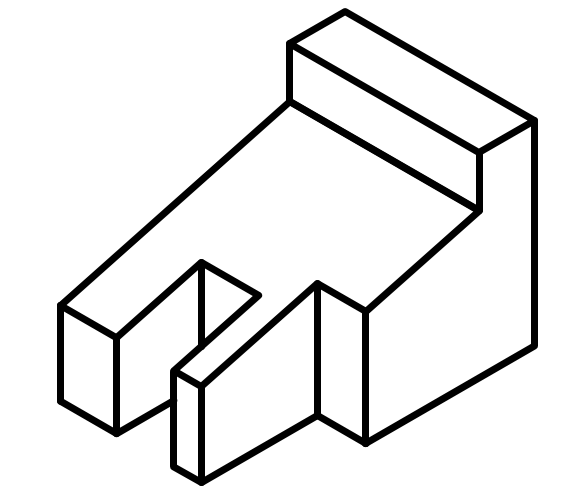

基本体通过若干次挖切而成，如图3所示。

图3  挖切型组合体

3.综合型

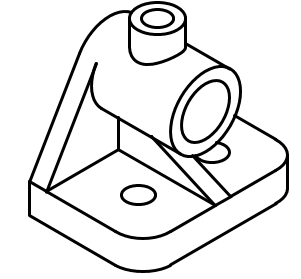

既有叠加又有挖切的组合体，如图4所示。这是一种最常见的组合形式。

图4  综合型组合体

三、组合体表面间的过渡关系

组合体相邻表面的过渡关系可以分为三种：共面、相交和相切。画图时要正确表达表面间的过渡关系，不多画线也不漏画线。看图时注意这些关系，才能清楚组合体的整体结构特征。

1.共面

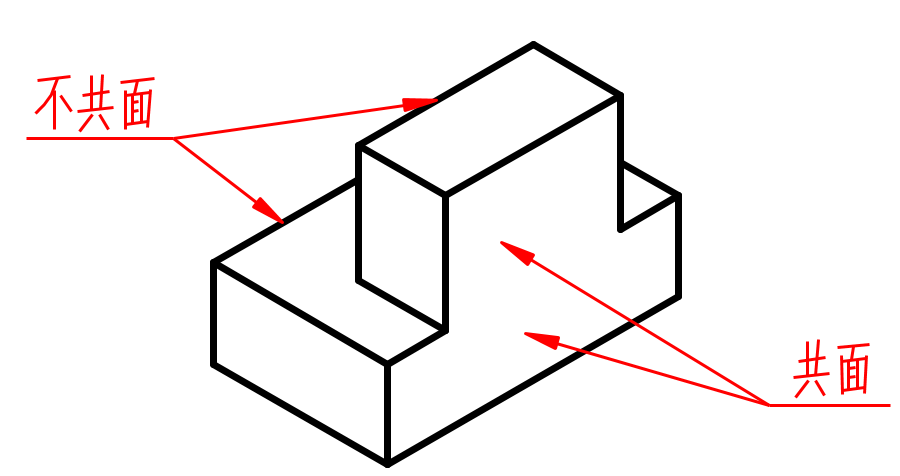

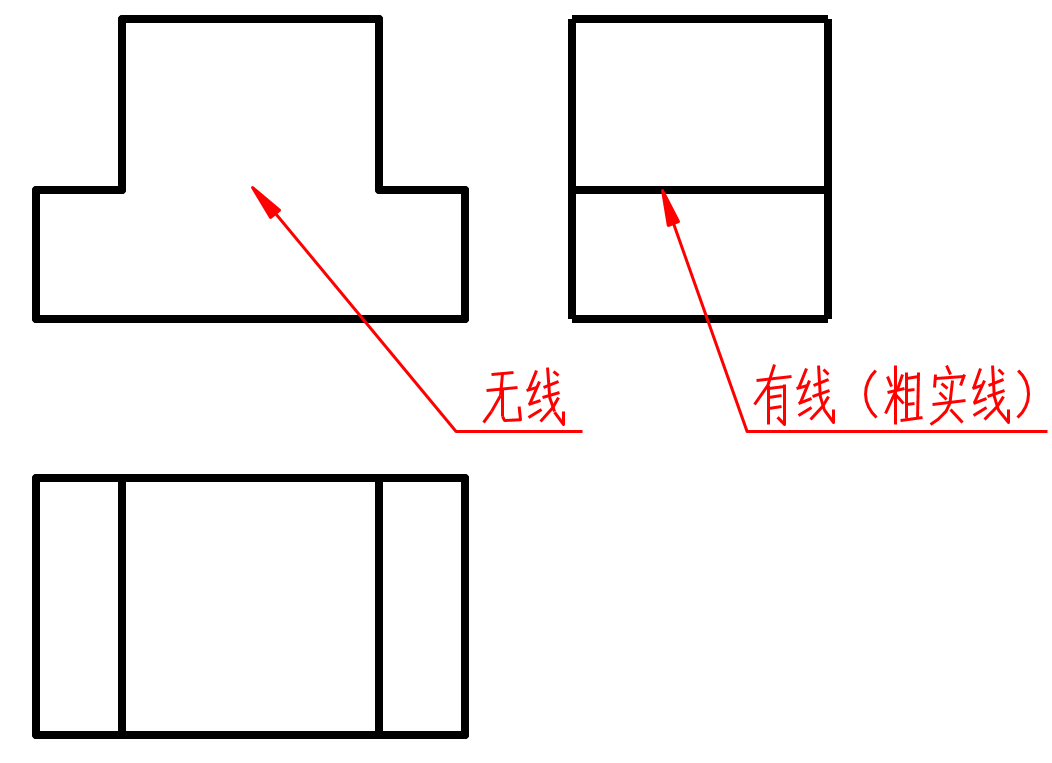

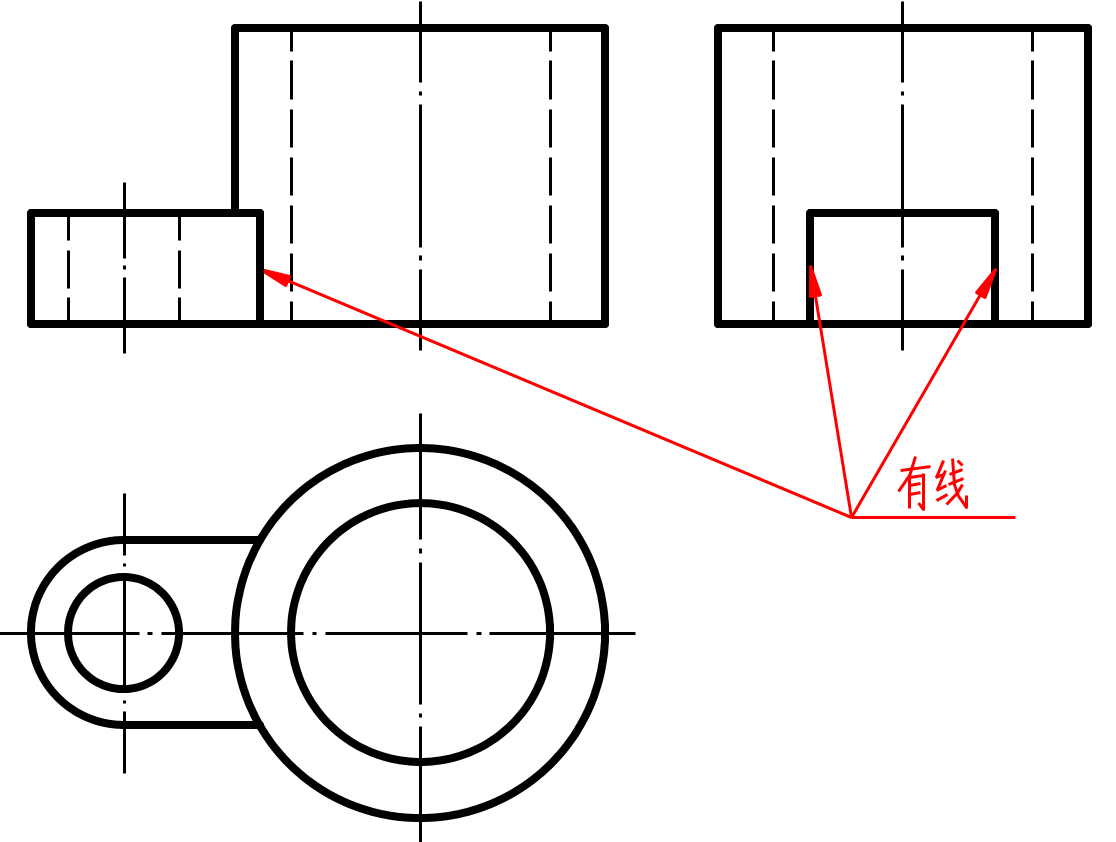

如图5所示，当相邻平行表面平齐，即共面时，在视图中两表面的投影之间不画线；当相邻平行表面不平齐，即不共面时，在视图中两表面的投影之间应有图线隔开。

图5  共面与不共面(1)

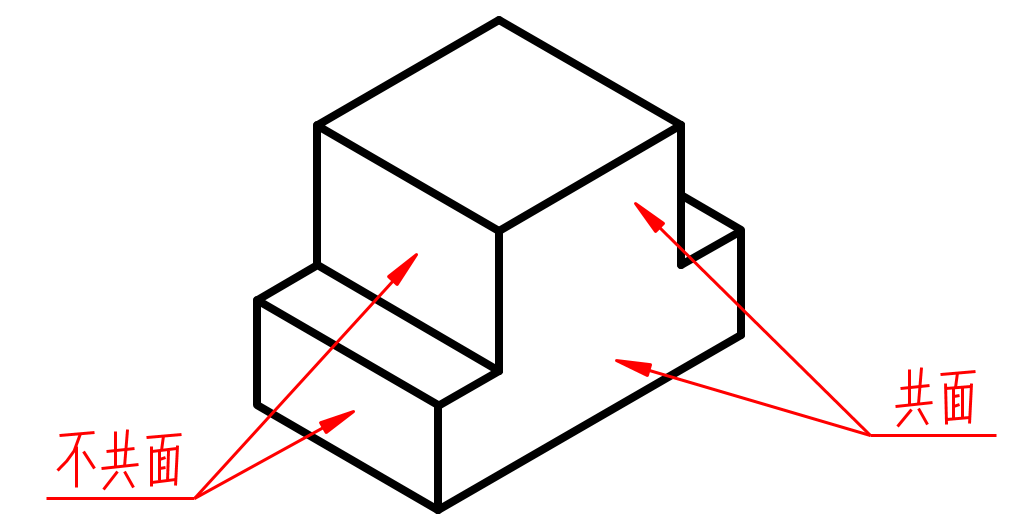

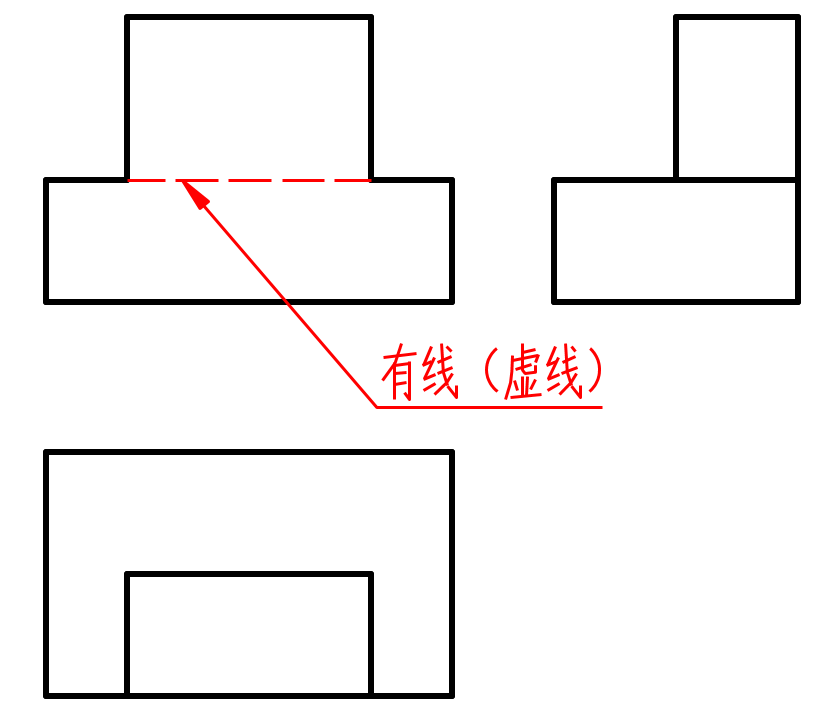

当两形体的前表面共面，而后表面不共面时，其正面投影分界画虚线，如图6所示。

图6  共面与不共面(2)

2.相切

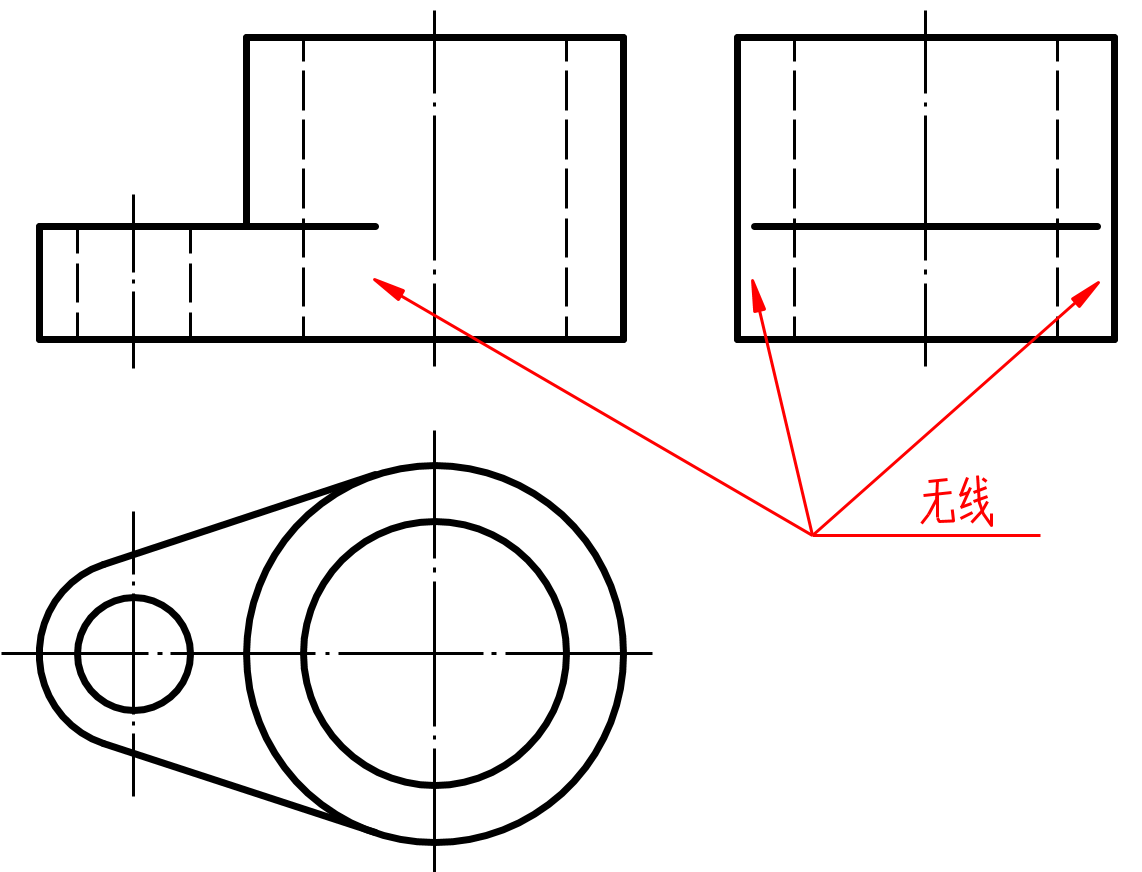

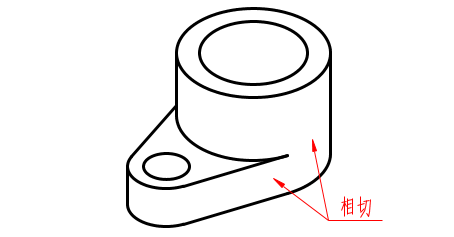

当两形体的相邻表面相切时，两形体表面光滑过渡，其投影分界处不画线，如图7所示。

图7  表面相切

3.相交

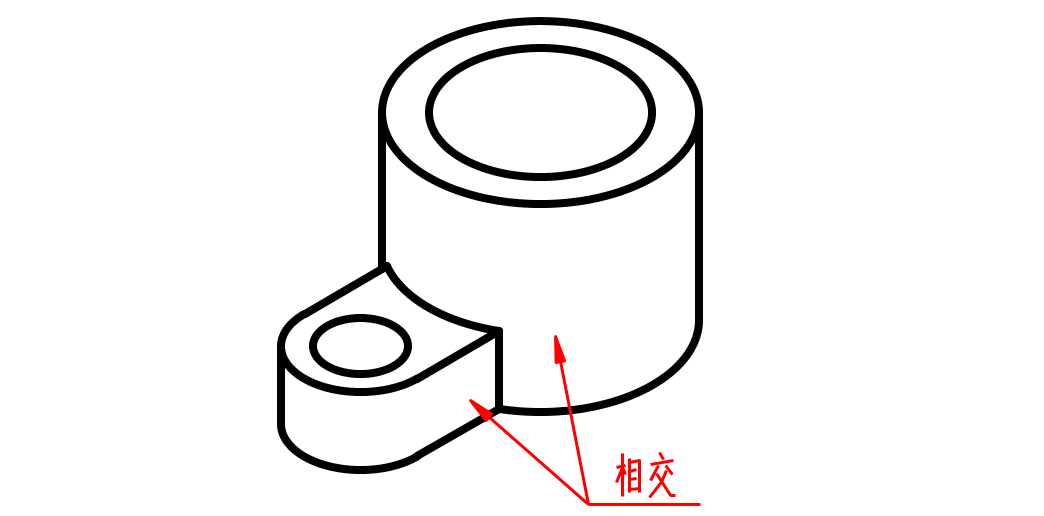

当两形体的表面相交时，其投影在相交处应画出表面交线（截交线或相贯线），如图8所示。

图8  表面相交
