一、形体分析法

组合体在结构特征上与机械零件是没有区别的,也存在着诸如套筒、肋板、底板、凸台等常见的典型结构。组合体可以假想看做是由这些常见的典型结构通过某种方式组合而成的。在画图或看图中，假想将复杂的组合体分解成若干个这样的简单体，按着原有的相对位置不变，逐个地画出。如此，在画组合体视图的过程中，逐一地画出每一个简单体。这种将组合体分解成若干个简单体来画图的假想思维方法，称为形体分析法。这样可简化复杂组合体的画图难度。

二、  画组合体三视图的步骤

画组合体的三视图时，要确定组合体中各形体之间的相对位置关系及表面连接关系，从而对其整体形状和组成方式有比较完整的认识和掌握，然后按照有序的绘图步骤绘制组合体的三视图。

1.形体分析

对组合体进行形体分析，确定组成组合体的组合形式。

2.确定主视图

主视图选择原则：将组合体按自然位置安放使主要表面平行于投影面，轴线垂直于投影面，其主视图的投影方向应能较明显地反映出该组合体的形状特征和各部分之间的位置特征，并尽量减少虚线。可以通过几种方案比较而确定。

3.画三视图

①选比例、定图幅

画组合体三视图时，根据组合体大小和结构复杂情况确定比例，根据视图大小、尺寸、间隔然后确定所用图幅大小。

②布置视图、画基准线

根据视图大小、位置画出各视图定位线。常选用形体的对称面、回转体的轴线、圆的中心线及形体上较大的平面作为定位线。

③画底稿

一般先画主要形体，再画其他形体；先画实形体，再画空形体；先画较大形体，再画较小形体；先画主要轮廓，再画细节。画每一基本形体时，先从反映实形或有特征的视图(圆、等边三角形、正六边形)开始，再按投影关系画出其他视图。在画图过程中，应注意几个视图对应着画，按“长对正、高平齐、宽相等”的投影规律，保持正确的投影关系。

④检查、确认、描深

底稿画完后，按形体逐个检查，纠正和补充遗漏。在画图过程中，应注意对称图形、半圆或大于半圆的圆弧要画出对称中心线，回转体要画出轴线，对称中心线和轴线必须用细点画线画出。当几种图线重合时，一般按粗实线、虚线、细点画线和细实线的顺序取舍。由于细点画线须超出图形轮廓2~5mm，当细点画线与其他图线重合时，超出图形轮廓外的那段点画线不可忽略。确认无误后，按标准图线描深，完成画图。

三、绘制图1所示的轴承座的三视图。

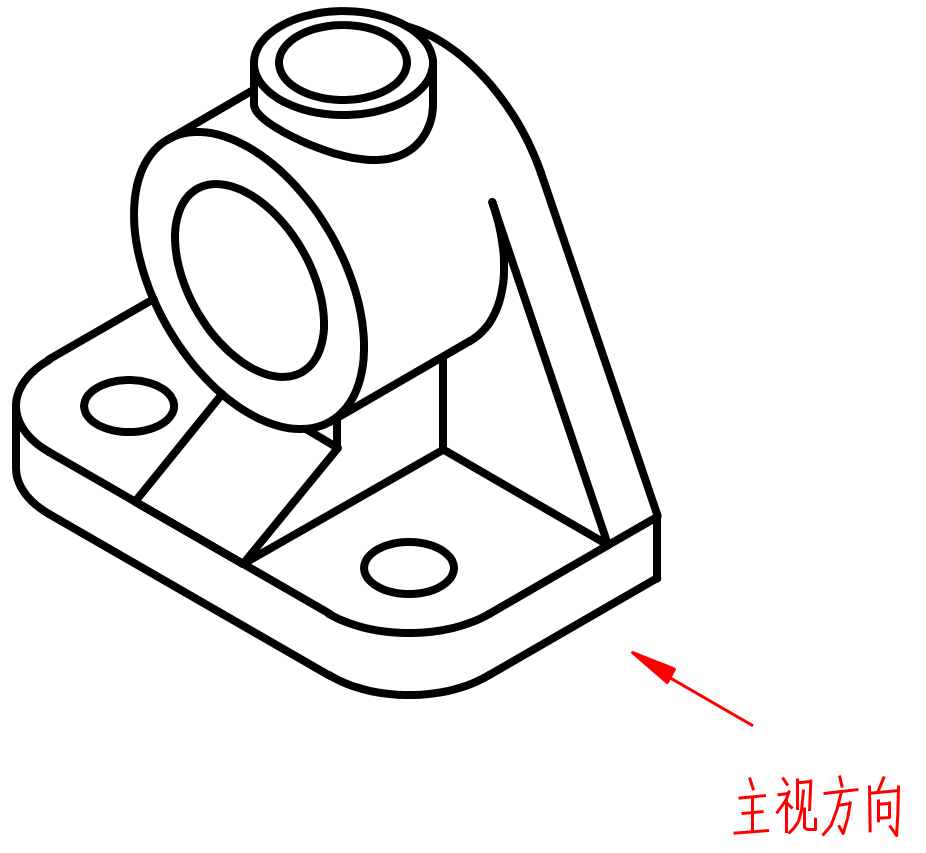

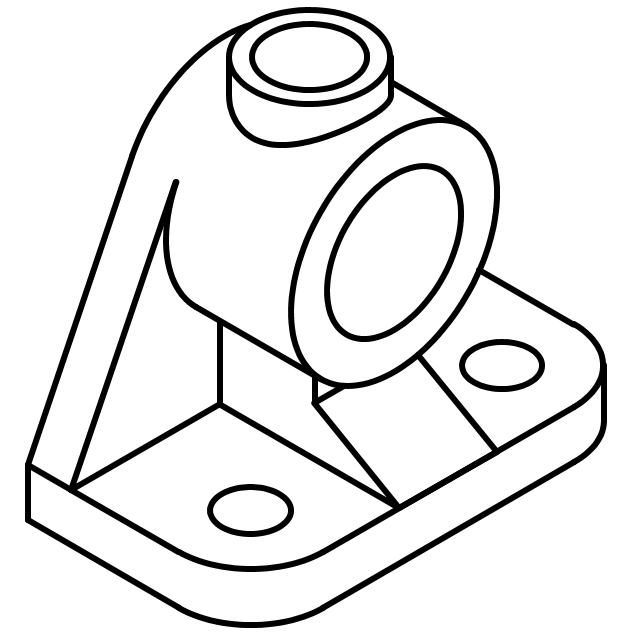

图1  轴承座

1.形体分析

轴承座由底板、轴承主体、支撑板、凸台以及肋板共5个基本形体组成。底板的原形是长方板，前面结构为两个圆角和两个圆柱孔。轴承主体是一个圆筒结构。肋板可看成是一个五棱柱（或五边形板状结构）。底板与支撑板的后端面共面，支撑板的斜面和圆柱主体相切，肋板与圆柱主体相交。

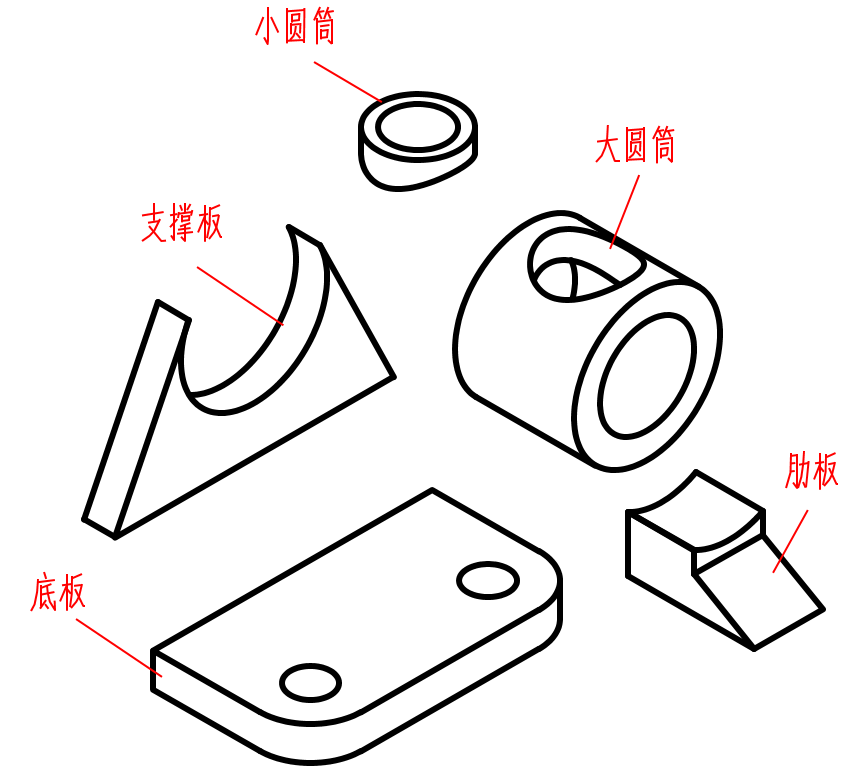

图2  形体分析

2. 确定主视图

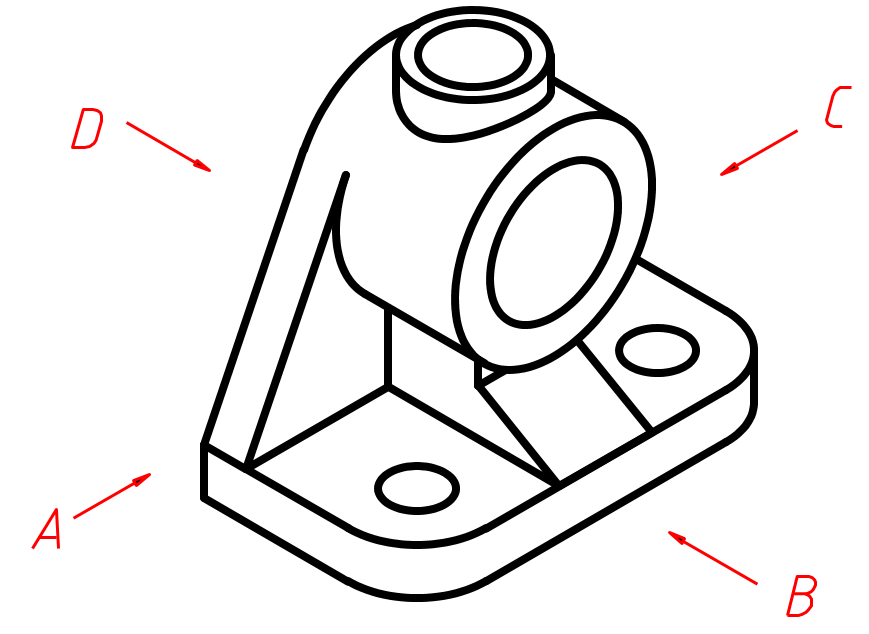

选取轴承座的自然安放位置，可从A、B、C、D四个不同的方向来观察。经过分析比较，发现C方向更能反映轴承座底板、圆柱主体、支撑板和肋板的相对位置关系和形状特征，所以确定C方向作为主视图的投影方向，如图3所示。

图3  主视图方向

3.画三视图

①选比例、定图幅、画定位线。

选用1:1的比例和适合的图幅，按长、宽、高三个方向确定定位线，如图4所示。

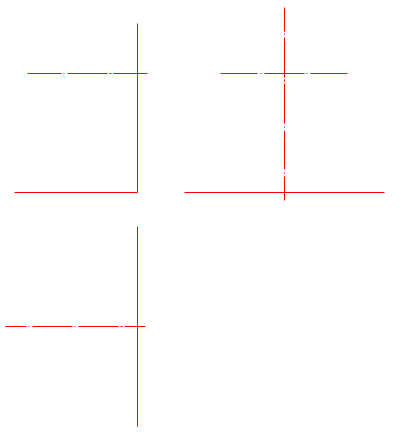

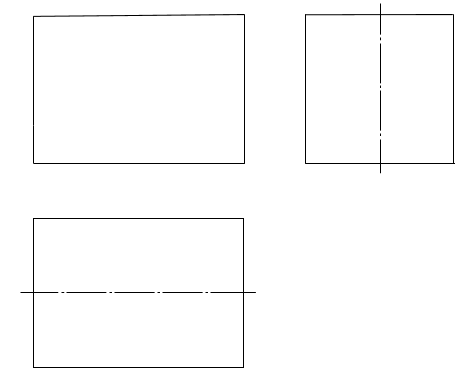

图4  画中心线和定位线

②绘制底稿

用细实线画底板、圆柱主体、支撑板、肋板、凸台按从小到大，从主到次的顺序，一块一块地画，边画边整理，如图5所示。

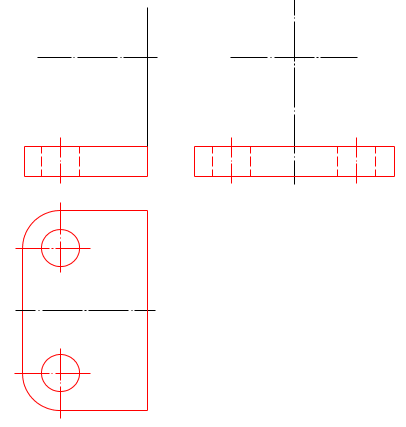

(a)画底板

(b)画大圆筒

(c)画支承板

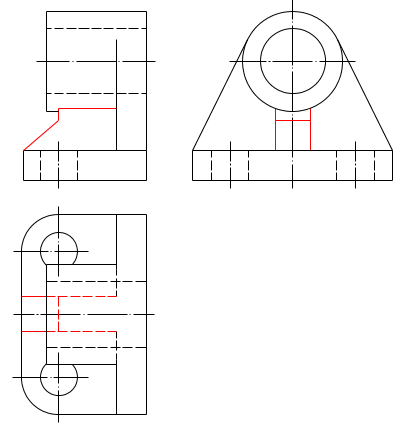

(d)画肋板

(e)画小圆筒

图5  轴承座画底稿过程

③检査、确认、描深

检查并擦去多余图线，按线型要求加深，如图6所示。

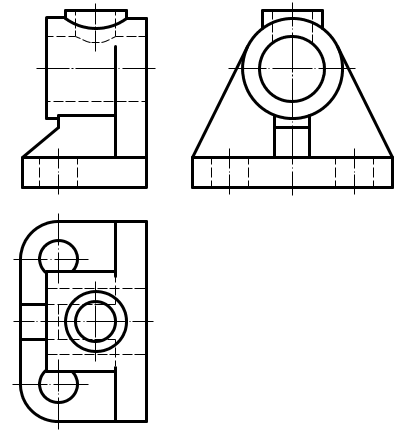

图6  轴承座三视图

四、 绘制如图7所示形体的三视图。

图7  挖切型组合体

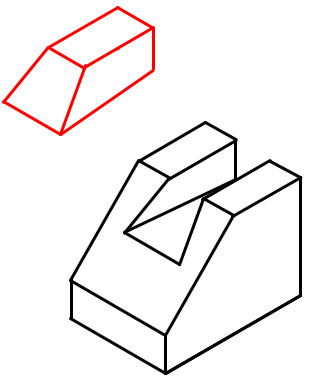

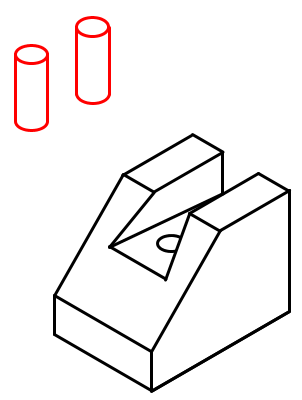

应用形体分析法，假想组合体由长方体经过三次挖切而成，如图8所示。在画这种组合体时，首先将组合体“还原”成长方体画出，然后依次挖切。

基本体

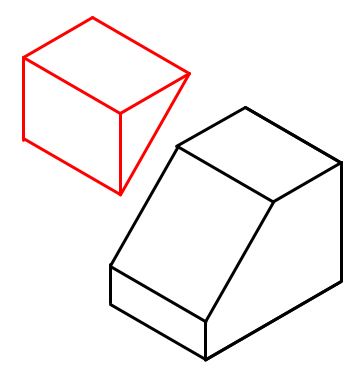

(a)第一次挖切

(b)第二次挖切

(c)第三次挖切

图8  形体分析

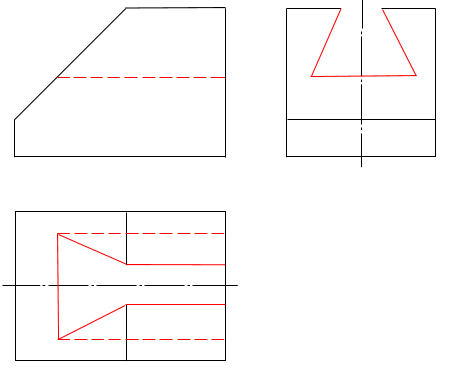

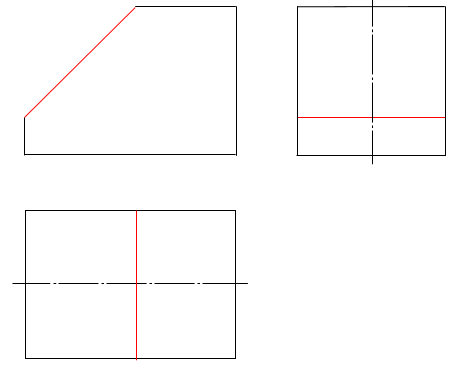

画图过程如图9所示。

图9  画图过程

检查并擦去多余图线，按线型要求加深，如图10所示。

图10  组合体三视图

 五、组合体三视图画图训练

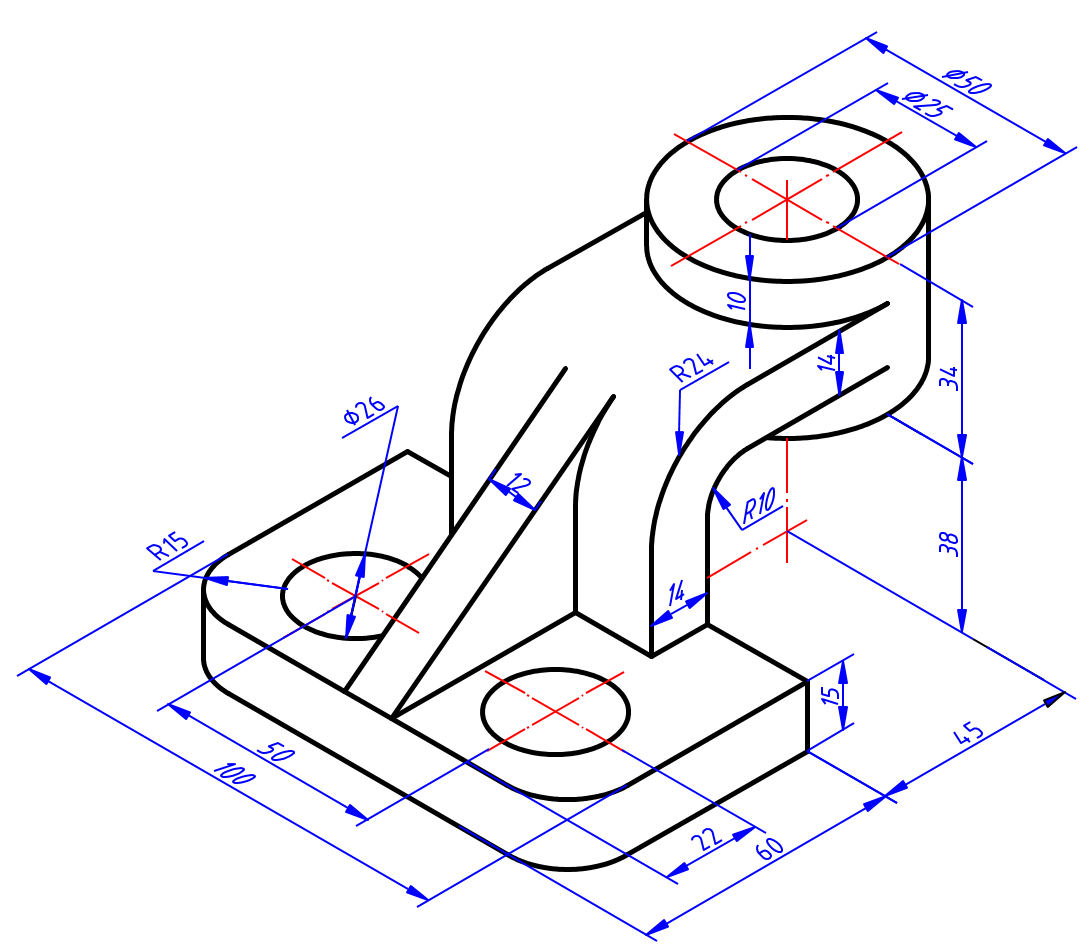

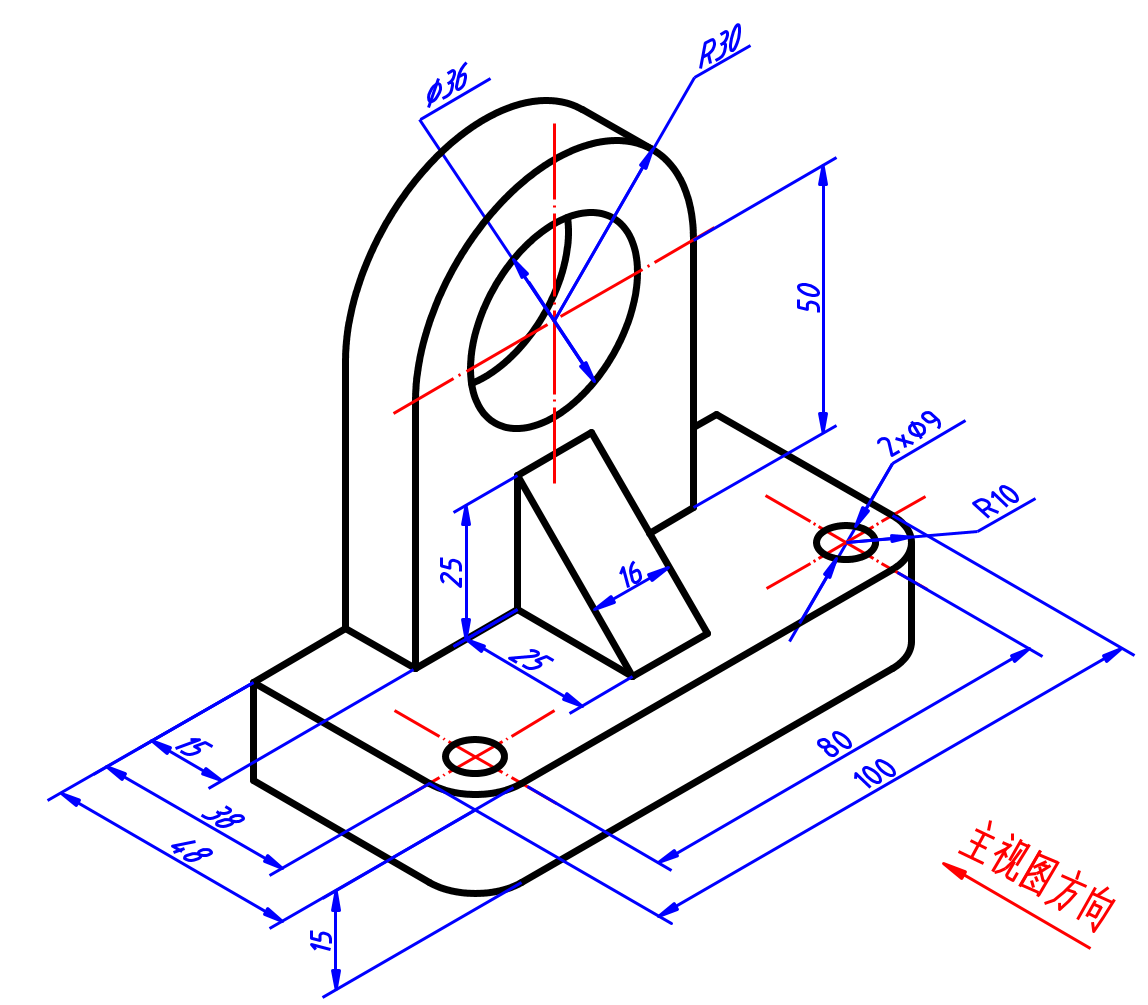

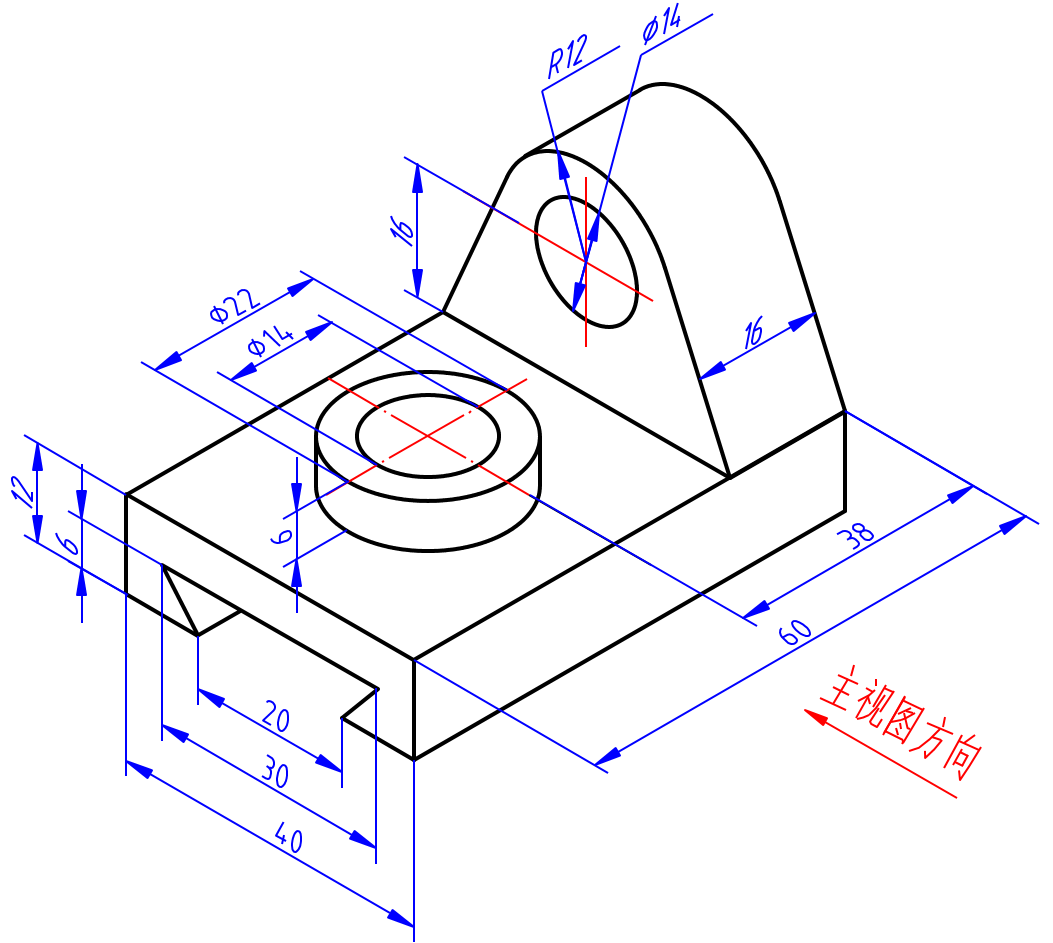

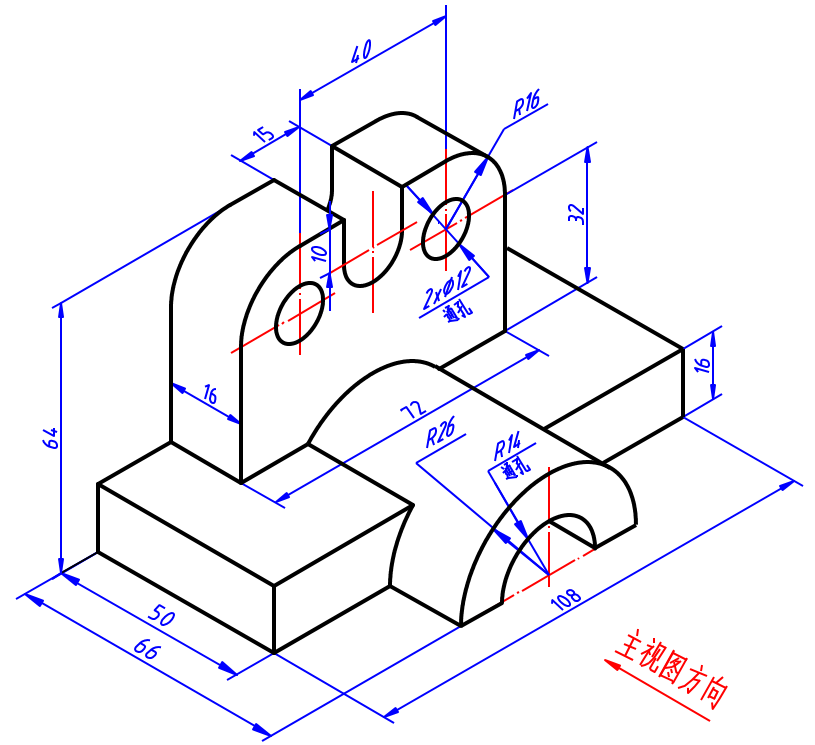

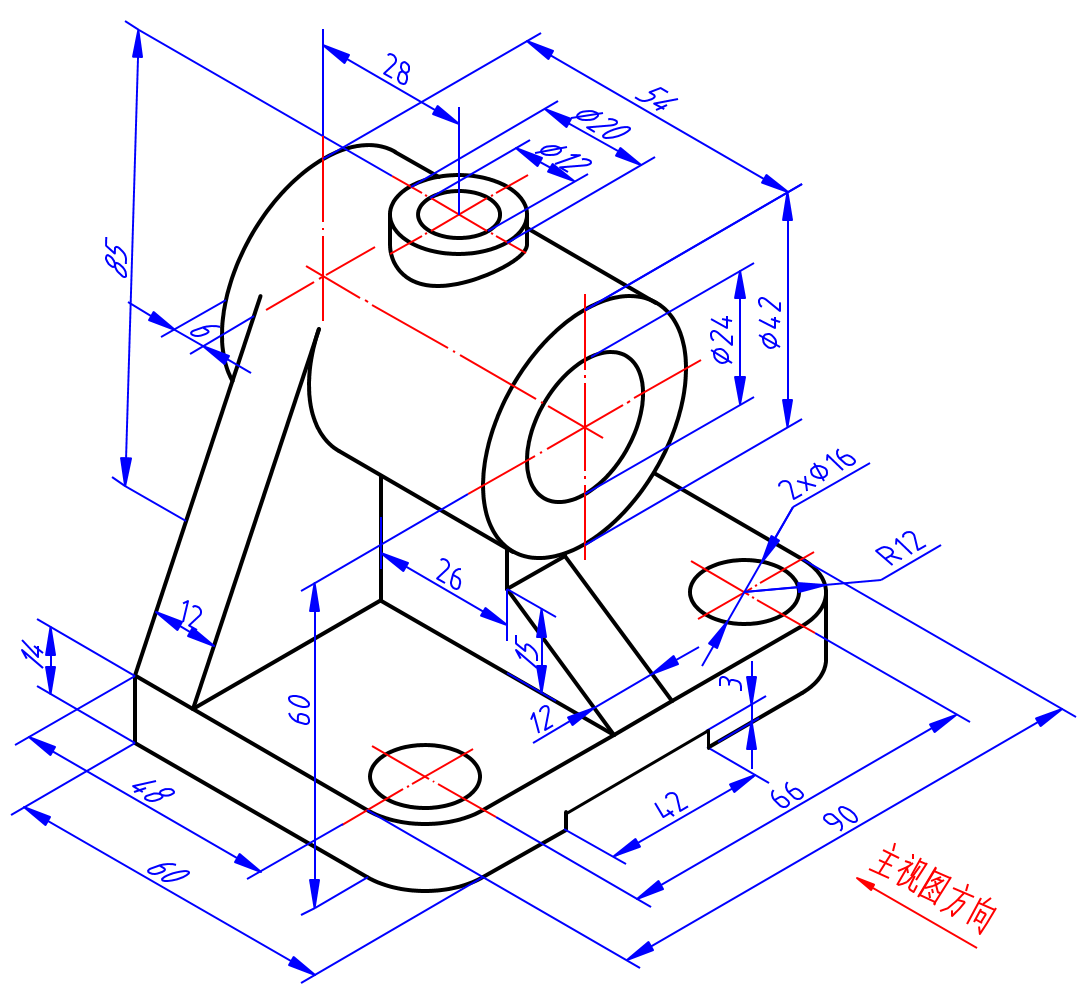

图11

图12

图13

图14

图15
