一、读图的基本要领
1.几个视图联系起来看
一个视图只能反映物体两个方向的尺寸，不能确定唯一的空间物体形状。图1中的物体都是由同一个主视图构思而成。
(a)
(b)
(c)
(d)

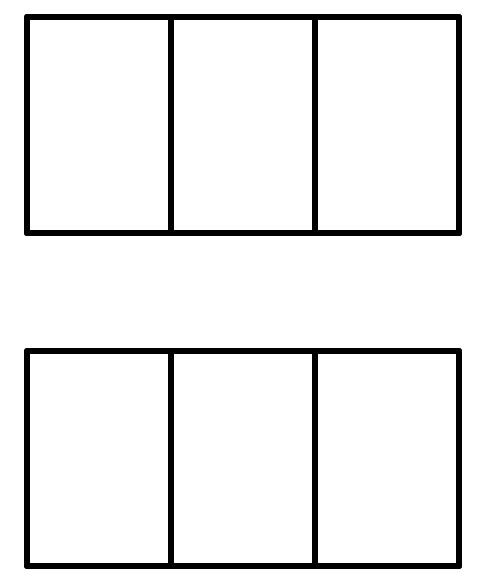

图1 一个视图不能定形
当给定两个不恰当的视图时，也不能唯一确定物体的空间形状。通过图3（a）的主视图和左视图可以构思出不同的空间物体，如图3（b）～（e）所示。
(a)
(b) (c)
(d) (e)
图2 二个视图不能定形
读图时，需要将几个视图联系起来看，通过分析，构思才能想象物体的空间形状
2.抓到形状及位置特征视图

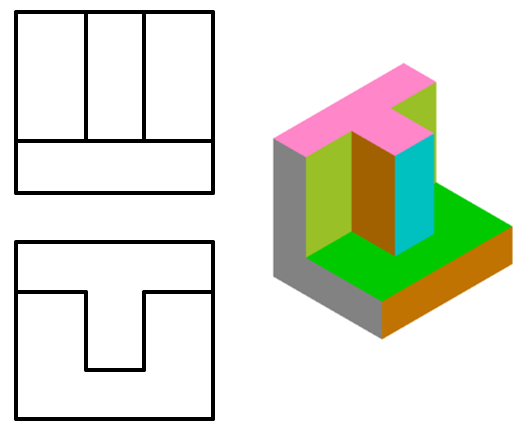

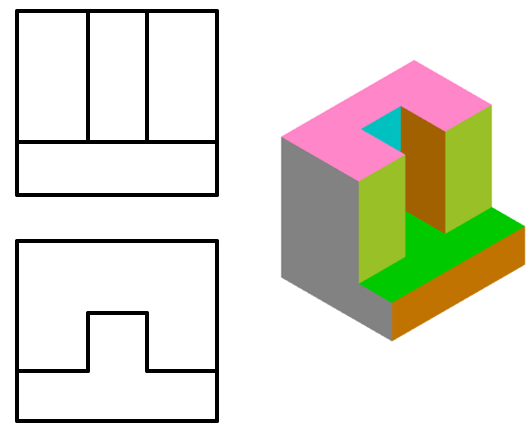

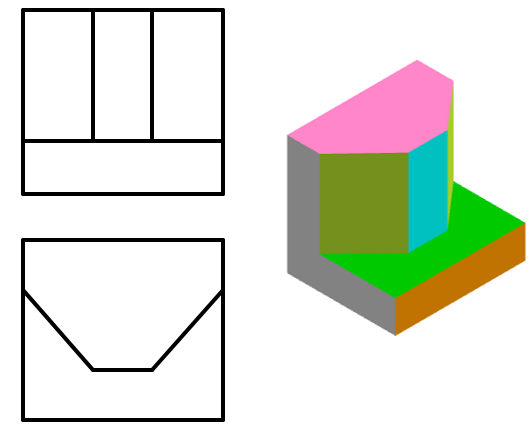

读图时，抓住形状和位置特征视图，再结合其他视图，可以快速识别物体的形状，加快读图的速度。图3的俯视图为形状特征视图。
(a)
(b)
图3 抓住特征视图

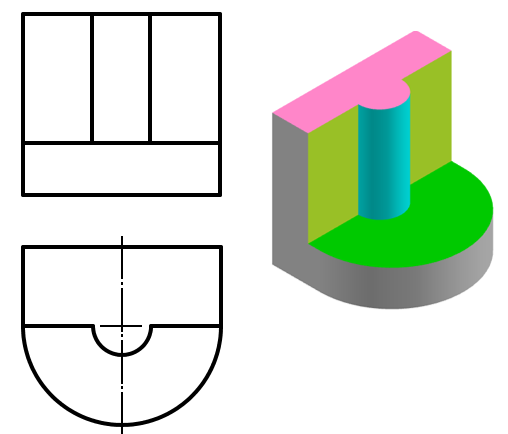

图4的左视图为形体的位置特征视图。
(a)
(b)
图4 抓住特征视图
3.明确视图中图线和线框的含义
不管一个物体那么复杂，它的投影视图都是由一些图线和线框组成。读图时，应该明确视图中图线和线框的代表的含义。

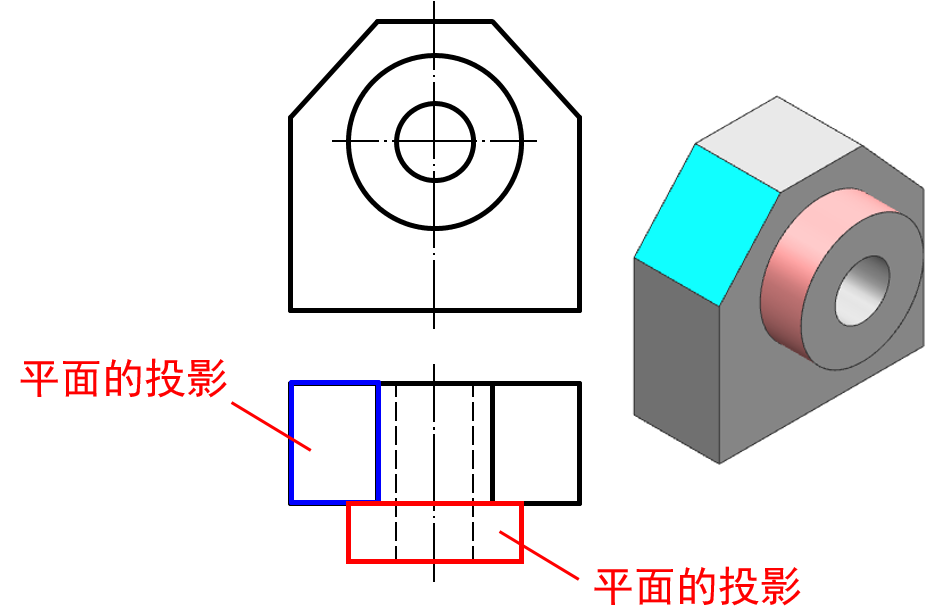

视图中图线的含义包括：
（1）物体上两个相邻表面的交线。
（2）物体表面的积聚性投影。
（3）曲面转向轮廓的投影。

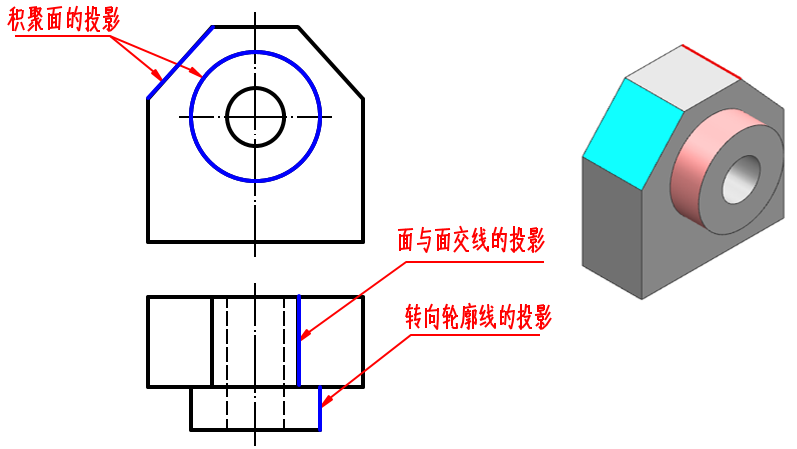

图5 视图中图线的含义
视图中线框的含义包括：

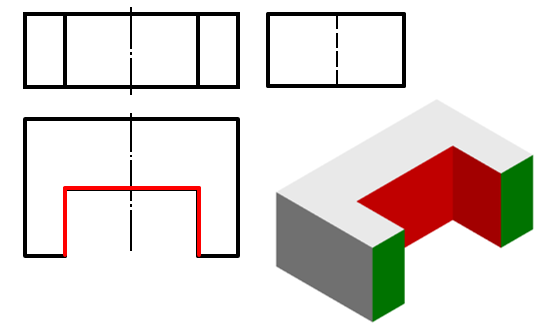

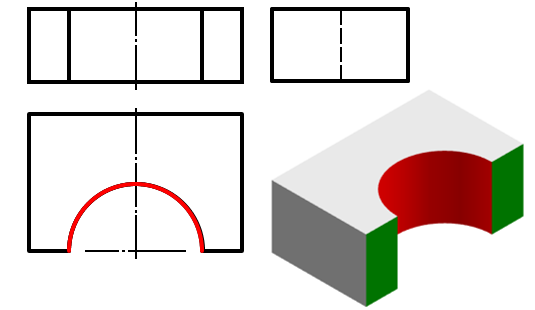

（1）一个线框代表一个面。

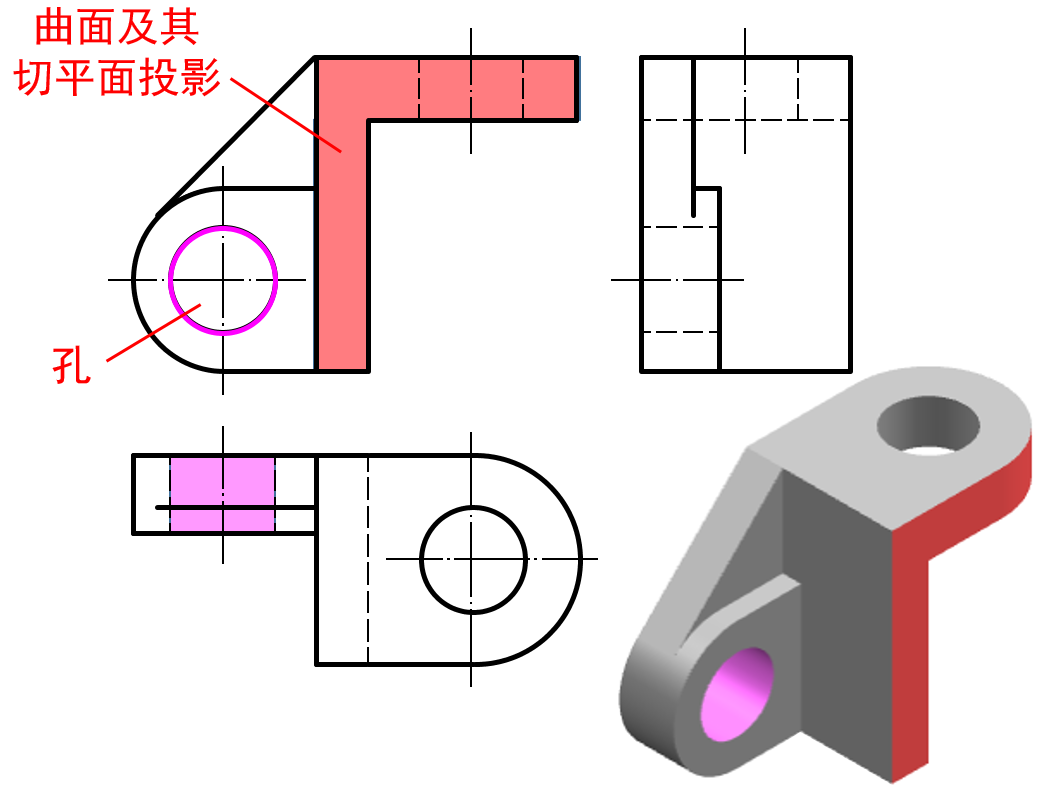

这个面可以是平面，曲面以及曲面加其切平面，甚至是一个孔。
(a)
(b)

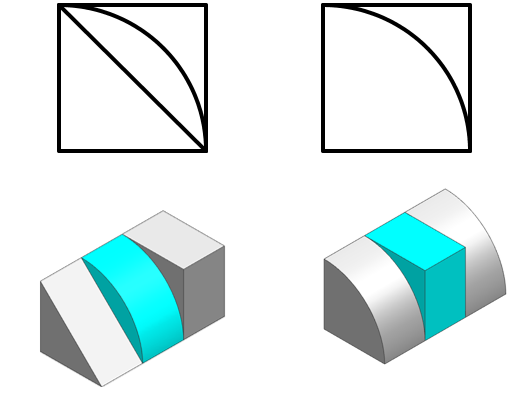

图6 视图中一个线框的含义

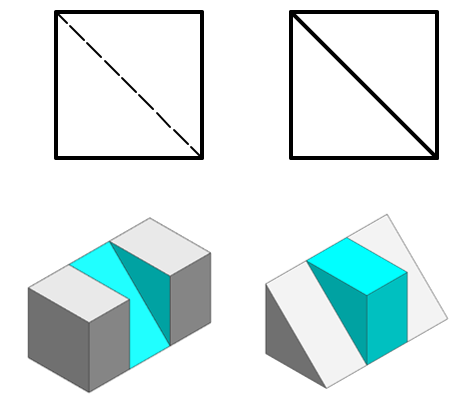

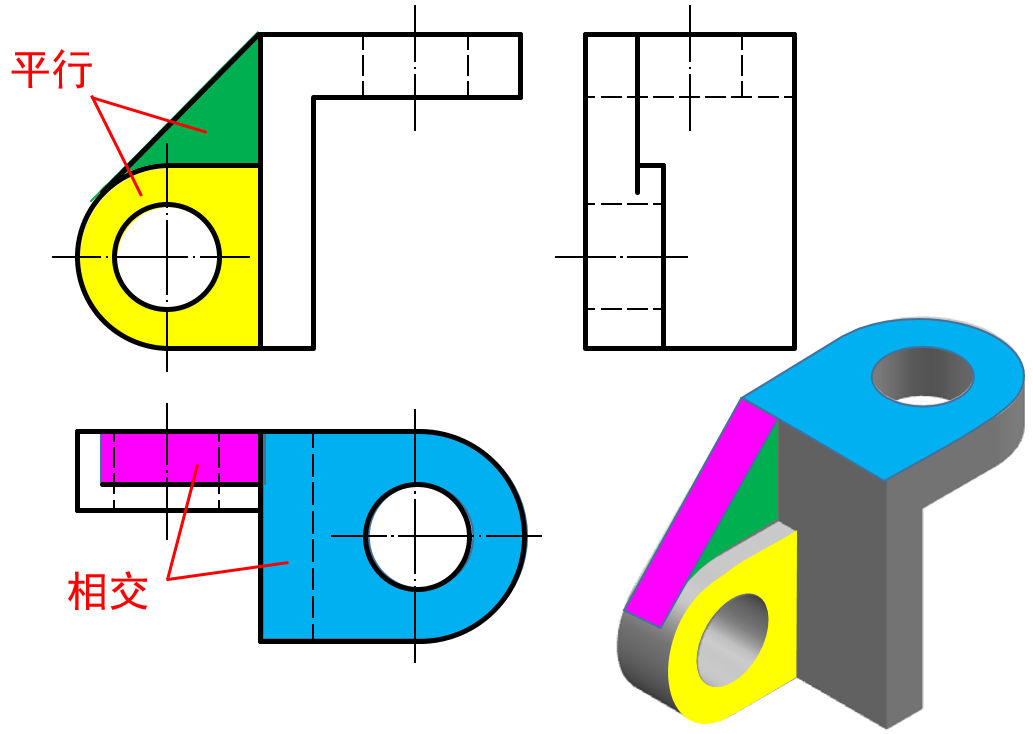

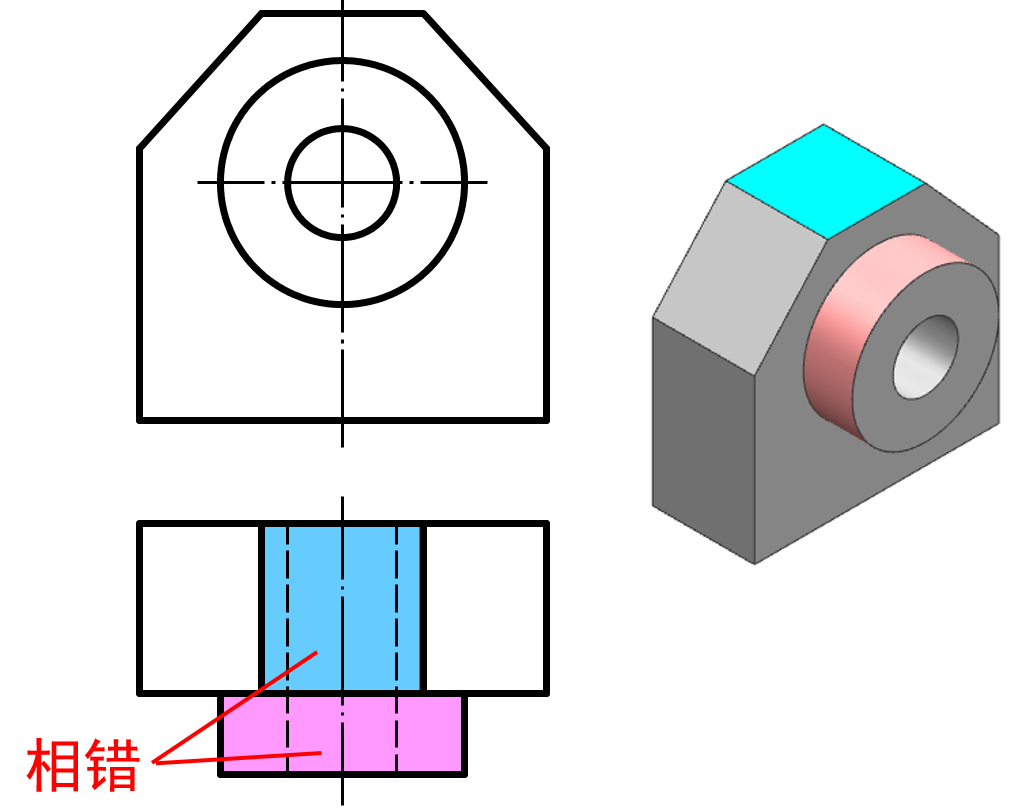

（2）两个线框代表两个面
这两个面在空间上可能平行、相交或相错。
(a)
(b)
图7 视图中两个线框的含义

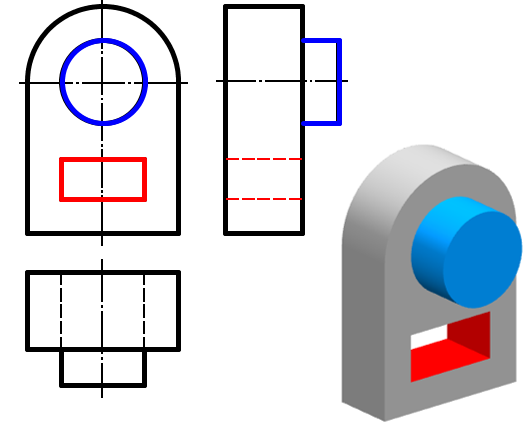

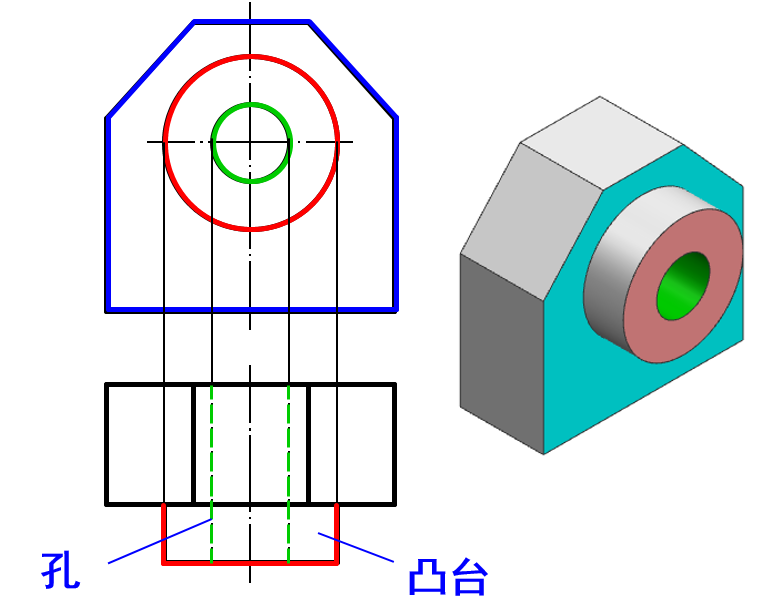

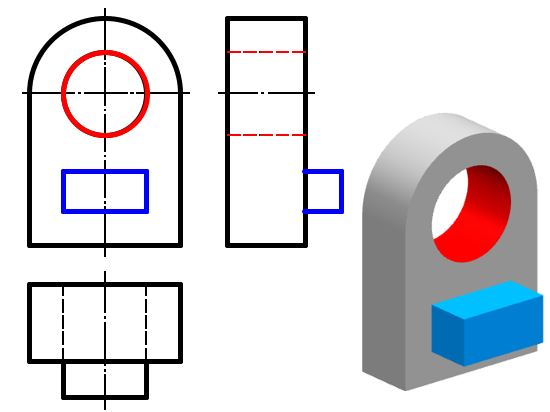

（3）框中有框，非凸必凹
视图中的两个线框互为嵌套关系时，小框代表的形体要么从大框代表的形体上凸出来，要么从大框中开槽或挖孔，凹进去。
图8 视图中框中有框的含义
4.构思的立体结构要合理

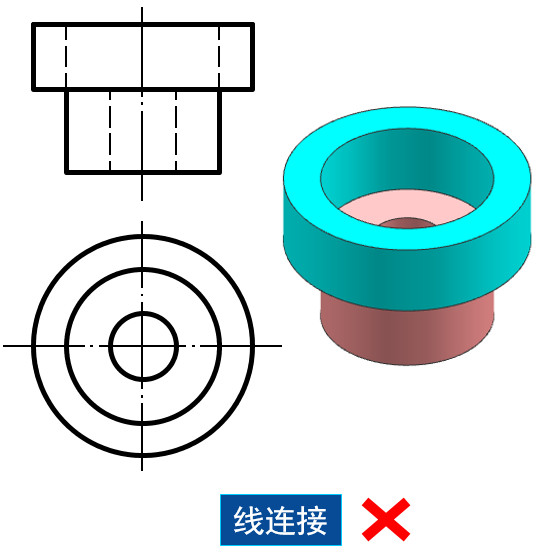

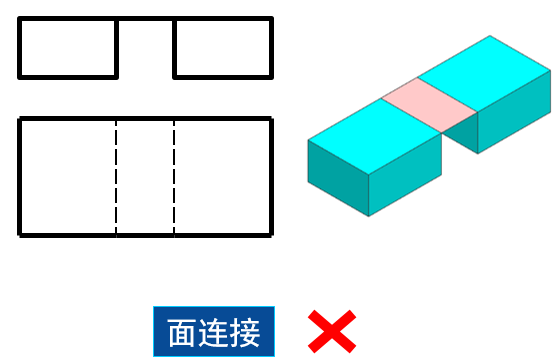

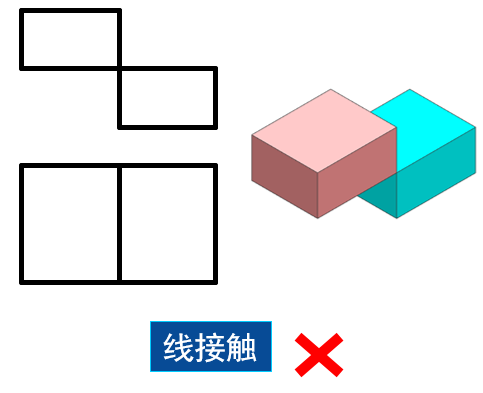

空间物体构思时，一方面要使构思的立体的投影与已知投影相吻合，另一方面还应注意两形体组合时要连接牢固，不能出现点接触、线连接和面连接，也要避免出现封闭空腔。
图9 构思的立体要合理
读图时，一方面一定要抓住特征视图，几个视图联系起来分析、比较，构思出正确的空间形体；另一方面要熟悉、掌握各种基本形体及其截交、相贯后的形状及变化，从而提高空间形体构思能力。

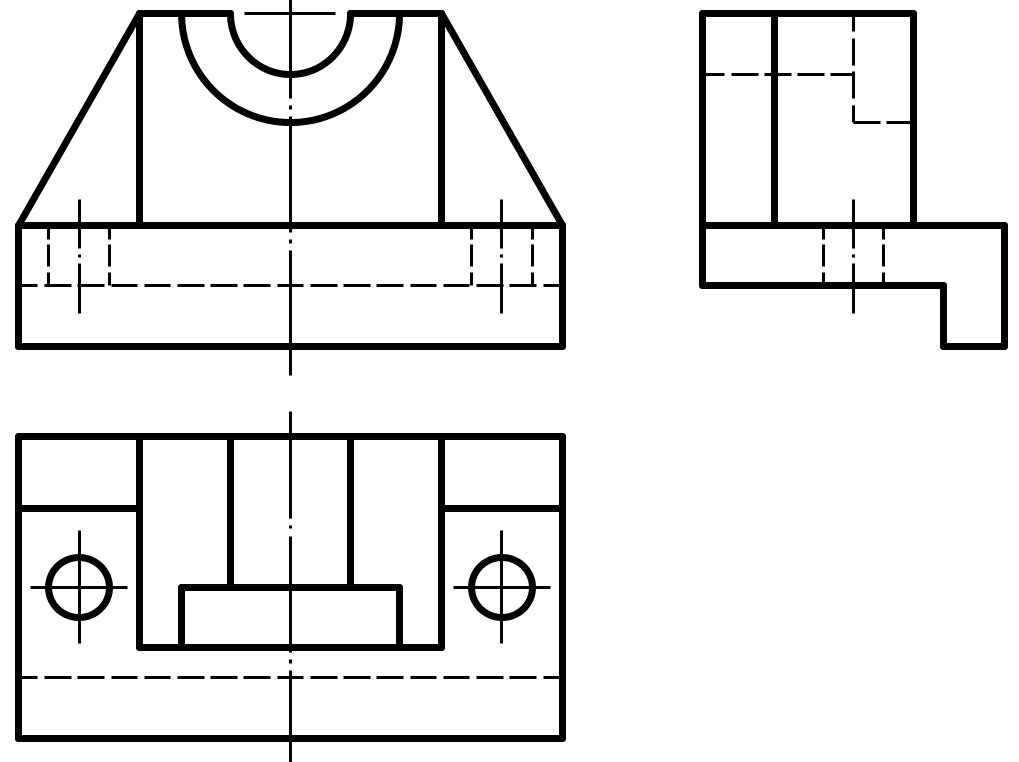

例1 根据图10所示的三视图，想出立体的形状
图10 三视图

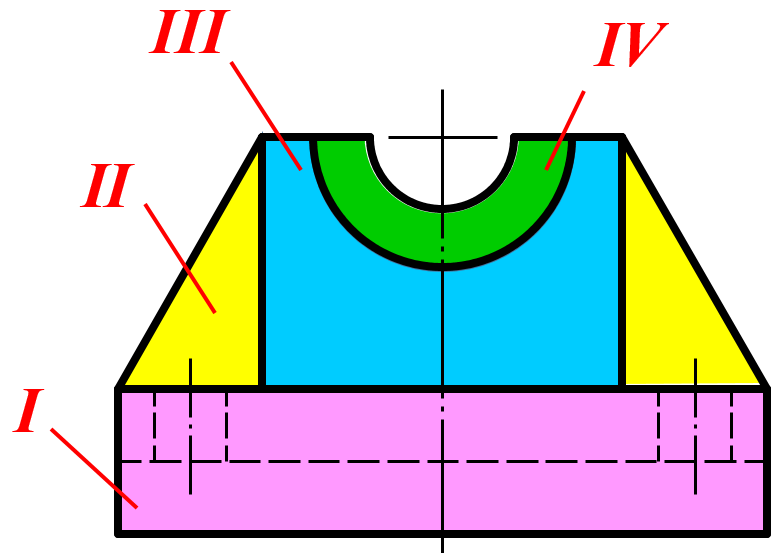

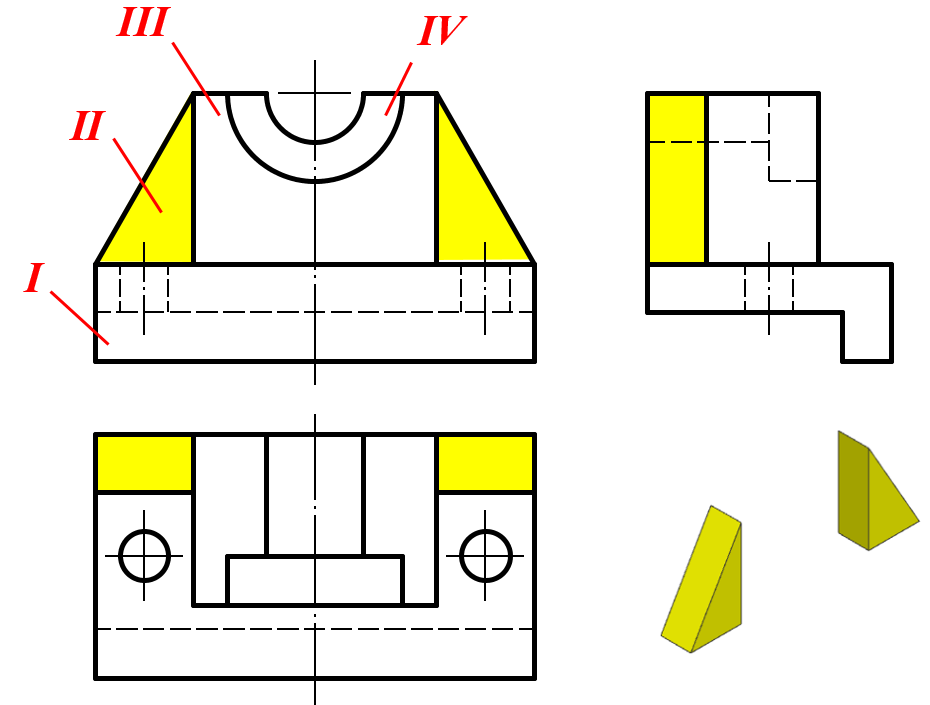

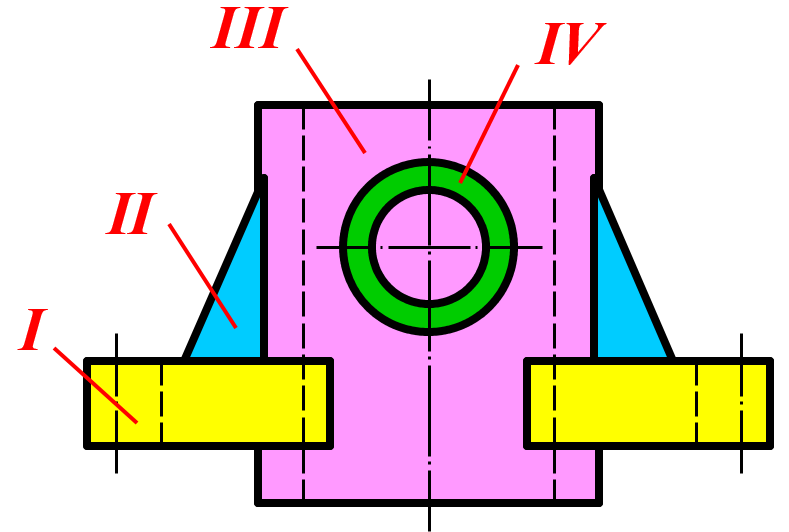

分析 从形位特征明显的主视图入手，把视图分成四个线框，左右两个黄色线框一样，视为一个形体，左右对称分布，如图11所示。
图11 主视图的分线框

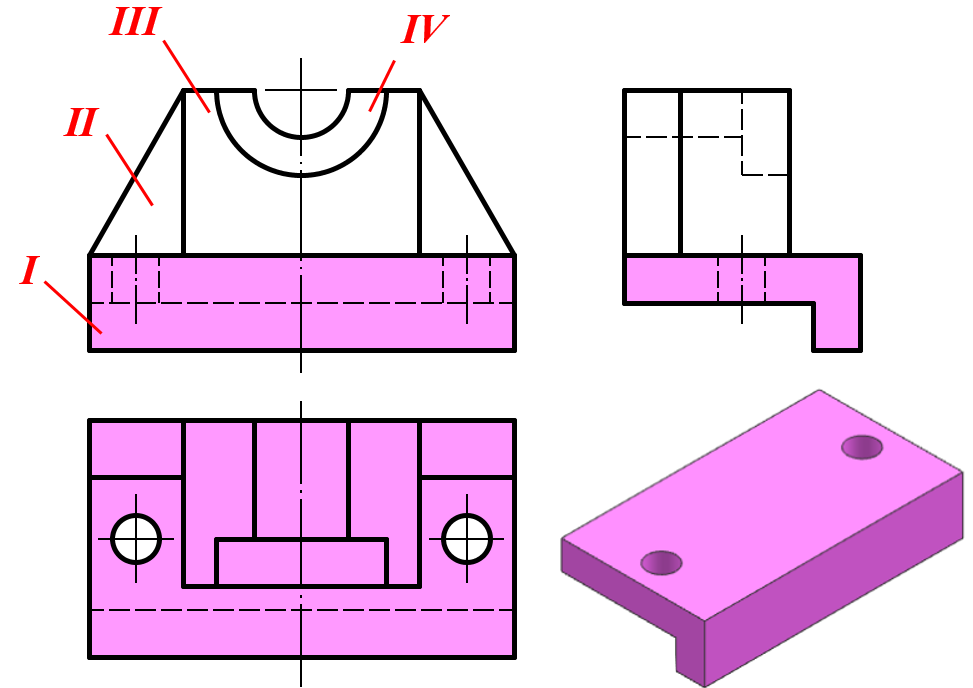

根据投影规律，形体Ⅰ为以左视图外轮廓为端面的左右拉伸柱体，处于定位支撑的底部，称为底板。底板上左右对称分布两个通孔，底板三视图及立体结构如图12所示。
图12 底板三视图及立体结构

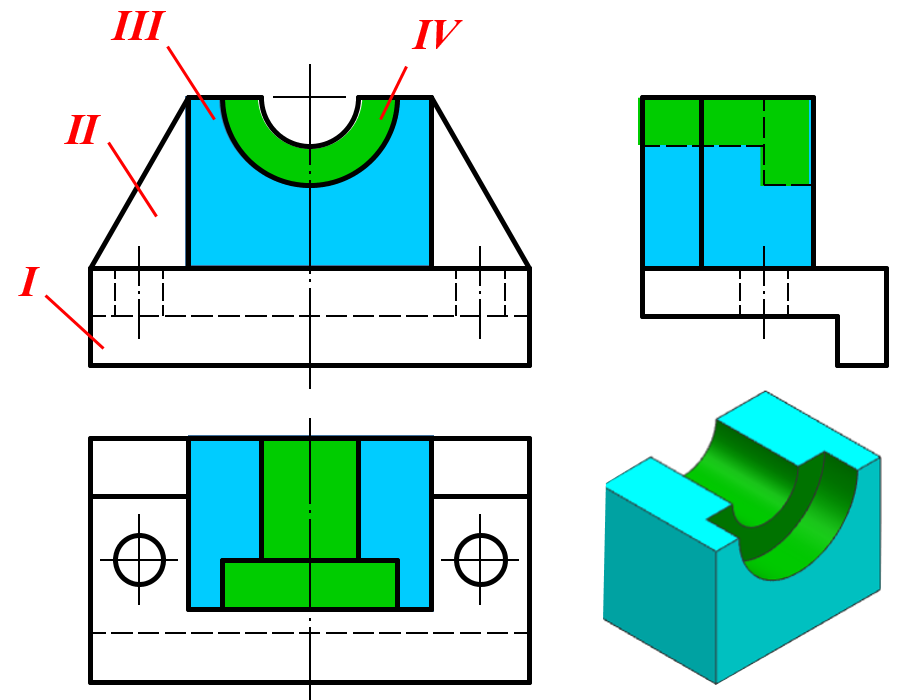

根据投影规律，形体Ⅲ为长方体，线框Ⅳ与线框Ⅲ为嵌套关系，对应投影，线框Ⅳ为阶梯孔。形体Ⅲ三视图及立体结构，如图13所示。
图13 形体Ⅲ三视图及立体结构
根据投影规律，形体Ⅱ为三棱柱，三视图及立体结构，如图14所示。
图14 形体Ⅱ三视图及立体结构
处于定位支撑作用的形体Ⅰ在下方，形体Ⅱ在形体Ⅰ的上面左右居中的位置，形体Ⅲ左右对称分布。三个形体的后面靠齐，组合体立体结构如图15所示。
图15 组合体立体结构

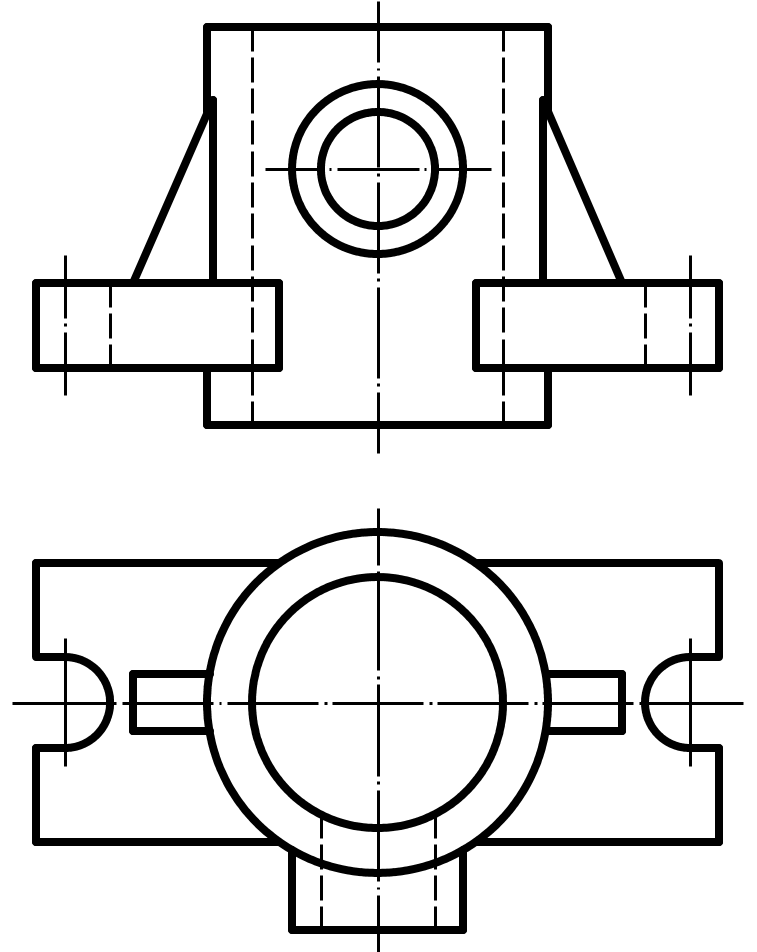

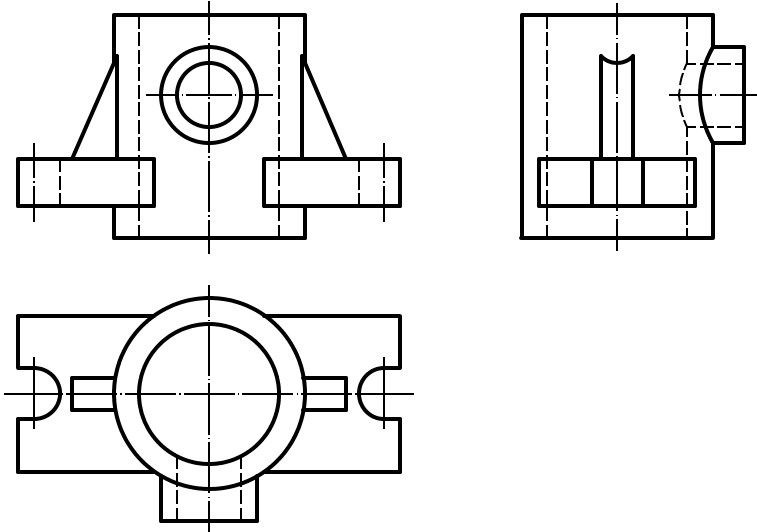

例2 根据图16所给的主、俯视图，想出立体的形状，并补画左视图
图16 两视图

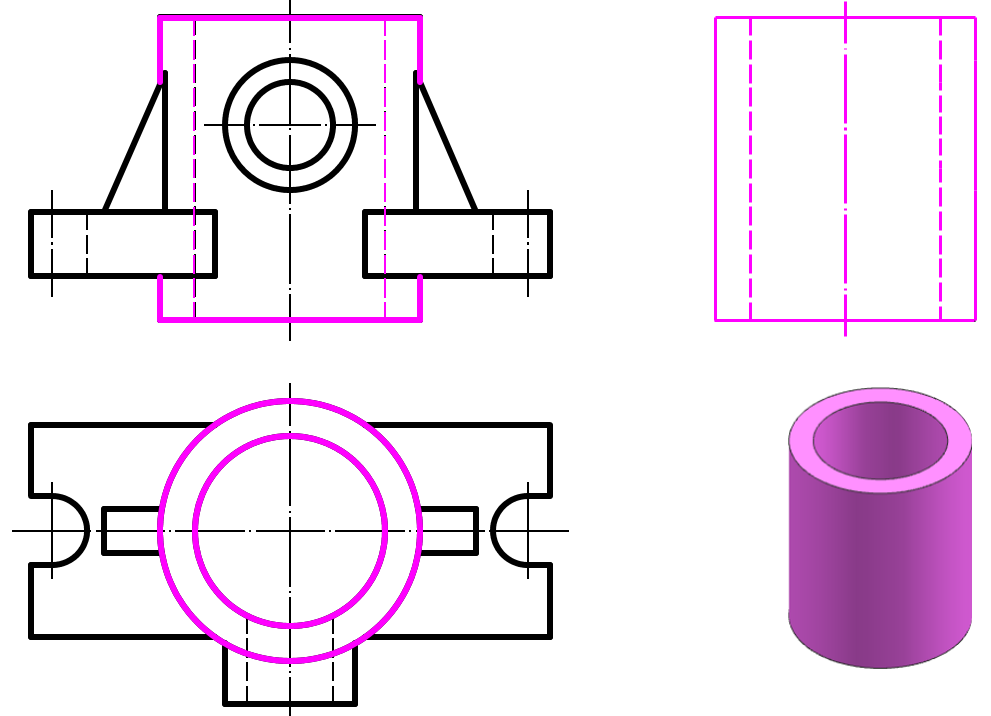

形体分析及画图过程如图17所示。
(a)分线框
(b)画圆筒

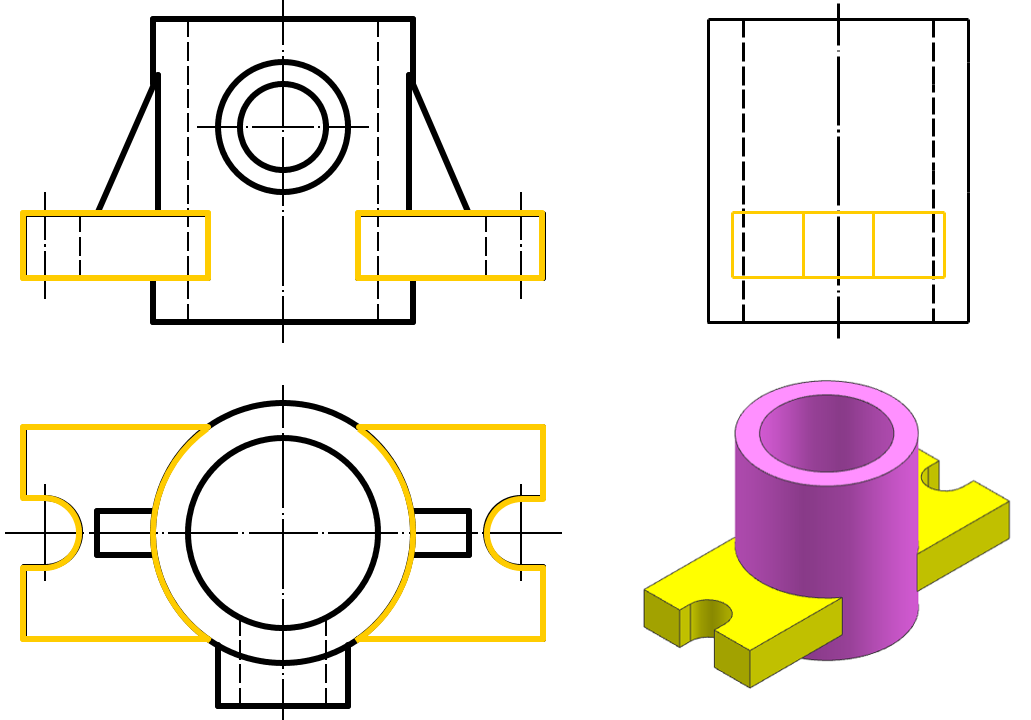

(c)画底板

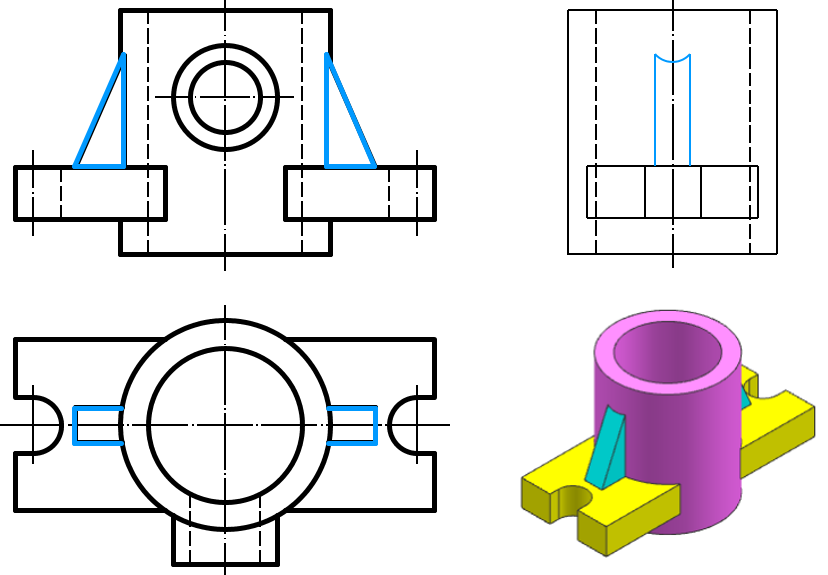

(c)画肋板

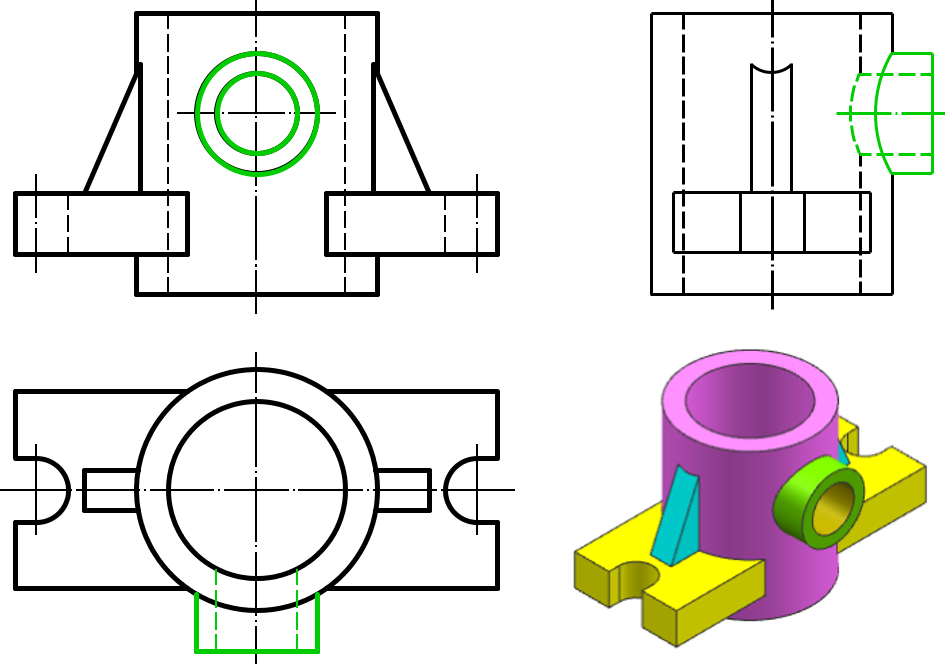

(d)画凸台
(e)检查加深图线
图17 形体分析及画图过程
形体分析法是读图的基本方法，但对于某些表面形状复杂的立体和局部难懂的结构及挖切式组合体，切割后形体不完整，特征不明显。因此，往往需要在形体分析法的基础上，使用线面分析法。
物体由面包罗而成，分析每个表面的形状，相对投影面的位置，以及彼此之间的相对位置及交线，综合起来就是整个立体。

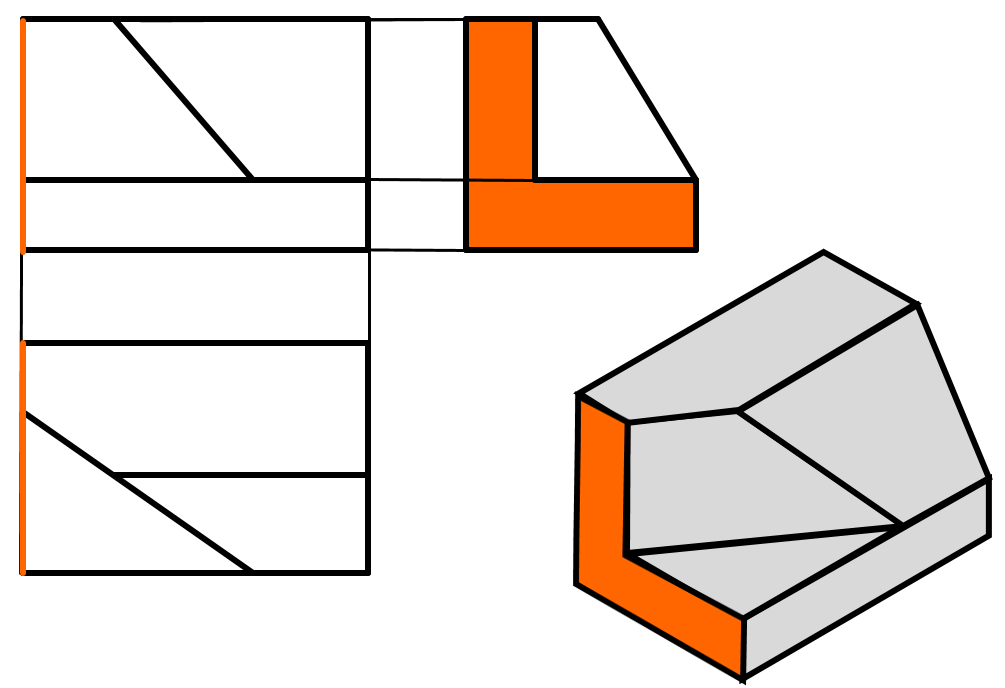

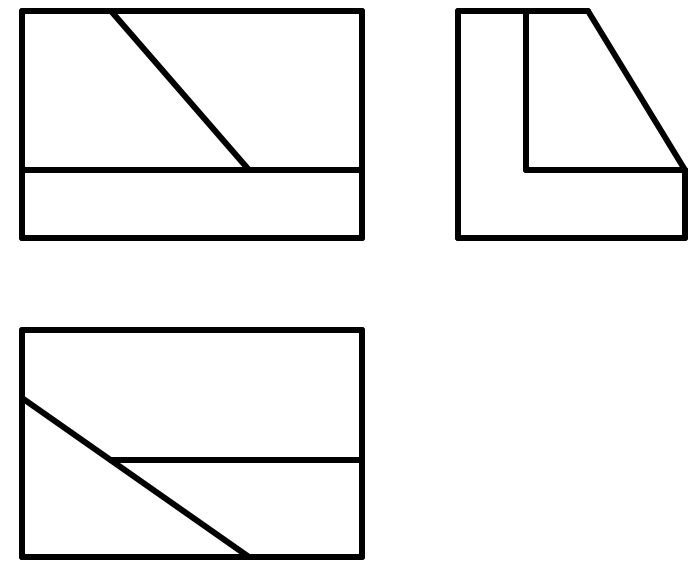

例3 根据图18所示的三视图，想出立体的形状
图18 两视图

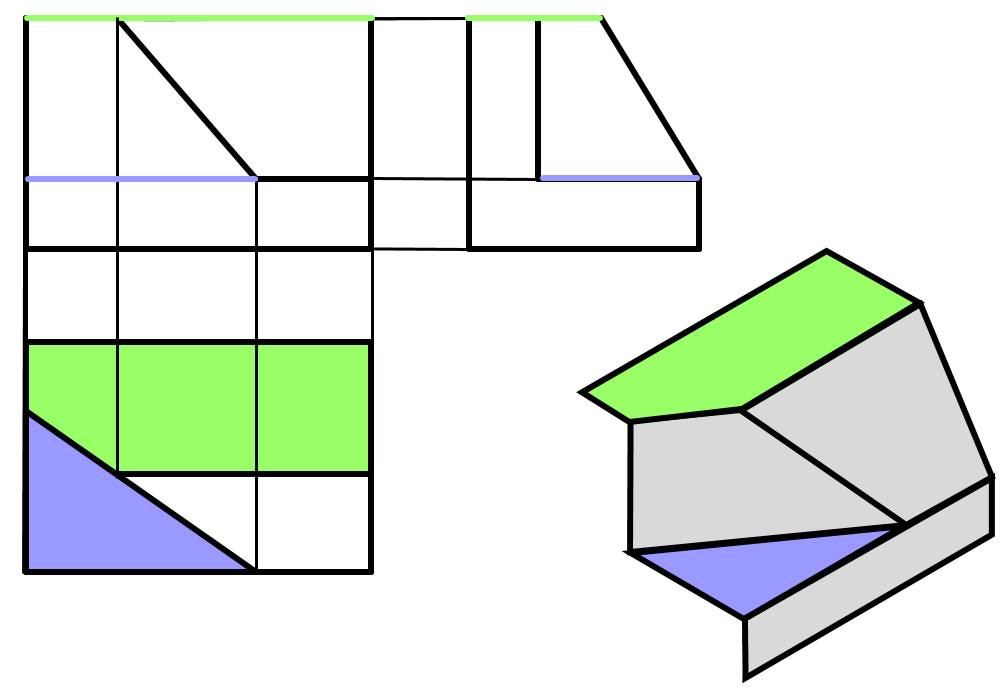

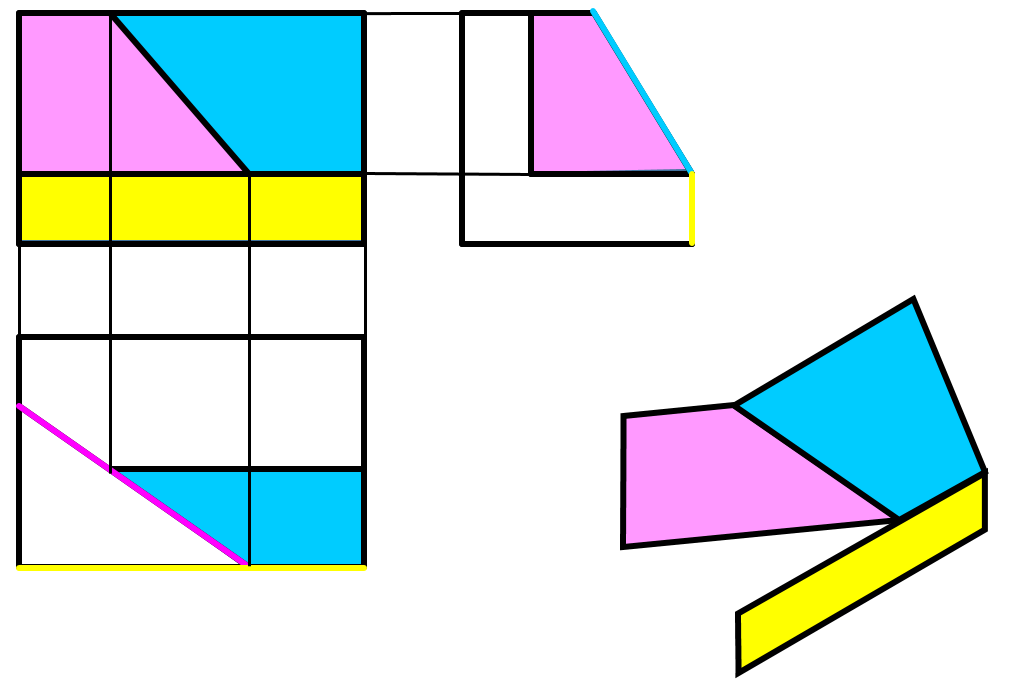

线面分析法的着眼点是面，熟练掌握投影法三类面的投影特性。分线框，利用投影规律，分析面形，围合得整体。线面分析过程如图19所示。
(a)主视图线框
(b)俯视图线框
(c)左视图线框
图19 线面分析法
