用正投影法绘制出物体的图形称为视图，主要用来表达机件的外部结构形状，一般只画出机件可见部分，必要时才画出不可见部分。视图通常可分为基本视图、向视图、局部视图和斜视图。

一、 基本视图

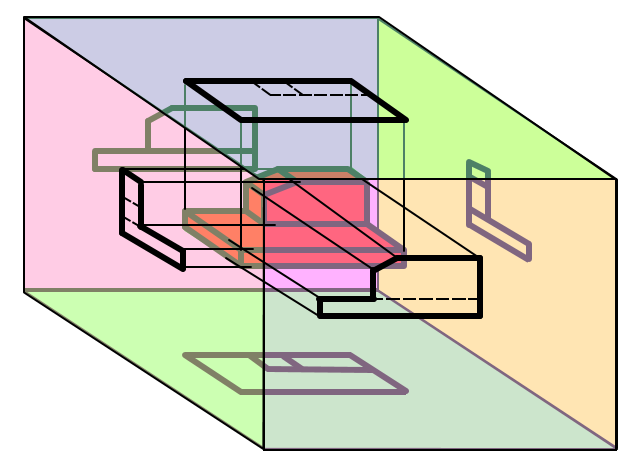

机件向基本投影面投射所得的视图称为基本视图。国家标准中规定：以正六面体的六个面为基本投影面，将机件放在正六面体中，分别向六个基本投影面投射，得到六个基本视图。六个基本视图除了前面介绍的主视图、左视图和俯视图外，又增加了由右向左投射所得到的右视图；由下向上投射所得到仰视图；由后向前投射所得到后视图。

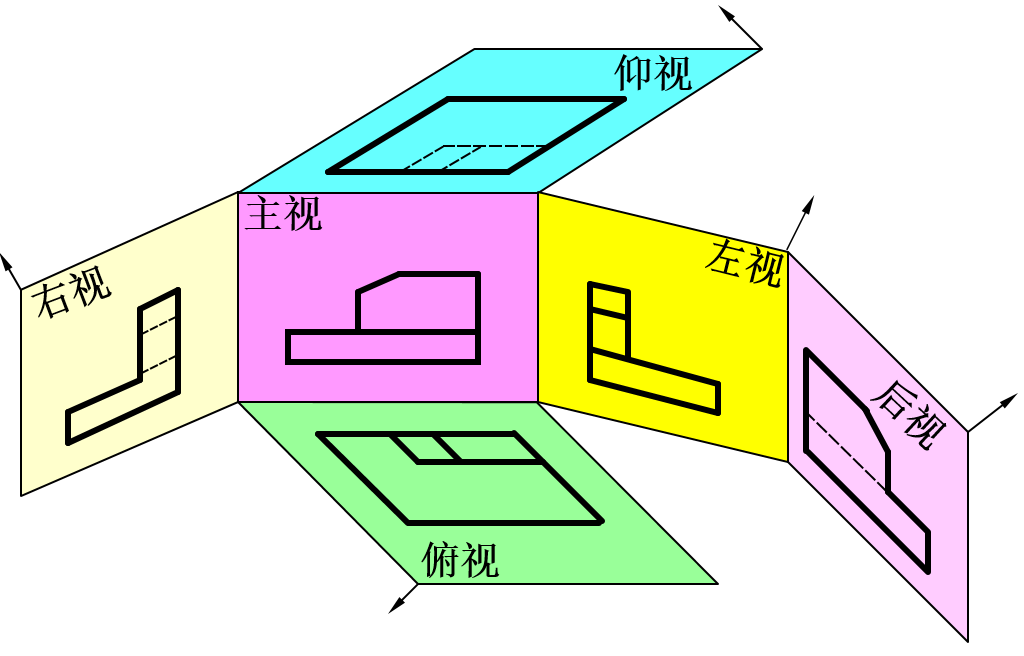

六个基本投影面的展开。

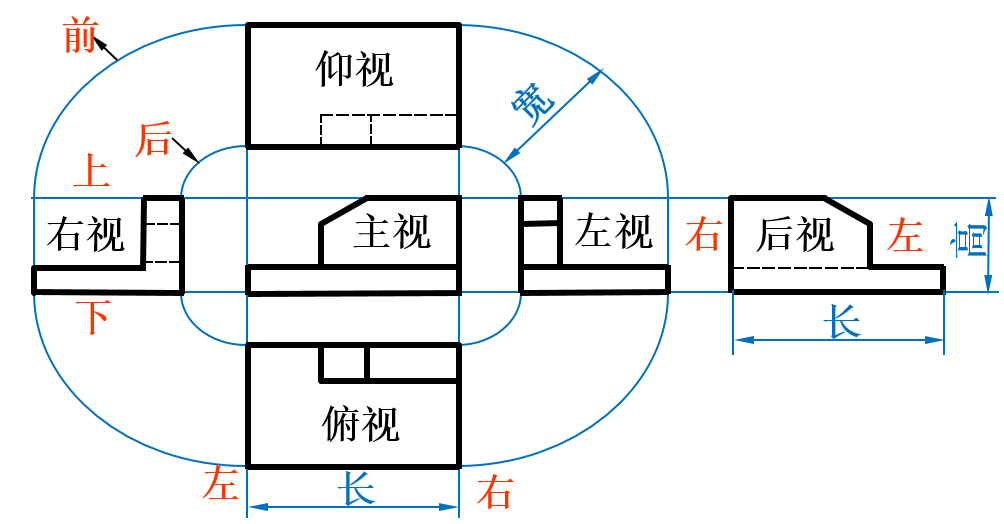

六个基本视图的对应关系，仍遵守“三等”规律，即：主、俯、仰、后视图长对正，主、左、右、后视图高平齐，左、右、俯、仰视图宽相等。

六个基本视图的配置，反映了机件的上下、左右、前后的位置关系，其中左、右、俯、仰视图靠近主视图的一边代表物体的后面，而远离主视图的一边代表物体的前面。

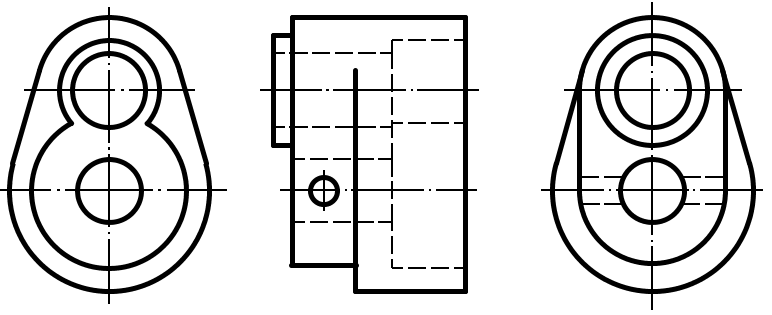

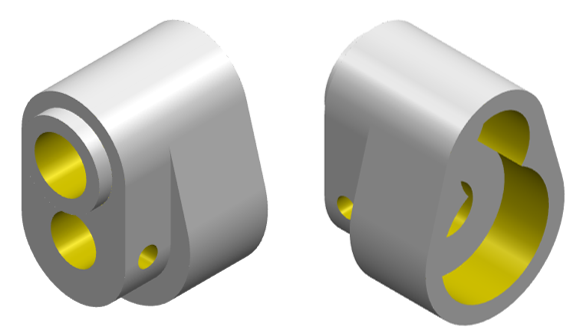

为了便于读图，视图一般只画出机件的可见部分。图示机件为了更好地表达清楚左右两侧面的形状，采用了右视图、主视图及左视图三个基本视图表达。

二、 向视图

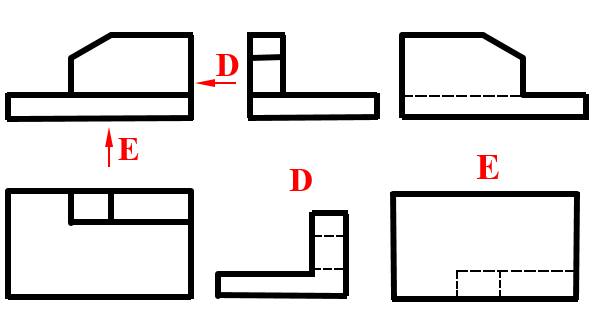

六个基本视图按投影关系配置，可以不标注视图的名称。若某个视图不能按投影关系位配置，则应在该视图的上方标出“×”（“×”为大写字母），在相应视图的附近用箭头指明投射方向，并标注相同的字母。这种位置可自由配置的基本视图称为向视图。

三、 局部视图

当机件仅有局部结构形状需要表达，而又没有必要画出其完整的基本视图时，可将机件的某一部分向基本投影面投射，所得的视图称为局部视图。

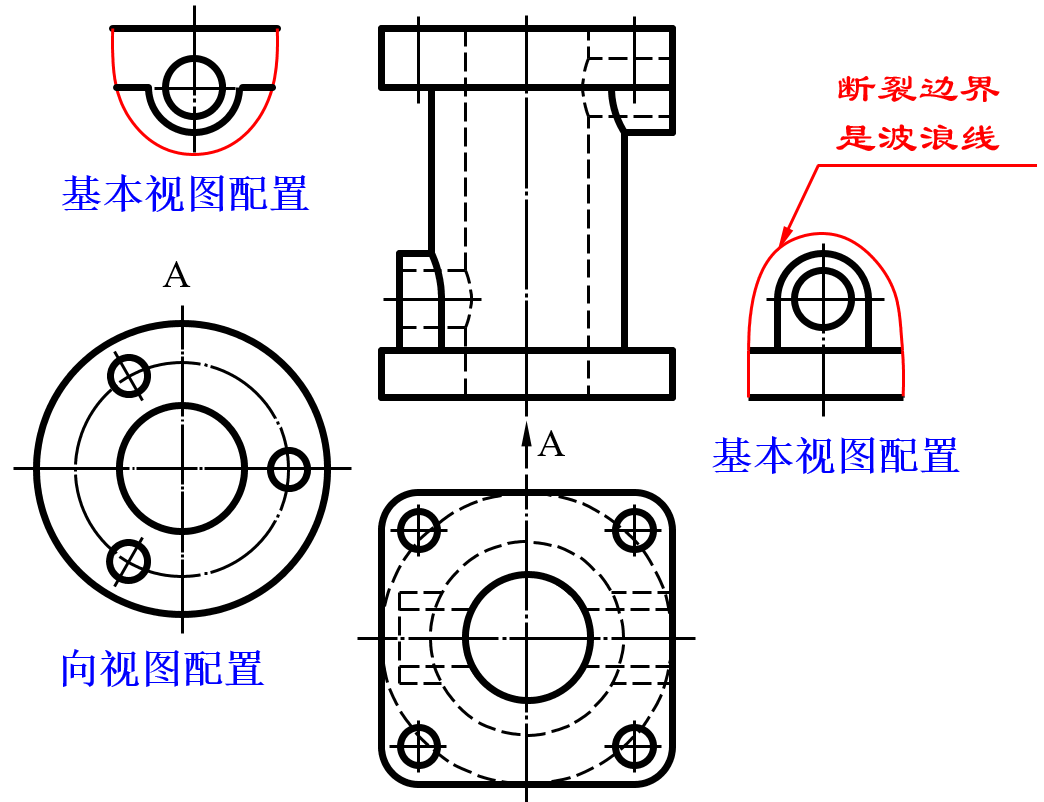

图示机件的两个凸台和底板孔的分布情况，采用了局部视图的表达方法。

局部视图的画法和标注：

(1)局部视图的断裂处边界用波浪线或双折线表示。当所表示的局部结构是完整的，且外轮廓又封闭时，波浪线或双折线可省略。

(2)局部视图可按基本视图的形式配置；也可以按向视图的形式配置并标注，标注方法与向视图相同。

四、斜视图

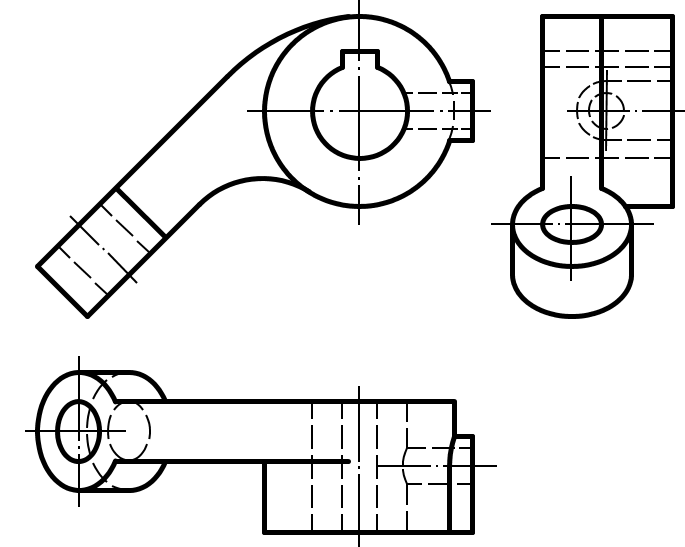

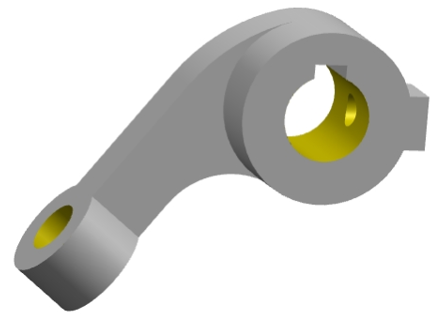

当机件的表面与基本投影面处于倾斜位置时，基本投影面上不能反映表面的实形。

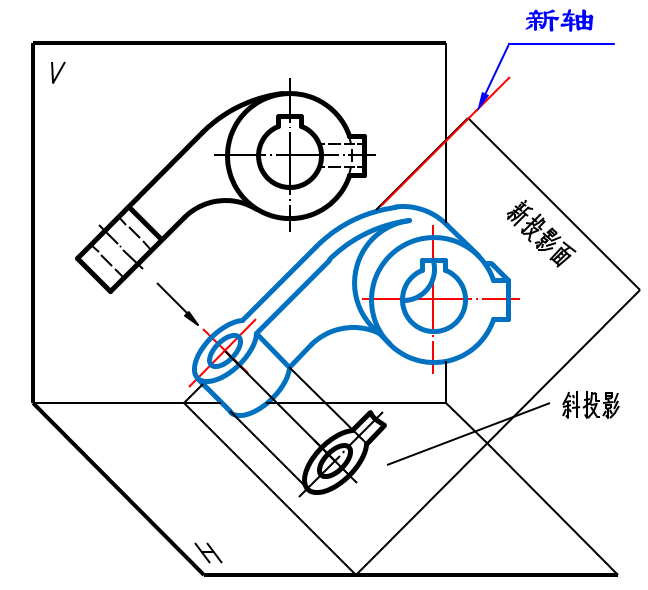

增置一个与倾斜表面平行的新投影面，在该投影面上得到的投影反映倾斜部分的实形。这种将机件向不平行于基本投影面的平面投射所得的视图称为斜视图。

斜视图的画法和标注：

斜视图一般只表达倾斜部分的局部形状，其余部分不必全部画出，可用波浪线或双折线断开。斜视图通常按投影关系配置，标注同向视图。注意表示斜视图名称的大写拉丁字母应按水平方向书写，不要随视图倾斜而改变方向。

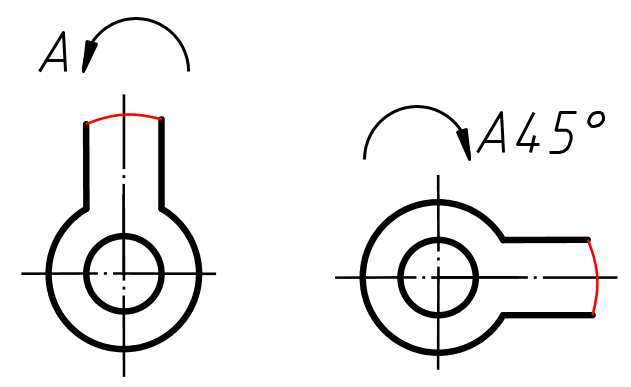

必要时斜视图也可以平移到其他适当位置。在不引起误解时，允许将斜视图旋转，旋转符号的箭头指示旋转的方向；表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，需给出旋转角度时，角度应注写在字母之后。
