一、断面图的概念

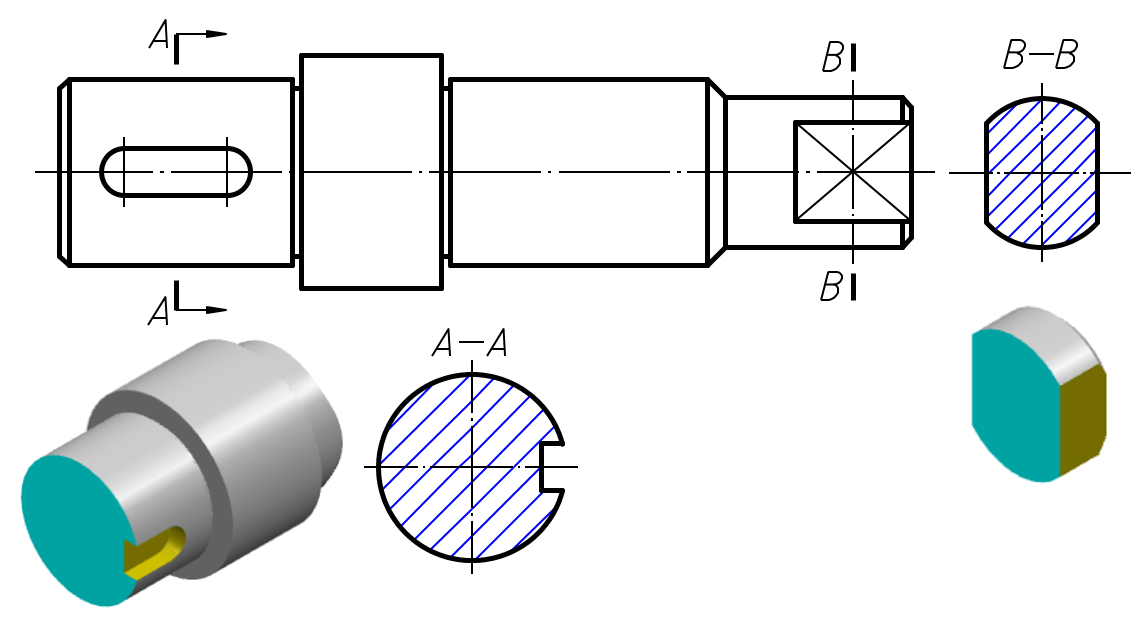

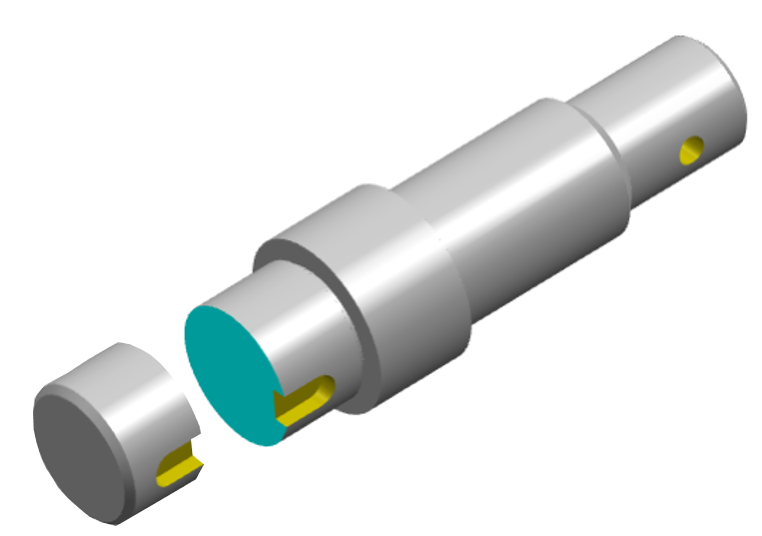

假想用剖切平面把机件的某处切断，仅画出该剖切面与机件接触部分的图形，此图形称为断面图。

在断面上画上剖面符号。断面图常用于表达轴上槽或孔的深度及机件上肋板、轮辐等的断面形状。

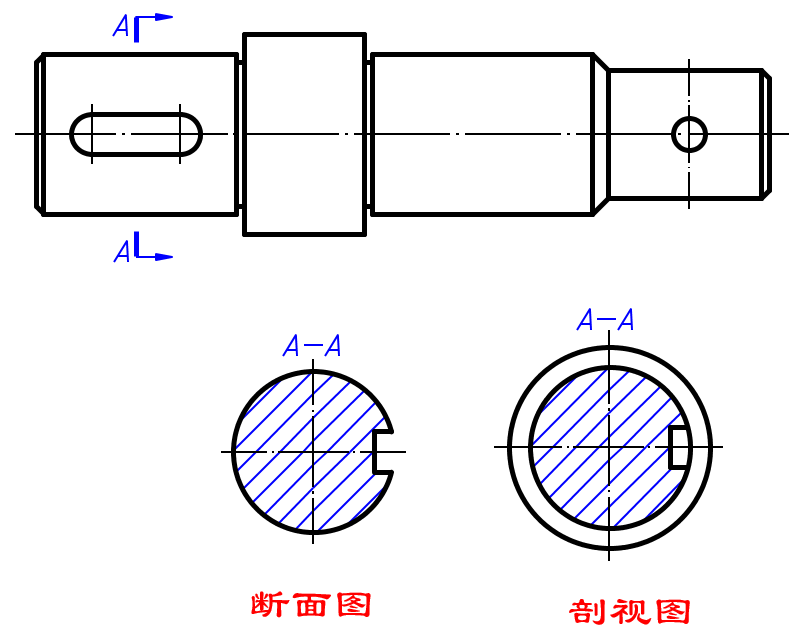

断面图与剖视图的区别在于：断面图只画出剖切面与机件接触部分的断面形状，而剖视图除了画出其断面形状，还要画出剖切面后面的可见轮廓线的投影。

二、断面图的种类

根据断面图在绘制时所配置的位置不同，断面图可分为移出断面图和重合断面图两种。

1.移出断面图

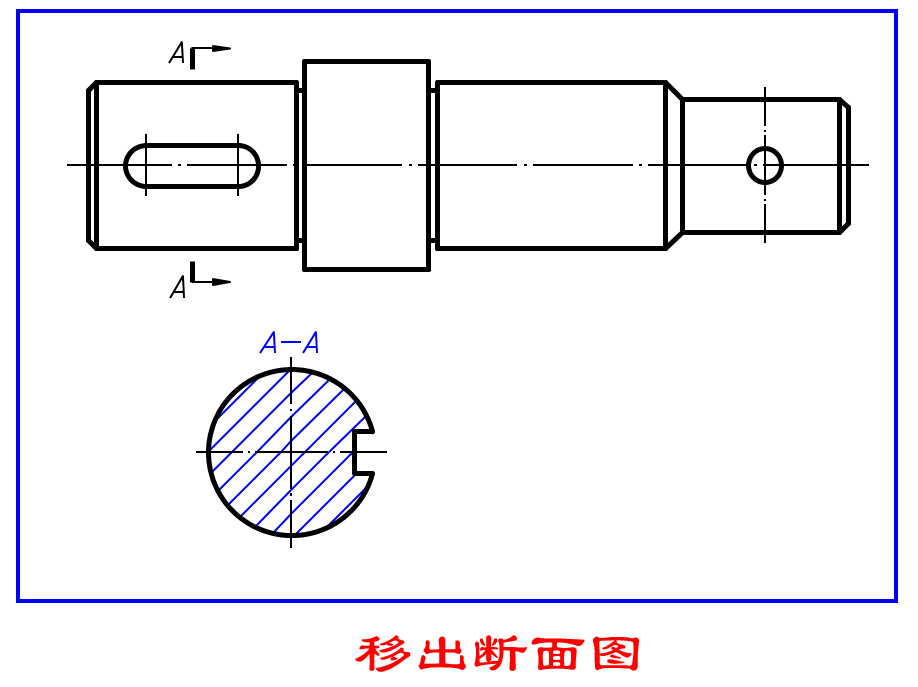

画在视图轮廓外的断面图，称为移出断面图。

移出断面图的画法：

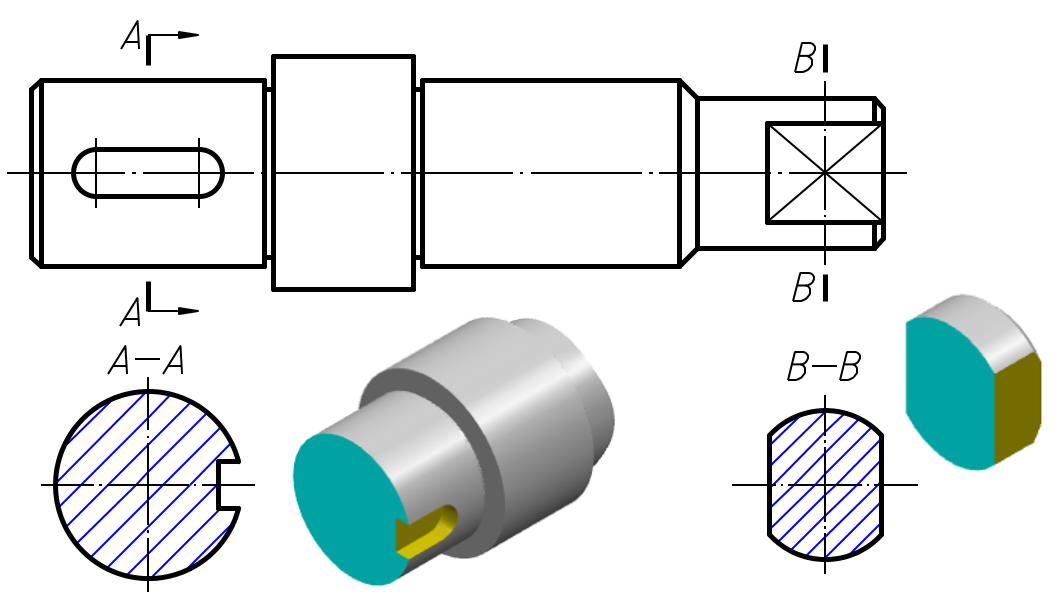

(1)移出断面图的轮廓线用粗实线绘制。移出断面图尽量配置在剖切符号的延长线上。

为了合理布置图面，移出断面图也可以配置在其他适当位置。

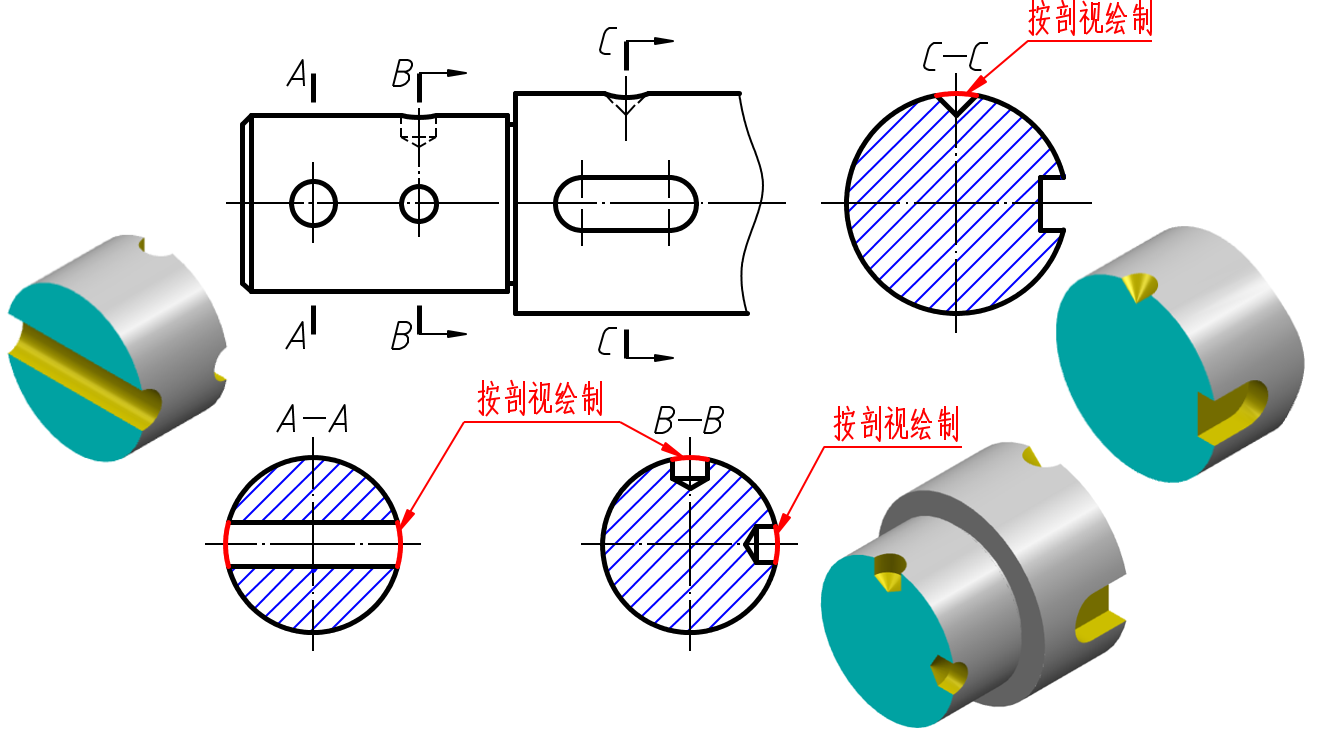

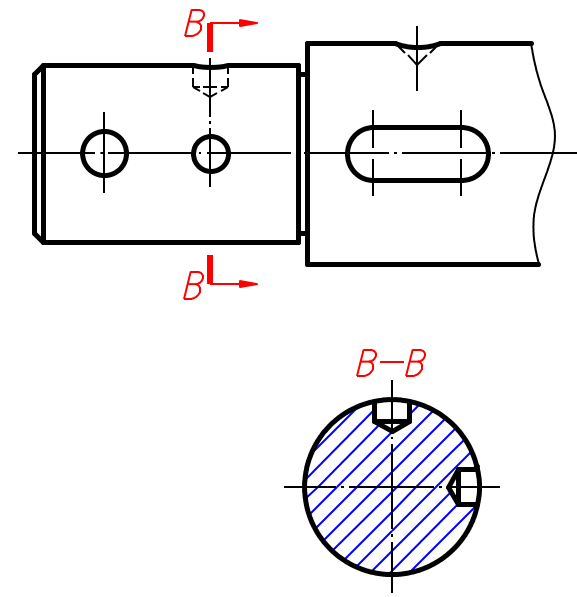

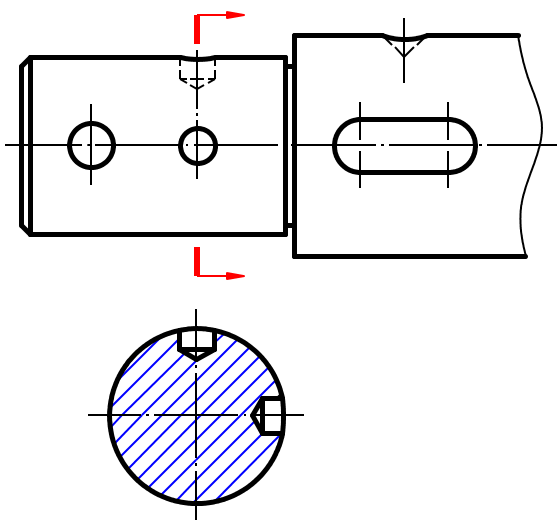

(2)当剖切平面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。

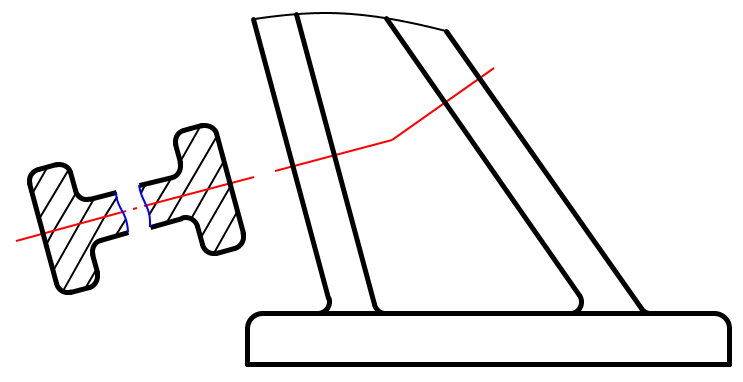

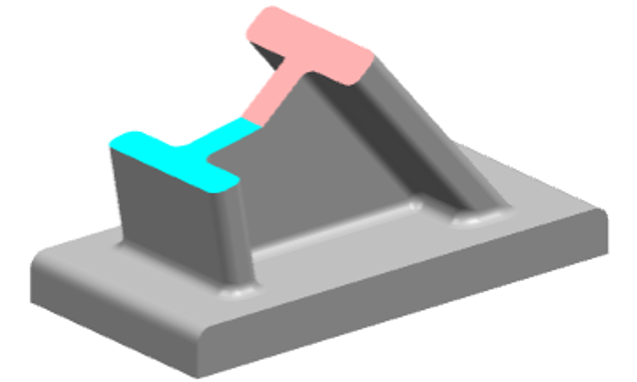

(3)由两个或多个相交剖切平面切出的移出断面图，剖切面分别垂直于所切部分的轮廓线，断面图中间应以波浪线断开。

(4)对称的移出断面图，也可以画在视图的中断处。

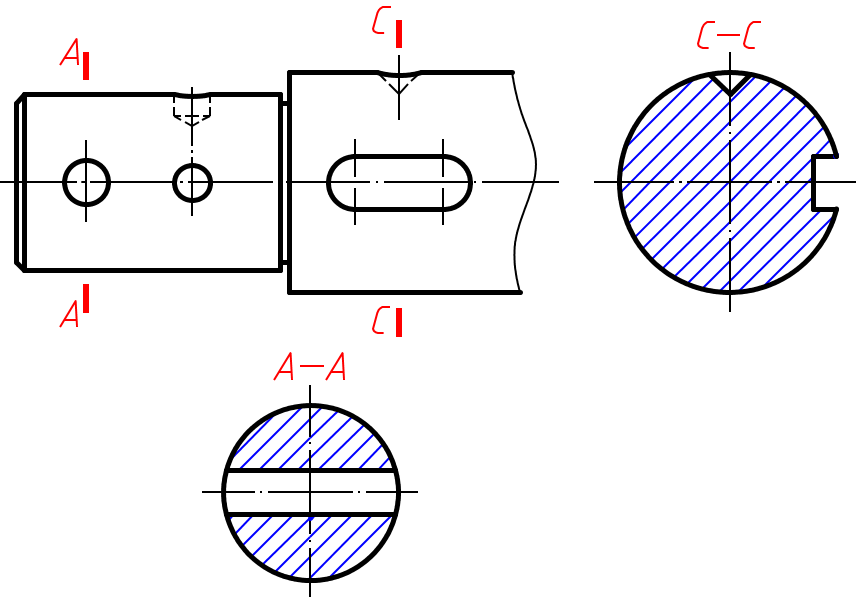

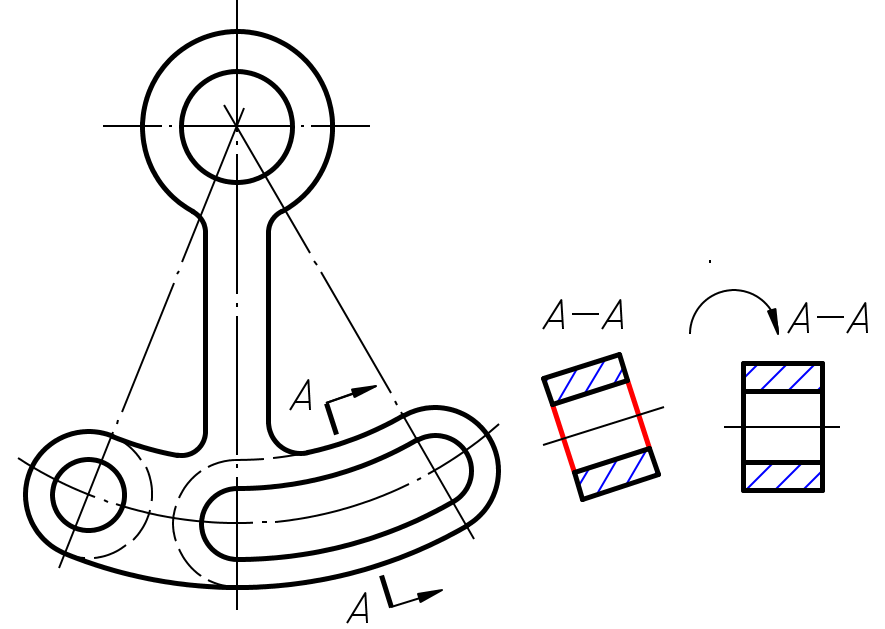

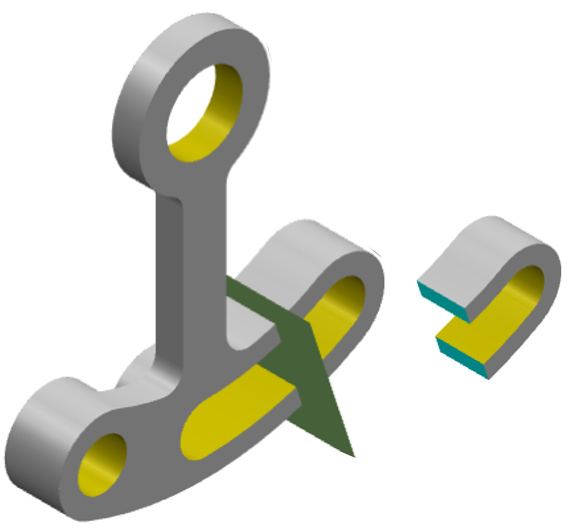

(5)当剖切平面通过非圆孔，出现完全分离的断面时，这样的结构也应按剖视图绘制。

移出断面图的标注：

一般应在断面图的上方标注名称“×—×”（“×”为大写的拉丁字母），在相应视图上用剖切符号或剖切线表示剖切位置，用箭头表示投射方向，并注明相同的字母。

(1)配置在剖切符号延长线上的移出断面图，可省略字母。

(2)对称的移出断面图，按投影关系配置的移出断面图均可省略箭头。

(3)配置在视图中断处的对称移出断面，不必标注。

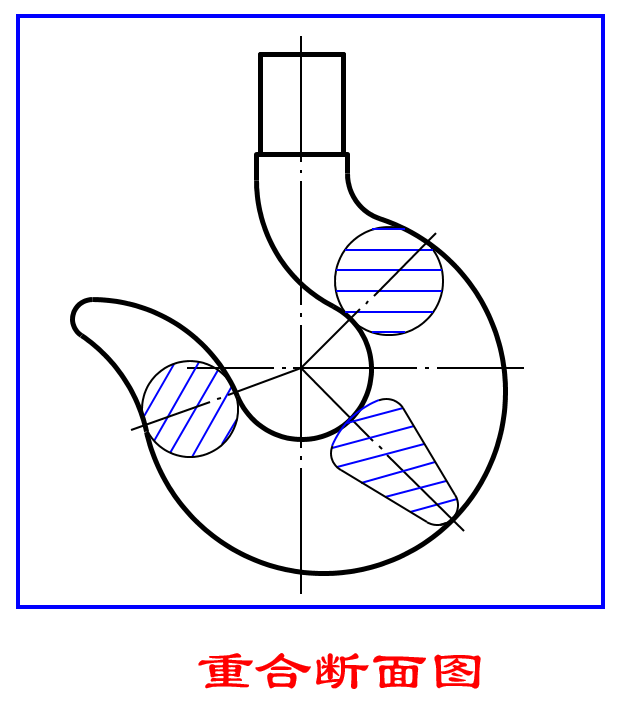

2.重合断面图

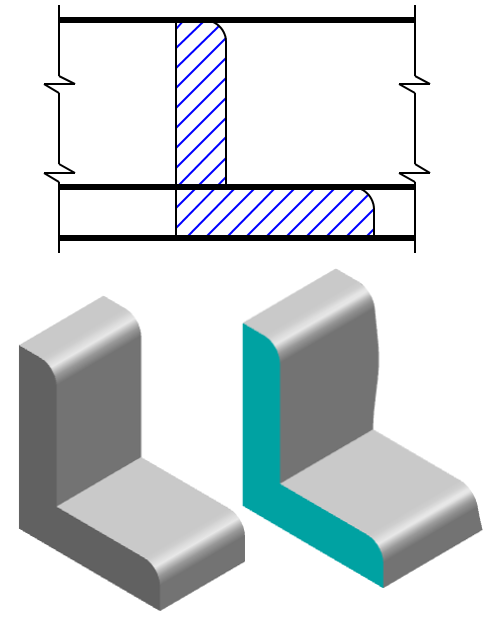

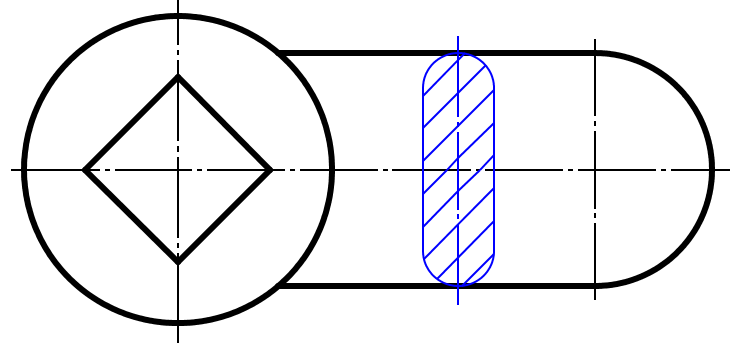

画在视图轮廓线之内的断面图，称为重合断面图。

重合断面图的画法：

(1)重合断面图的轮廓线用细实线绘制。

(2)当视图的轮廓线与重合断面的图形相交或重叠时，视图中轮廓线仍应连续画出，不可间断。

重合断面图的标注：

重合断面图一般用剖切符号标出剖切位置，用箭头指明方向。

(1)重合断面图的名称一般可不注。

(2)对称的重合断面图，可不标注；

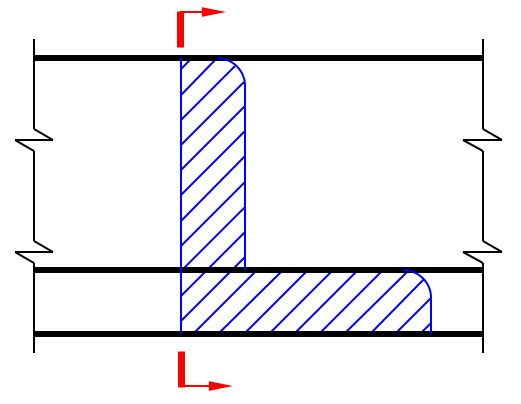

不对称时，应标出剖切符号及箭头。
