具体实施过程

1．单位设置

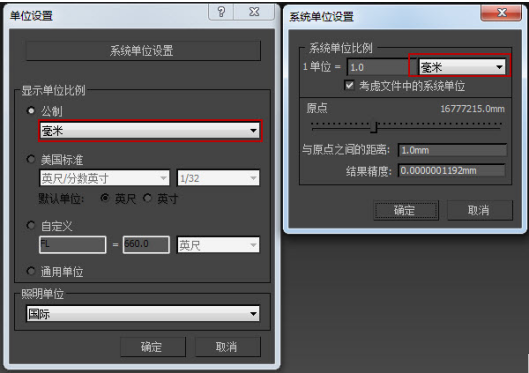

将显示单位和系统单位设置为“毫米”（如图2−28所示）。



图2-28  设置显示单位和系统单位

2．制作欧式横撑与扶手

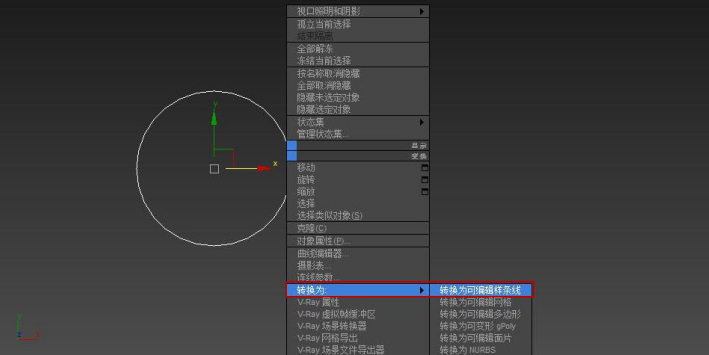

在顶视图创建一个半径为2500mm的圆，作为欧式横撑与扶手放样的路径，右击转换为可编辑样条线（如图2-29所示）。



图2-29  制作欧式横撑与扶手放样路径

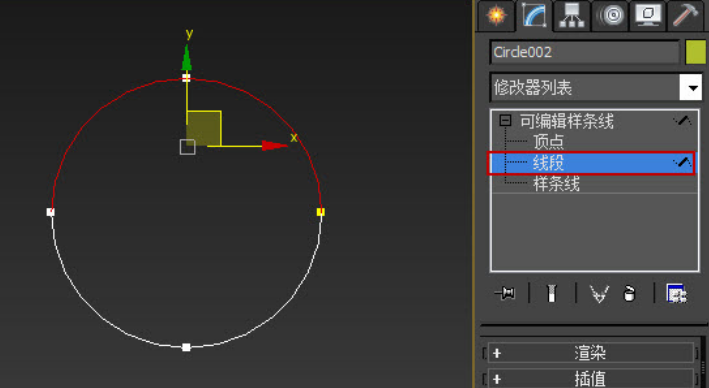

在可编辑样条线层级下选择线段级别，删除上半圆（如图2-30所示），此半圆作为欧式横撑与扶手放样的路径。



图2-30  制作欧式横撑与扶手放样路径

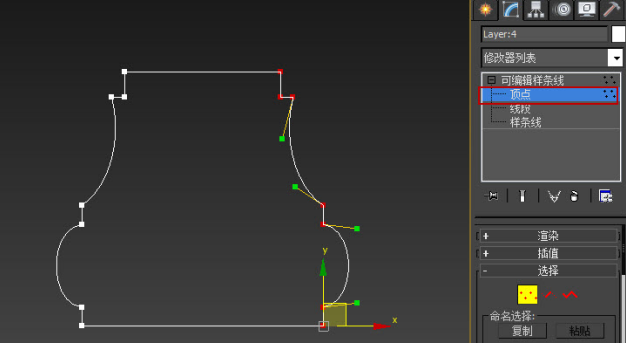

在前视图创建矩形，长度为60.0、宽度为60.0，作为欧式横撑与扶手放样的剖面图形的参照，在矩形所在的区域内点击“创建——图形——线”，绘制如图2-31所示图形，保证其形态近似即可。

曲线部分在刚开始绘制时可以先以“角点”形式（直线形式）绘制，完成后再调整为曲线。具体方法是：选择图形中需要转换为曲线的“两端点”（顶点层级下），右击鼠标选择“Bezier角点”形式，调整图2-31所示绿色轴点的位置即可调整曲线的弧度与方向。



图2-31  制作欧式横撑与扶手剖面

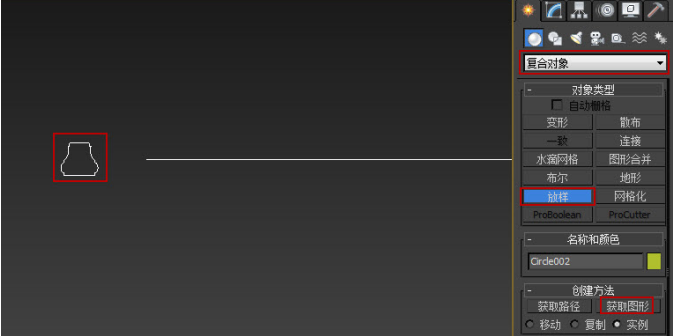

在前视图选中欧式横撑与扶手放样的路径，点击创建命令中的复合对象，点击放样和获取图形，拾取放样剖面（如图2-32）



图2-32  以路径获取图形的方式执行放样

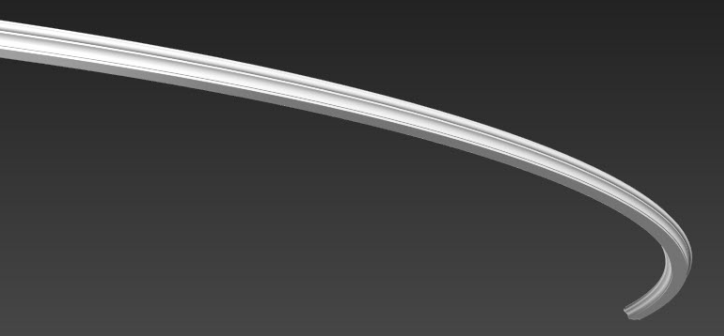

选中放样完成后的模型，点击修改命令中蒙皮参数，将路径步数设置为50，最终完成的欧式横撑与扶手效果（如图2-33）



图2-33  完成欧式横撑与扶手模型

3. 制作竖撑

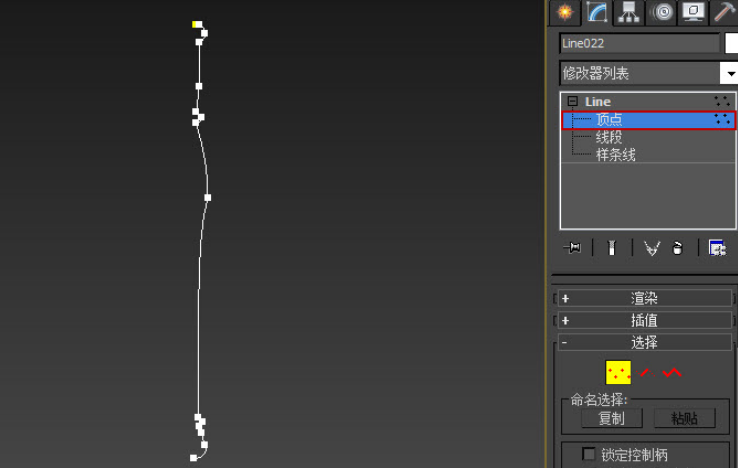

在前视图创建矩形，长度为1100.0、宽度为50.0，作为绘制欧式竖撑剖面的参照，以此参照，点击“创建——图形——线”，绘制图2-34所示剖面，值得注意的是该剖面只需创建一半，无需完整创建，圆角部分通过“Bezier”形式（在顶点层级下选择需要圆角的点，右击鼠标，选择“Bezier”形式）曲线轴点进行调整（如图2-34）。



图2-34  制作竖撑剖面

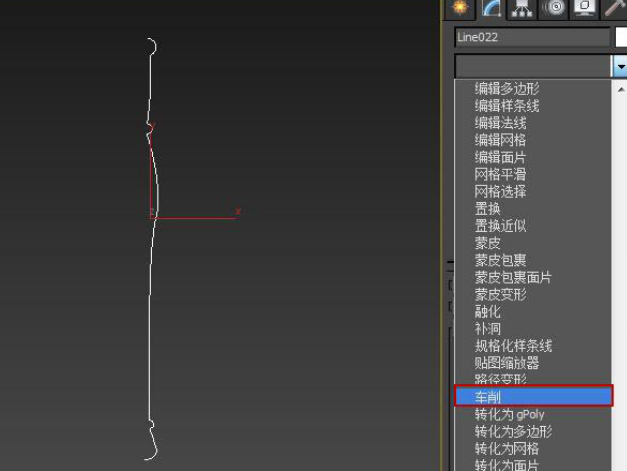

选中放样剖面，修改面板中点击修改器列表选择车削命令（如图2-35）。



图2-35  车削命令制作竖撑

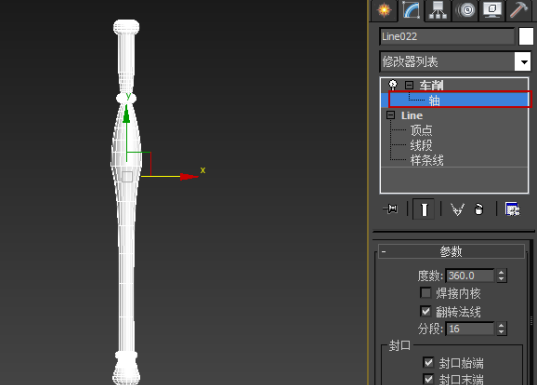

点击车削后，选中修改命令车削中的＋号，点击轴，以移动的方式进行车削的调整，完成后的竖撑效果（如图2-36）。



图2-36  车削命令完成竖撑效果

4.复制与调整

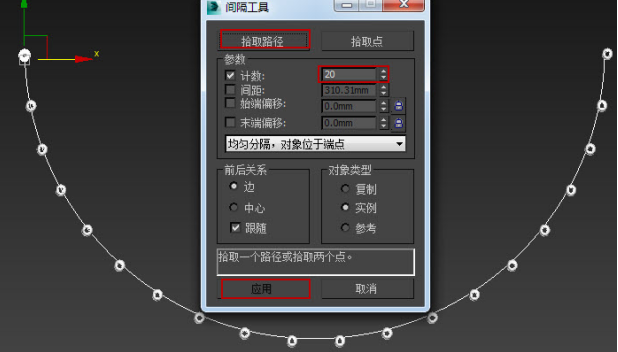

选择横撑与扶手模型，右击隐藏选定对象；在顶视图中选择竖撑模型，点击工具命令中对齐中的间隔工具，拾取路径，点击方才创建的半圆图形，间隔工具中的计数为20.0，点击应用，调整完成后的效果（如图2-37）。



图2-37  间隔复制调整后的效果

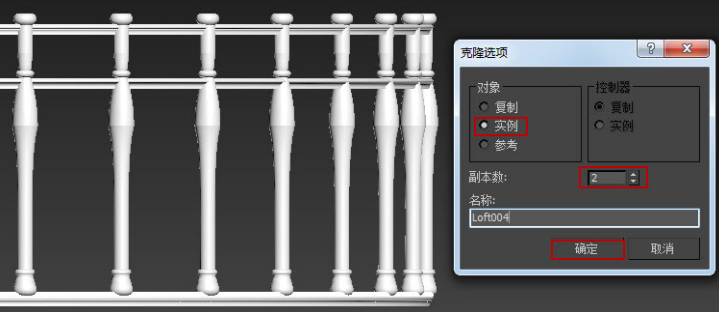

右击全部取消隐藏，以显示横撑与扶手模型；在前视图选中横撑与扶手模型，点击移动，按住Shift键进行复制，采用实例的方式复制2份，调整完成后的部分效果（如图2-38）。



图2-38  移动复制调整后的部分效果
