具体实施过程

1．单位设置

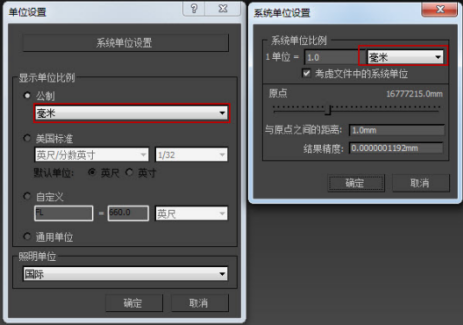

将显示单位和系统单位设置为“毫米”（如图2−41所示）。



图2-41  设置显示单位和系统单位

2．制作欧式柜柜体

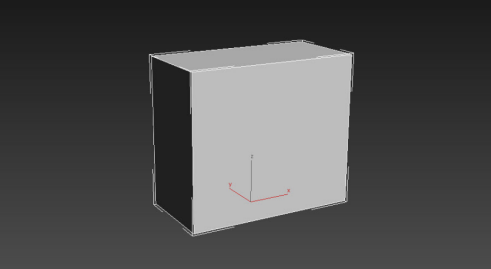

在顶视图创建矩形，长度为400.0、宽度为800.0，选择矩形后点击修改器列表找到挤出命令，挤出数量为700.0（如图2-42所示）。



图2-42  制作欧式柜柜体模型

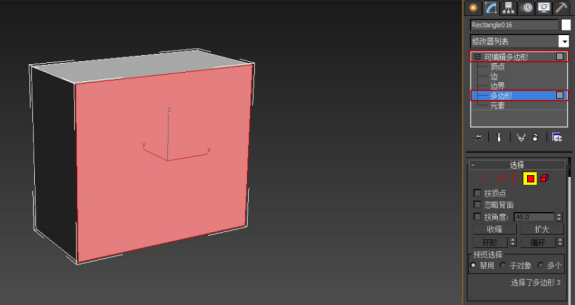

完成后的欧式柜柜体表面较为平整，需要进行造型的修改。首先修改柜体正对面造型，将视图调整为前视图，选中欧式柜后右击转换为可编辑多边形，点开修改中的可编辑多边形，在层级当中选择“多边形”层级（此处多边形层级即为面层级），选中正面（如图2-43所示）。



图2-43 多边形层级下选择柜体正面

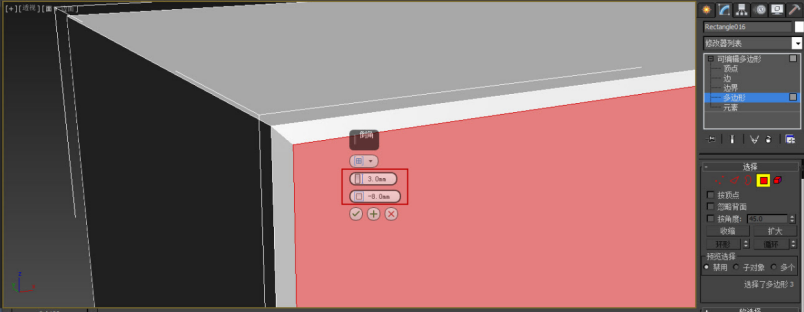

右击选择倒角左边的设置按钮，设置倒角高度为3.0、倒角轮廓为-8.0，点击完成（备注：此处倒角高度即为挤出值，倒角轮廓为偏移值），完成后的效果（如图2-44）。



图2-44 对柜体正面执行倒角

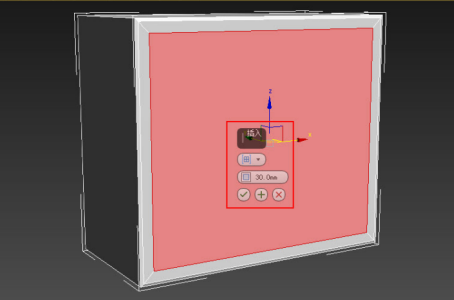

继续右击选择插入左边的设置按钮，设置插入量为30.0，点击完成（备注此处插入值即为偏移值）完成后的效果（如图2-45）。



图2-45  对柜体正面执行插入

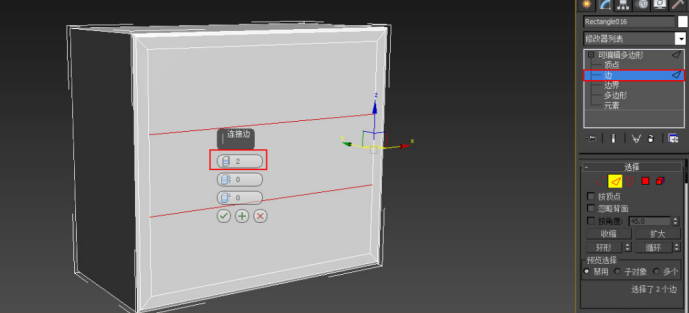

选择层级由“多边形”转换为“边”，按Ctrl键同时选择内框的左右线，右击点击连接左边的设置按钮，设置连接边分段数为2，完成后的效果（如图2-46）。



图2-46 对内框左右边执行连接

对连接的边进行位置调整，并采用同样的方法完成其他边的连接，完成后的效果（如图2-47）。



图2-47 利用连接工具划分柜体正面

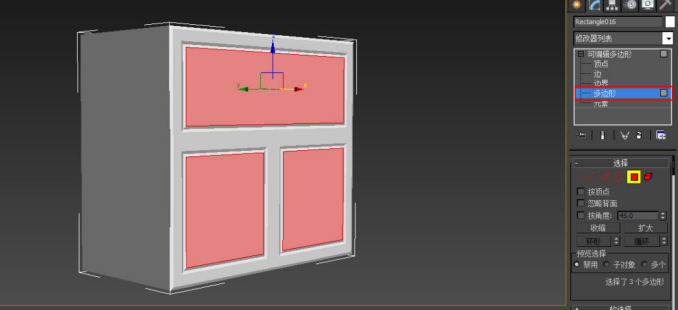

将“边”层级重新切换至“多边形”层级,按Ctrl键同时选择中间3个面，右击选择

倒角左边设置按钮，设置倒角高度为-3.0、倒角轮廓为-8.0；同理对这三个面继续执行倒角，设置倒角高度为3.0、倒角轮廓为-8.0，完成后的效果（如图2-48）。



图2-48 完成欧式柜正面造型

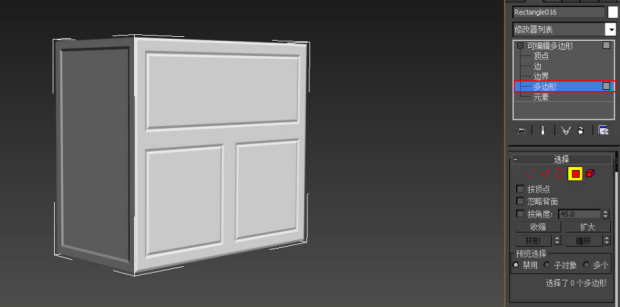

将视图切换为左视图，在“多边形”层级下选中左侧面，右击选择插入，设置数量为

25.0；再右击选择倒角旁边的设置按钮，倒角高度为-3.0、倒角轮廓为-8.0，同理制作右侧面造型，完成后的效果（如图2-49）。



图2-49 完善欧式柜体造型

3. 修改完善

完成欧式柜柜体模型后，需对其他细节部分进行修饰，首先制作柜体上下部分线条造型，此造型采用倒角剖面的方法完成。将视图切换为“顶视图”，打开2.5维捕捉，按F3键(此命令为线框与实体之间切换) 将视图切换为线框显示，用“矩形”命令通过捕捉方式，在“顶视图”沿柜子外轮廓绘制倒角剖面的路径。再将视图切换为“前视图”，利用矩形命令绘制倒角剖面的剖面，长度为60.0、宽度为30.0，以该矩形为依据创建如图2-50所示剖面形状。



图2-50 倒角剖面的剖面形状

选择顶视图创建的矩形，在修改器列表中选择倒角剖面，点击拾取剖面，完成柜体上半部分线条造型，再通过镜像复制的方式完成柜体下半部分线条造型，修改颜色与调整位置，完成的效果（如图2-51）。

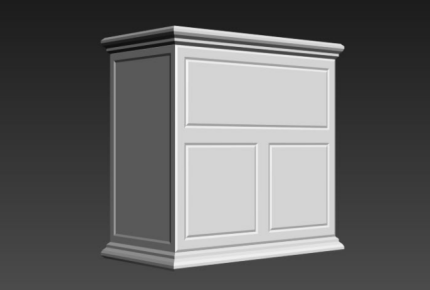

图2-51 调整完成后的局部效果

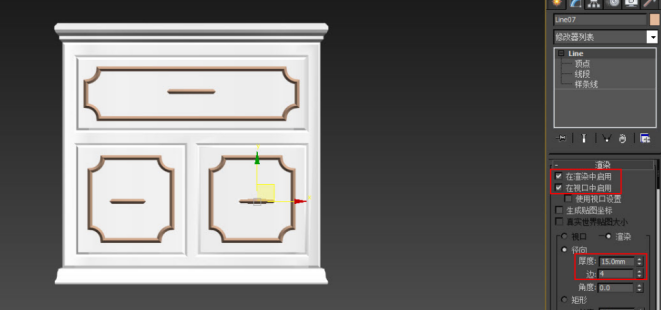

将视图切换为前视图，通过“创建——图形——线”的命令绘制柜体正面造型线，选择单个造型线，点击修改命令中“渲染”卷展栏，勾选渲染中启用和视口中启用，径向中厚度：15.0，边：4.0，调整位置，完成后的效果（如图2-52）。



图2-52 调整完成后的局部效果

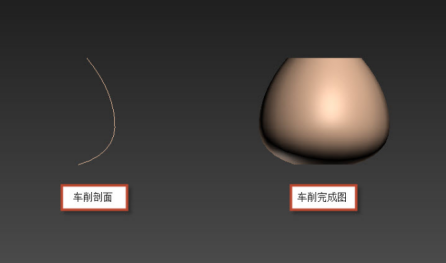

继续在前视图，通过“线”的命令绘制柜脚支撑，此柜脚通过车削命令完成（车削命令在前一节已经讲述），首先绘制车削剖面，通过修改器列表中的车削命令，完成后的效果（如图2-53）



图2-53  车削完成图

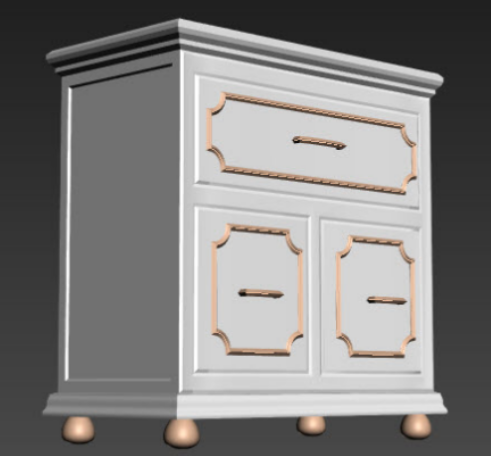

将视图切换为顶视图，选择柜体脚撑，通过实例复制的方式复制4份，移动至相应位置，完成的最终效果（如图2-54）



图2-54  欧式柜完成图
