STM32的GPIO（General-purpose I/O，通用输入输出端口）引脚都可以由软件配置成输出（推挽或开漏）、输入（带或不带上拉或下拉）或复用的外设功能端口。
STM32F103VE有GPIOA、GPIOB、GPIOC、GPIOD、GPIOE共5个GPIO端口，分别简称PA、PB、PC、PD、PE。
STM32F103xx的引脚数量不同，因此GPIO端口数不同。STM32F103ZE型号具有144个引脚，提供7个GPIO端口，其中包括GPIOF和GPIOG端口。在使用STM3210E-EVAL评估板的范例程序时，要特别注意这一点。
每个GPIO端口有16个端口位，如GPIOA的16个端口位简称为PA0，PA1，PA2，…，PA15。
在STM32F103xx中，I/O端口位的英文是I/O port bit，引脚的英文是pin。I/O引脚实际上是I/O端口位的外部引脚，是I/O端口位的一部分。
每个GPIO端口有7个寄存器，分别是

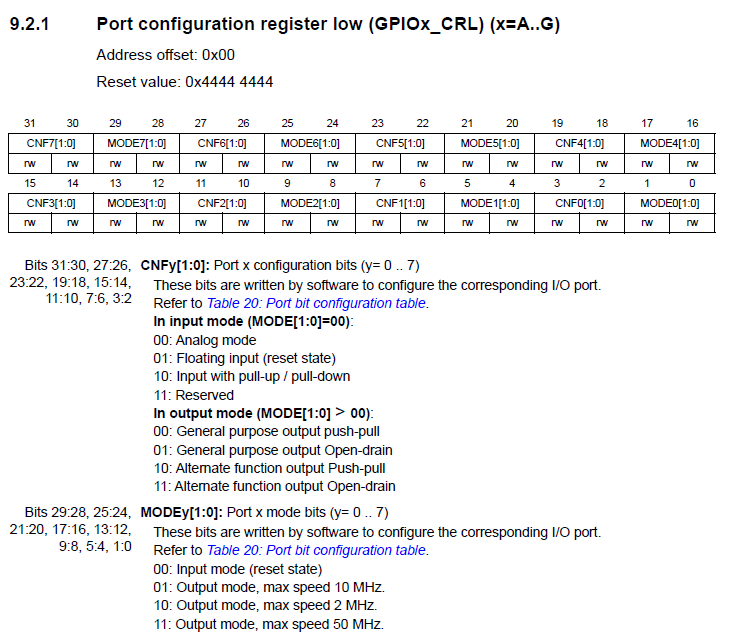

1．端口配置低寄存器(GPIOx_CRL) (x=A..E)
偏移地址：0x00
复位值：0x4444 4444
CNFy[1:0]：端口x配置位(y = 0…7) (Port x configuration bits) ，软件通过这些位配置相应的I/O端口。
在输入模式(MODE[1:0]=00)：
00：模拟输入模式
01：浮空输入模式(复位后的状态)
10：上拉/下拉输入模式
11：保留
在输出模式(MODE[1:0]>00)：
00：通用推挽输出模式
01：通用开漏输出模式
10：复用功能推挽输出模式
11：复用功能开漏输出模式
MODEy[1:0]：端口x的模式位(y = 0…7) (Port x mode bits) ，软件通过这些位配置相应的I/O端口。
00：输入模式(复位后的状态)
01：输出模式，最大速度10MHz
10：输出模式，最大速度2MHz
11：输出模式，最大速度50MHz

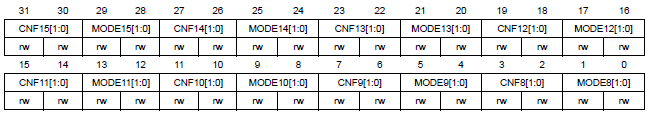

2. 端口配置高寄存器(GPIOx_CRH) (x=A..E)
偏移地址：0x04
复位值：0x4444 4444
CNFy[1:0]：端口x配置位(y = 8…15)，与CRL相同含义。
MODEy[1:0]：端口x的模式位(y = 8…15)， 与CRL相同含义。

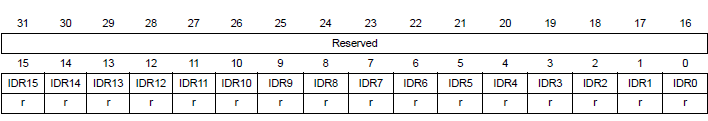

3. 端口输入数据寄存器(GPIOx_IDR) (x=A..E)
地址偏移：0x08
复位值：0x0000 XXXX
位31:16 保留，始终读为0。
位15:0 IDRy[15:0]：端口输入数据(y = 0…15) (Port input data) 这些位为只读并只能以字(16位)的形式读出。读出的值为对应I/O口的状态。

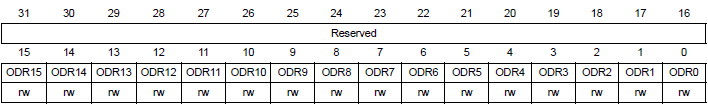

4. 端口输出数据寄存器(GPIOx_ODR) (x=A..E)
地址偏移：0Ch
复位值：0x0000 0000
位31:16 保留，始终读为0。
位15:0 ODRy[15:0]：端口输出数据(y = 0…15) (Port output data) 这些位可读可写并只能以字(16位)的形式操作。
注：对GPIOx_BSRR(x = A…E)，可以分别地对各个ODR位进行独立的设置/清除。

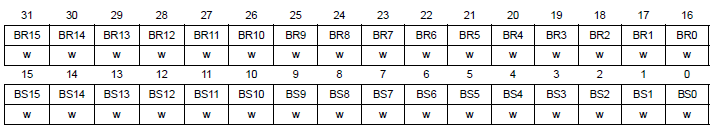

5. 端口位设置/清除寄存器(GPIOx_BSRR) (x=A..E)
地址偏移：0x10
复位值：0x0000 0000
位31:16 这些位只能写入并只能以字(16位)的形式操作。
0：对对应的ODRy位不产生影响。
1：清除对应的ODRy位为0。
注：如果同时设置了BSy和BRy的对应位，BSy位起作用。
位15:0 BSy: 设置端口x的位y (y = 0…15) (Port x Set bit y)， 这些位只能写入并只能以字(16位)的形式操作。
0：对对应的ODRy位不产生影响。
1：设置对应的ODRy位为1。

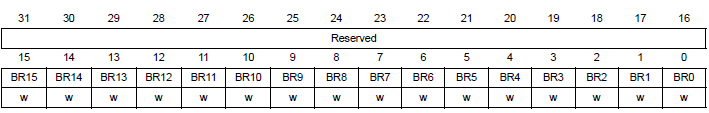

6. 端口位清除寄存器(GPIOx_BRR) (x=A..E)
地址偏移：0x14
复位值：0x0000 0000
位31:16 保留。
位15:0 BRy: 清除端口x的位y (y = 0…15) (Port x Reset bit y)， 这些位只能写入并只能以字(16位)的形式操作。
0：对对应的ODRy位不产生影响。
1：清除对应的ODRy位为0。

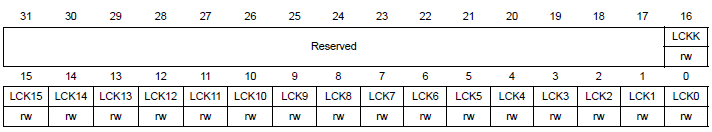

7. 端口配置锁定寄存器(GPIOx_LCKR) (x=A..E)
当执行正确的写序列设置了位16(LCKK)时，该寄存器用来锁定端口位的配置。位[15:0]用于锁定GPIO端口的配置。在规定的写入操作期间，不能改变LCKP[15:0]。当对相应的端口位执行了LOCK序列后，在下次系统复位之前将不能再更改端口位的配置。 每个锁定位锁定控制寄存器(CRL, CRH)中相应的4个位。
地址偏移：0x18
复位值：0x0000 0000
位31:17 保留。
位16 LCKK：锁键 (Lock key)， 该位可随时读出，它只可通过锁键写入序列修改。
0：端口配置锁键位激活。
1：端口配置锁键位被激活，下次系统复位前GPIOx_LCKR寄存器被锁住。
锁键的写入序列： 写1 -> 写0 -> 写1 -> 读0 -> 读1 最后一个读可省略，但可以用来确认锁键已被激活。
注：在操作锁键的写入序列时，不能改变LCK[15:0]的值。 操作锁键写入序列中的任何错误将不能激活锁键。
位15:0 LCKy: 端口x的锁位y (y = 0…15)， (Port x Lock bit y) 这些位可读可写但只能在LCKK位为0时写入。
0：不锁定端口的配置。
1：锁定端口的配置。
GPIO端口的每个端口位可以由软件分别配置成以下8种模式。
• 输入浮空（IN_FLOATING，Input floating）。
• 输入上拉（IPU，Input pull-up）。
• 输入下拉（IPD，Input-pull-down）。
• 模拟输入（AIN，Analog）。
• 开漏输出（Out_OD，Output open-drain）。
• 推拉（推挽）式输出（Out_PP，Output push-pull）。
• 推拉式复用功能（AF_PP，Alternate function push-pull）。
• 开漏复用功能（AF_OD，Alternate function open-drain）

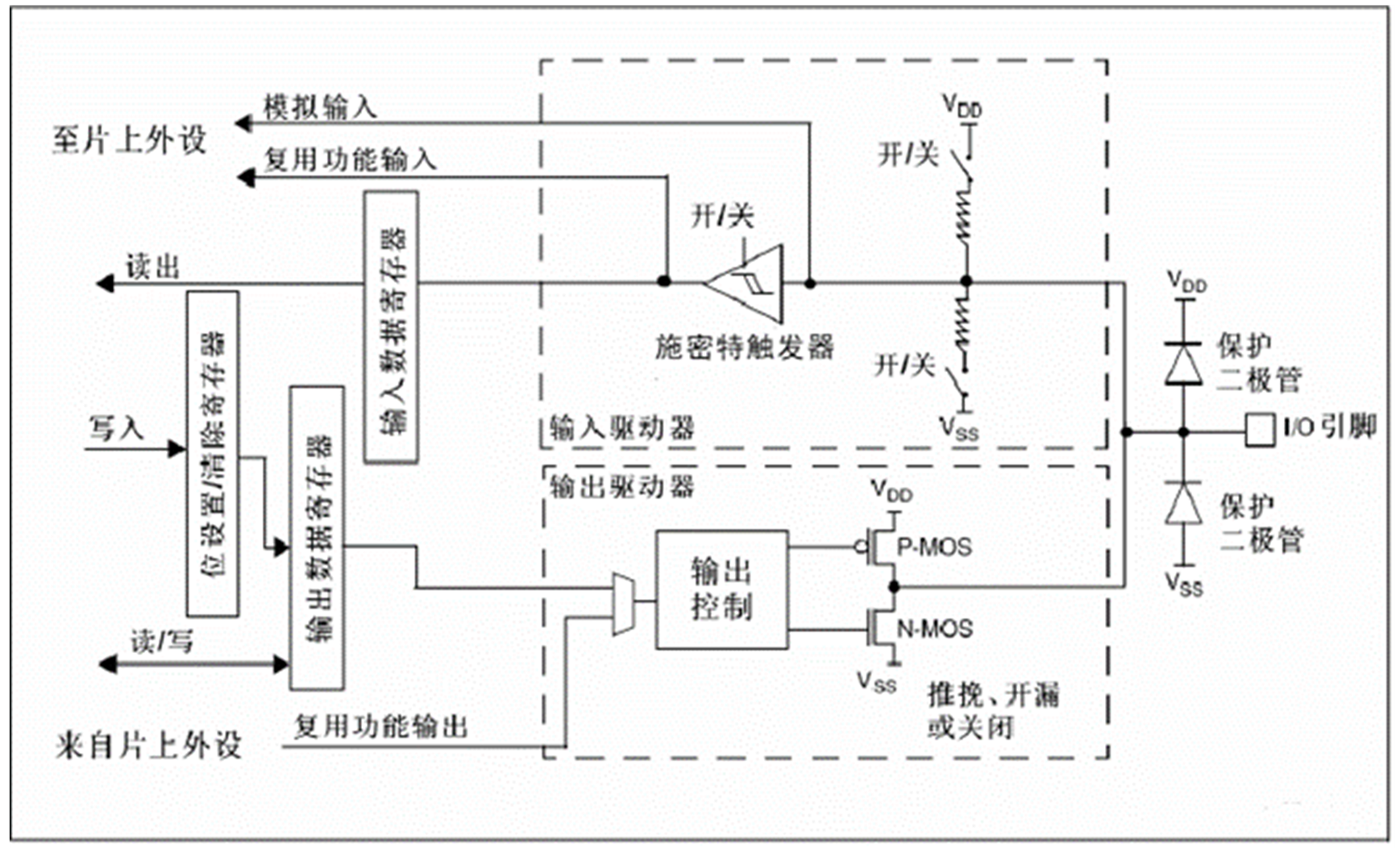

I/O端口位的内部结构框图如图3-1所示。
I/O端口位的输入是CPU读出I/O端口输入数据寄存器（GPIOx_IDR）的数据。
I/O端口位的输出是CPU直接写入数据到输出数据寄存器（GPIOx_ODR）；也可以是CPU通过先写入数据到位设置/清除寄存器（GPIOx_BSRR）后，再间接写入数据到输出数据寄存器；也可以是CPU通过先写入数据到位清除寄存器（GPIOx_BRR，图3-1中省略）后，再间接写入数据到输出数据寄存器。
参考阅读：

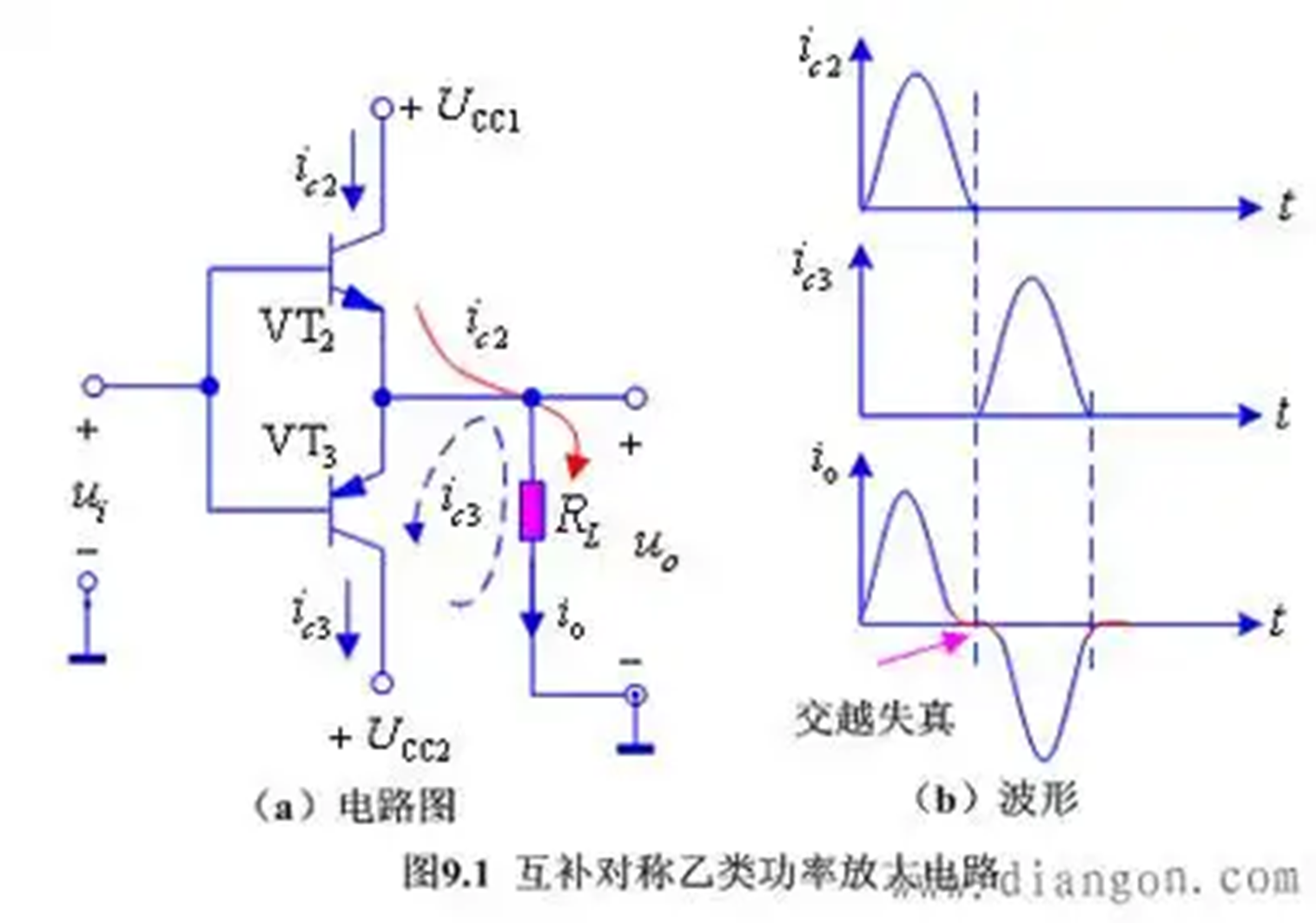

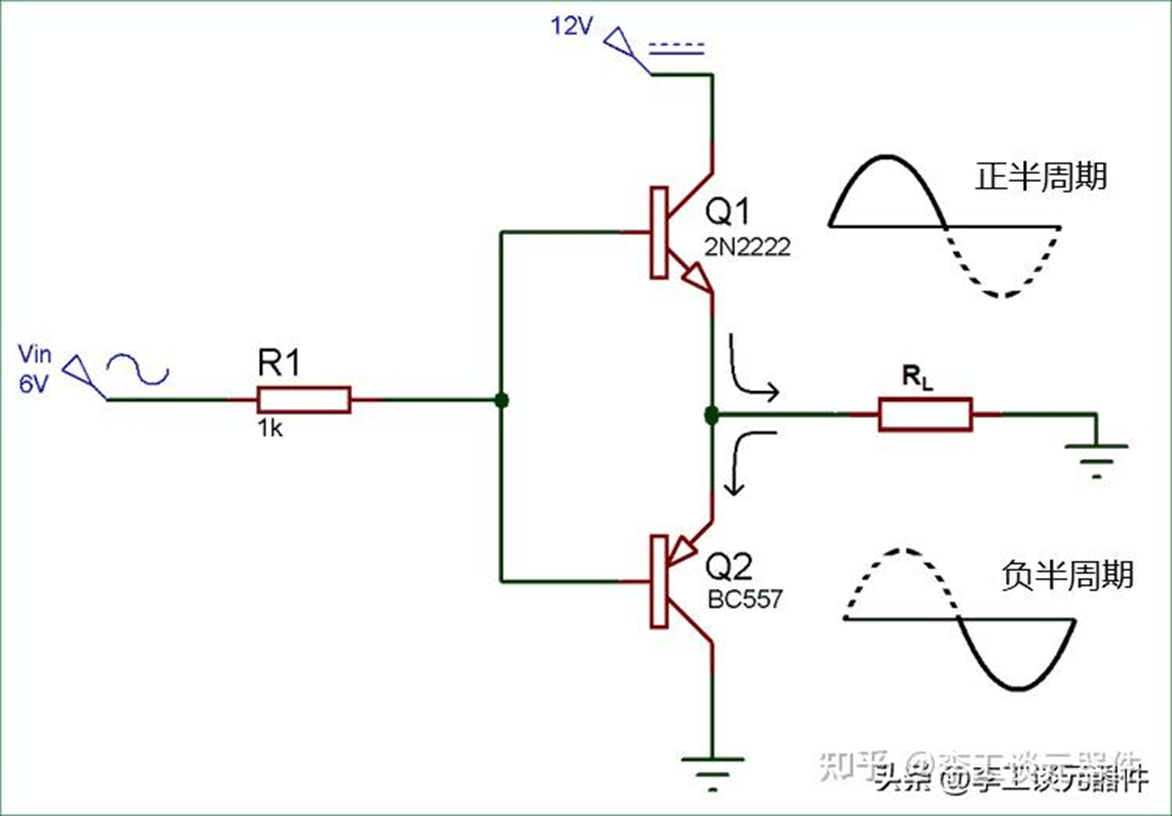

推挽电路（push-pull）就是两个不同极性晶体管间连接的输出电路。推挽电路采用两个参数相同的功率BJT管或MOSFET管，以推挽方式存在于电路中，各负责正负半周的波形放大任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小效率高。
推挽放大器的输出级有两个“臂”（两组放大元件），一个“臂”的电流增加时，另一个“臂”的电流则减小，二者的状态轮流转换。对负载而言，好像是一个“臂”在推，一个“臂”在拉，共同完成电流输出任务。尽管甲类放大器可以采用推挽式放大，但更常见的是用推挽放大构成乙类或甲乙类放大器。
实验3-1 点亮或熄灭LED（标准库）
这里使用的是STM32的V3.5.0标准外设库的范例程序GPIO_IOToggle，将其修改后实现点亮或者熄灭LED。
1．硬件设计

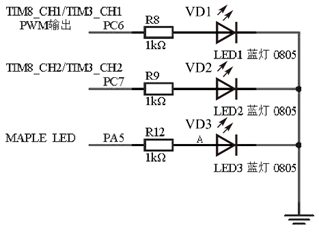

STM32F103VE驱动LED电路的局部原理图如图3-2所示，完整原理图参见2.2.4节的图2-26～图2-28，STM32的GPIO I/O 特性参见1.3.4节的内容。
2．软件设计（编程）
PC6输出高电平时点亮LED1、输出低电平时熄灭LED1。
使用库函数进行GPIO编程通常涉及3个步骤，分别是使能端口GPIOC的时钟；设置端口位PC6的工作模式为50MHz的推挽输出；PC6输出高电平或输出低电平。
使用STM32的库函数编程方法时，完整源程序如下。
#include"stm32f10x.h" //包含头文件
GPIO_InitTypeDefGPIO_InitStructure;
int main(void) //主函数
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE); //使能GPIOC的时钟
GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6;
GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode= GPIO_Mode_Out_PP;
GPIO_Init(GPIOC,&GPIO_InitStructure);
while (1) //无限循环
{
GPIO_SetBits(GPIOC, GPIO_Pin_6); //设置端口位库函数。PC6输出高电平，点亮LED1
GPIO_ResetBits(GPIOC, GPIO_Pin_6); //清除端口位库函数。PC6输出低电平，熄灭LED1
}
}

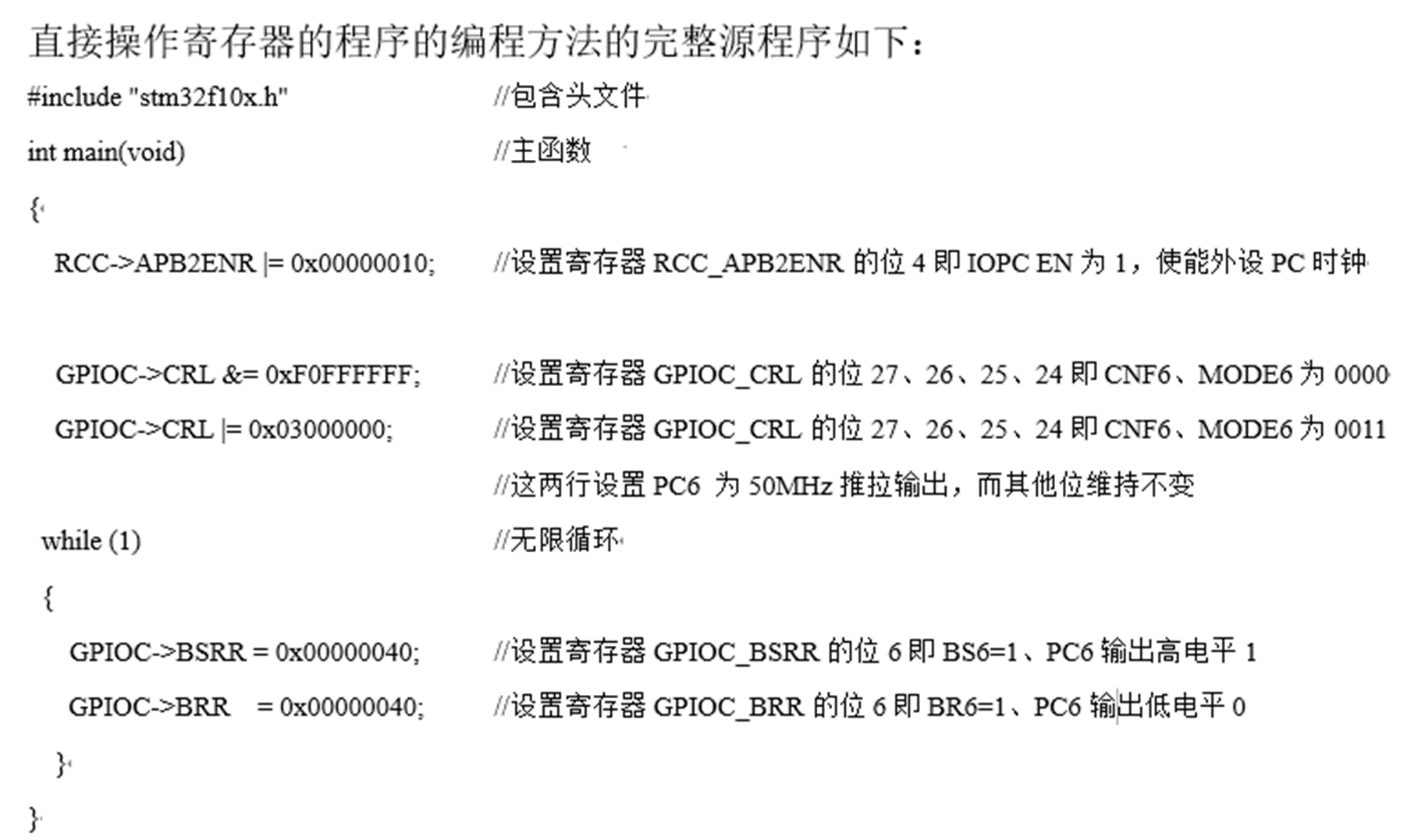

实验3-2 点亮或熄灭LED（HAL库）
使用STM32CubeMX创建MDK工程后，在MDK环境中进行后续开发。
STM32CubeMX配置STM32F103VET6的相应初始化C代码并建立MDK工程。
在生成的MDK工程中， main.c文件已经包含了初始化函数HAL_Init、系统时钟配置函数SystemClock_Config和GPIO端口初始化函数MX_GPIO_Init，用户只需要增加设置或清除指定的端口位函数HAL_GPIO_WritePin，就可以使PC6输出高电平或低电平，从而点亮或熄灭LED1。
1.硬件设计 。
STM32F103VE驱动LED电路的局部原理图如图3-2所示，完整原理图参见2.2.4节的图2-26～图2-28，STM32的GPIO I/O 特性参见1.3.4节的内容。
2.软件设计（编程）
使用STM32CubeMX和HAL库函数的程序如下。
include "main.h"
include "stm32f1xx_hal.h"
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
int main(void)
{
HAL_Init(); //复位所有外设、初始化Flash接口和Systick
SystemClock_Config(); //配置系统时钟为72MHz
MX_GPIO_Init(); //初始化GPIO
while (1)
{
/* USER CODE BEGIN 3 （用户程序代码开始3）*/
HAL_GPIO_WritePin (GPIOC, GPIO_PIN_6, GPIO_PIN_SET); //PC6输出高电平
HAL_GPIO_WritePin (GPIOC, GPIO_PIN_6, GPIO_PIN_RESET); //PC6输出低电平
}
/ * USER CODE END 3 （用户程序代码结束3）*/
}
初始化GPIO，调用的函数是MX_GPIO_Init，函数功能与标准库类似，具体程序如下。
static void MX_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
/* GPIO Ports Clock Enable */
__HAL_RCC_GPIOC_CLK_ENABLE(); //使能GPIOC的时钟
/* Configure GPIO pin Output Level */
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_6, GPIO_PIN_RESET); //PC6输出低电平
/* Configure GPIO pin : PC6 */
GPIO_InitStruct.Pin = GPIO_PIN_6;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOC, &GPIO_InitStruct); //初始化GPIOC
}
