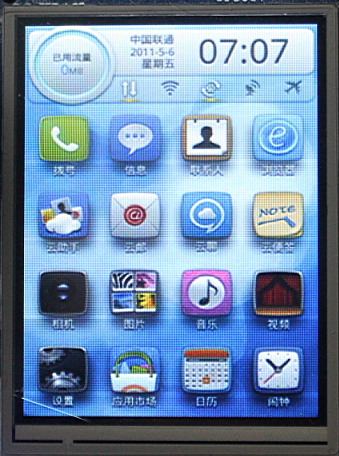

LCD（Liquid Crystal Display，液晶显示器）,LCD是一种广泛使用的显示设备。

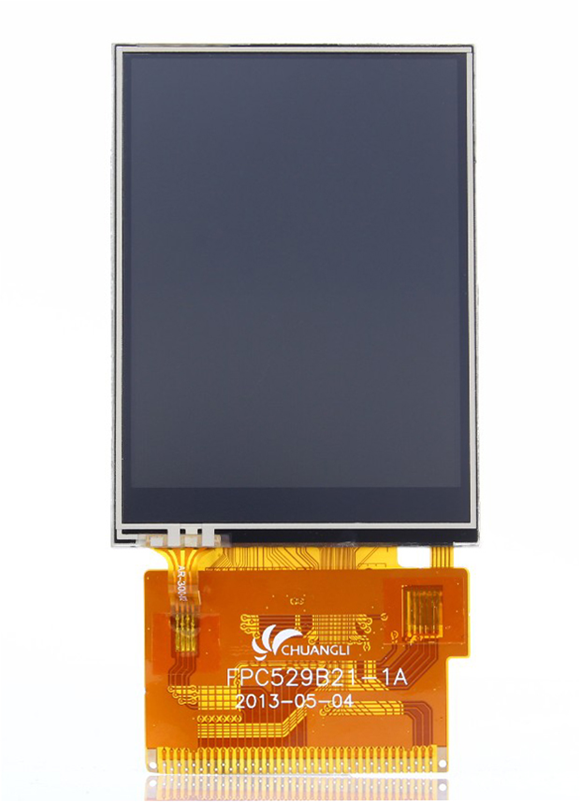

LCD由4部分构成：触摸屏、LCD显示面板、背光灯组件和驱动器。

带触摸屏的 16 位并行接口的LCD有37 个引脚。这些引脚按照功能分类为电源引脚（VCC和GND）、数据引脚（DB0～DB7和DB10～DB17）、控制引脚（/CS、RS、/WR、/RD、/RESET）、背光灯引脚（LEDA和LEDK）、触摸引脚（X和Y）、MCU/MPU 控制接口模式引脚（IM）等几个类别。

LCD常用的驱动器有，ILITEK公司的ILI 9320。ILI9320驱动LCD以262K（262,144）色、240×320 像素分辨率显示。它包括一个 720 通道的源驱动、一个 320 通道的门驱动、容量为172800 字节的GRAM（Graphics RAM，图像存储器）， 以及供电电路。驱动器的工作就是通过读写相关的寄存器，将显示数据送到GRAM，在显示屏上以像素点的形式显示出来。

FSMC是内置于大容量STM32F103xx的外部存储器控制器，包括NOR Flash和PSRAM等；也可以与LCD连接实现LCD显示控制。

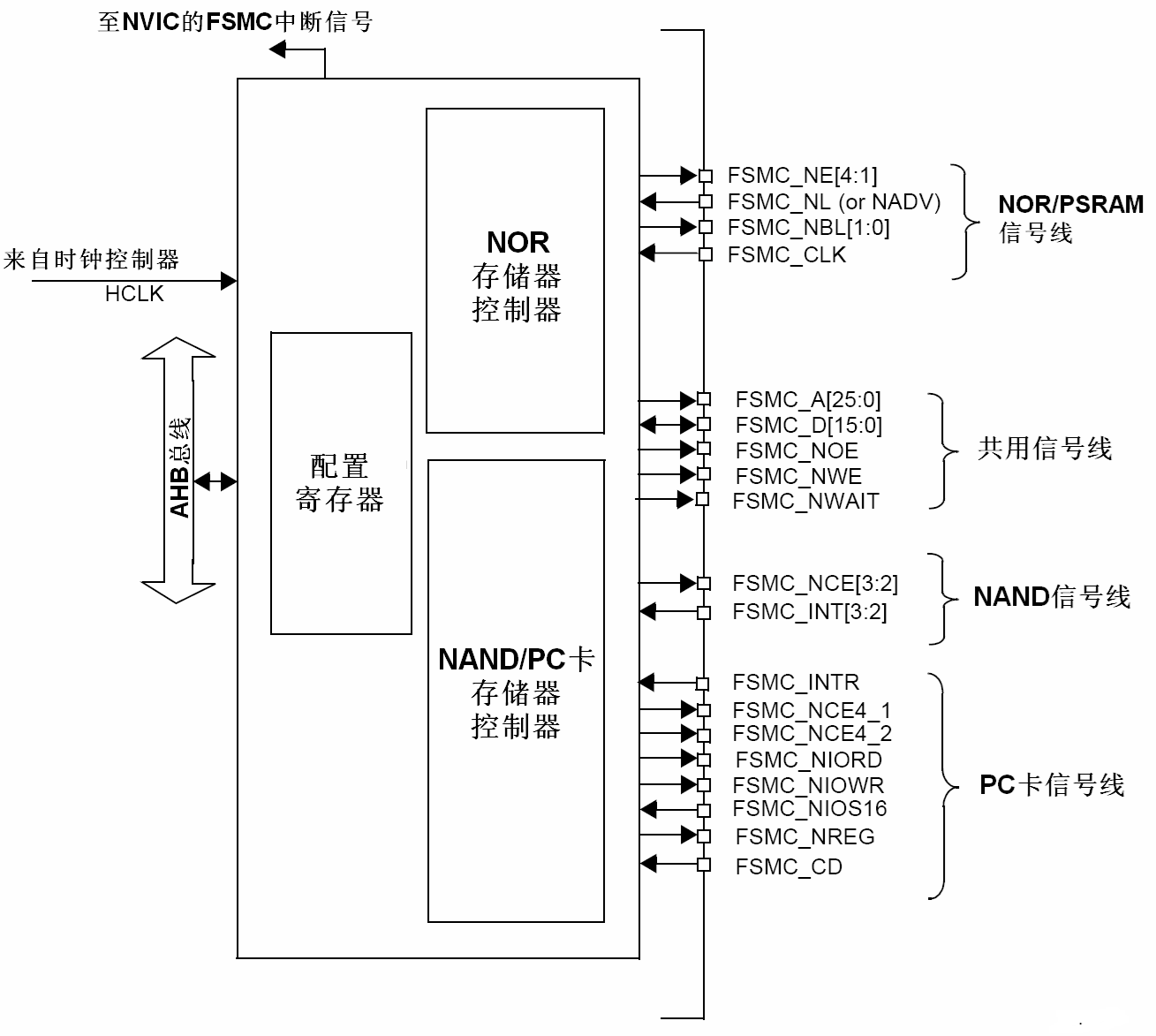

FSMC主要由4个主要模块组成，分别是AHB总线接口（包含 FSMC 配置寄存器）、NOR/PSRAM 控制器、NAND/PC卡控制器，以及外部设备接口。FSMC的内部结构框图如图4-3所示。

1. SRAM

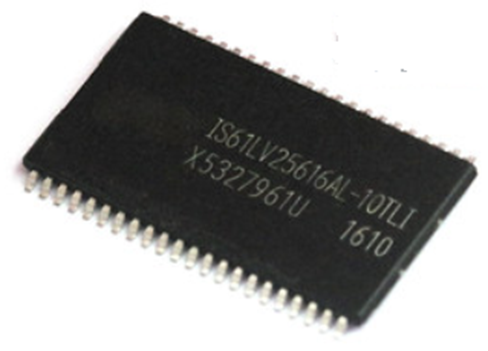

   SRAM（Static Random Access Memory，静态随机存取存储器）是随机存取存储器的一种。所谓的“静态”，是指这种存储器只要保持通电，里面储存的数据就可以保持。 相对之下，动态随机存取存储器（DRAM）里面所储存的数据就需要周期性地更新





2. DRAM

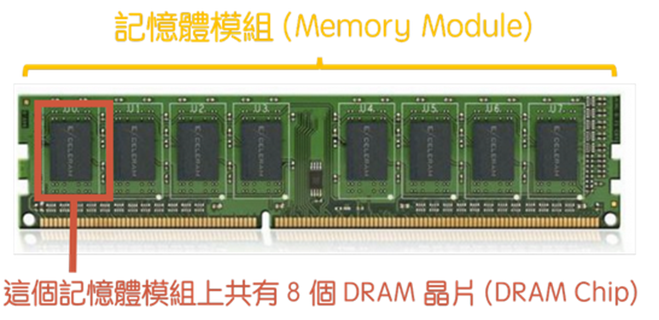

   DRAM（Dynamic Random Access Memory，动态随机存取存储器），每隔一段时间，要刷新充电一次，否则内部的数据即会消失。由于这种需要定时刷新的特性，因此被称为“动态”存储器。相对来说，静态存储器（SRAM）只要存入数据后，纵使不刷新也不会丢失。 与SRAM相比，DRAM的优势在于结构简单，每一个比特的数据都只需一个电容跟一个晶体管来处理，相比之下在SRAM上一个比特通常需要六个晶体管。正因这缘故，DRAM拥有非常高的密度，单位体积的容量较高,因此成本较低。但是，DRAM也有访问速度较慢，耗电量较大的缺点。




3. SDRAM

   SDRAM (synchronous dynamic random-access memory，同步动态随机存储器），是电脑上最为广泛应用的一种内存类型,是有一个同步接口的动态随机存取內存（DRAM）。 通常DRAM是有一个异步接口的，这样它可以随时响应控制输入的变化。而SDRAM有一个同步接口，在响应控制输入前会等待一个时钟信号，这样就能和计算机的系统总线同步。





4. PSRAM

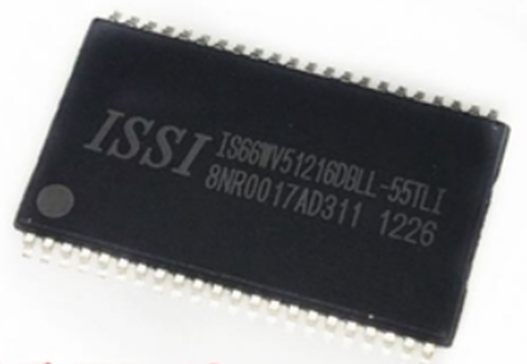

   PSRAM (Pseudo Static Random Access Memory，伪SRAM)，内部与SDRAM相似，但外部接口跟SRAM相似，不


   需要SDRAM那样复杂的控制器和刷新机制，PSRAM的接口跟SRAM的接口是一样的。




5. FLASH存储器

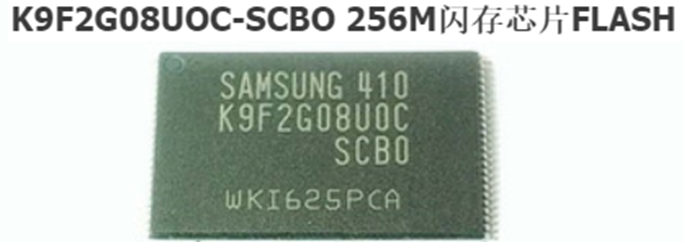

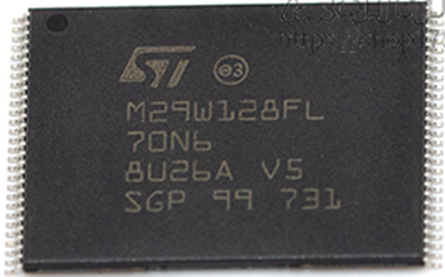

   FLASH存储器（Flash EEPROM Memory），也翻译为“闪存”，是一种非易失性存储器，在没有通电的情况下也能够长久地保持数据。 闪存又分为NOR与NAND两类，NOR 的读速度比NAND稍快一些，NAND的写入速度比NOR快很多。在NAND FLASH中每个块的最大擦写次数是一百万次,而NOR的擦写次数是十万次。 NOR FLASH更像内存，有独立的地址线和数据线，但价格比较贵，容量比较小；而NAND FLASH更像硬盘，地址线和数据线是共用的I/O线，而且NAND FLASH与NOR FLASH相比，成本要低一些，而容量大得多。因此，NOR FLASH比较适合频繁随机读写的场合，通常用于存储程序代码并直接在NOR FLASH内运行；NAND FLASH主要用来存储资料，常用的U盘、SD/TF卡都是用NAND FLASH。






FSMC一次只能访问一个外部存储器，每个外部存储器通过唯一的片选信号访问，但共享地址、数据和控制信号。

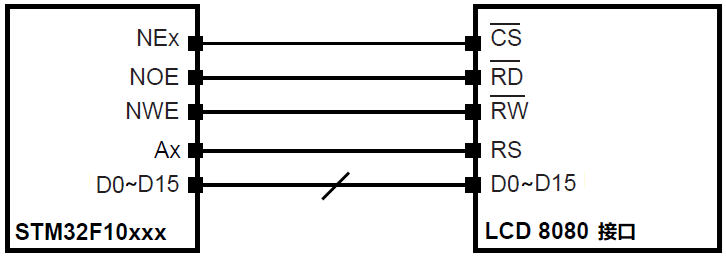

FSMC的NOR/PSRAM存储器控制器提供了控制LCD所需的信号，因此可以用于控制LCD。FSMC与LCD接口如图4-5所示，具体说明如下。

                                        图4-5  将FSMC连接到LCD Intel 8080的接口

NEx（x=1~4）：FSMC的片选引脚，低电平有效，连接LCD的NCS引脚。

NOE：FSMC的输出使能读引脚，低电平有效，连接LCD的NRD引脚。

NWE：FSMC写入使能引脚，低电平有效，连接LCD的NRW引脚。

Ax：FSMC_Ax（x=0~25）的地址引脚，连接LCD的RS引脚，使用其中的任意一个引脚。对于LCD，RS=0时，表示读写命令（或读写寄存器）；RS=1时，表示读写数据（或读写GRAM）。

D0~D15：FSMC数据总线引脚，连接LCD的16位数据总线。

注：信号名称中的前缀“N”表示信号低电平有效。

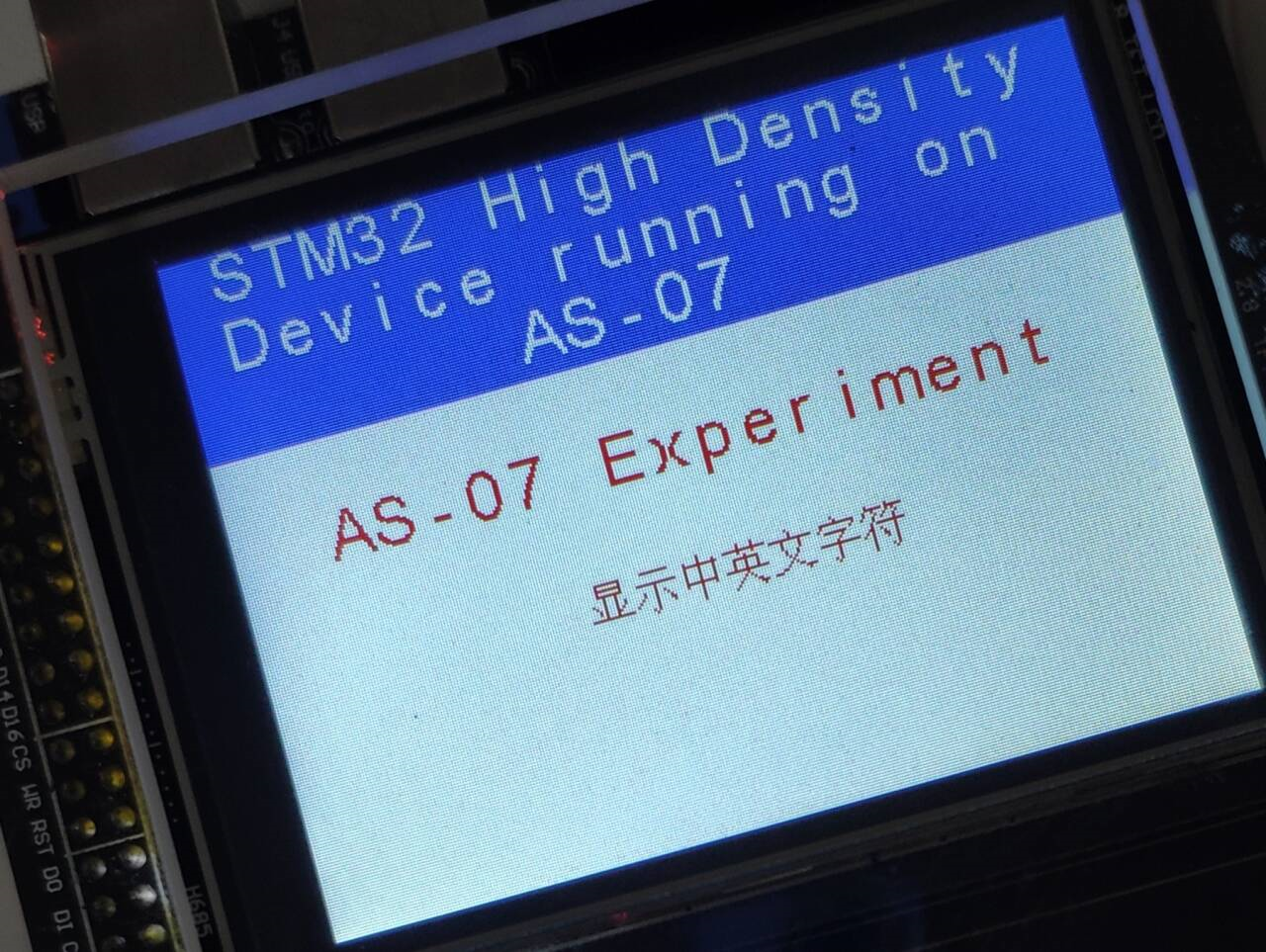

实验4-1  LCD显示中英文（标准库）

本实验将使用STM32的FSMC与LCD（ILI9320 驱动器）接口实现LCD显示中英文字符。

实验4-2  LCD显示图片（标准库）

本实验将使用STM32的FSMC与LCD（ILI9320 驱动器）接口实现LCD显示图片

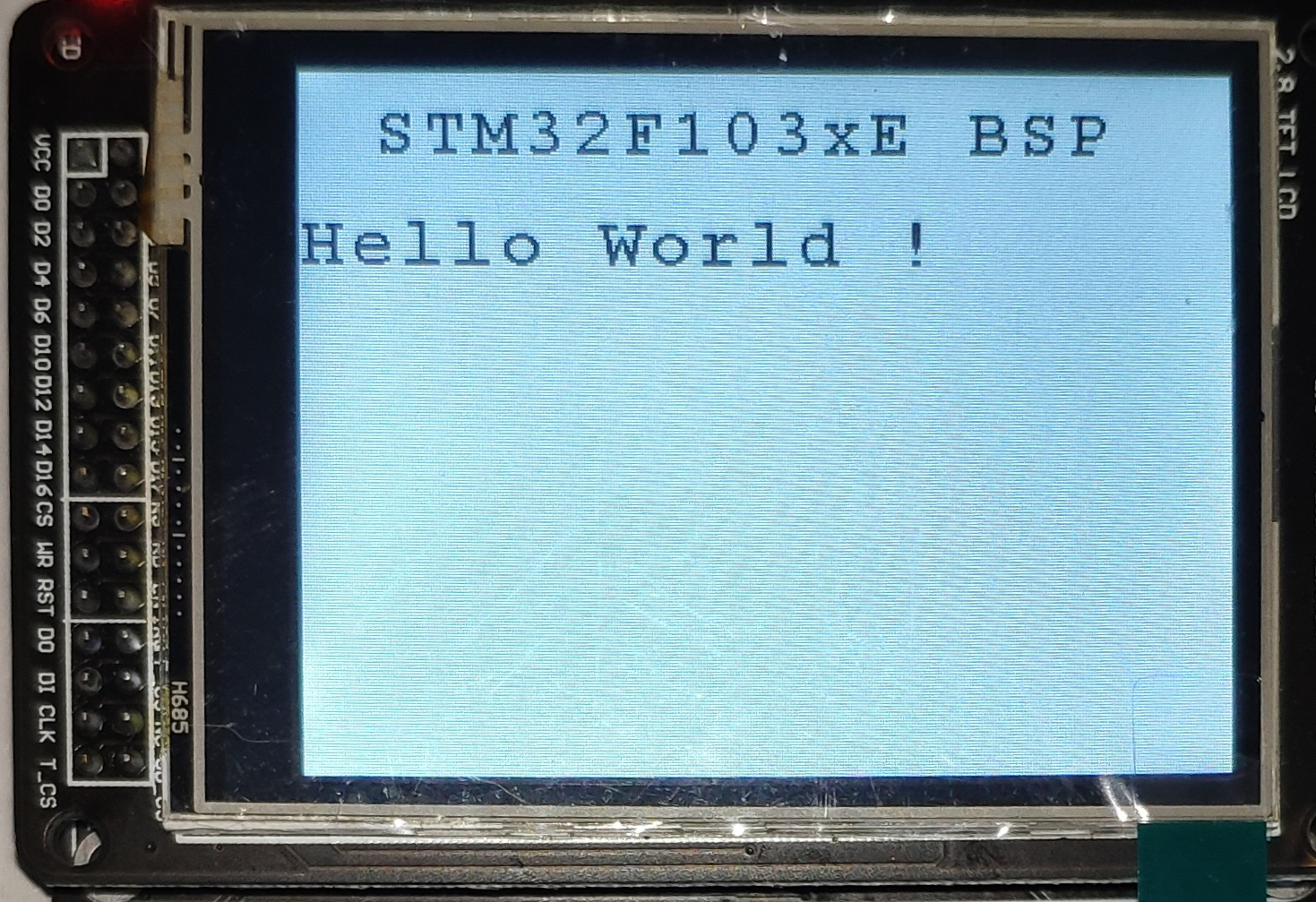

实验4-3  LCD显示英文（HAL库）

在使用STM32CubeF1固件为STM32F1系列创建的工程模板中，可以使用选择多种LCD驱动器来驱动LCD。这些驱动器包括ILI9320、ILI9325、HX8347、ST7735和SPFD5408。本实验将选择使用STM32控制LCD以显示英文字符
