色彩传感器是由单晶硅和非单晶态硅制成的半导体器件。物体的颜色是由照射物体的光源和物体本身的光谱反射率决定的。在光源一定的条件下，物体的颜色取决于反射的光谱（波长），能测定物体反射的波长，就可以测定物体的颜色。色彩传感器有两种：双PN结光电二极管和非晶态集成色彩传感器。

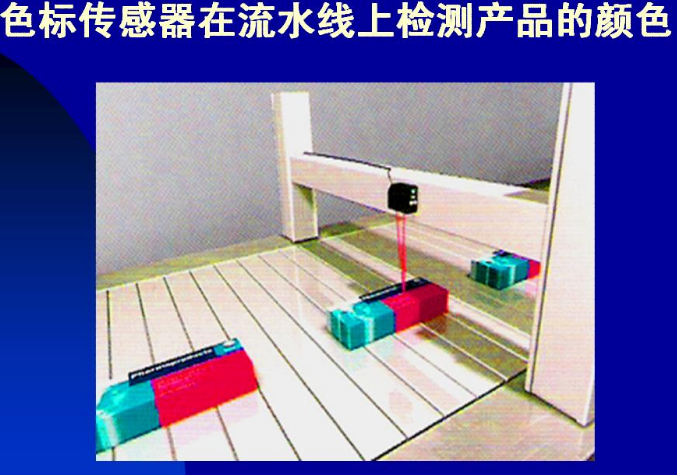

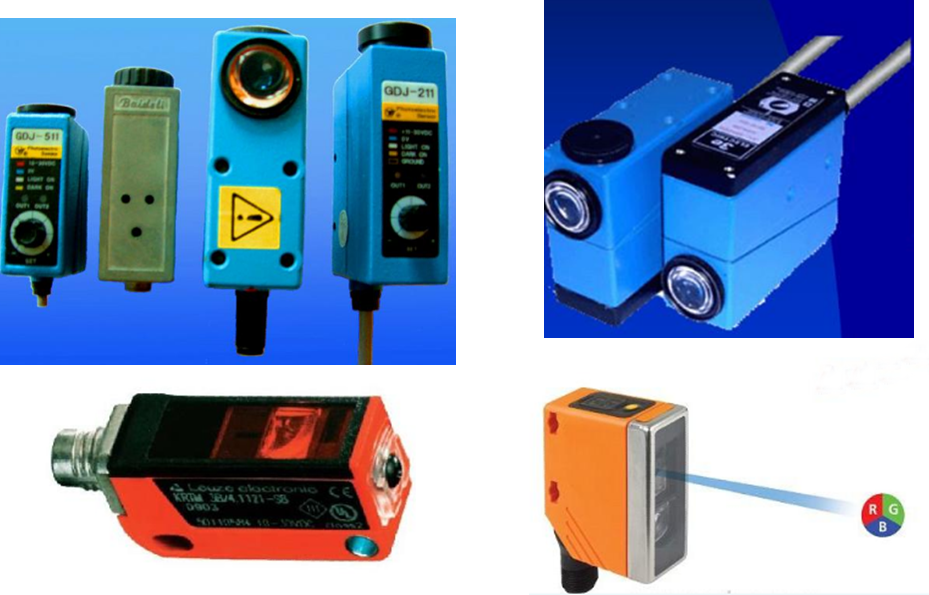

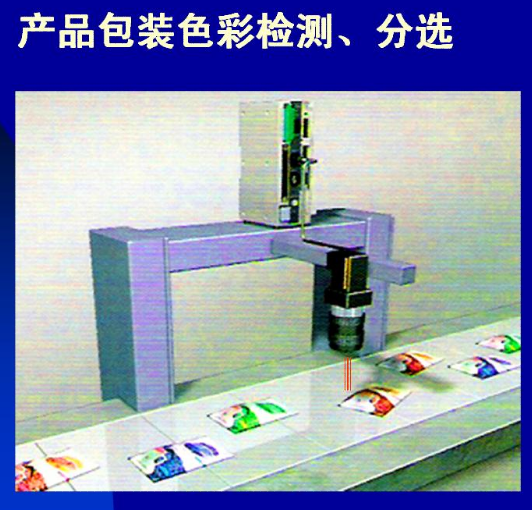

人眼主导颜色识别越来越多的被相应的色标传感器代替。

双结型色彩传感器

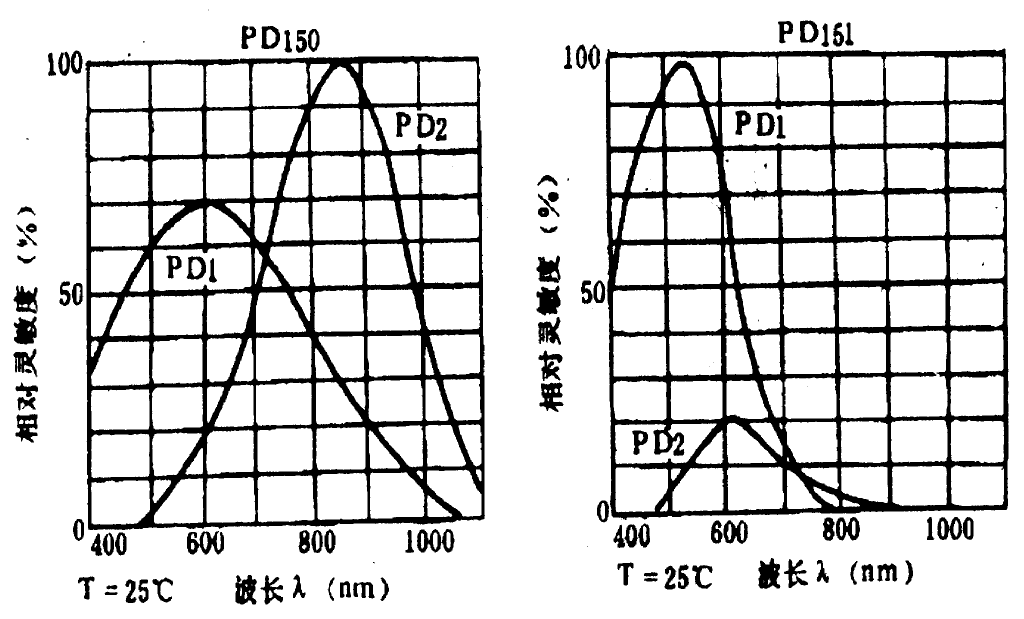

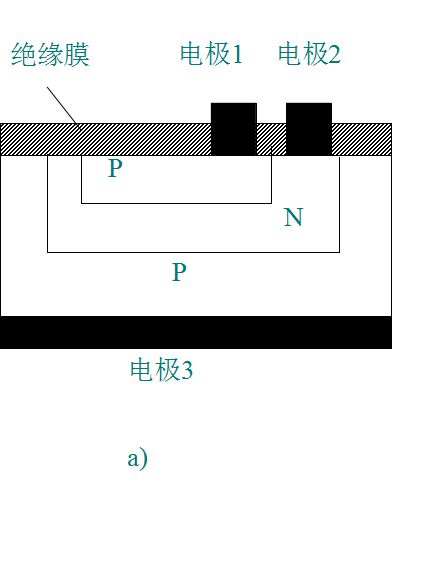

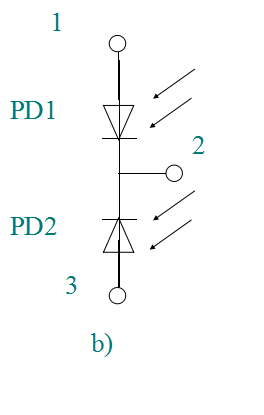

在一块单晶硅基片上作了两个PN结的三层结构，如下图所示。两个光电二极管PD1及PD2反向连接。光电二极管的光谱特性与PN结的厚薄有很大关系。PN结的面做得薄一点对蓝光的灵敏度高。PD1与PD2的厚薄不同所以光谱特性也不同，如下图所示。

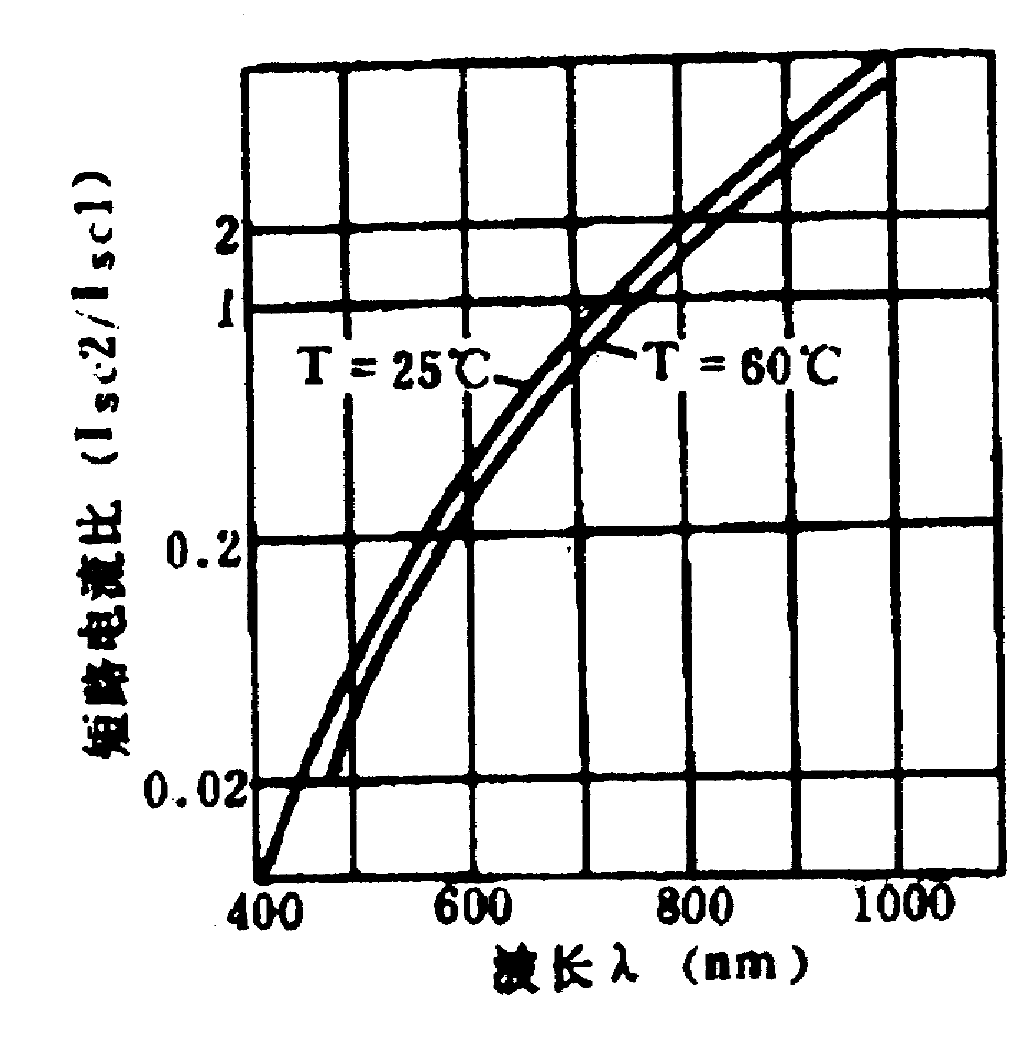

PD1接近表面，所以对蓝光（波长430~460nm）、绿光（波长490~570nm）有较高的灵敏度。 PD2则对红光（波长650~760nm）及红外线有较高的灵敏度。分别测PD1及PD2的短路电流，ISC1、ISC2，可得下图所示的特性。

根据色彩传感器检测的短路电流比，由图4-20可以求出对应的波长，即可分辨出不同的颜色。

由上图可知，不同的温度，其特性有所变动。因此在作精密测量时要在电路上加温度补偿，或者在计算机中用软件进行补偿。

非晶态集成色彩传感器

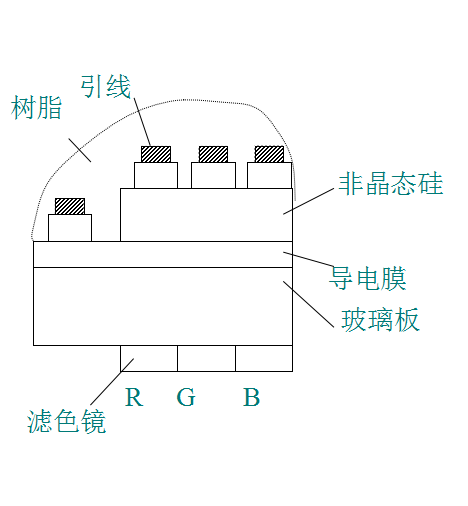

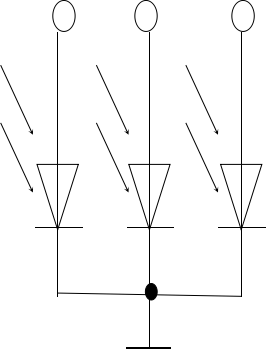

如图4-21 所示，在非晶态的硅的基片上，平排做了三个光电二极管。

在各个光电二极管上分别加上红（R）、绿（G）、蓝（B）滤色镜，将来自物体的反射光分解为三种颜色。

根据R、G、B滤色镜下光电二极管输出的短路电流大小，通过电子线路及计算机，可以识别十二种以上的颜色。

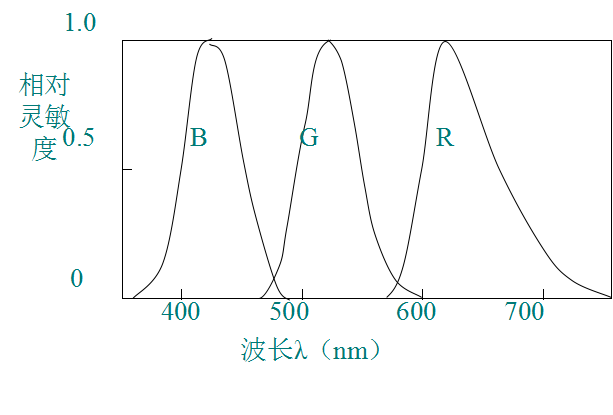

AM3301系列集成色彩传感器的三色相对灵敏度与波长特性如下图所示。

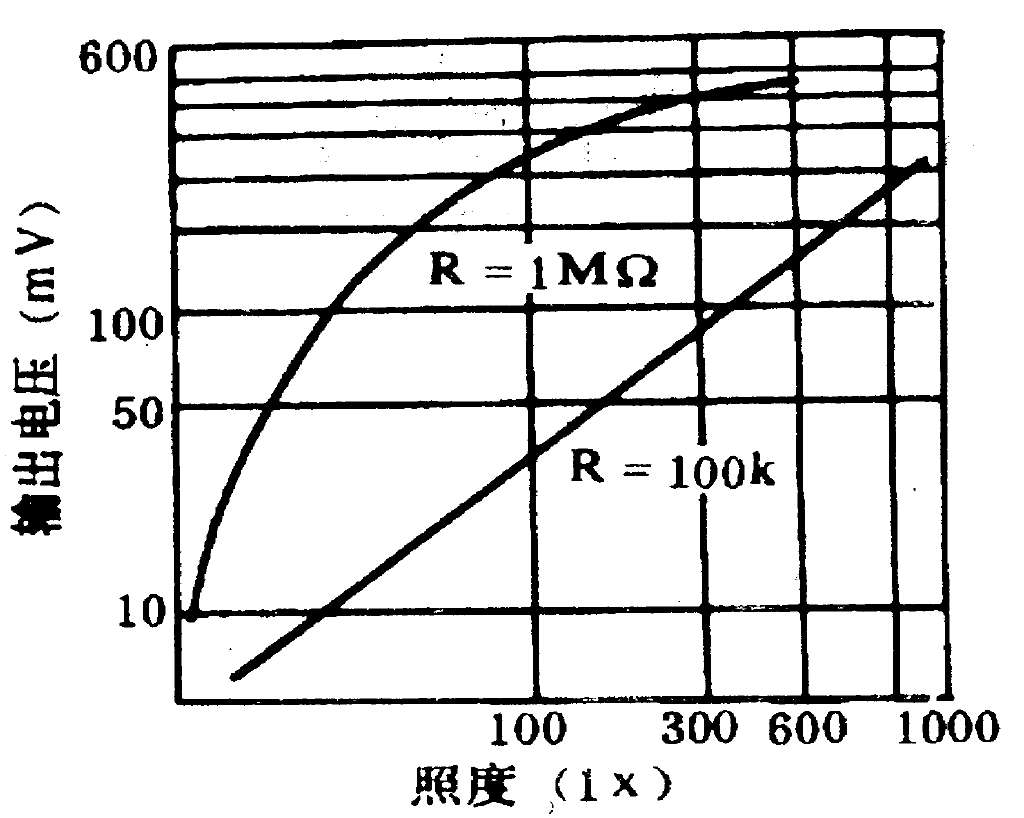

非晶态色彩传感器的入射光照度与输出电压的关系如下图所示。

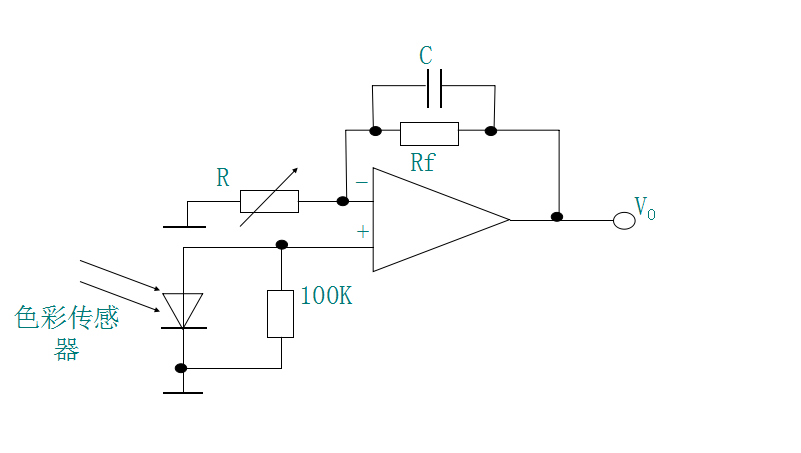

   传感器上有时并联一个100KΩ电阻，以保证良好的线性度。放大电路如下图所示。
