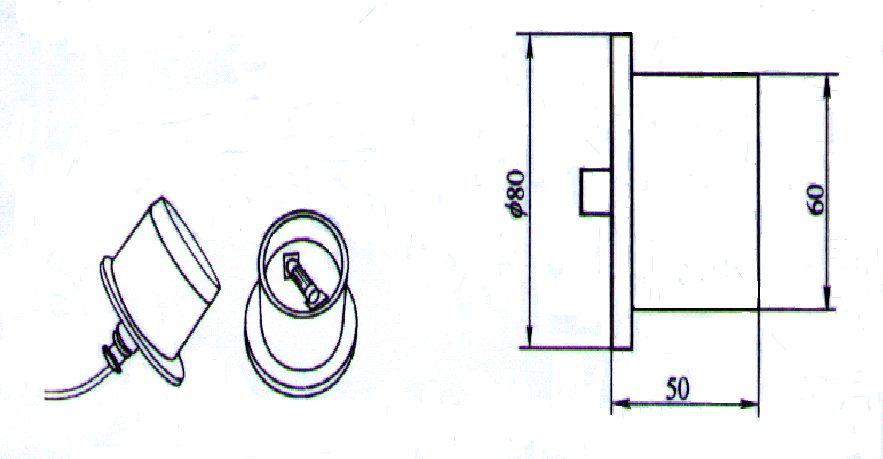

敏感元件为紫外电管，由管壳、 充入的气体、阳极和光阴极组成。如下图所示。在火焰中的远紫外线的照射下，光阴极中的电子吸收能量而逸出光阴极表面。在电场的作用下向阳极运动，从而产生电信号，达到检测火焰目的。

主要应用于火灾消防系统，尤其是一些易燃易爆场所，用来检测火焰的产生。

该传感器也可用于发动机、锅炉、窑炉等的火焰报警系统。

火焰传感器:由各种燃烧生成物、中间物、高温气体、碳氢物质以及无机物质为主体的高温固体微粒构成的。火焰的热辐射具有离散光谱的气体辐射和连续光谱的固体辐射。不同燃烧物的火焰辐射强度、波长分布有所差异，但总体来说，其对应火焰温度的近红外波长域及紫外光域具有很大的辐射强度,根据这种特性可制成火焰传感器.

远红外火焰传感器

功能用途：远红外火焰传感器可以用来探测火源或其它一些波长在700纳米～1000纳米范围内的热源。在机器人比赛中，远红外火焰探头起着非常重要的作用，它可以用作机器人的眼睛来寻找火源或足球。利用它可以制作灭火机器人、足球机器人等。

原理介绍：远红外火焰传感器能够探测到波长在700纳米～1000纳米范围内的红外光，探测角度为60，其中红外光波长在880纳米附近时，其灵敏度达到最大。远红外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界红外光越强，数值越小；红外光越弱，数值越大。

紫外火焰传感器

紫外火焰传感器可以用来探测火源发出的400纳米以下热辐射。原理介绍：通过下紫外光，可根据实际设定探测角度，紫外透射可见吸收玻璃(滤光片)能够探测到波长在400纳米范围以其中红外光波长在350纳米附近时，其灵敏度达到最大。紫外火焰探头将外界红外光的强弱变化转化为电流的变化，通过A/D转换器反映为0～255范围内数值的变化。外界紫外光越强，数值越小；紫外光越弱，数值越大。

紫外火焰传感器
