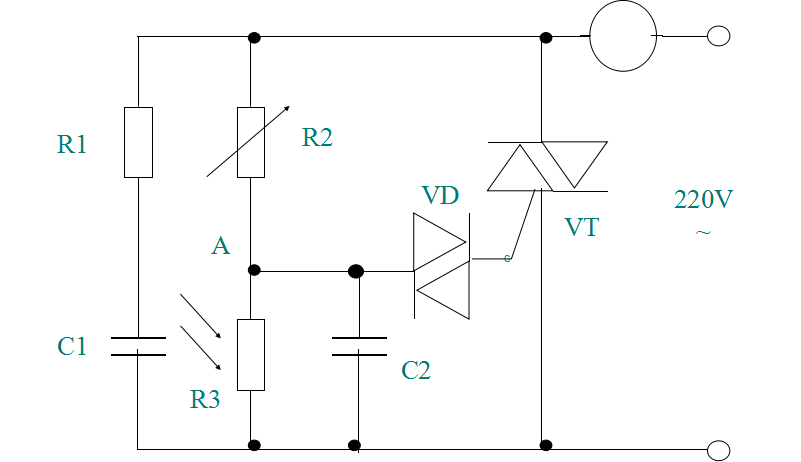

自动照明灯如下图所示。D1为触发二极管，触发电压约为30V左右。白天，光敏电阻的阻值低， A点分压低于30V，触发二极管截止，双向可控硅无触发电流，T1、T2之间呈断开状态。晚上天黑，光敏电阻的阻值增加，A点电压大于30V，触发二极管导通，双向可控硅呈导通状态，电灯亮。
物体长度及运动速度的检测
下图4-32为示意图和电路简图。

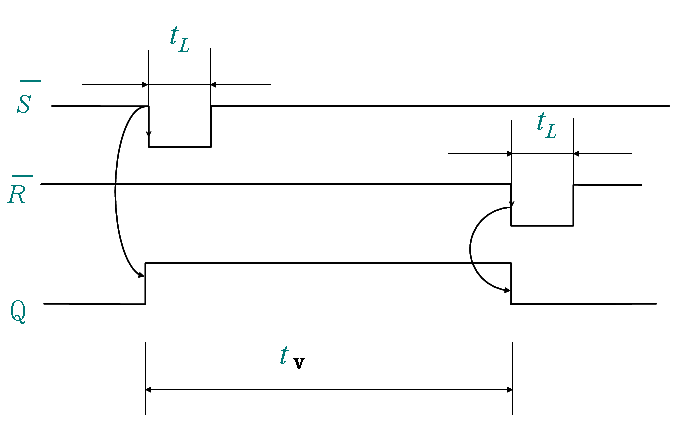

当工件自左向右运动时，首先遮断光源A的光线，经过设定的S0距离后再遮断光源B的光线，经光敏元件VDA、VDB和 RS触发器输出高频脉冲，计数器进行计数。
若所计脉冲数为n 和脉冲周期为T，则可计算物体平均运动速度为

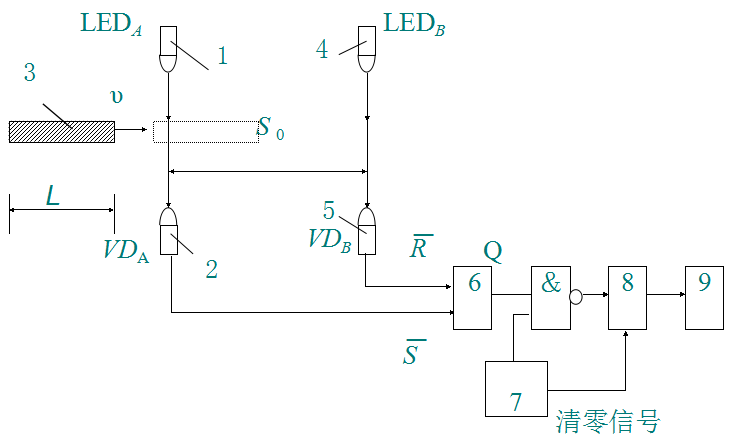

下图为光电元件检测运动物体速度电路图：1光源A ；2光敏元件VDA ；3运动物体 ；4光源B ；5光敏元件VDB ；6 RS触发器；7高频脉冲信号源；8计数器；9显示器
红外线自动水龙头

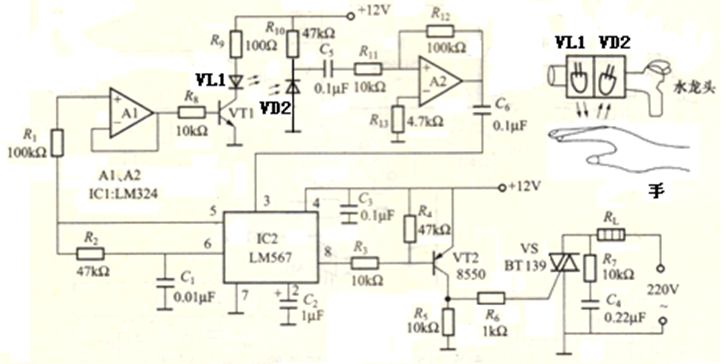

红外线自动水龙头属无接触式自动水龙头，起到节约用水的作用，还可以避免人群中病菌的交叉传播。电路如下图所示。音调解码器LM567的振荡信号频率由5、6脚外接的R2、C1确定。产生的振荡信号，由5脚输出，经运算放大器A1和VT1放大，驱动红外发光二极管VL1发光向外发射。
手离开后，没有人手的反射，红外光敏二极管VD2没有接收信号，LM567音调解码器3脚没有输入信号，8脚输出为高电平。VT2截止，集电极变为低电平，晶闸管不导通，电磁阀关闭，没有水流出来。
手指光反射测量心率方法

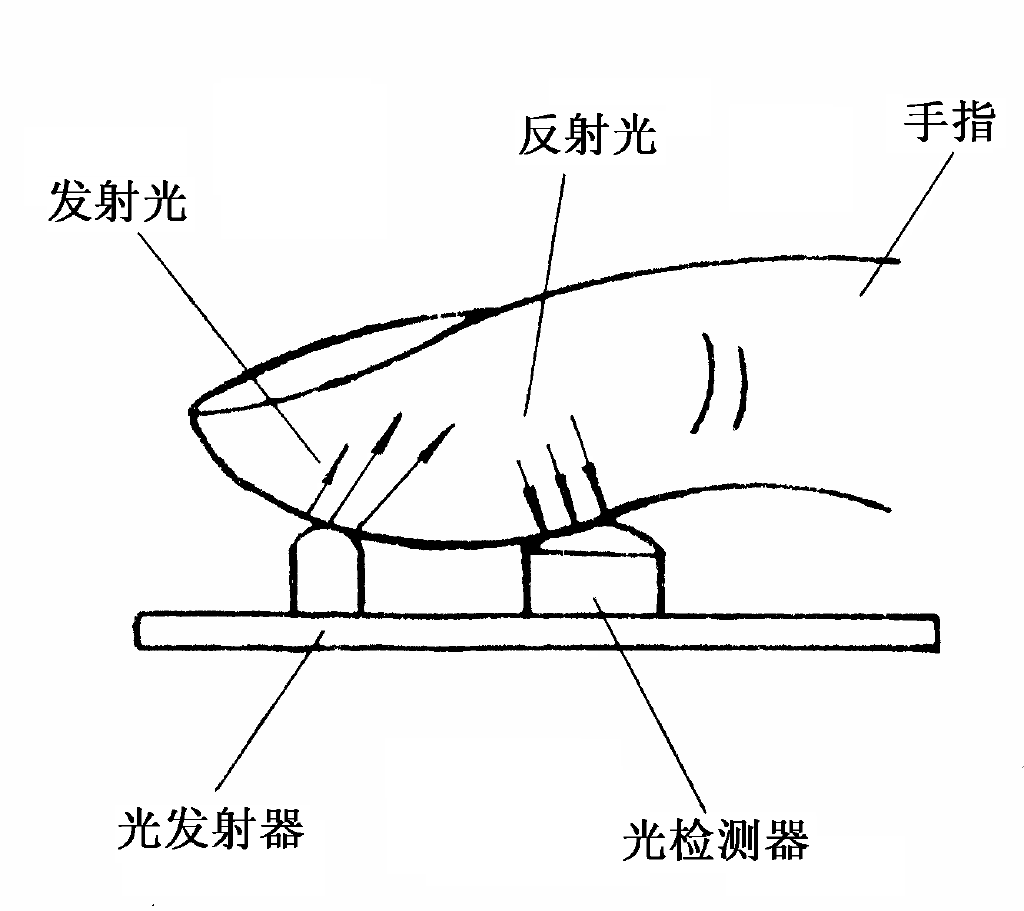

如下所示。用一光发生器向手指发射光，用一光检测器放在手指的同一边，接收手指反射的光。手指反射的光的强度及其变化会随血液脉搏的变化而变化。由光检测器检测到手指反射的光，并对其强度变化速率进行记数，即可测得被测人的心率。

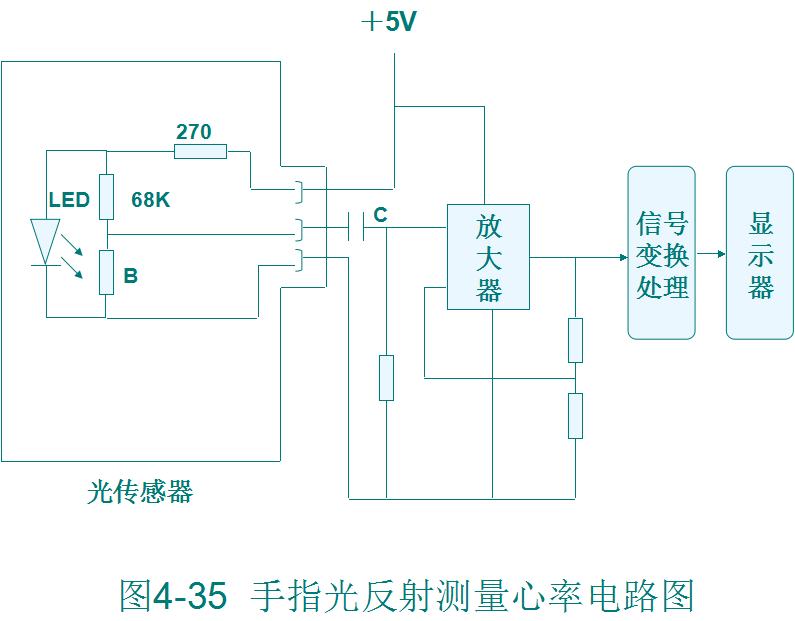

电路组成如图所示。光发生器采用超亮度LED管，光检测器使用光敏电阻。当食指前端接触光传感器时，从光传感器输出可得到约100μV的电压变化。该信号经电容器C加到放大器的输入端，经放大、信号变换处理，便可从显示器上直接得到心率的测量结果。
条形码扫描笔

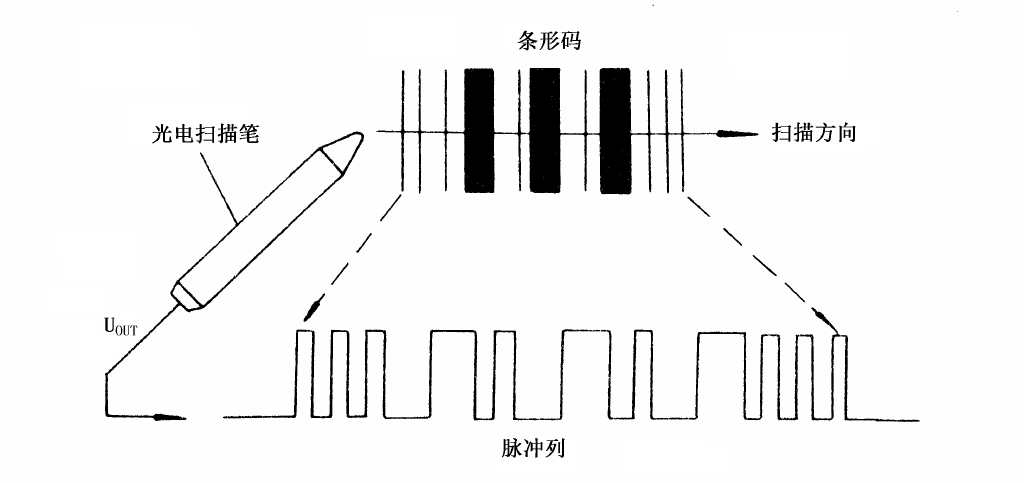

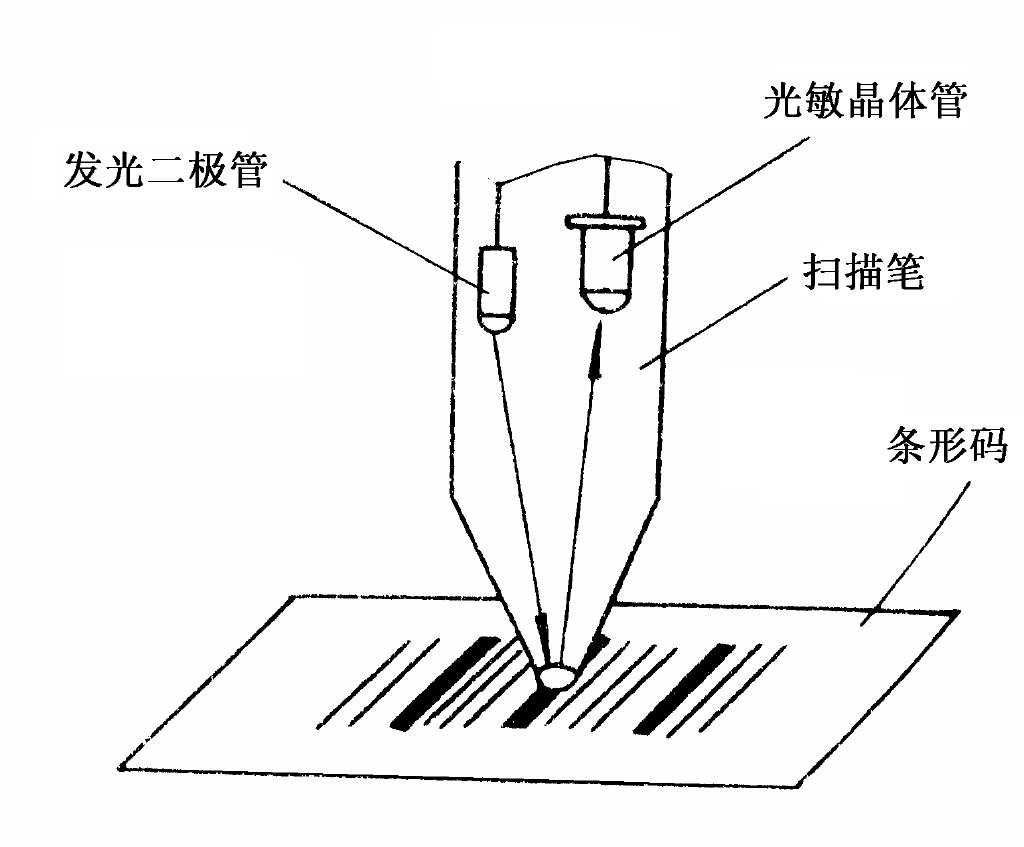

扫描笔的前方为光电读入头，它由一个发光二极管和一个光敏晶体管组成，如下图所示。当扫描笔头在条形码上移动时，黑色线条吸收光线，白色间隔反射光线。光敏晶体管将条形码黑色线条和白色间隔变成了一个个电脉冲信号，如图所示。脉冲列经计算机处理后，完成对条形码信息的识别。
插卡式电源开关

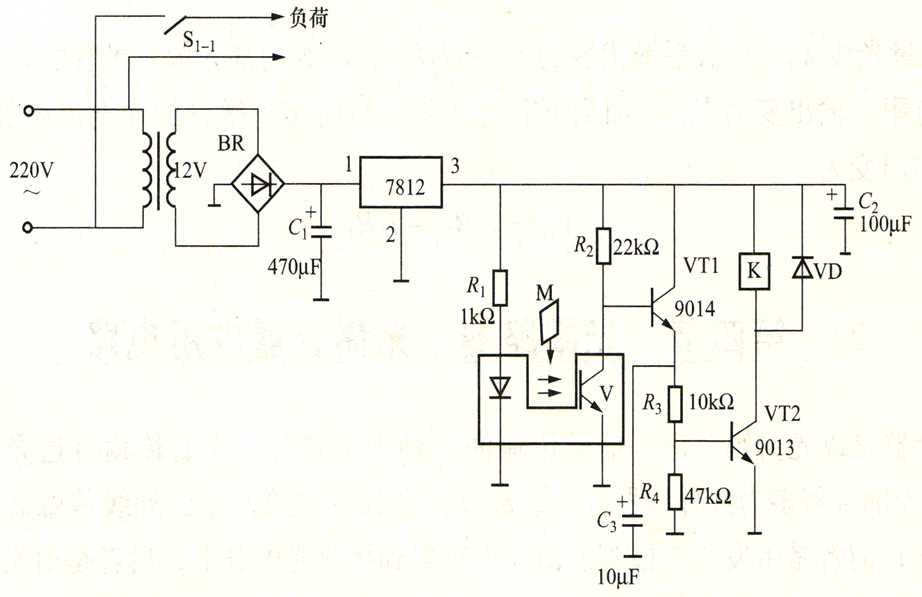

电路如下图所示。主要用于宾馆和集体宿舍，可以起到安全和节约用电的作用。当住宿人员回到房间时，把住宿卡插入该电源开关，房间总电源接通，然后才能打开房间内的所有电气设备开关。住宿人员外出，取走住宿卡，房间总电源切断，房间内的所有电气设备都打不开。
光耦合器由发光二极管和光敏晶体管组成。住宿卡插入光断路器的凹槽内，正好挡住光线，光敏晶体管截止，光断路器输出高电平，使VT1和VT2导通，继电器K工作，接通房间内的总电源。住宿人员外出，取走住宿卡，光线无阻挡，光敏晶体管导通，光断路器输出低电平，使VT1截止。C3起延时作用，其充的电放完后，VT2截止，继电器K断开，切断房间总电源。
