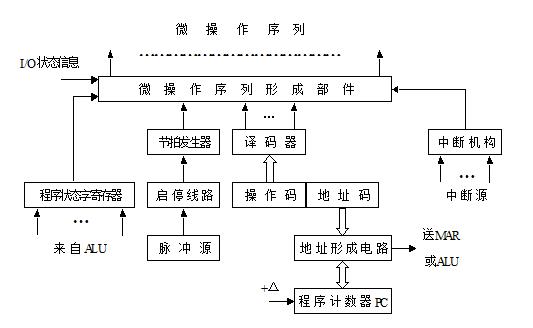

指令部件（取指令、分析指令）

(1) PC
    (2) IR
    (3) ID
    (4) 地址形成部件

时序部件

（1）脉冲源
    （2）启停线路
    （3）节拍信号发生器

环形脉冲发生器

产生所需的节拍脉冲，一般采用循环移位寄存器构成（避免毛刺）。

微操作信号发生器

（1）指令译码信号
    （2）时序信号
    （3）状态信号
    （4）中断机构的信号

中断机构

硬布线控制器是早期设计计算机的一种方法。硬布线控制器是将控制部件做成产生固定时序控制信号的逻辑电路，产生各种控制信号，因而又称为组合逻辑控制器。
    控制信号直接由逻辑门和触发器等构成。

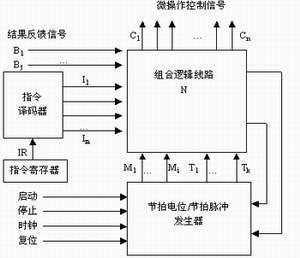

组合逻辑网络的输入信号来源有三个：
    (1)来自指令操作码译码器的输出In；
    (2)来自执行部件的反馈信息Bj ；
    (3)来自时序产生器的时序信号Tk
     C=f(In，Tk，Bj )

微命令

控制信号序列的最小单位，通常指直接作用于某部件控制门的命令。

控制部件与执行部件之间的另一种联系是反馈信息，执行部件通过反馈线向控制部件反映操作情况，以便使控制部件根据执行部件的“状态”来下达新的微命令。

微操作

微命令控制实现的最基本操作。

控制部件与执行部件的一种联系，就是通过控制线，控制部件通过控制线向执行部件发出各种控制命令，通常把这种控制命令叫做微命令，而执行部件接受微命令后所进行的操作，叫做微操作。

微指令

一组实现一定操作功能的微命令的组合。

微程序

一系列微指令的有序集合。
    一条机器指令的功能是用许多条微指令组成的序列来实现的，这个微指令序列通常叫做微程序（实现一条机器指令功能的许多条微指令组成的序列 ） 。

微周期

读取一条微指令并执行相应微操作所需的时间。

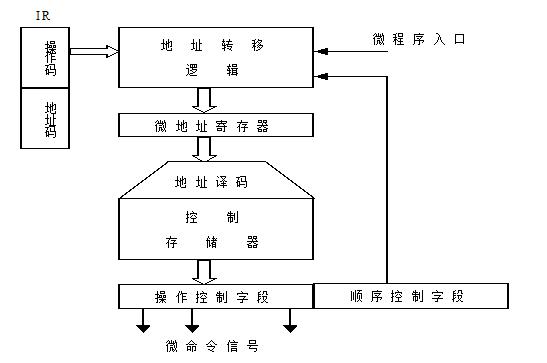

控制存储器

ROM，存储微程序，内容固定（指令系统固定）
    容量取决于指令系统，字长为微指令字长。

微指令寄存器

微操作控制字段；
    微地址字段（顺序控制字段）。
    微指令格式中的顺序控制部分用来决定产生下一条微指令的地址。

既然微程序是由微指令组成的，那么当执行当前一条微指令时，必须指出后继微指令的地址，以便当前一条微指令执行完毕后，取出下一条微指令。

微地址寄存器

存放下一条微指令地址。
    在一般情况下，微指令由控制存储器读出后直接给出下一条微指令的地址，通常我们简称微地址，这个微地址信息就存放在微地址寄存器中。

地址转移逻辑

形成即将要执行的微指令地址：
    取指公共操作从0号单元开始；
    如果微程序不出现分支，那么下一条微指令的地址就直接由微指令给出。

当微程序出现分支时，意味着微程序出现条件转移。在这种情况下，通过判别测试字段P和执行部件的“状态条件”反馈信息，去修改微地址寄存器的内容，并按改好的内容去读下一条微指令。地址转移逻辑就承担自动完成修改微地址的任务。

常用的控制规则是什么?
