电涡流传感器

 1、工作原理

 当电涡流线圈与金属板的距离x 减小时，电涡流线圈的等效电感L减小，等效电阻R增大。感抗XL的变化比R的变化大得多，流过电涡流线圈的电流 i1增大。

 集肤效应

 当高频（100kHz左右）信号源产生的高频电压施加到一个靠近金属导体附近的电感线圈L1时，将产生高频磁场H1。如被测导体置于该交变磁场范围之内时，被测导体就产生电涡流i2。i2在金属导体的纵深方向并不是均匀分布的，而只集中在金属导体的表面，这称为集肤效应（也称趋肤效应）。

 2、电涡流传感器的结构类型

 （1）高频反射式涡流传感器

 高频反射式传感器的结构简单，主要由一个固定在框架上的扁平线圈组成。线圈可以粘贴在框架的端部，也可以绕在框架的端部的槽内。

 （2）低频透射式涡流传感器

  低频透射式涡流传感器由于采用低频激励，因而能得到较大的贯穿深度，因此适用于测量金属材料的厚度。

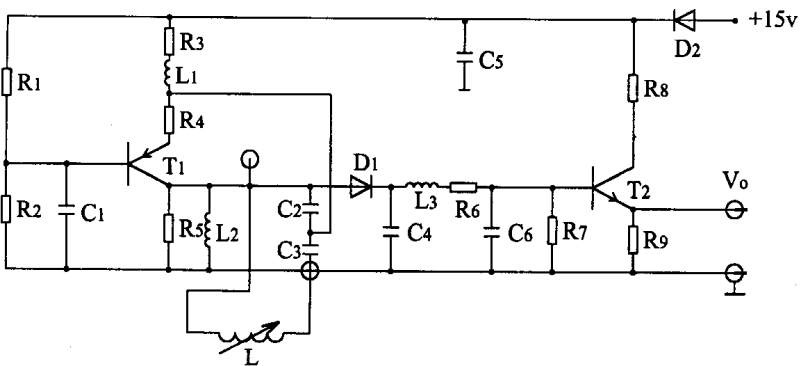

3、测量电路

    4、应用

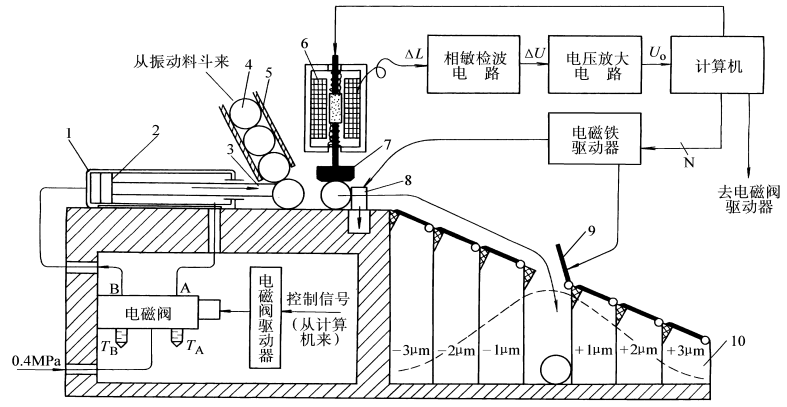

（1）电感式滚柱直径分选装置

   （2）大直径电涡流探雷器

 （3）测量悬臂梁的振幅及频率

 （4）转速测量
