电容式传感器的应用

 电容器的容量受三个因素影响，即：极距x、相对面积A 和极间介电常数。固定其中两个变 量，电容量C 就是另一个变量的一元函数。只要想办法将被测非电量转换成极距或者面积、介电常数的变化，就可以通过测量电容量这个电参数来达到非电量电测的目的。

 1．差动式电容测厚仪

 差动式电容测厚仪的工作原理如图所示，是用来对金属带材在轧制过程中厚度的检测。

2.硅微加工加速度传感器

 图示加速度传感器以微细加工技术为基础，既能测量交变加速度（振动），也可测量惯性力或重力加速度。其工作电压为2.7～5.25V，加速度测量范围为数个g，可输出与加速度成正比的电压也可输出占空比正比于加速度的PWM 脉冲。

   1—加速度测试单元   2—信号处理电路   3—衬底   4—底层多晶硅（下电极）

            5—多晶硅悬臂梁      6—顶层多晶硅（上电极）

 在硅衬底上，制造出三个多晶硅电极，组成差动电容C1、C2。图中的底层多晶硅和顶层多晶硅固定不动。中间层多晶硅是一个可以上下微动的振动片。其左端固定在衬底上，所以相当于悬臂梁。

 3、加速度传感器在汽车中的应用

 加速度传感器安装在轿车上，可以作为碰撞传感器。当测得的负加速度值超过设定值时， 微处理器据此判断发生了碰撞，于是就启动轿车前部的折叠式安全气囊迅速充气而膨胀，托住驾驶员及前排乘员的胸部和头部。

使用加速度传感器可以在汽车发生碰撞时，经控制系统使气囊迅速充气。

4、湿敏电容

 利用具有很大吸湿性的绝缘材料作为电容传感器的介质，在其两侧面镀上多孔性电极。当相对湿度增大时，吸湿性介质吸收空气中的水蒸气，使两块电极之间的介质相对介电常数大为增加（水的相对介电常数为80），所以电容量增大。

吸水高分子薄膜

                                   湿敏电容传感器外形

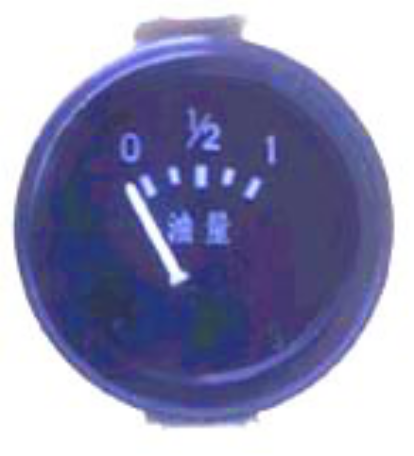

 5、电容式油量表

（1）机械式油量表

 在油箱内，装有类似卫生间水箱里的浮球，通过杠杆带动电阻丝式圆盘电位器，由电流表指示出油量。

、

 （2）电容式油量表

 当油箱中注满油时，液位上升，指针停留在转角为m处。当油箱中的油位降低时，电容传感器的电容量Cx减小，电桥失去平衡，伺服电动机反转，指针逆时针偏转（示值减小），同时带动RP的滑动臂移动。当RP阻值达到一定值时，电桥又达到新的平衡状态，伺服电动机停转，指针停留在新的位置（x 处）。

（3）空气流量计
