第一节　心电图记录纸的划线与定标

在心电图记录纸上都有粗细两种纵线和横线。纵线之间构成的纵格代表电压。两细线之间距为1mm，两粗线之间距为5mm。纵横线的交错构成许多大、小方格(图8－1)。通常心电图记录纸的走纸速度为每秒钟25mm，每一小横格代表0．04s，每一大横格代表0．20s。在特殊用途下记录纸的走纸速度还可根据需要调节为每秒50mm、100mm和200mm，每一小横格的时间分别代表0．02s、0．01s和0．005s，而每一大格的时间分别代表0．10s、0．05s、0．025s。

常规心电图一般采用的定标电压是加入1mV电压可使电压曲线(即定标方波)移动10mm(即10小纵格)，故每一小纵格代表0．1mV，每一大纵络代表0．5mV。在特殊情况下，定标电压可加入0．5mV或2mV电压，此时可使电压曲线(即定标方波)分别移动5mm(5小格)和20mm(20小格)，此时，每一小纵格分别代表0．2mV和0．05mV。

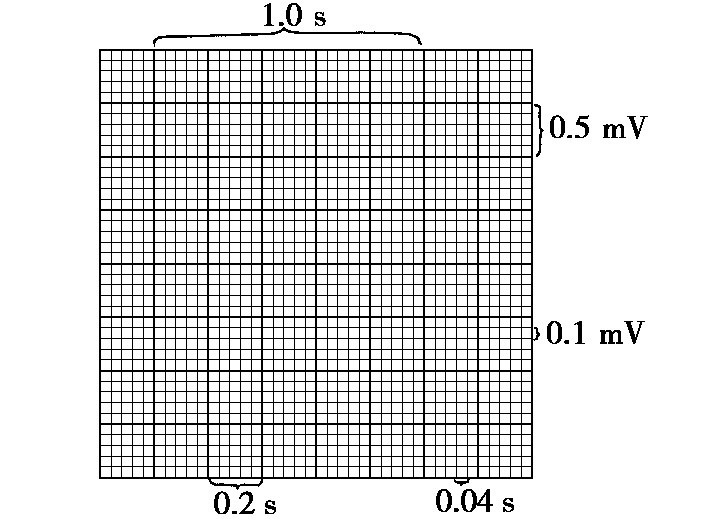

图8－1　心电图纸纵线和横线图解示意图
