实验2 MSTP多实例生成树协议
【实验目的】
1.理解生成协议的基本理论;
2.掌握生成树协议的端口状态转换;
3.掌握华为 MSTP 的配置方法;

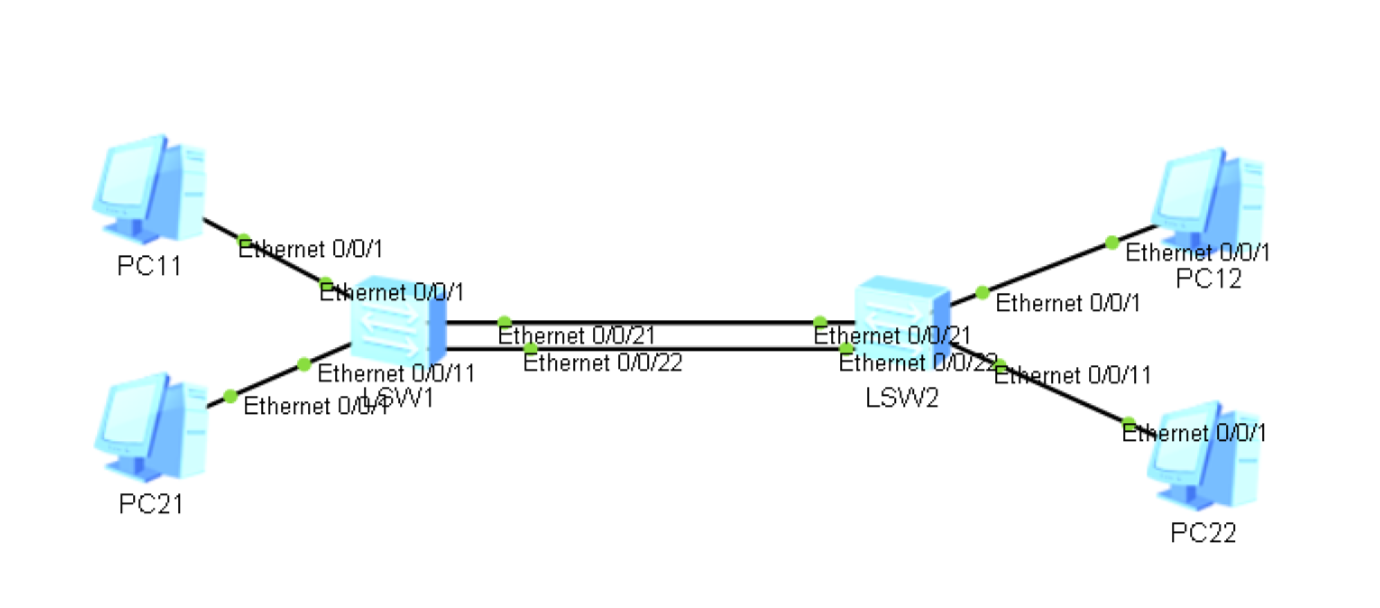

【实验拓扑】
【实验要求】
1.按照拓扑图搭建实验环境，PC主机的IP地址自行设计；
2.S1、S2交换机均运行MSTP，MSTP域名为huawei，修订等级为 1;
3. 在 S1、S2 交换机上创建 VLAN10、VLAN20;并将 PC11 与 PC12 划分到 VLAN10中，将PC21 与 PC22 划分到 VLAN20中;
3. 创建 2 个实例，将VLAN10划分进实例 1，VLAN20划分进实例2;
4. 设置 S1 为实例1 的根桥，实例 2 的备份根桥;设置S2 为实例 2 的根桥，实例 1 的备份根桥;查看各端口状态及各交换机中的生成树协议信息并进行分析;
5. 将其中 Ethernet0/21 断开(在端口模式下用shutdown 命令)，查看各端口状态及各交换机中的生成树协议信息并与 Ethernet0/21断开前进行比较。
参考
实验文件
可从ftp://10.101.144.183根目录下将mstp-test.paper文件下载到本地，并“学号-姓名-mstp”形式命名，如(如 1404120601133-李明定-mstp.paper)。按其中的要求完成测试题，各设备上完成后请在用户视图下如<LSW1>，用save命令进行保存，可选Y再连续使用回车键，在下课时间到达之前，请按“交卷”按钮，并以“学号-姓名-mstp”命名答案文件(如 1404120601133-李明定-mstp.ans)上传到此，并同时上传到 ftp://10.101.144.183 下相应班级目录，测试时间: 80 分钟。
课后撰写报告的思考题：
在S1、S2的通过
display stp vlan 10
display stp vlan 20
命令查看配置结果，并分析VLAN10和VLAN20的根交换机是哪一台，哪一个接口是根接口？
用wireshark捕获ethernet0/0/22链路的数据包，并通过PC11去PING同一VLAN中的PC12，通过PC21去PING同一VLAN中的PC22，分析所捕获的数据包，观察ethernet0/0/22
链路是否有数据包流转，为什么？
用什么办法可以提高当前网络的链路利用率，提高网络的健壮性？
