【实验4】 静态路由、默认路由及汇聚路由实验
【提示：请各位同学下载后打开RS_LAB_4_RouteStatic.paper，并按实验要求完成本次实验，每台网络设备实验完成后在普通视图下[如<AR1>]用save命令保存，结束后请点击右下方的[交卷]，并用自己的[学号-姓名]作为考生ID号保存答案，并将答案文件[如：1514080903111_陈真_实验4.ans]上传到ftp://10.101.144.183服务器上自己的班级目录中。】
实验目的：
1.学会静态路由的配置方法；
2.学会默认路由的配置方法；
3.理解并学会配置汇聚路由；
4.学会三层交换机上VLANIF接口的配置方法；
5.学会路由器单臂路由的配置方法；
实验要求：

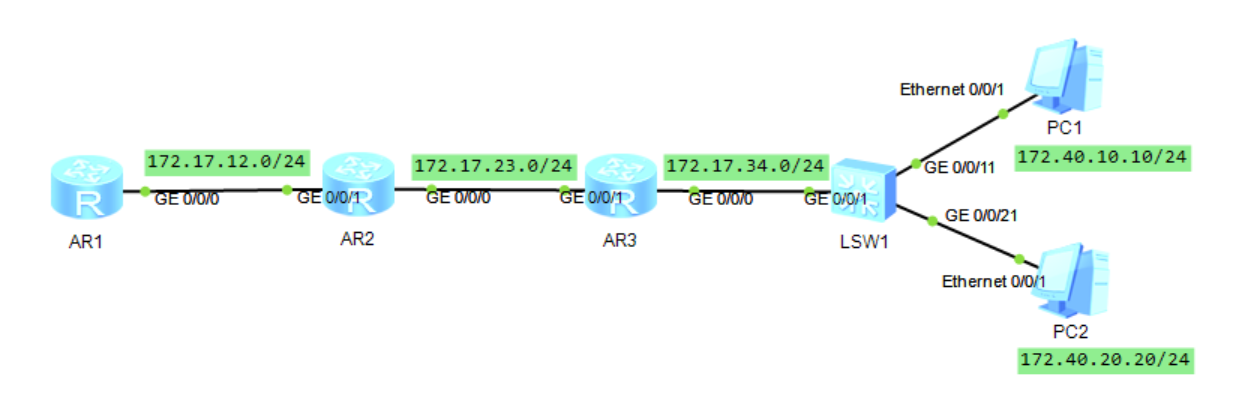

按照拓扑图配置好各设备的名称和各接口的IP地址；
| 设备 | 接口 | IP地址 |
| AR1 | Loopback 0 | 172.17.10.10/24 |
| AR1 | GE0/0/0 | 172.17.12.10/24 |
| AR2 | GE0/0/1 | 172.17.12.20/24 |
| AR2 | GE0/0/0 | 172.17.23.20/24 |
| AR3 | GE0/0/1 | 172.17.23.30/24 |
| AR3 | GE0/0/0 | 172.17.34.30/24 |
| LSW1 | VLAN 1 | 172.17.34.40/24 |
| LSW1 | VLAN 10 | 172.40.10.254/24 |
| LSW1 | VLAN 20 | 172.40.20.254/24 |
2.在LSW1上划分VLAN10、vlan20，将GE0/0/11划分到VLAN10、GE0/0/21划分到VLAN20；PC1接入GE0/0/11，PC2接入GE0/0/21，PC1、PC2的IP地址如图。
3.在AR1上配置LOOPBACK 0的接口地址为172.17.10.10/24，并配置一条默认路由；
格式为：ip route-static 0.0.0.0 0.0.0.0 <本地接口> <下一跳地址>
4.在AR2、AR3上为各目的网络配置可到达的静态路由，其中VLAN10、VLAN20的网络采用汇聚路由的方式，合并为/16的地址块。
格式为：ip route-static <目的网络> <子网掩码> <本地接口> <下一跳地址>
5.在LSW1上配置一条默认路由，
格式为：ip route-static 0.0.0.0 0.0.0.0 VLANIF 1 <下一跳地址>
[AR1]quit
<AR1>save
The current configuration will be written tothe device.
Are you sure to continue? (y/n)[n]:y
It will take several minutes to saveconfiguration file, please wait........
Configuration file had been savedsuccessfully
Note: The configuration file will take effectafter being activated
<AR1>
