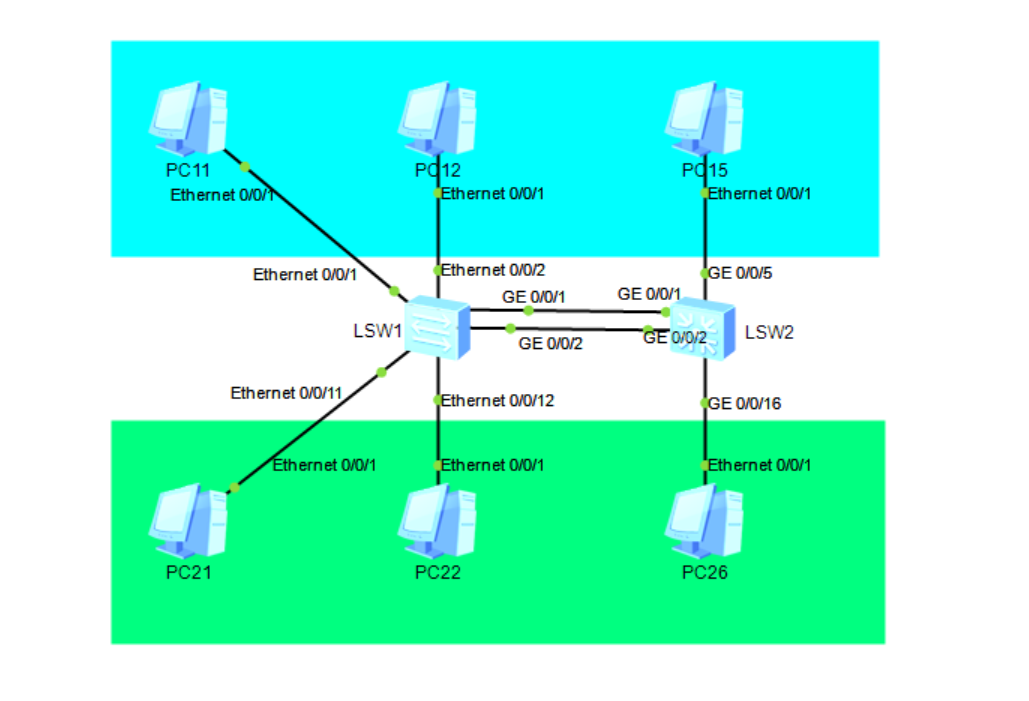

如下图：

要求VLAN10中的PC11、PC12、PC15和VLAN20中的PC21、PC22、PC26互通。

VLAN之间通过LSW2的VLANIF（SVI接口)实现三层通信

LSW1交换机配置如下 ：

system-view

undo info-center enable

sysname LSW1

vlan batch 10 20

int g0/0/1

port link-type access

port default vlan 10

quit

int g0/0/2

port link-type access

port default vlan 20

quit

int e0/0/1

port link-type access

port default vlan 10

quit

int e0/0/2

port link-type access

port default vlan 10

quit

int e0/0/11

port link-type access

port default vlan 20

quit

int e0/0/12

port link-type access

port default vlan 20

quit

LSW2交换机配置如下：

system-view

undo info-center enable

sysname LSW2

vlan batch 10 20

int g0/0/1

port link-type access

port default vlan 10

quit

int g0/0/2

port link-type access

port default vlan 20

quit

int g0/0/5

port link-type access

port default vlan 10

quit

int g0/0/16

port link-type access

port default vlan 20

quit

int vlanif 10

ip add 192.168.10.254 24

quit

int vlanif 20

ip add 192.168.20.254 24

quit

现象：

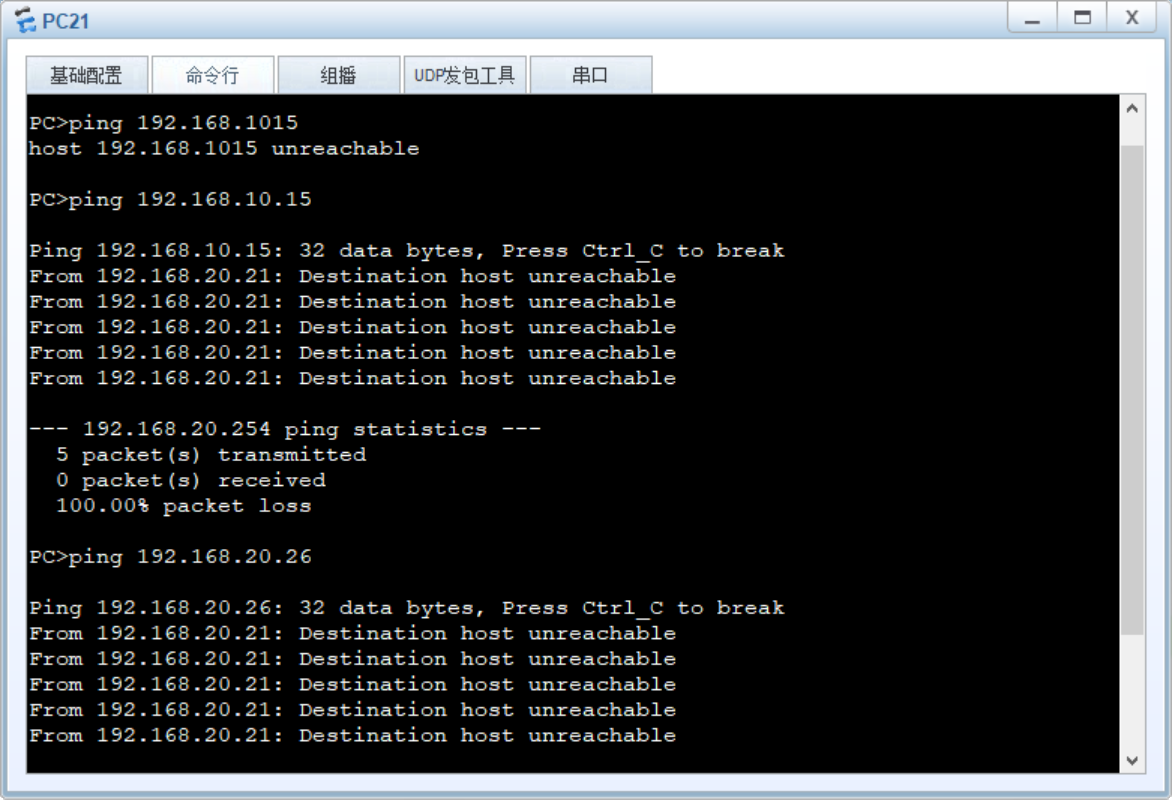

下载故障TOP及配置文件



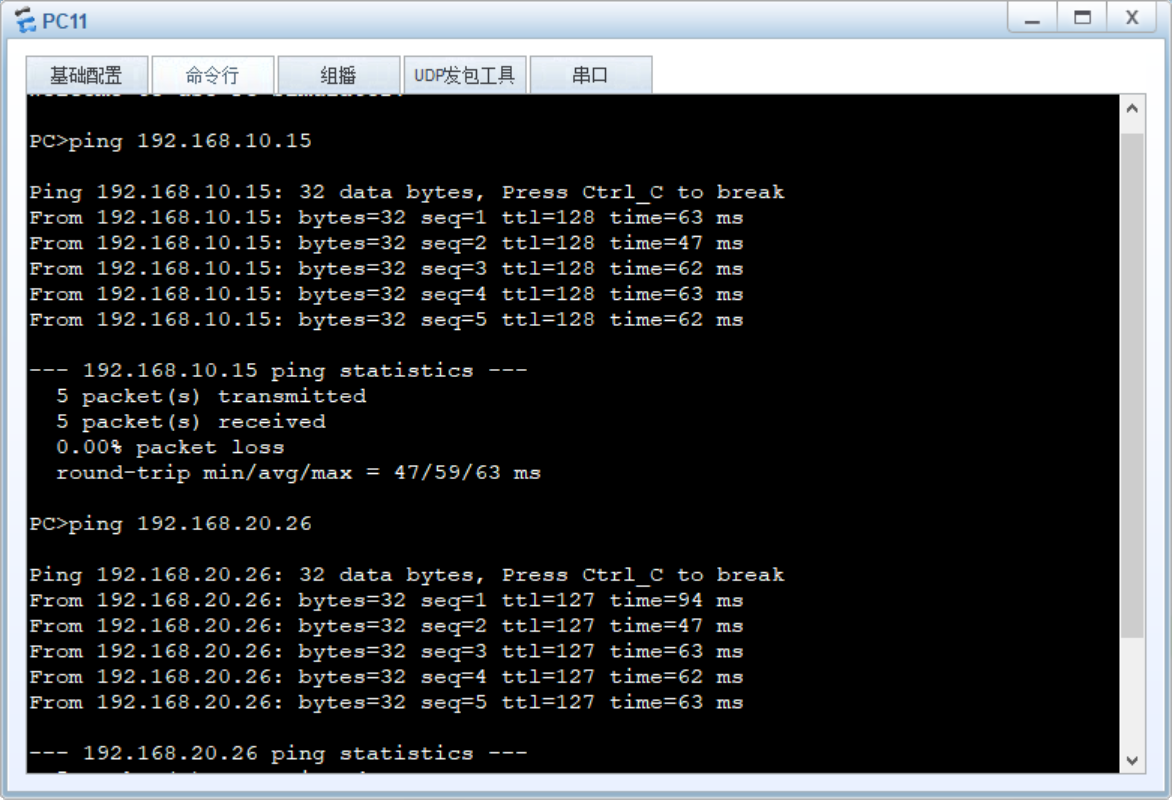

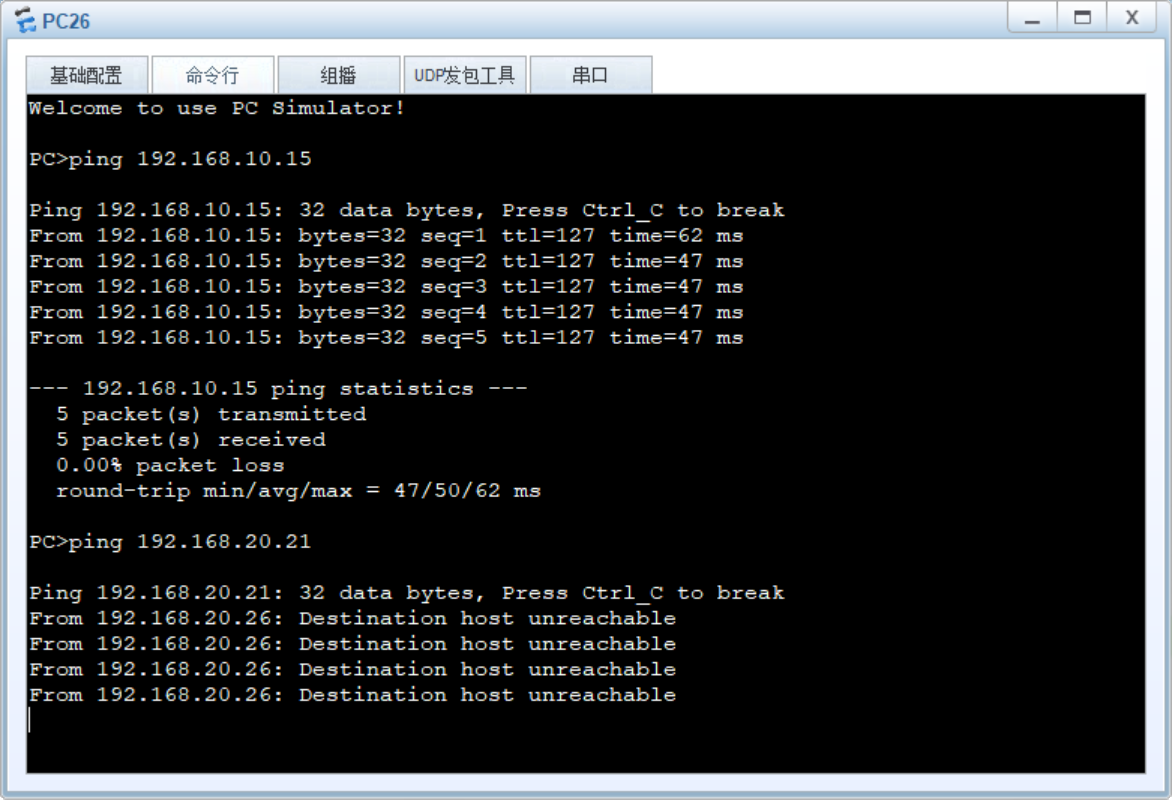

故障修复后或目标

解决思路及方法：

1.通过G0/0/2链路的抓包进行分析；

2. 通过查询交换机中的各接口状态观察；
