任务一：认识建筑平面图
上一节
下一节
| 课题 | 认识建筑平面图 | 课时安排 | 2 |
| 教学目标 | 1、识读建筑平面图 2、了解建筑平面图的用途、形成和内容 3、掌握识图要点和绘图步骤 | ||
| 教学重点 | 掌握识图要点和绘图步骤 | ||
| 重点难点 | 识读建筑平面图、掌握识图要点和绘图步骤 | ||
| 教学准备 |
| ||
| 仿真视频 | |||
| 教学过程设计 | 备注 | ||
| 课题引入 | |||
| 教学步骤及主要内容 | 1、平面图的用途和形成 2、建筑平面图的内容和规定 3、建筑平面图的读图注意事项及识读实例 （1）熟悉图例，了解图名、比例、指北针 （2）注意定位轴线与墙、柱的关系。 （3）核实各道尺寸及标高。 （4）核实图中门窗与门窗表中的门窗的尺寸、数量，并注意所选的标准图案。 （5）注意楼梯的形状、走向和级数。 （6）熟悉其他构件(台阶、雨篷、阳台等)的位置、尺寸 及厨房、卫生间等设施的布置。 （7）弄清楚各部分的高低情况。 4、屋顶平面图 4.1屋顶平面图的方法 4.2屋顶平面图的基本内容 4.3屋顶平面图的读图注意事项 5、建筑平面图绘图步骤 | ||
| 教学PPT——总平面图 | |||
| 微课1 | 解读建筑总平面图 | ||
| 教学PPT——平面图 | |||
| 微课2 | 解读建筑平面图 | ||
| 微课3 | 解读楼梯平面图 | ||
| 小结与作业 | |||
| 课堂小结 | 本节课要求掌握平面图识图要点和绘图步骤，视频以楼梯平面图为例，讲授大家识图要领。 | ||

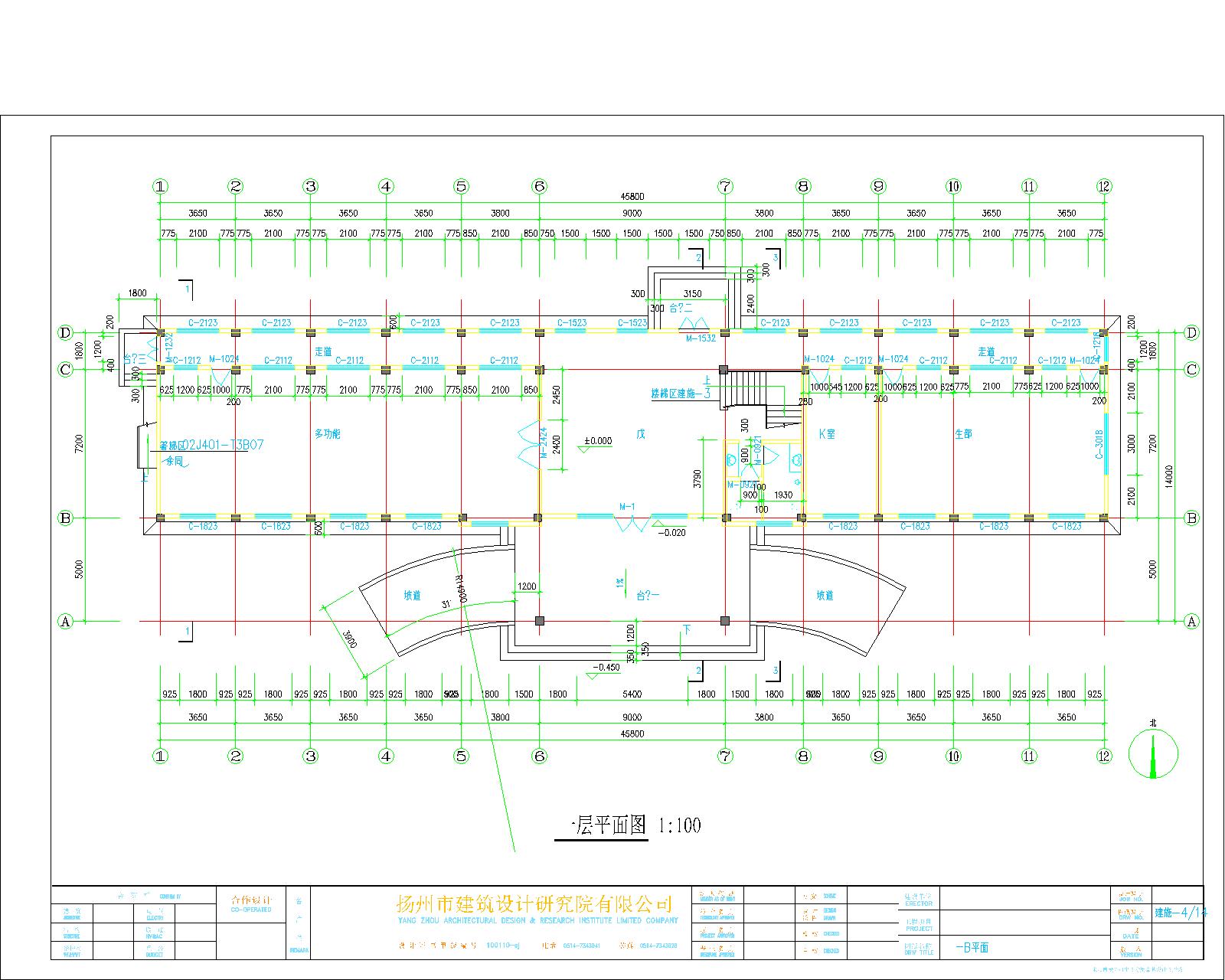

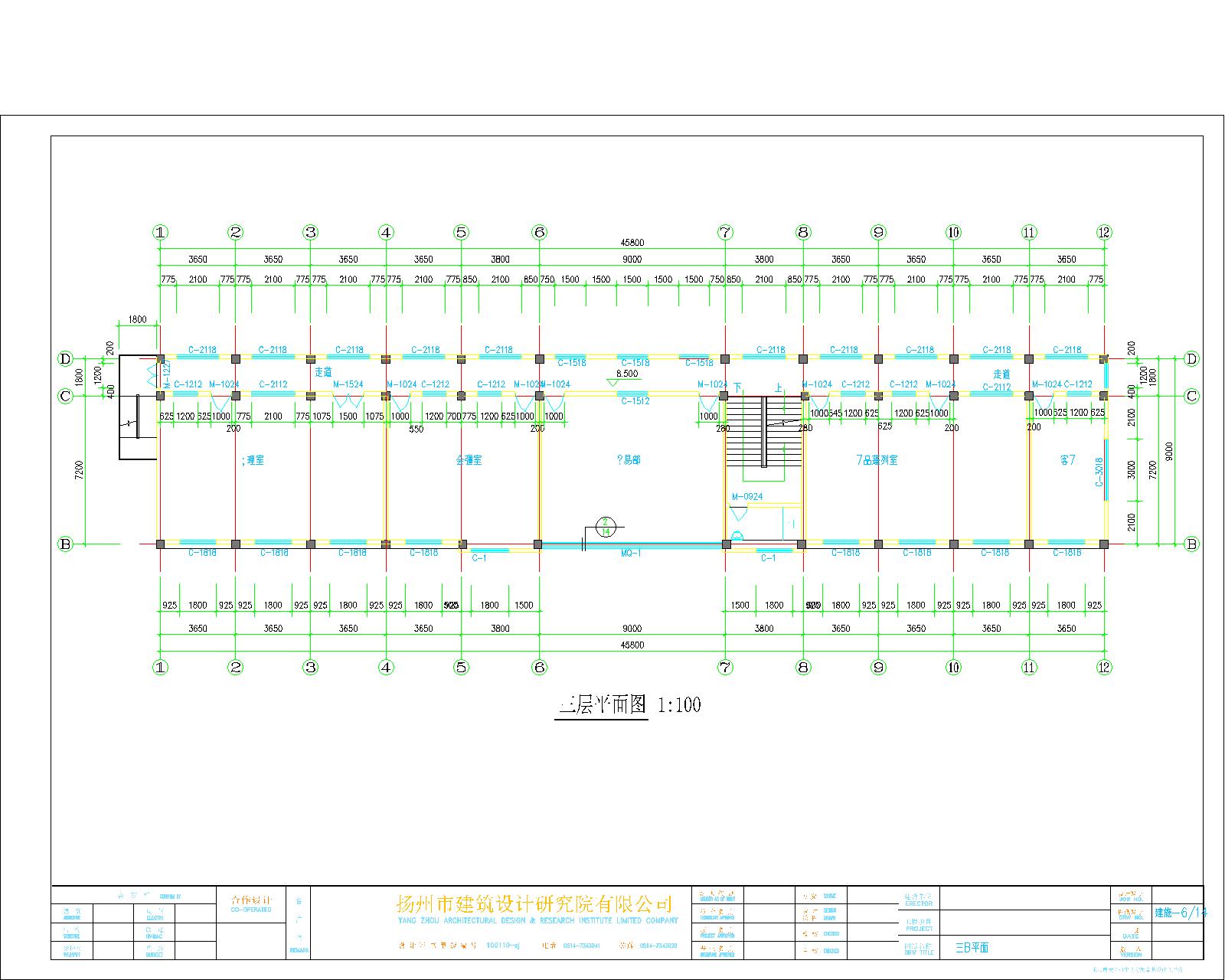

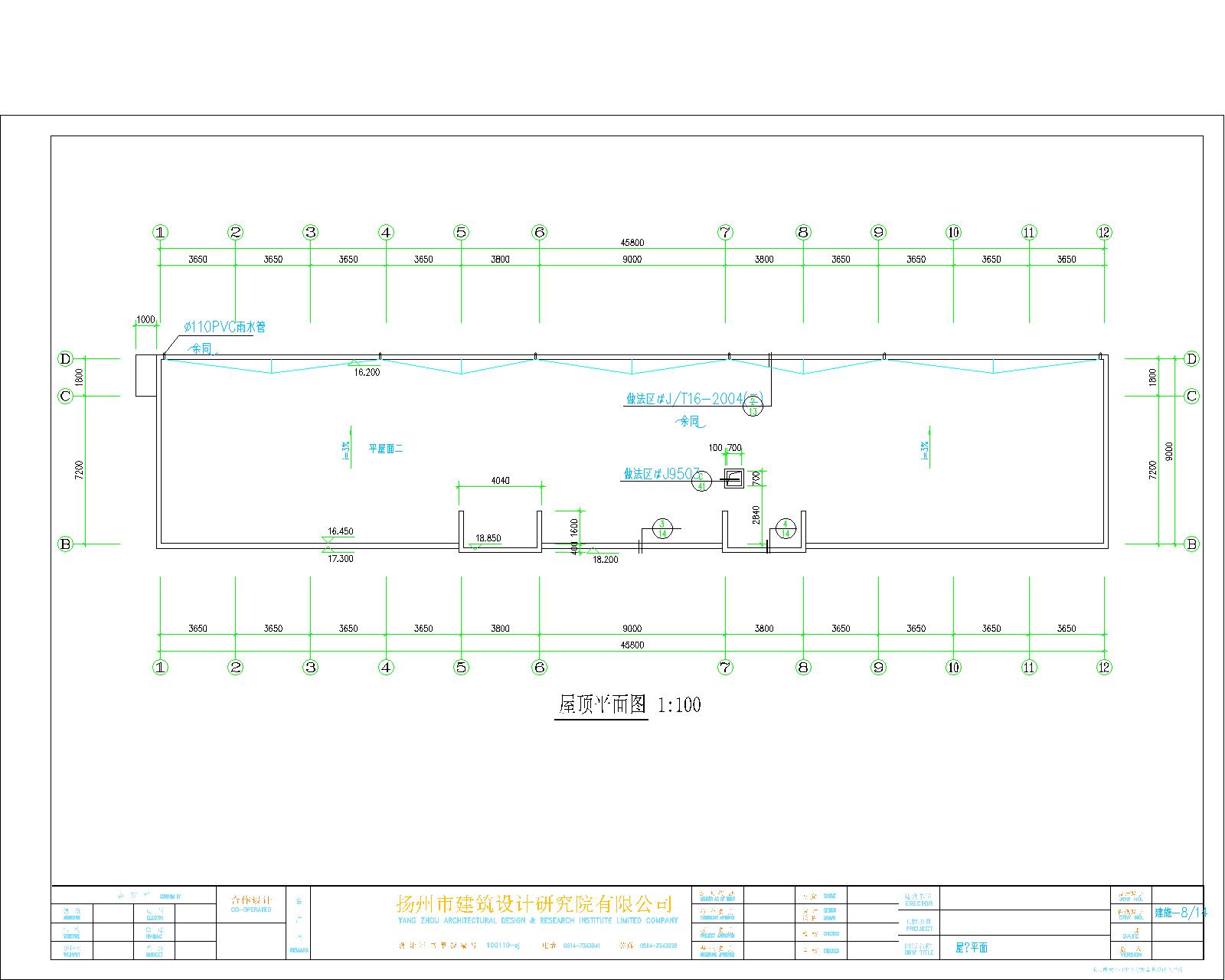

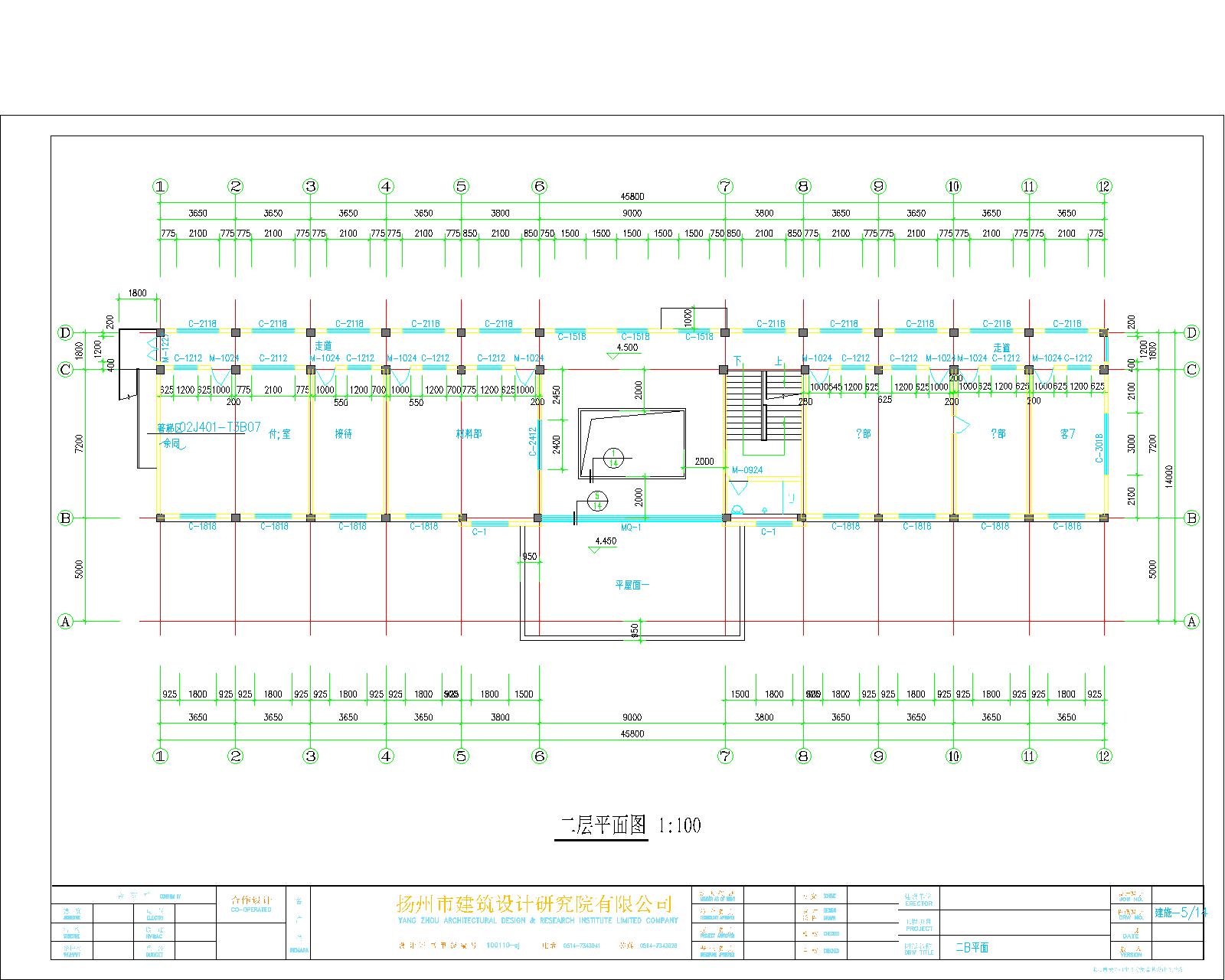

| 本课作业 | 识读教学准备中一层平面图、二层平面图、三层平面图和屋顶平面图 | ||
| 板书设计 | 1、平面图的用途和形成 2、建筑平面图的内容和规定 3、建筑平面图的读图注意事项及识读实例 4、屋顶平面图 5、建筑平面图绘图步骤 | ||
| 本课教学反思（课堂设计理念，实际教学效果及改进设想） | |||
| 本节课要求掌握平面图识图要点和绘图步骤，视频以楼梯平面图为例，讲授大家识图要领 | |||
