建筑剖面图

1、了解剖面图的用途、形成和内容

2、掌握识图要点和绘图步骤

掌握识图要点和绘图步骤

掌握识图要点和绘图步骤

（1）建筑剖面图的用途

（2）建筑剖面图的形成

2、建筑剖面图的内容和规定

（1）表明建筑物被剖到部位的高度，如各层梁板的具体位置以及 墙、柱的关系，屋顶结构形式等。此外可利用室外标注的3道垂直方向尺寸线表示。

（2）表明在此剖面图中垂直方向室内、外各部位构造尺寸。

（3）地面、楼面、屋面的分层构造，可用文字说明或图例表示。

（4）外墙（或柱）的定位轴线和编号。

（5）详图索引符号，垂直方向的尺寸和标高。

（6）图名和比例。

 3、建筑立面图的读图注意事项及识读实例

 4、建筑剖面图绘图步骤

（1）定轴线、室内外地平线、楼面线和顶棚线。

（2）定墙厚、楼板厚、画出天棚、屋面坡度和屋面厚度。

（3）画剖切到的门窗洞口及投影可见的门窗洞口，楼梯段，栏 杆扶手等。

（4）经检查无误后，擦去多余线条，按要求加深加粗线型。画 尺寸线，标高符号并注写尺寸和文字，完成全图。

（5）剖面图上的线型，即剖到的室外、室内地坪、墙身、楼面、 屋面用粗实线，看到的门窗洞口、构配件用中实线、窗扇 及其他细部用细实线。

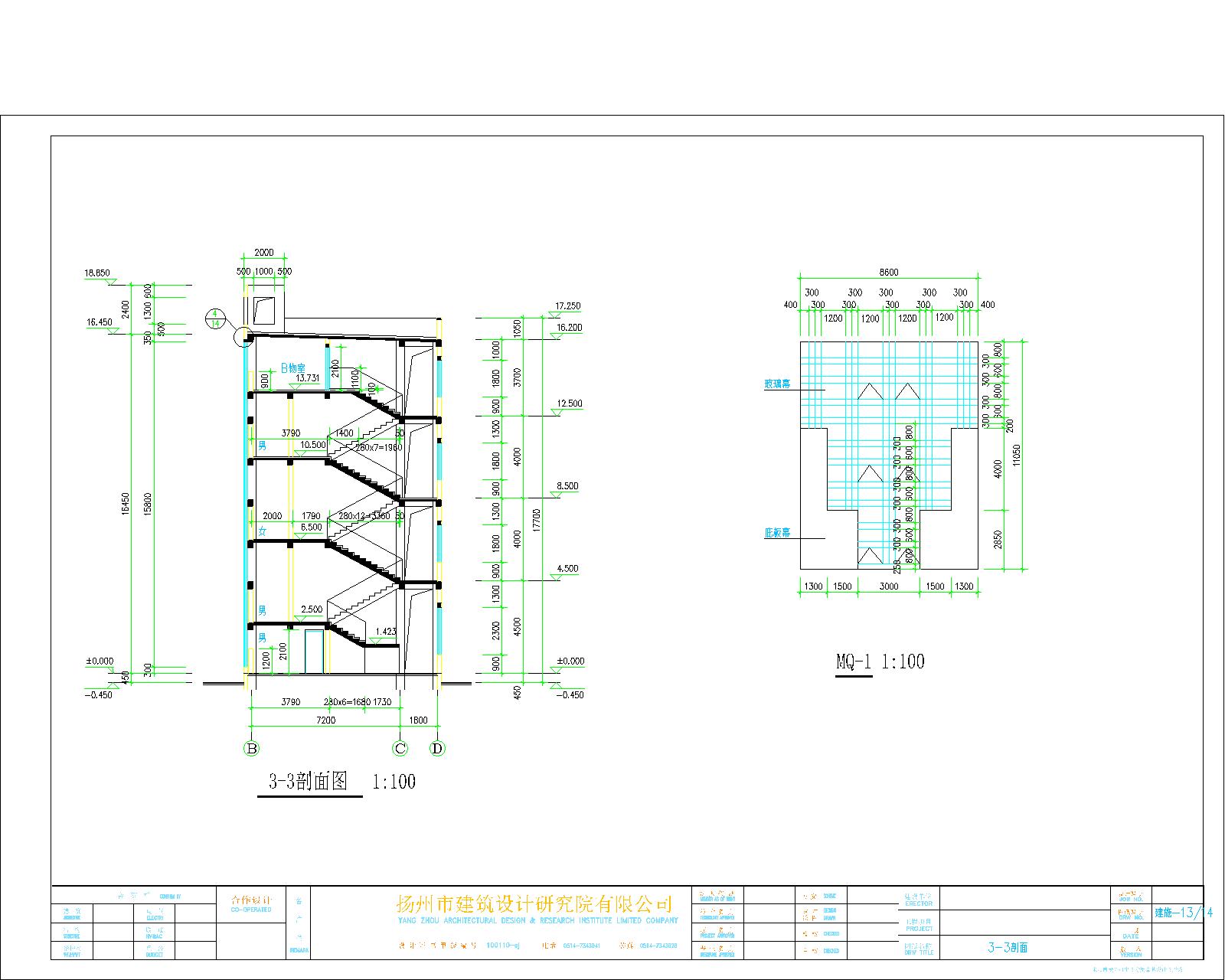

                                        解读楼梯剖面图

1、剖面图的用途和形成

2、建筑剖面图的内容和规定

3、建筑立面图的读图注意事项及识读实例

4、建筑剖面图绘图步骤
