1、了解详图的用途、形成和内

2、掌握识图要点和绘图步骤

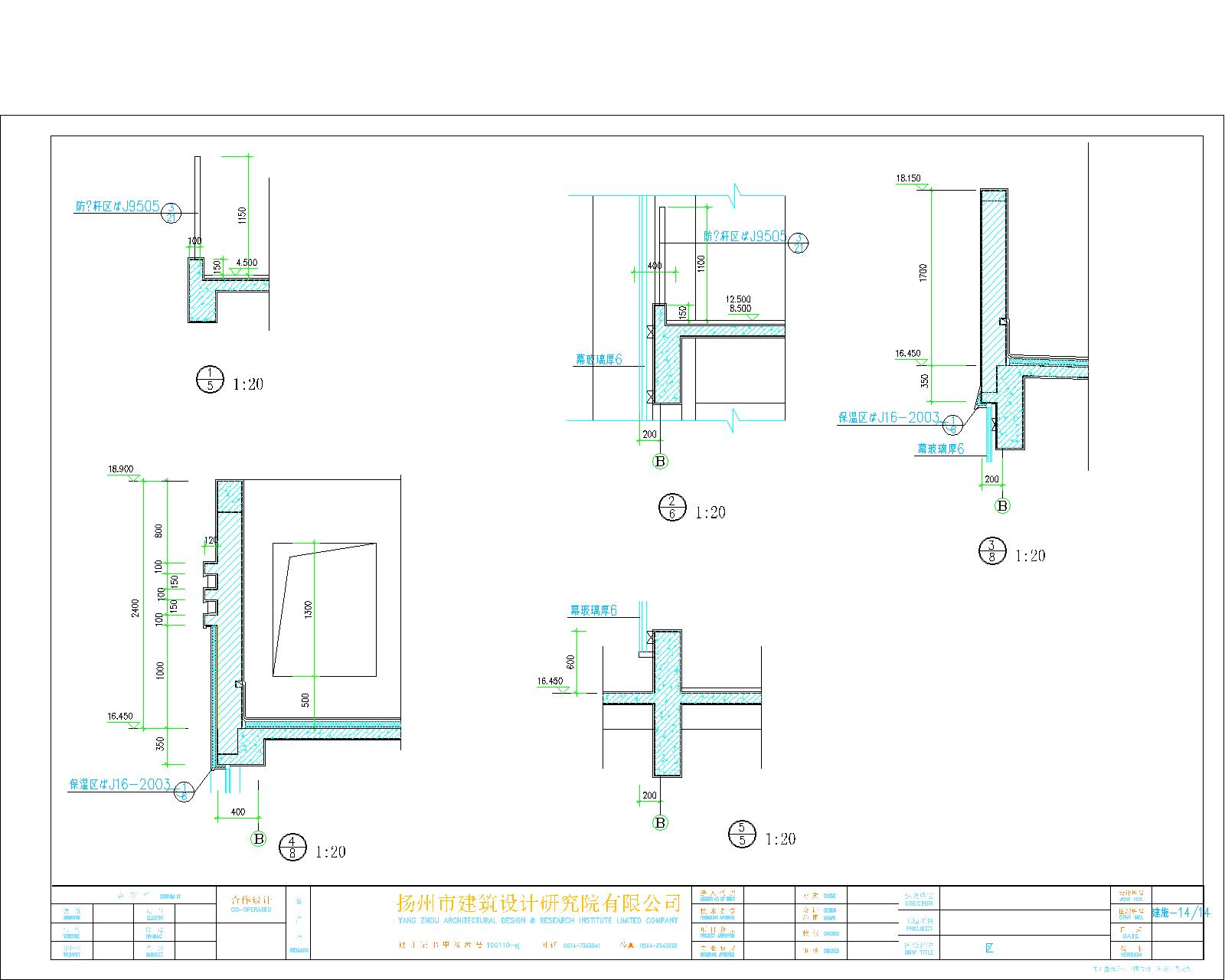

（1）外墙详图的用途

（2）外墙详图的基本内容

  1）和平面图中剖切位置或立面图上的详图索引标志、 朝向、轴线编号完全一致，并要用放大比例画图。

  2）表明外墙厚度与轴线的关系。轴线在强中央还是偏向一侧，墙上的突出部位要标注清楚。

（3）外墙详图的读图注意事项

  1）应读懂图中所示全部内容。此外，还应认真、仔细与其他图纸联系阅读，勒脚下的基础墙做法要与结构施工图的基础平面图和剖面图联系阅读。

  2）反复校核图内尺寸与标高是否一致，并应与本专业 其他图纸或结构专业图纸反复校核。

  3)除认真阅读被剖到部分的做法外，图中未被剖到的但要清楚表达的地方，要画可见轮廓线。

 2、楼梯详图

 (1)楼梯详图的用途

 (2)楼梯详图的基本内容

     表明楼梯形式、结构类型、楼梯和楼梯间平面与剖面尺寸、细部装修做法。

  1）楼梯平面图

    一般每一层楼都应画一楼梯平面图。三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、中间层和顶层三个平面图即可。除顶层外，楼梯平面图的剖切位置，通常为从该层上行第一梯段到休息平台下的任一位置处水平剖切。

  2）楼梯剖面图

  3）楼梯踏步、扶手、栏板详图

                               楼梯节点详图

                                 识读楼梯详图
